1.CPU的功能和基本结构

功能

中央处理器（CPU）由运算器和控制器组成。其中，控制器的功能是负责协调并控制计算机各部件执行程序的指令序列，包括取指令、分析指令和执行指令；运算器的功能是对数据进行加工。
CPU的具体功能包括：

指令控制：完成取指令、分析指令和执行指令的操作，即程序的顺序控制。
操作控制：一条指令的功能往往由若干操作信号的组合来实现。CPU管理并产生由内存取出的每条指令的操作信号，把各种操作信号送往相应的部件，从而控制这些部件按指令的要求进行动作。
时间控制：对各种操作加以时间上的控制。时间控制要为每条指令按时间顺序提供应有的控制信号。
数据加工：对数据进行算术和逻辑运算。
中断处理：对计算机运行过程中出现的异常情况和特殊请求进行处理。

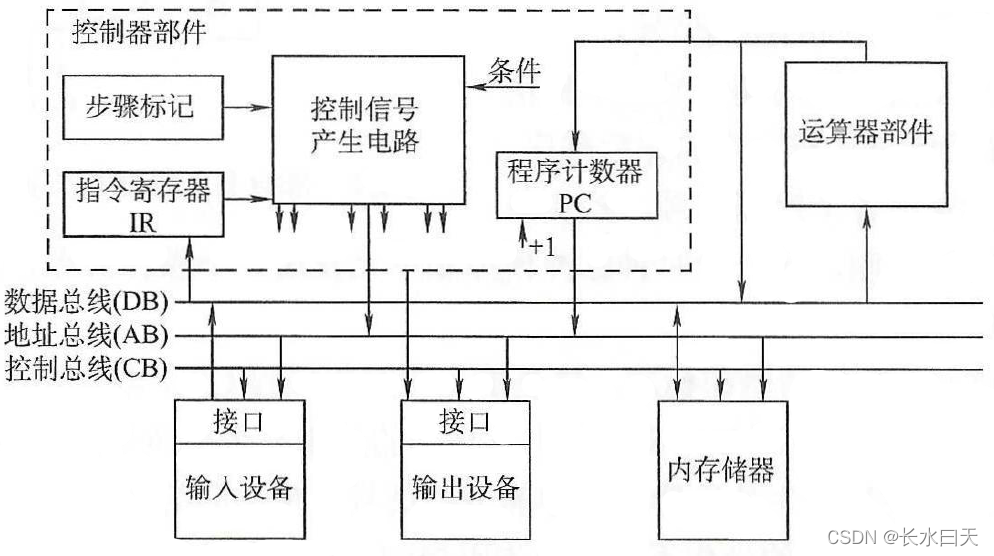

基本结构

在计算机系统中，中央处理器主要由运算器和控制器两大部分组成。

运算器

运算器接收从控制器送来的命令并执行相应的动作，对数据进行加工和处理。运算器是计算机对数据进行加工处理的中心，其主要由以下部件组成。

算术逻辑单元（ALU）：主要功能是进行算术/逻辑运算。
暂存寄存器：用于暂存从主存读来的数据，该数据不能存放在通用寄存器中，否则会破坏其原有内容。
累加寄存器（ACC）：它是一个通用寄存器，用以暂时存放ALU运算的结果信息，可以作为加法运算的一个输入端。
通用寄存器组：如AX、BX、CX、DX、SP等，用于存放操作数（包括源操作数、目的操作数及中间结果）和各种地址信息等。SP是堆栈指针，用于指示栈顶的地址。
程序状态字寄存器（PSW）：保留由算术逻辑运算指令或测试指令的结果而建立的各种状态信息，如溢出标志（OF）、符号标志（SF）、零标志（ZF）、进位标志（CF）等。PSW中的这些位参与并决定微操作的形成。
移位器：对操作数或运算结果进行移位运算。
计数器（CT）：控制乘除运算的操作步数。

控制器

控制器是整个系统的指挥中枢，在控制器的控制下，运算器、存储器和输入/输出设备等功能部件构成一个有机的整体，根据指令的要求指挥全机协调工作。控制器的基本功能是执行指令，每条指令的执行是由控制器发出的一组微操作来实现的。控制器由以下部件构成。

程序计数器（PC）：用于指出下一条指令在主存中的存放地址。CPU根据PC的内容去主存中取指令、因程序中指令（通常）是顺序执行的，所以PC有自增功能。
指令寄存器（IR）：用于保存当前正在执行的那条指令。
指令译码器：仅对操作码字段进行译码，向控制器提供特定的操作信号。
存储器地址寄存器（MAR）：用于存放要访问的主存单元的地址。
存储器数据寄存器（MDR）：用于存放向主存写入的信息或从主存读出的信息。
时序系统：用于产生各种时序信号，它们都由统一时钟（CLOCK）分频得到。
微操作信号发生器：根据IR的内容（指令）、PSW的内容（状态信息）及时序信号，产生控制整个计算机系统所需的各种控制信号，其结构有组合逻辑型和存储逻辑型两种。

控制器的工作原理是根据指令操作码、指令的执行步骤（微命令序列）和条件信号来形成当前计算机各部件要用到的控制信号。计算机整机各硬件系统在这些控制信号的控制下协同运行，产生预期的执行结果。
此外，CPU内的寄存器大致可分为两类：一类是用户可见的寄存器，可对这类寄存器编程，如通用寄存器组、程序状态寄存器；另一类是用户不可见的寄存器，对用户是透明的，不可对这类寄存器编程，如存储器地址寄存器、存储器数据寄存器、指令寄存器。

2.指令执行过程

指令周期

CPU从主存中取出并执行一条指令的时间称为指令周期，不同指令的指令周期可能不同。指令周期常用若干机器周期表示，一个机器周期又包含若干时钟周期。
以下是对每个指令周期中的机器周期的具体描述：

对于无条件转移指令，在执行时不需要访问主存，只包含取指阶段（包括取指和分析）和执行阶段，所以其指令周期仅包含取指周期和执行周期。
对于间接寻址的指令，为了取操作数，需要先访问一次主存，取出有效地址，然后访问主存，取出操作数，所以还需包括间址周期。间址周期介于取指周期和执行周期之间。
当CPU采用中断方式实现主机和I/O设备的信息交换时，CPU在每条指令执行结束前，都要发中断查询信号，若有中断请求，则CPU进入中断响应阶段，又称中断周期。
四个工作周期都有CPU访存操作，只是访存的目的不同，取指周期是为了取指令，间址周期是为了取有效地址，执行周期是为了取操作数，中断周期是为了保存程序断点。

指令执行方案

一个指令周期通常要包括几个时间段（执行步骤），每个步骤完成指令的一部分功能，几个依次执行的步骤完成这条指令的全部功能。出于性能和硬件成本等考虑，可以选用三种不同的方案来安排指令的执行步骤。

单指令周期：对所有的指令都选用相同的执行时间来完成。此时每条指令都在固定的时钟周期内完成，指令之间串行执行，即下一条指令只能在前一条指令执行结束后才能启动。因此，指令周期取决于执行时间最长的指令的执行时间。
多指令周期：对不同类型的指令选用不同的执行步骤来完成。指令之间虽然也是串行执行，但是可以选用不同个数的时钟周期来完成不同指令的执行过程，指令需要几个周期就为其分配几个周期，而不再要求所有指令占用相同的执行时间。
流水线方案：指令之间并行执行，其追求的目标是力争在每个时钟脉冲周期完成一条指令的执行过程。这种方案通过在每个时钟周期启动一条指令，尽量让多条指令同时运行，但各自处在不同的执行步骤中。

3.数据通路的功能和基本结构

数据通路的功能

数据在功能部件之间传送的路径称为数据通路。路径上的部件称为数据通路部件，如ALU、通用寄存器、状态寄存器、异常和中断处理逻辑等。
数据通路描述了信息从什么地方开始，中间经过哪个寄存器或多路开关，最后传送到哪个寄存器。
数据通路中专门进行数据运算的部件称为执行部件或功能部件。数据通路由控制部件控制。数据通路的功能是实现CPU内部的运算器与寄存器及寄存器之间的数据交换。

数据通路的基本结构

数据通路的基本结构主要有以下几种方式：

CPU内部单总线方式：将所有寄存器的输入端和输出端都连接到一条公共通路上，这种结构比较简单，但数据传输存在较多的冲突现象，性能较低。
CPU内部三总线方式：将所有寄存器的输入端和输出端都连接到多条公共通路上，相比之下单总线中一个时钟内只允许传一个数据，因而指令执行效率很低，因此采用多总线模式，同时在多个总线上传送不同的数据，提高效率。
专用数据通路方式：根据指令执行过程中的数据和地址的流动方向安排连接线路，避免使用共享的总线，性能较高，但硬件量大。
