电阻应用电路之指示灯电路的设计

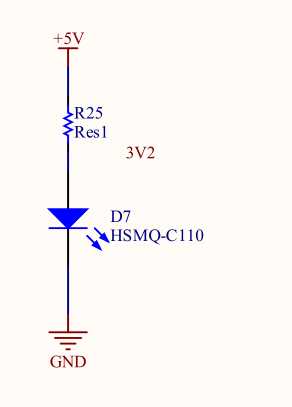

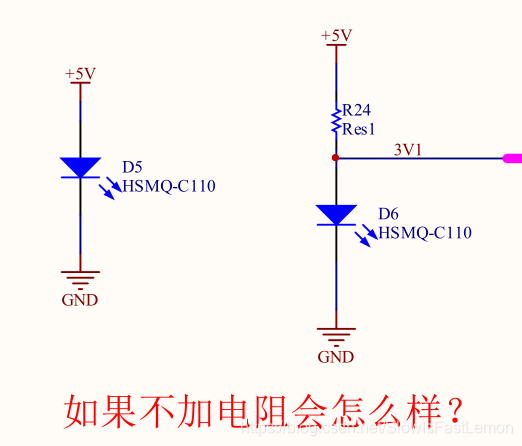

1 指示灯电路的设计

1.1 电路的基本分析

电路的基本分析如下：

1. 首先作为指示灯的话，只要是能够在室内程度的亮度中确认亮即可。所以对于指示灯电路，一般的通用的发光二极管就可以了。
2. 我们通过数据手册可以看到说，该二极管的 If 的最大值为 20mA, 那么对于我们设计电路要考虑使用寿命等等来说一般都是要降额设计。一般选其极限值的一半即可，故在此电路中我们可以以固定的 10mA 作为我们工作电流，而且 10mA电流的亮度也足够。

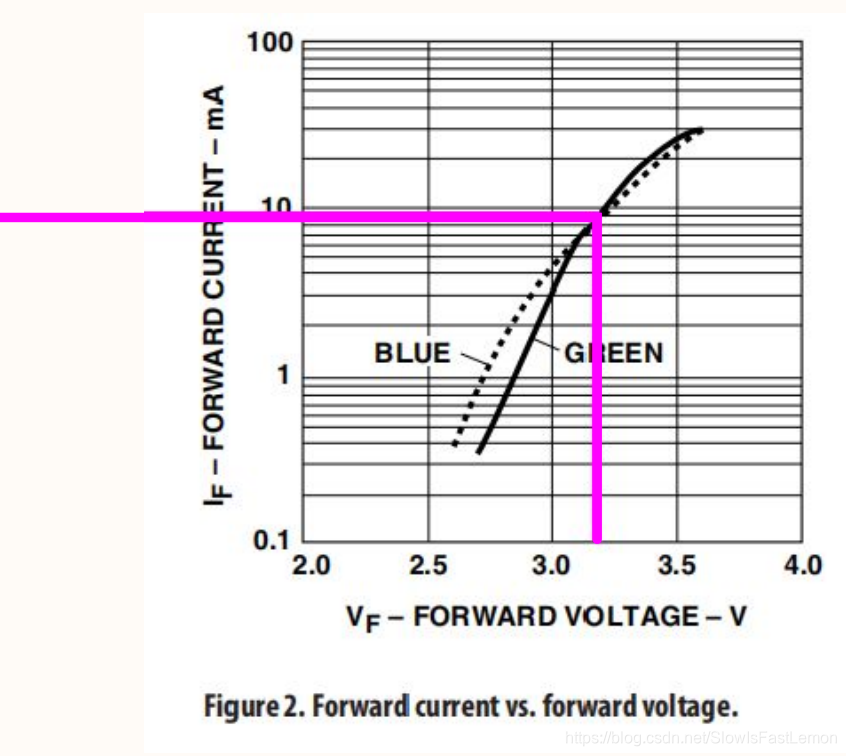

3. 我们通过数据手册可以查的到的 IF 和 VF 的关系如 下图所示。当我们的正向导通电流为 10mA 的时候，此时的正向导通压降为 3.1V。

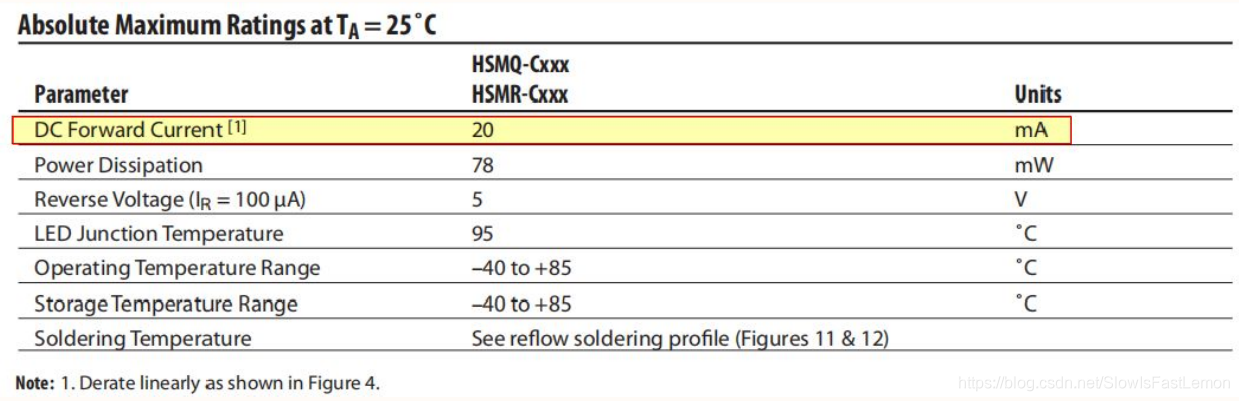

下面看下LED的电气参数：

1.2 电阻值的权衡

下面看下电阻值如何选取：
