电源指示灯电路

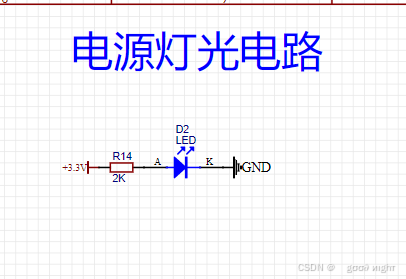

1. 电源：电路使用+3.3V电源供电。

2. 电阻：R14是一个2k欧姆的电阻，用于限制流过LED的电流，防止LED因电流过大而损坏。

3. LED：D2是一个LED（发光二极管），用于指示电源状态。当电路通电时，LED会发光。

4. 工作原理：

   • 当+3.3V电源接通时，电流从+3.3V电源流出，通过电阻R14，然后流过LED D2，最后流向地（GND）。
   • 电阻R14限制了流过LED的电流，确保LED在安全的工作范围内发光。
   • LED D2在电流通过时发光，作为电源状态的指示。

5. 用途：这个电路通常用于电子设备的电源指示，如在设备开机或通电时亮起，以告知用户设备已经通电。

6. 设计注意事项：

   • 确保LED的正负极正确连接，否则LED不会发光。
   • 电阻R14的阻值应根据LED的额定电流和电压降来选择，以确保LED在额定范围内工作。

这个电源指示灯电路设计简单，成本低廉，是电子设备中常见的电源状态指示解决方案。
