螺纹紧固件详解：画法与应用的完美指南

紧固件在工业生产及机械设备中扮演着至关重要的角色。在机械设备运转过程中，紧固件能够确保各个部件之间的紧密配合和协调运动。

今天一起来看一下紧固件设计的一些关键点。

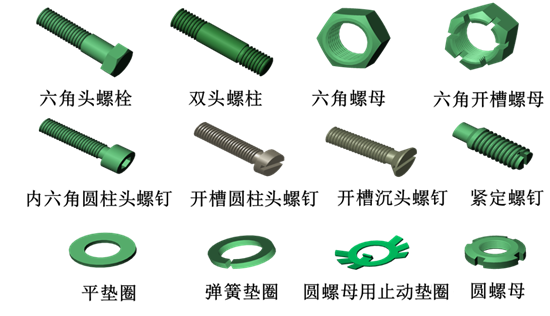

常用螺纹紧固件及其标记

螺纹紧固件名称 标准编号 规格尺寸举例

例:

1. 螺栓 GB/T 5782-2000 M12×80普通粗牙螺纹 ,公称直径为12 , 公称长度为80 , 六角头螺栓。

2. 螺母GB/T 6170-2000 M12普通粗牙螺纹,公称直径为12 , 六角头螺母。

3. 螺柱GB/T 898-1988 M12×60普通粗牙螺纹 ,公称直径为12,公称长度为60,双头螺柱。

螺栓连接的画法

画螺纹紧固件连接图时，应遵守下述基本规定：

1.两零件接触表面只画一条线，不接触表面应画两条线。2.两零件邻接时，不同零件的剖面线方向应相反，或者方向一致、间隔相反。3.对于紧固件和实心零件（如螺钉、螺栓、螺母、垫圈、键、销、球及轴等），若剖切平面通过它们的轴线时，则这些零件都按不剖切绘制，仍画外形；需要时，可采用局部。4、螺栓用于两个或两个以上不太厚并能钻成通孔的零件之间的连接。为了便于装配, 通孔直径比螺纹直径略大。

螺栓连接的画法(1)螺栓公称长度L应按下式估算：L=δ1+δ2+b +H +a式中

δ1，δ2——被连接零件的厚度；

a=(0.3～0.4)d， d为螺栓的公称直径

b = 0.15d H = 0.8d

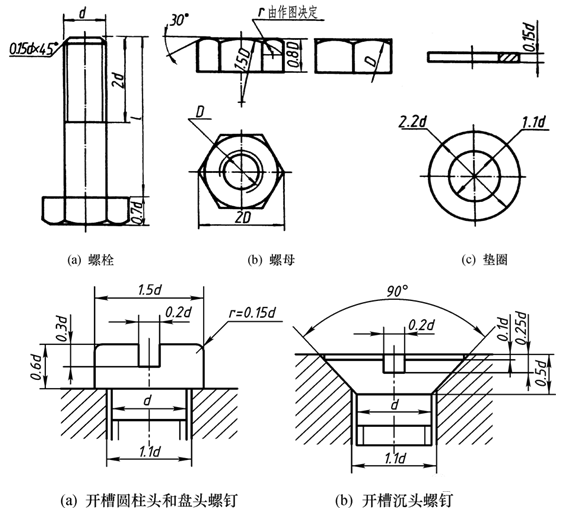

(2)图中其他尺寸与d的比例关系为：

d0 = 1.1 d

R = 1.5 d

h = 0.7 d

d1 = 0.85 d

L0 = (1.5～2)d

D = 2d D1 = 2.2d

R1 =d

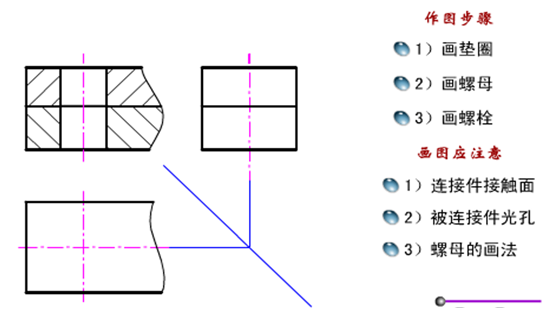

装配图中 ,螺栓连接通常采用比例画法。螺栓连接的画法举例

螺柱链接

螺柱用于被连接件之一较厚或不允许钻成通孔的情况。用于旋入被连接零件螺纹孔内的一端称为旋入端，与螺母连接的一端则称为紧固端。

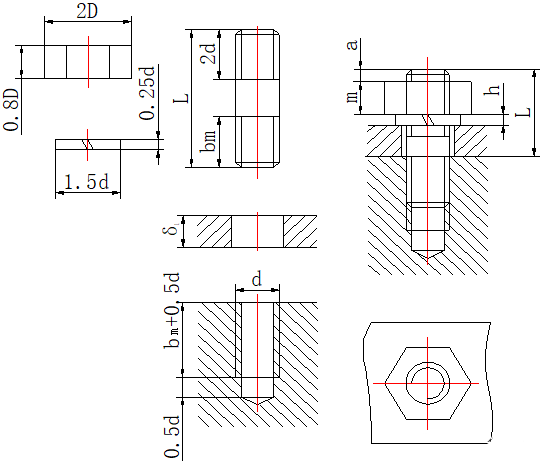

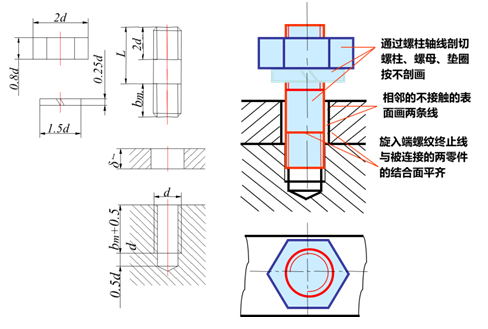

螺柱连接的画法

螺柱的公称长度按下式计算：L=δ1+h+m+aa=0.3d查标准，选取与接近的标准长度值为螺柱标记中的公称长度。旋入端的长度bm与被旋入零件的材料有关：可以查手册。

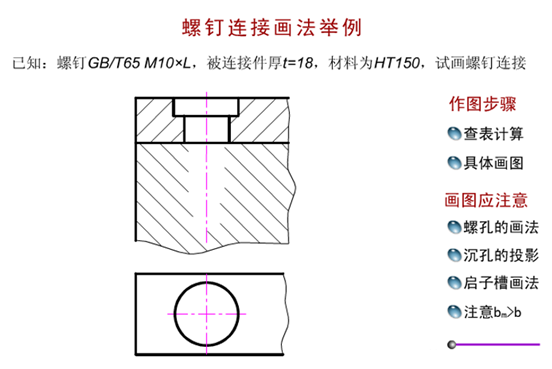

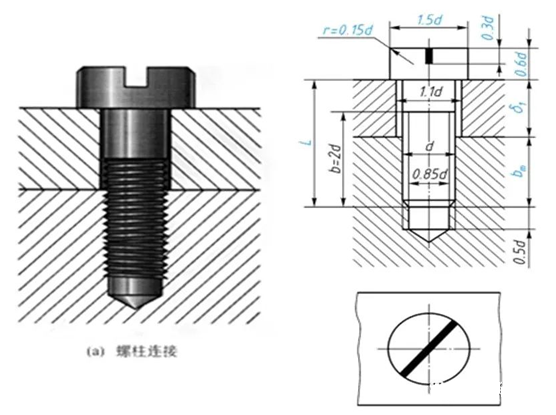

螺钉连接画法

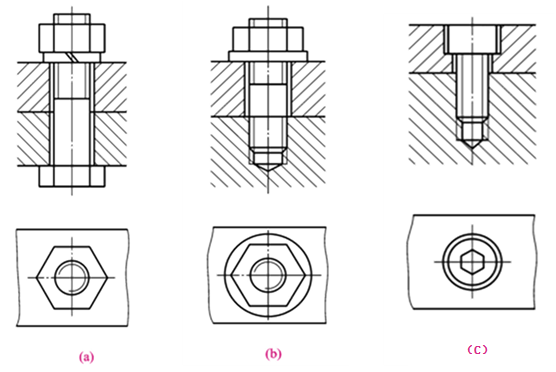

装配中螺栓连接画法注意事项：

(1)当剖切平面通过螺杆的轴线时，螺柱、螺栓、螺钉、螺母及垫圈等均按未剖切绘制。

(2)螺纹紧固件的工艺结构，如倒角、退刀槽、缩颈、凸肩等均可省略不画。

(3)两个被连接零件的接触面只画一条线；两个零件相邻但不接触，仍画成两条线。

(4)在剖视图中表示相邻的两个零件时，相邻零件的剖面线必须以不同的方向或以不同的间隔画出。同一零件的各个剖面区域，其剖面线画法应一致。

(5)为了保证装配工艺合理，被连接件的光孔直径应比螺纹大径大些，一般按1.1d画。螺纹的有效长度应画得低于光孔顶面，使L-L0<δ1+δ2，以便于螺母调整、拧紧，使连接可靠。

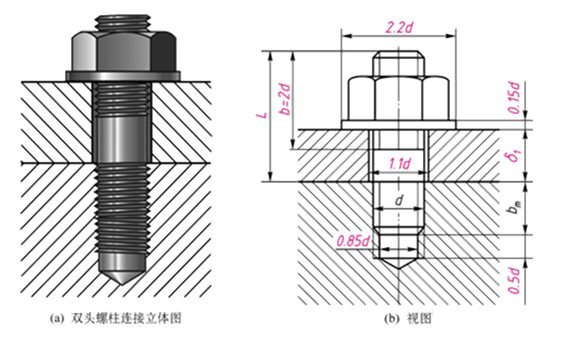

双头螺柱连接由双头螺柱、螺母、垫圈组成。双头螺柱连接多用于被连接件之一太厚，不适于钻成通孔或不能钻成通孔的场合。各部分比例尺寸与螺栓连接一致。

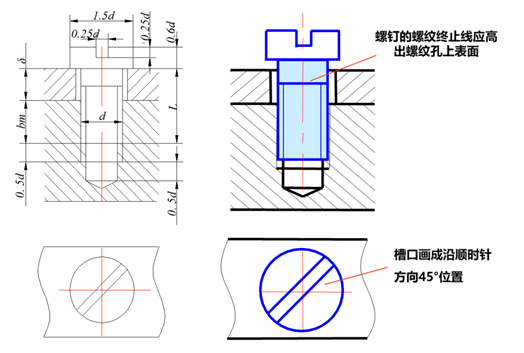

螺钉连接不用螺母，而将螺钉直接拧入被连接件的螺孔里。螺钉连接适用于受力不大的零件间的连接（如外壳与机座的连接）。各部分比例尺寸与双头螺柱连接一致。
