文章目录

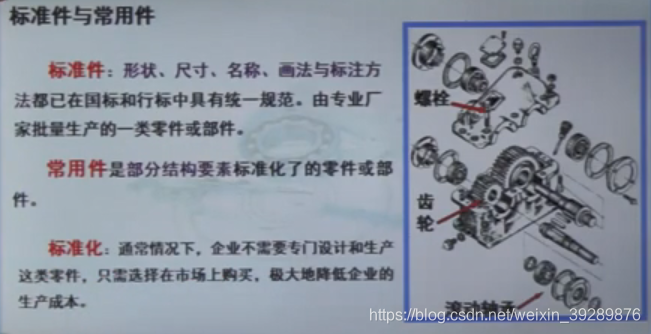

1标准间常用件简述

随着螺纹发展，螺纹紧固件等常用件已标准化，这类零件被称为标准件
在这里插入图片描述
上图中螺栓是标准件，齿轮是常用件

2螺纹结构及五要素

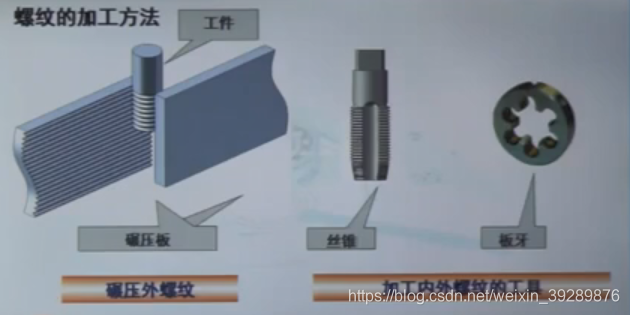

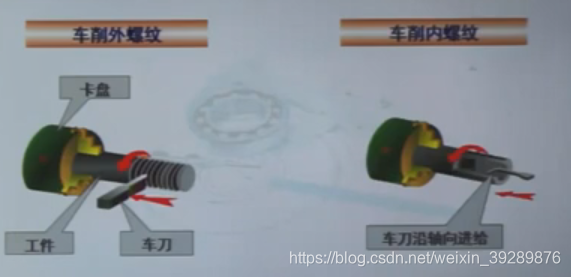

2.1螺纹的加工方法

在这里插入图片描述
在这里插入图片描述

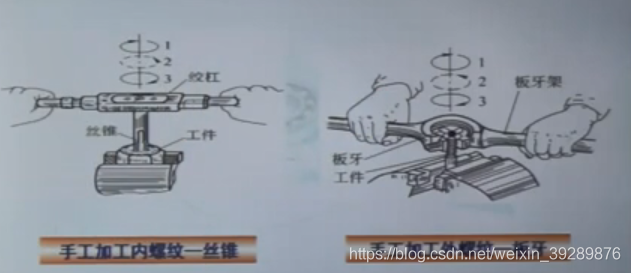

2.1.1手工加工方法

可以用丝锥和板牙手工加工螺纹，工件先用钻头打孔，然后将丝锥放入，然后用绞杠往一个方向走两下，两一个方向走半圈
在这里插入图片描述

3螺纹结构

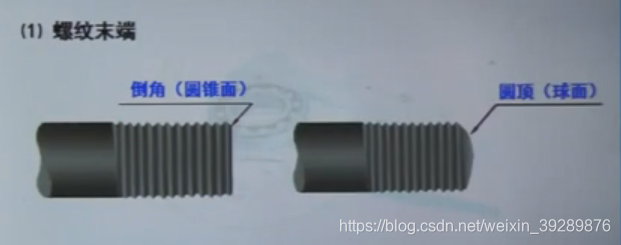

3.1 螺纹末端

防止人员搬运受到损伤
在这里插入图片描述

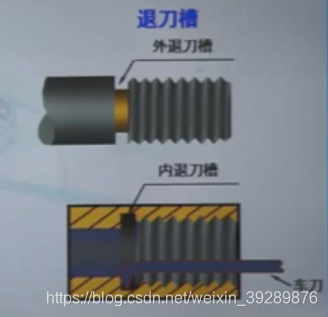

3.2 螺尾和退刀槽

在这里插入图片描述
车刀慢慢退出来形成退刀纹，若是一下次出来会把刀头打飞。螺尾在连接过程中不起作用。
在这里插入图片描述
到退刀槽可以空刀推出，内螺纹退刀槽直径要大于内退刀槽

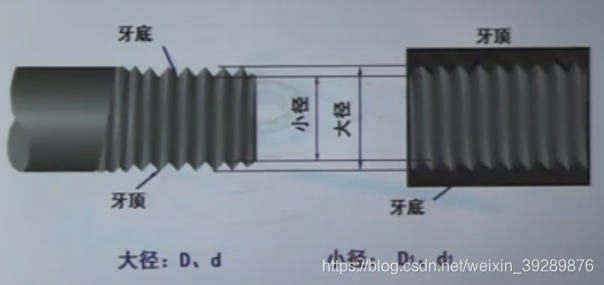

3.3牙底和牙顶

在这里插入图片描述

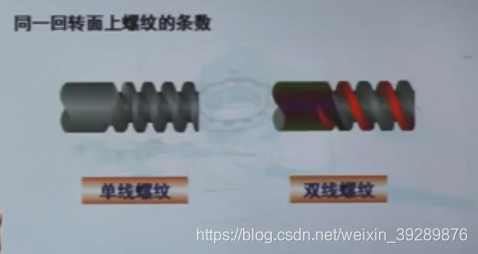

3.4 螺纹线数

在这里插入图片描述
双线螺纹起始点在直径两侧，三线螺纹在在起始圆以120°分布

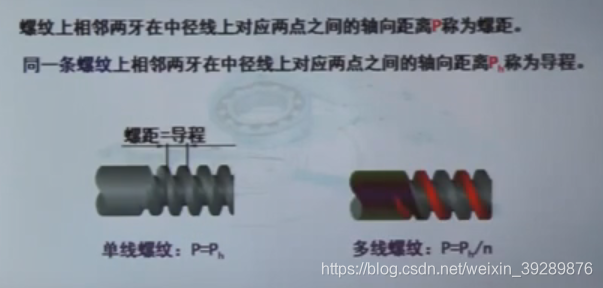

3.5螺距和导程

在这里插入图片描述

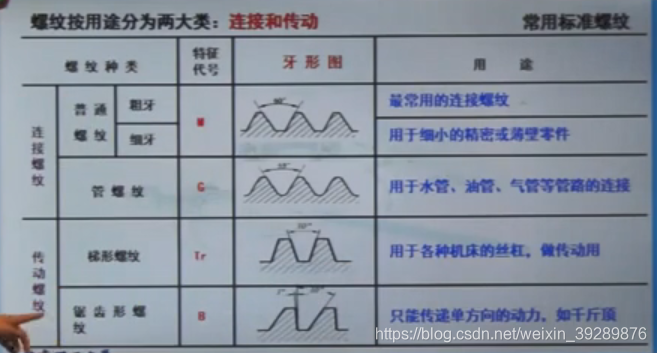

4螺纹分类和画法

在这里插入图片描述

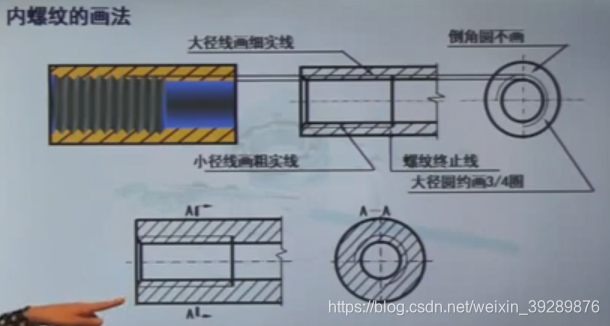

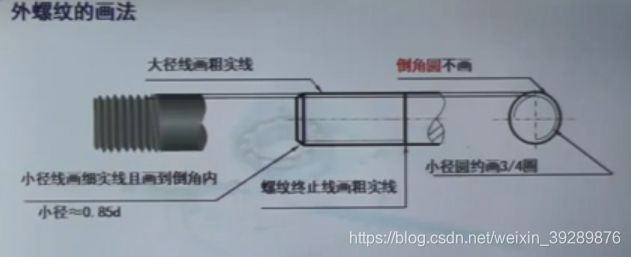

螺纹画法
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

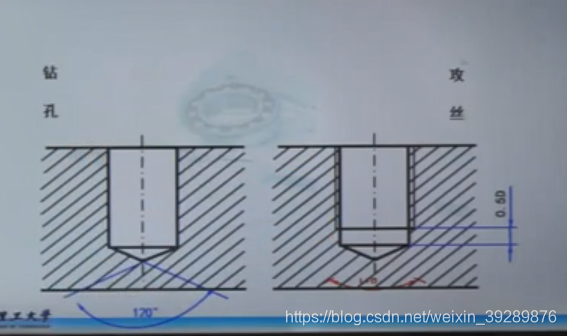

行程螺纹与钻头间有0.5D的余量

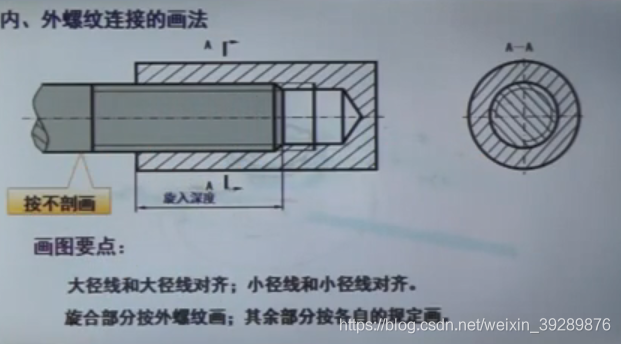

4.1 内外螺纹连接的画法

在这里插入图片描述

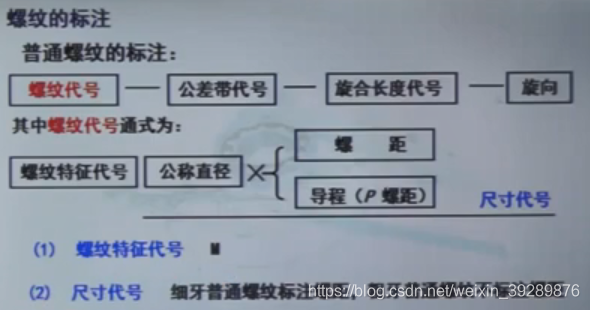

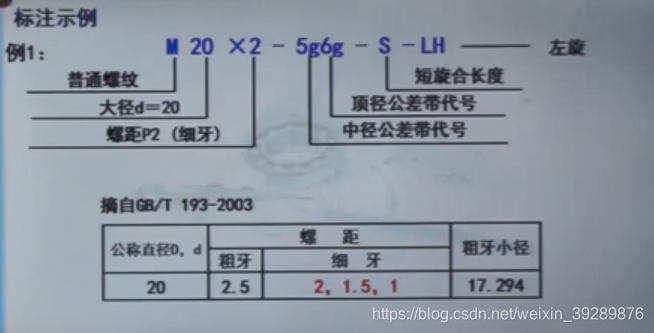

5螺纹的标注

在这里插入图片描述

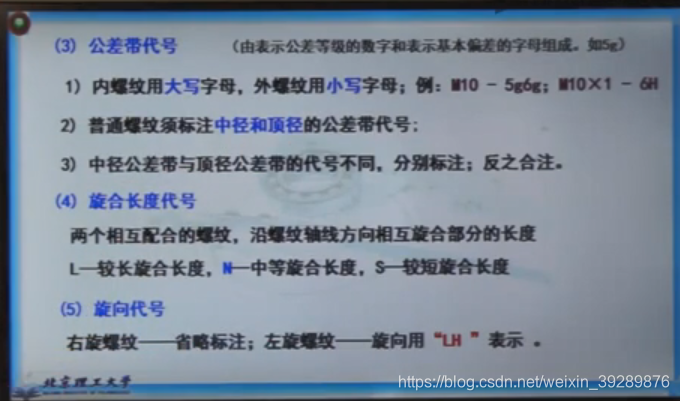

粗牙不标螺距故出现乘号一定是细牙螺纹
M10-5g6g是外螺纹且中径顶径工差代号不同， M10*1-6H是内螺纹
没有标注为中等旋合长度
在这里插入图片描述
之所以细牙要乘是因为有多个选择小写字母证明是外螺纹
在这里插入图片描述
