Verilog中`timescale设置与覆盖问题

`timescale 1ns/1ps（仿真时间单位/精度。）

第一个数值代表仿真的时间单位是1ns；第二个数值代表的时间精度1ps.

方式一：如果编译选项没设置-timescale 1ns/1ps  -override_timescale，则根据代码文件中设置的`timescale决定。如果某个文件中没有设置，则根据verilog文件的编译顺序来决定。没有定义`timescale的文件，会使用前面文件编译的`timescale。

方式二：如果编译脚本选项设置了-timescale 1ns/1ps  -override_timescale，则其优先级最高，覆盖所有的文件的时间信息；

方式一 验证测试及仿真

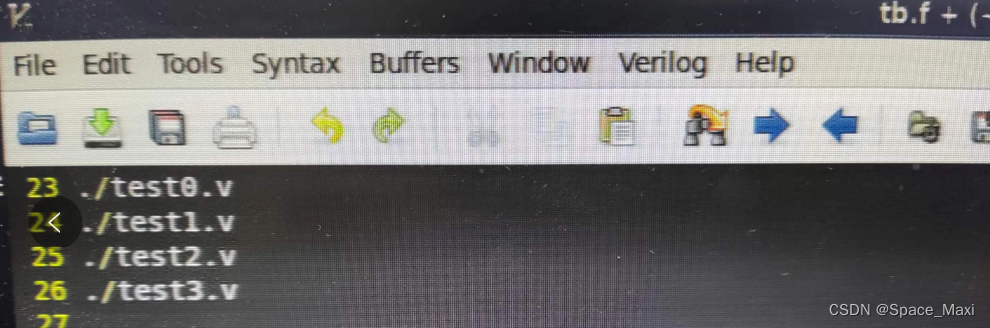

一、如图中filielist （tb.f）的排序,决定了编译顺序

其中每个文件中的定义如下：

tb.v 定义的时间为 `timescale 1ns/1ps

test0.v 没对其定义     （该文件采用其前面的设置，即tb.v定义）

 test1.v 定义的为 `timescale 1ns/10ps （该文件仿真参数采用自身定义覆盖上一层tb.v 定义）

 test2.v 定义的为 `timescale 1ns/100ps   （该文件仿真参数采用自身定义，覆盖）

test3.v 没对其定义     （该文件采用其前面的设置，即test2.v定义）

对于每个文件中的内容如下：

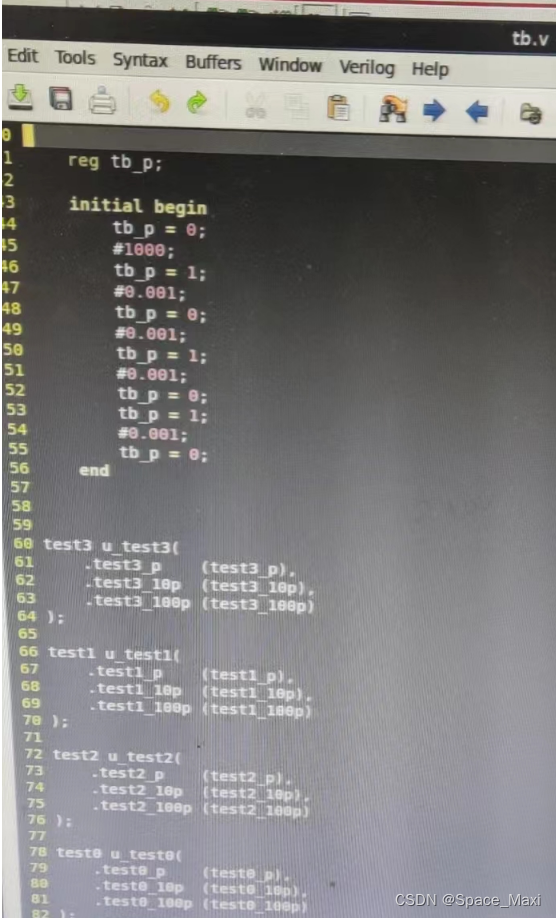

tb.v 调用了其它几个文件。

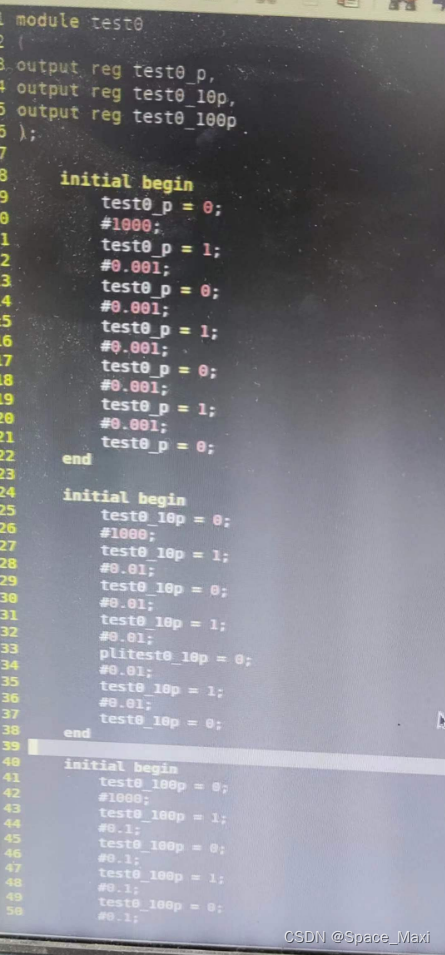

 其它文件（如，test0.v）设置不同的时间精度，用来查看仿真结果，是否有不同精度的方波发出。每个文件中的内容相同。

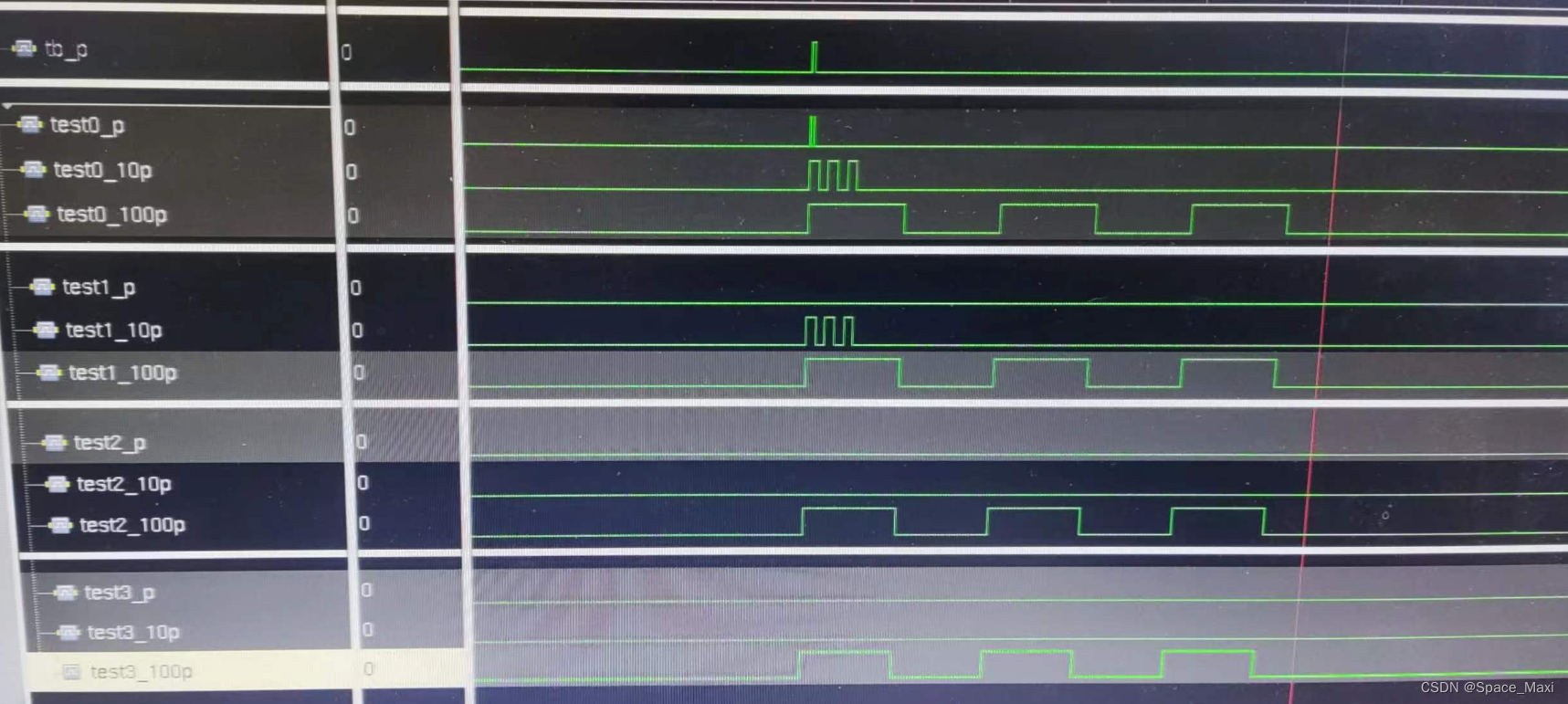

 仿真结果如下：

1）tb.v中能产生精度>=1ps的方波 ， 其采用自身定义的 `timescale 1ns/1ps

2）test0.v 也可以产生>=1ps的方波，其采用前面先编译的tb.v的精度

3）test1.v 只能产生最小精度>=10ps方波，其采用自身定义的 `timescale 1ns/10ps

4）test2.v 只能产生最小精度>=100ps方波，其采用自身定义的 `timescale 1ns/100ps

5）test3.v 只能产生最小精度>=100ps方波，其采用前面先编译的test2.v的精度

所以，如果一些文件没定义时间精度，则可以调整编译文件的顺序，来调整应用的精度。

方式二 验证测试及仿真

        如果在编译仿真选项中，加入了-timescale 1ns/1ps  -override_timescale设置，则全部文件会采用编译仿真选项的设置。

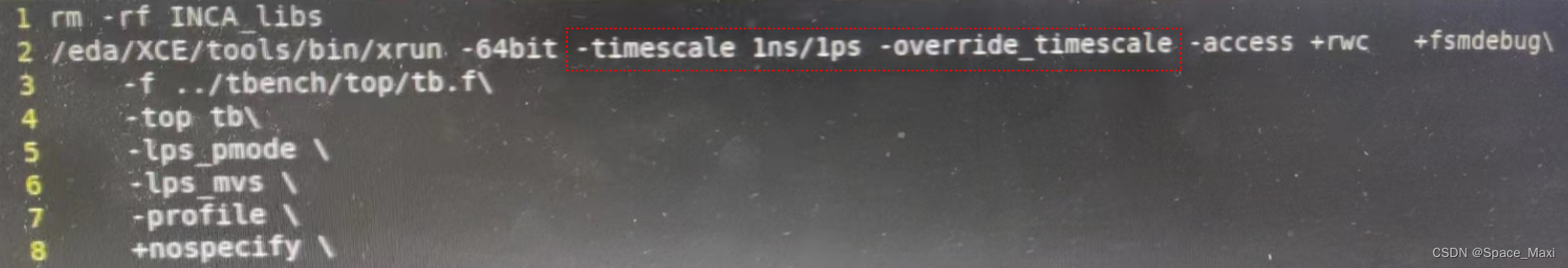

如下：xrun仿真编译

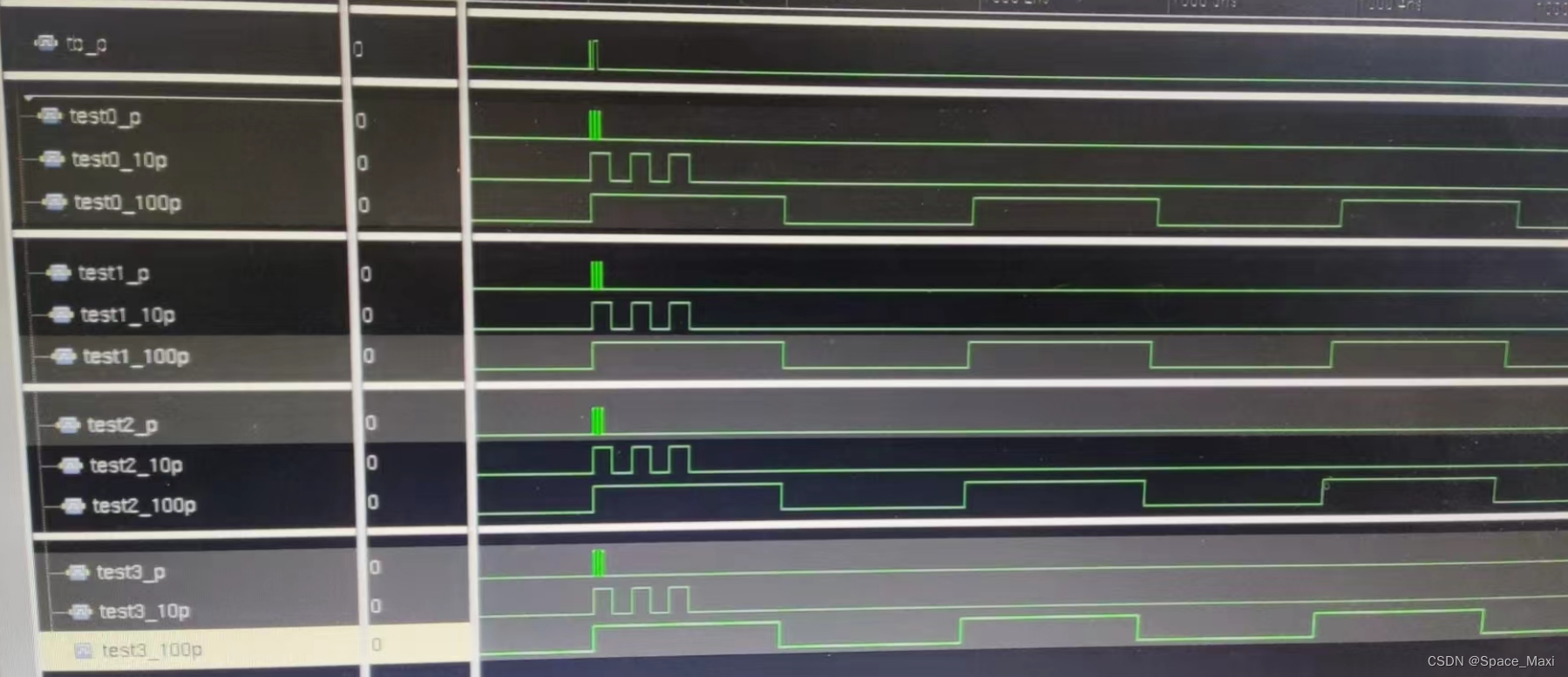

仿真结果：可以看出最小的时间精度都可以达到1ps。
