AD中走线或者覆铜进行开窗处理(露铜)

Step1:选中需要开创的走线或者铜皮

Ctrl+C复制需要开窗的走线。复制时候的标志位选择走线的终点或者起点

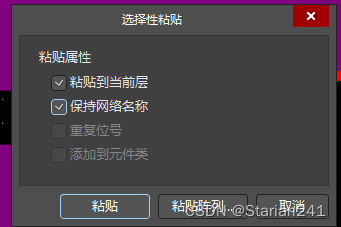

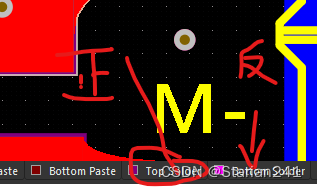

Step2:切换至需要开窗的面(正面或者反面)。快捷键EA(特殊粘贴)全选

至此开窗结束。切换3D视角查看。

开窗(此处借鉴)

AltiumDesigner 功能 - 开窗_ad怎么背面开窗-CSDN博客

PCB在铜箔之上会有一层绿油覆盖层(阻焊层),开窗即是去除该阻焊层,将铜箔裸露出来。
开窗作用:

  1. 开窗后在裸露铜箔(导线)上加锡(加厚了导线的厚度)从而增加电流导通能力;
  2. 开窗后,铜箔(导线)裸露与空气直接接触,有助于散热。
