Altium Designer PCB开窗(去除阻焊层)

已于 2023-10-13 11:48:44 修改
阅读量7.8k 收藏 27
点赞数 5
分类专栏： Altium Desigener 文章标签： 嵌入式硬件
于 2023-10-13 11:46:22 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_41883039/article/details/133807459
版权

1走线开窗

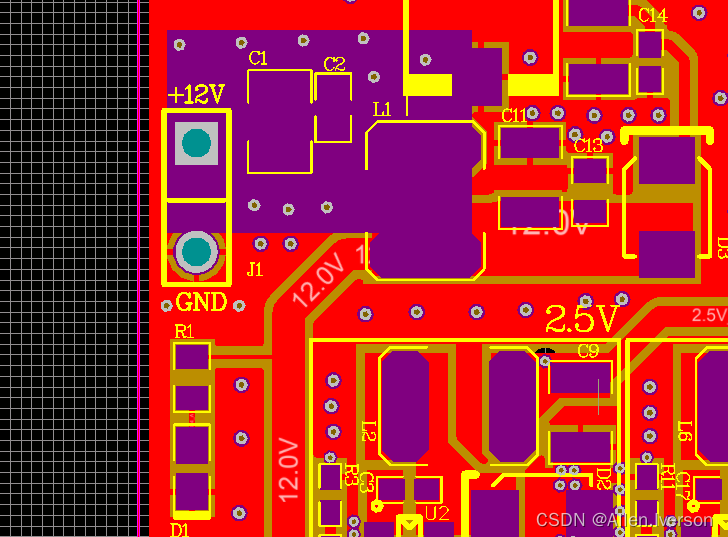

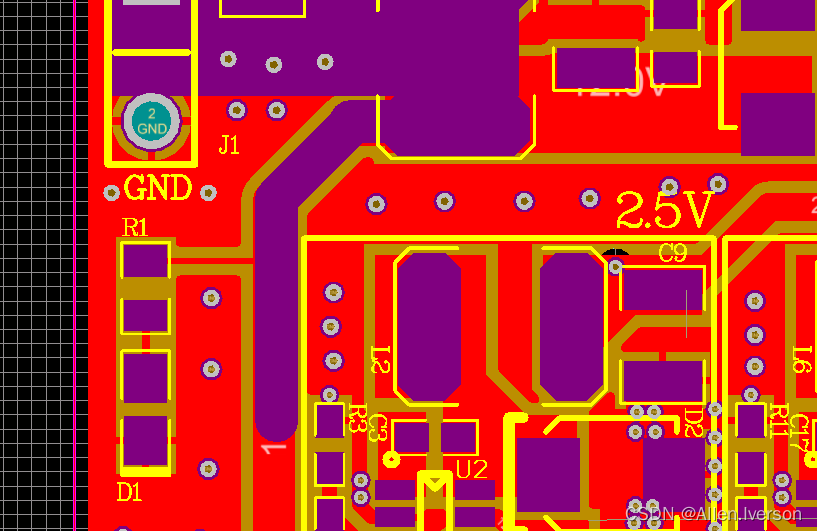

在PCB界面选择Top/Bottom solder层，选择画线工具（不是布线），画需要开窗的走线。开窗效果如下图所示。



2区域开窗

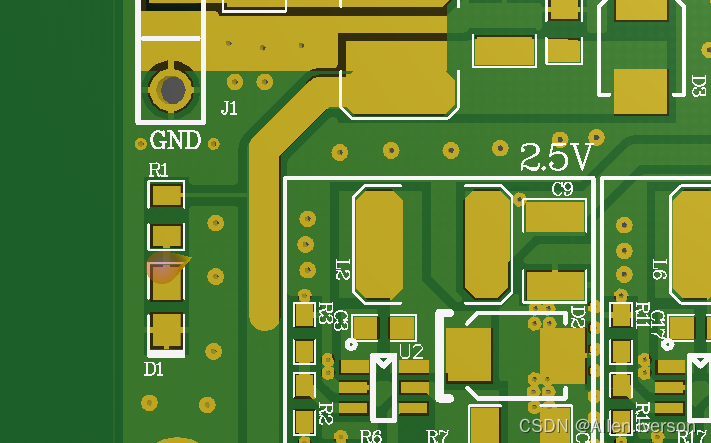

还是在PCB界面选择Top/Bottom solder层，这次选择放置P\Rightarrow填充F（或者实心区域F）,画出需要开窗的区域，效果如下所示
