AD24-开窗

一、PCB阻焊开窗处理

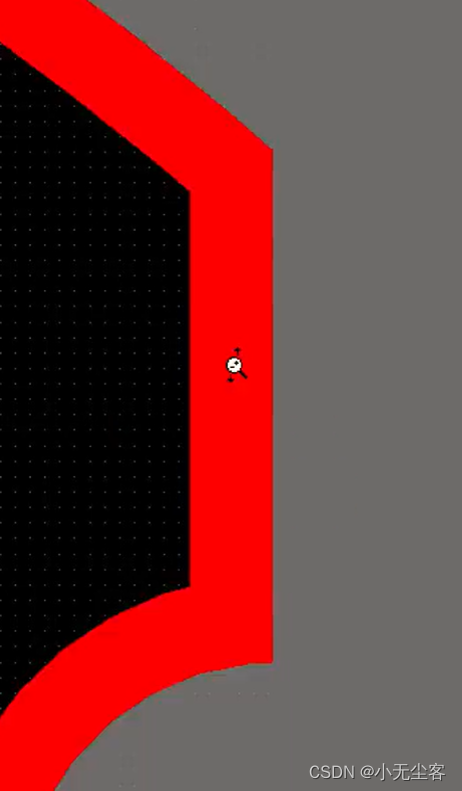

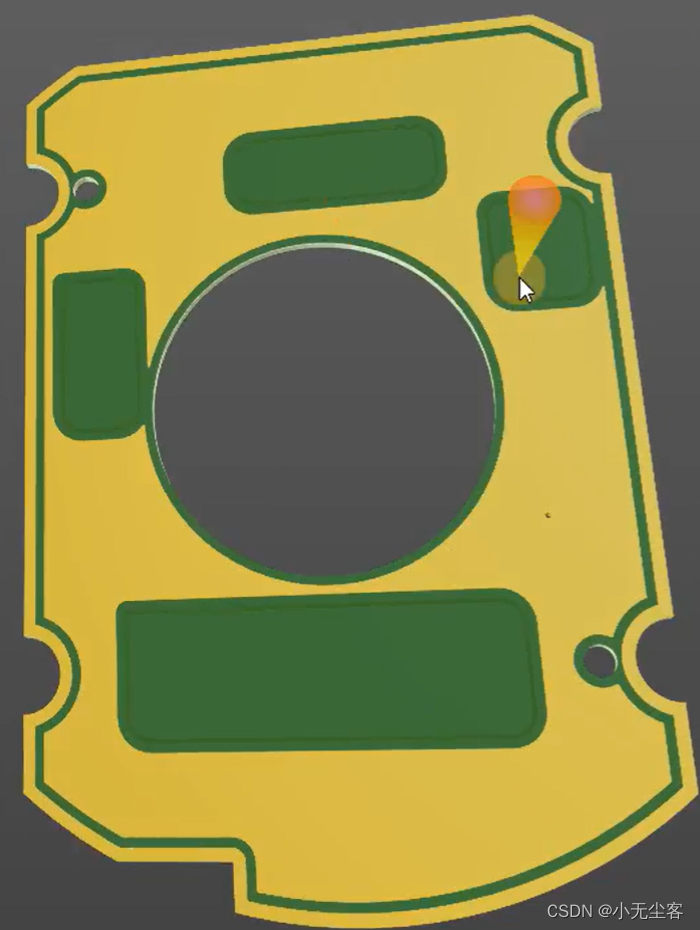

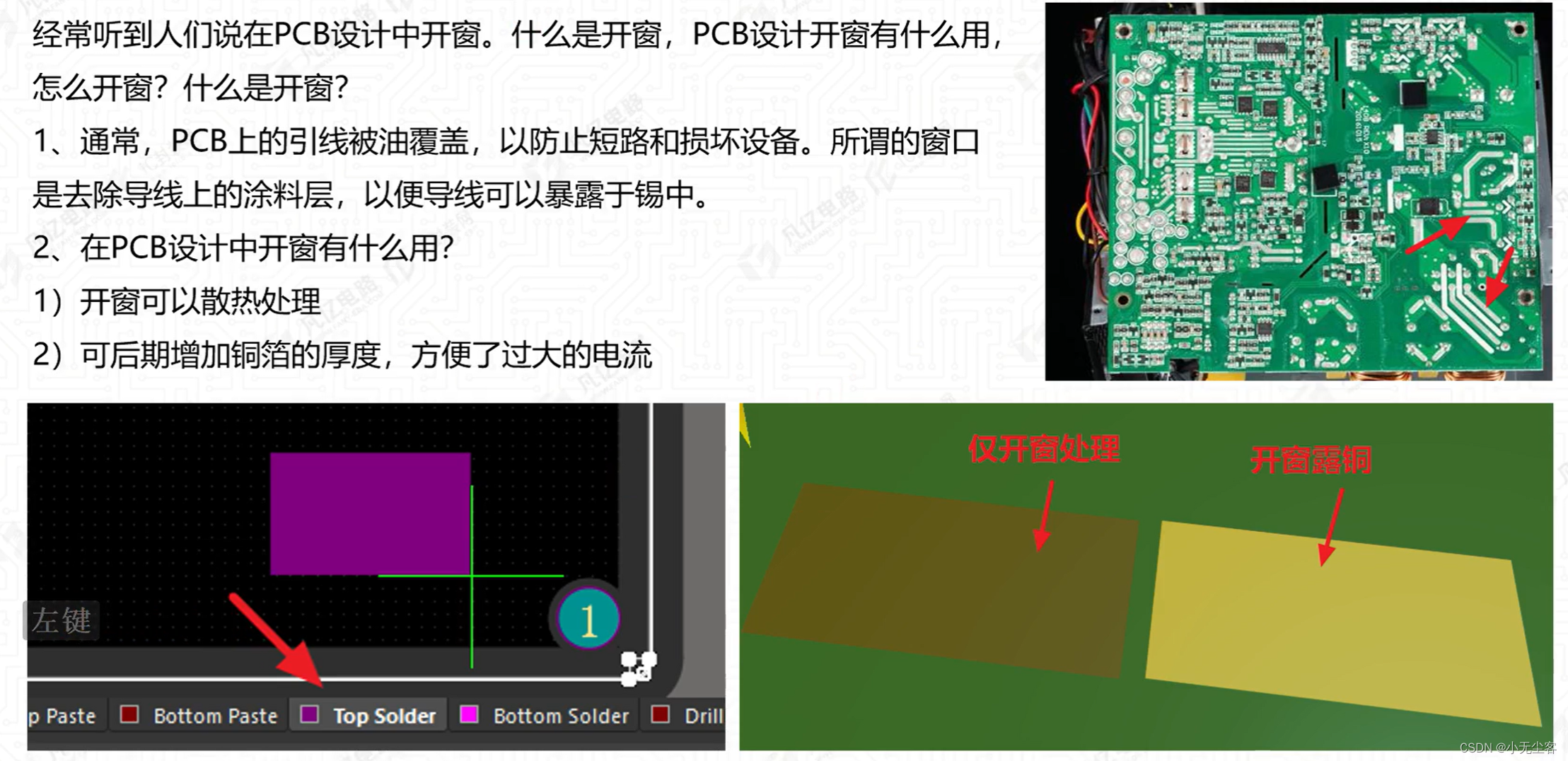

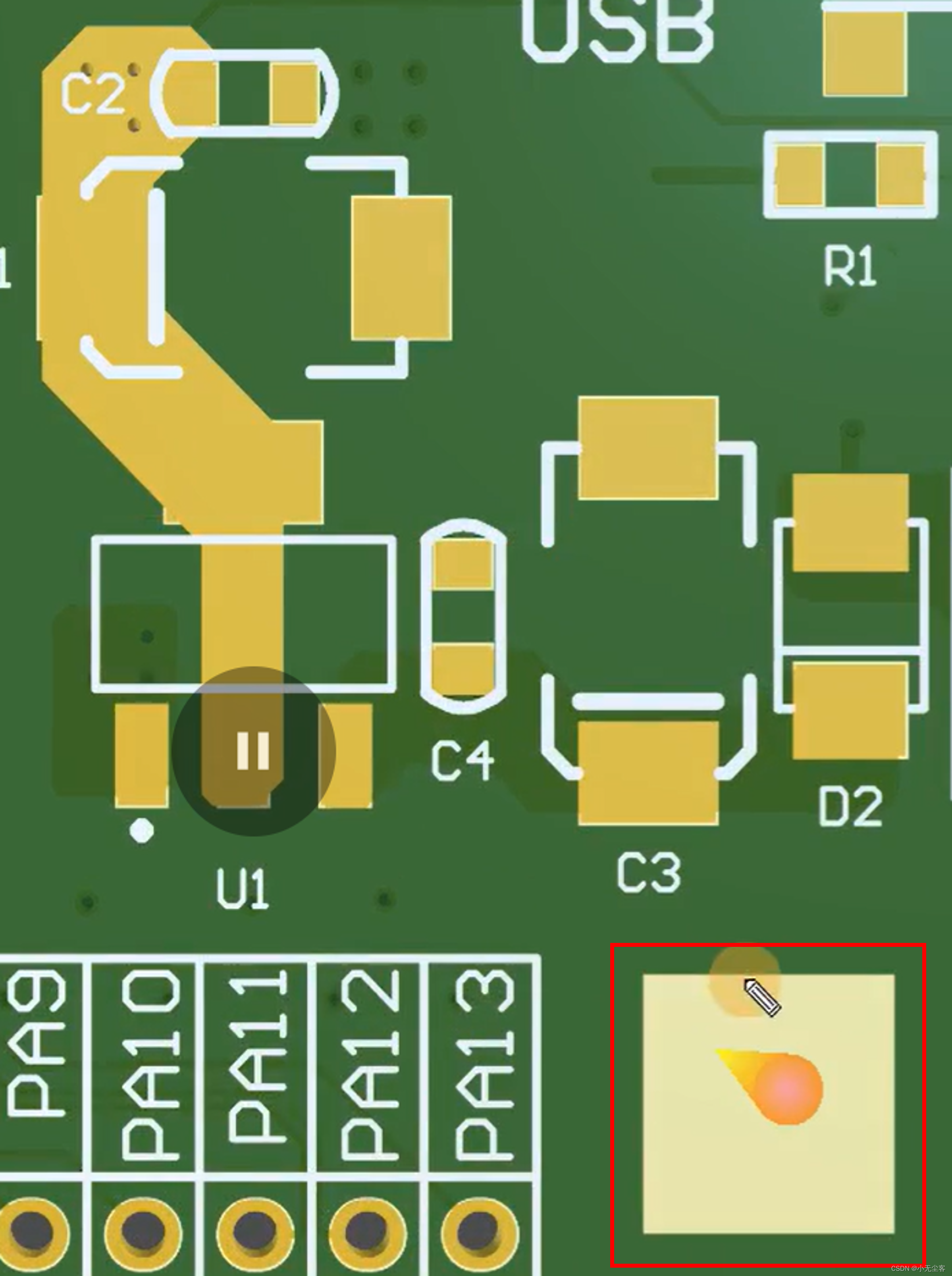

开窗效果图

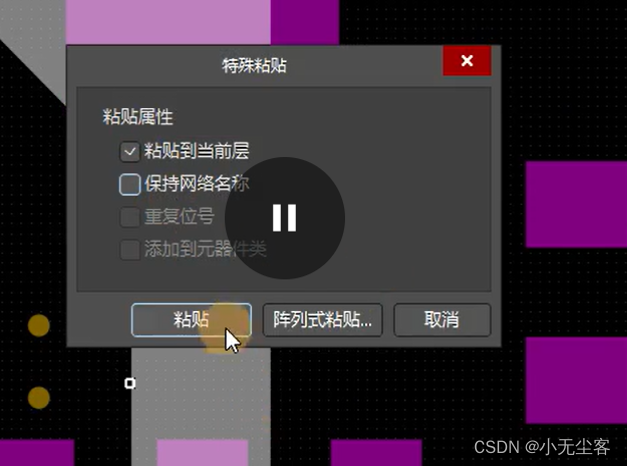

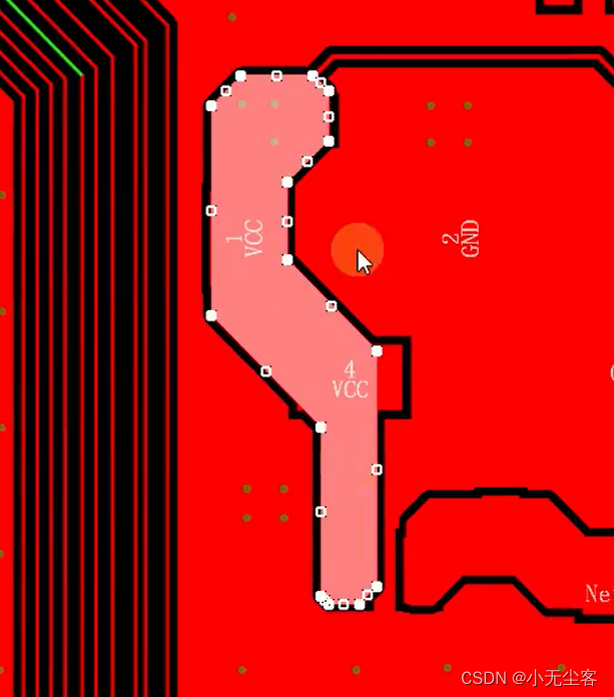

1、将铜皮选中，复制，来到阻焊层，利用特殊粘贴

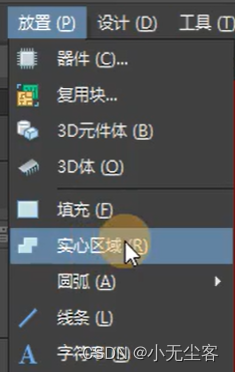

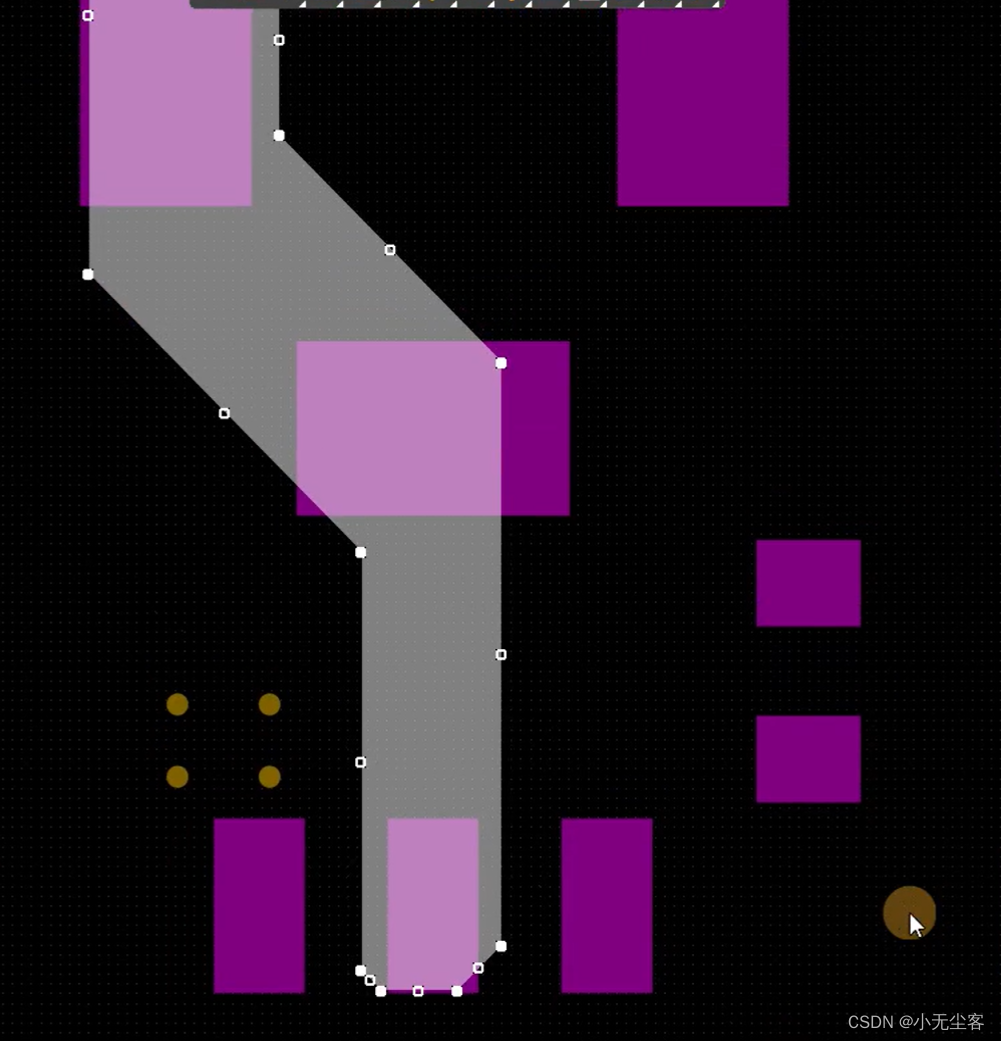

2、如出现报错，可利用实心填充在阻焊层进行重新绘制；在3D状态下进行查看

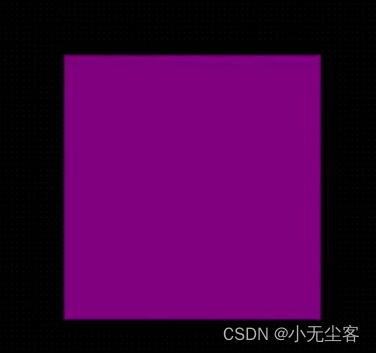

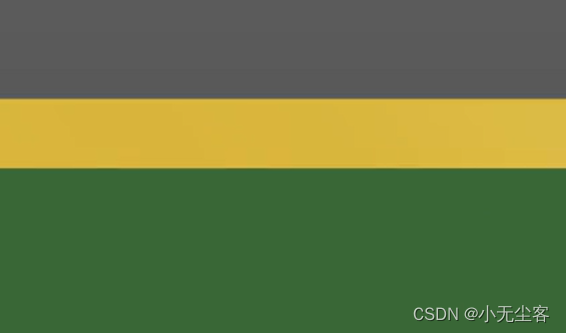

3、放置一块填充；称为露基材（PCB材料，不导电）

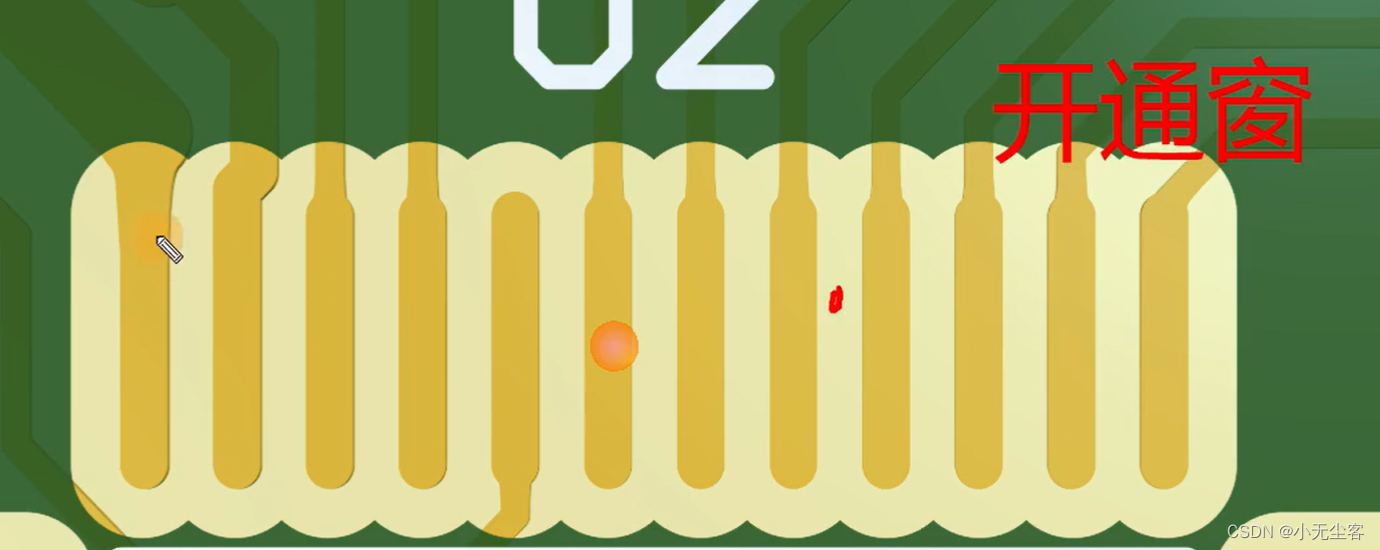

4、开通窗

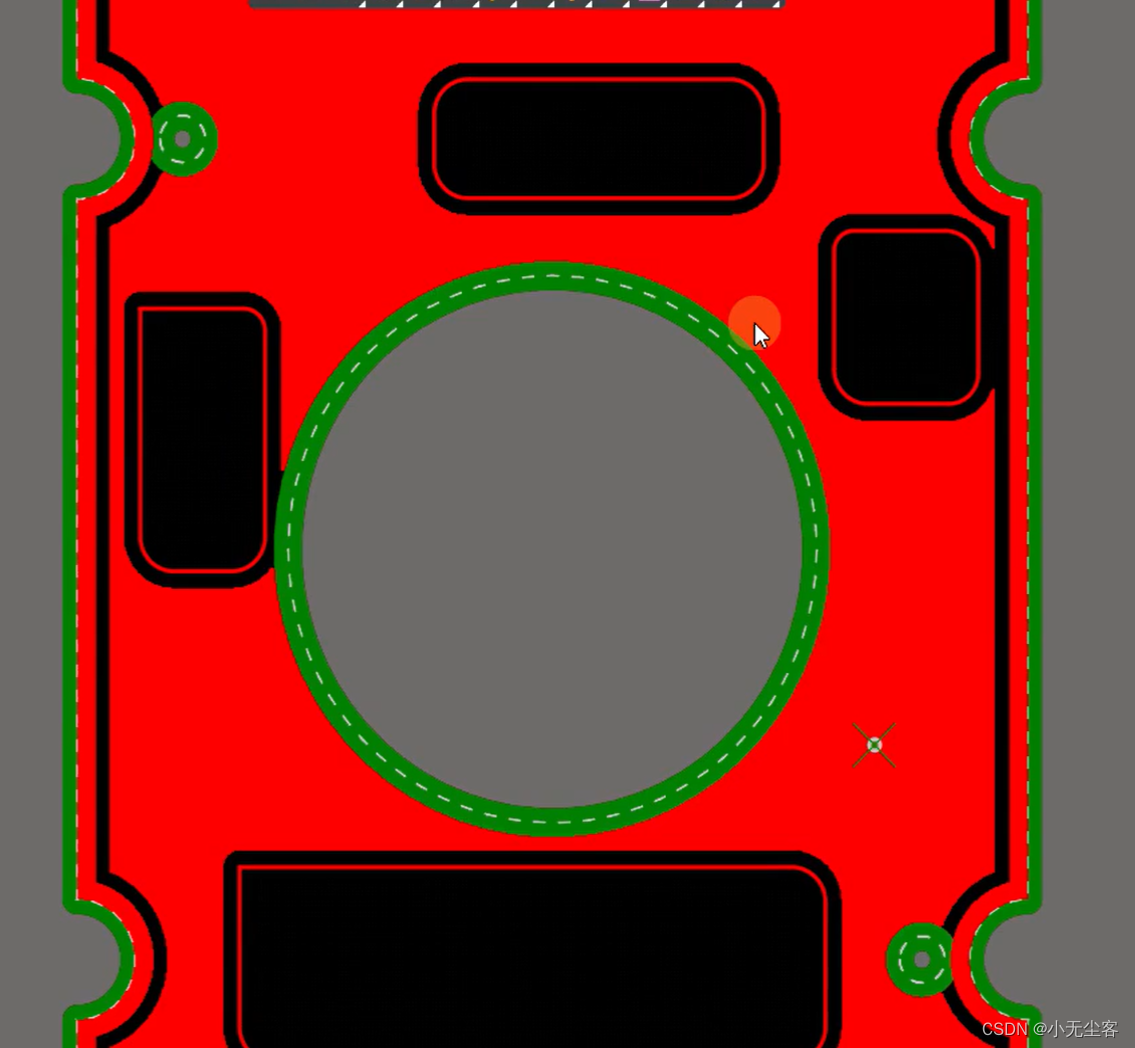

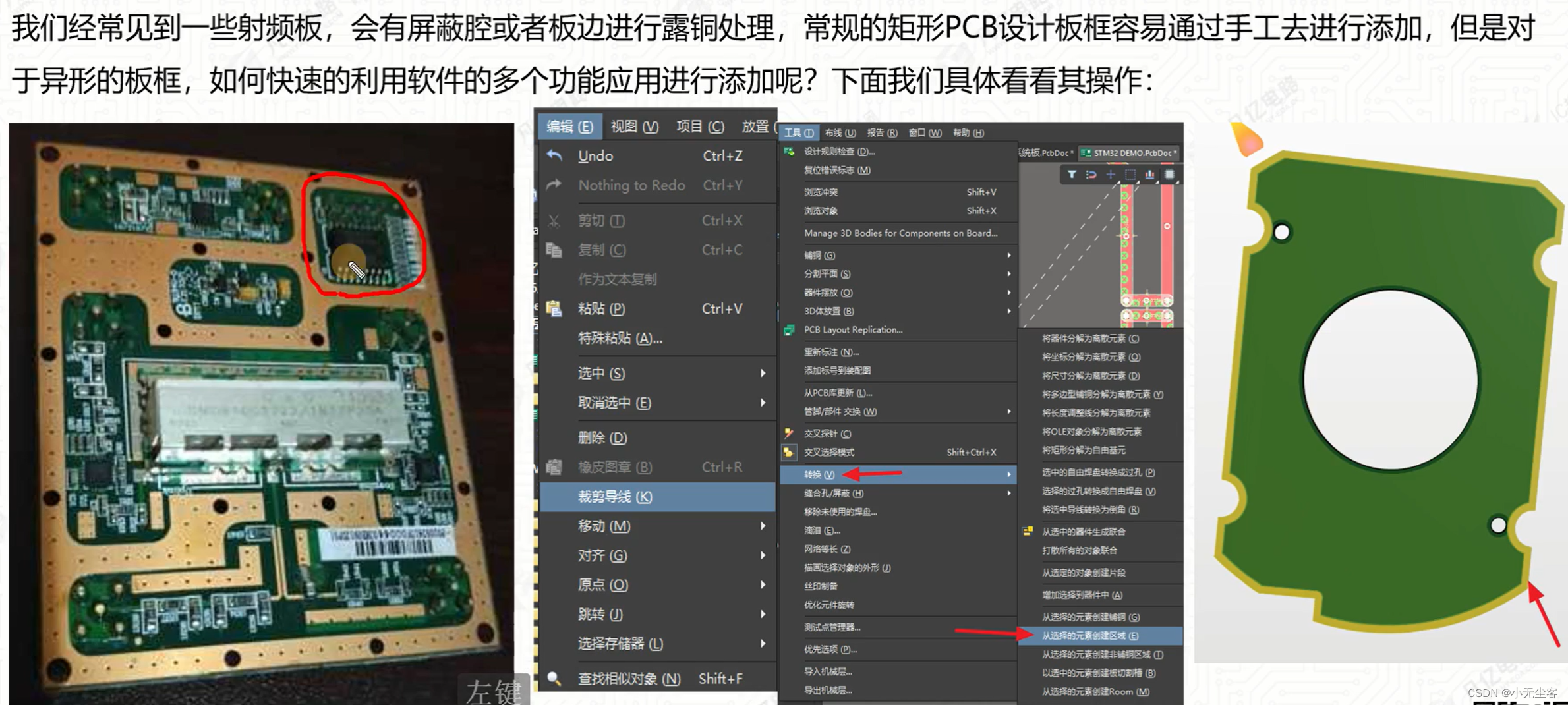

二、异形板进行开窗

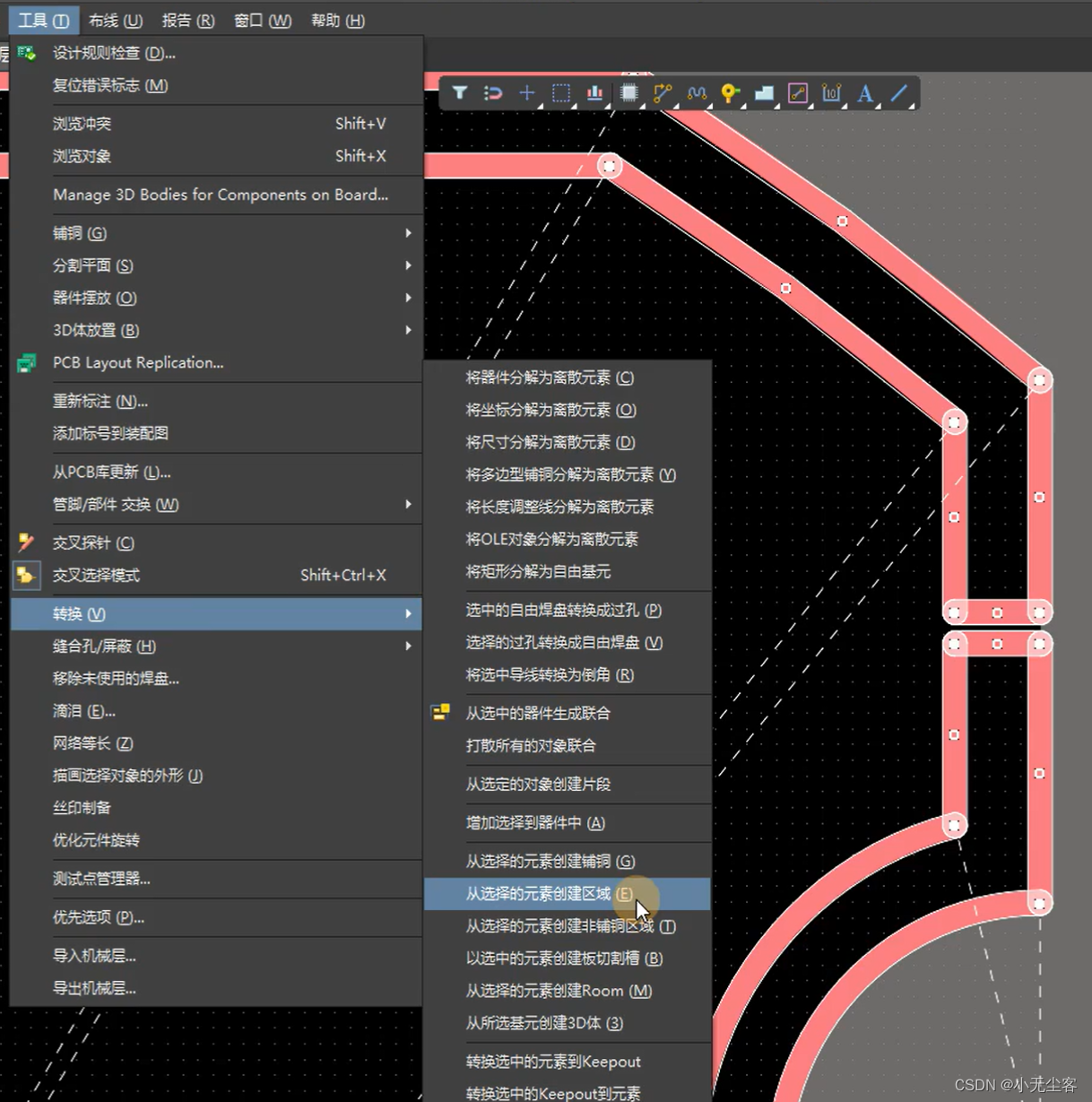

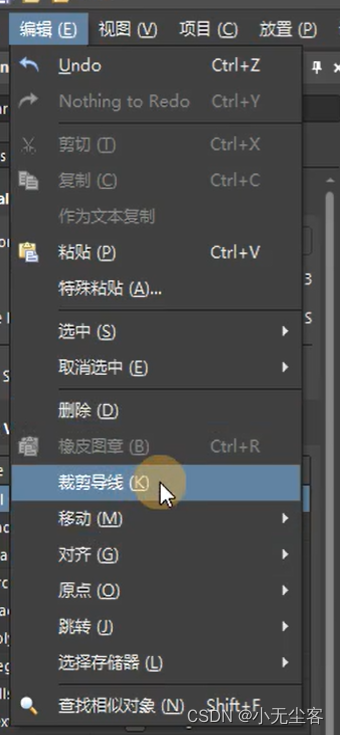

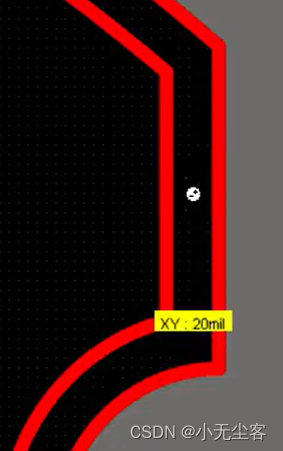

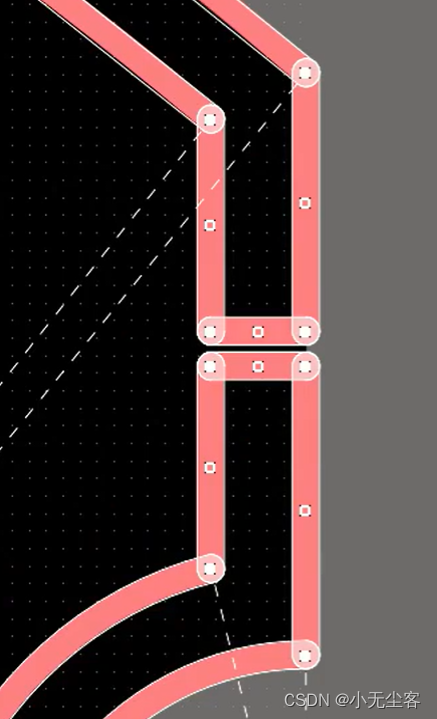

1、利用内缩外扩、裁剪导线等

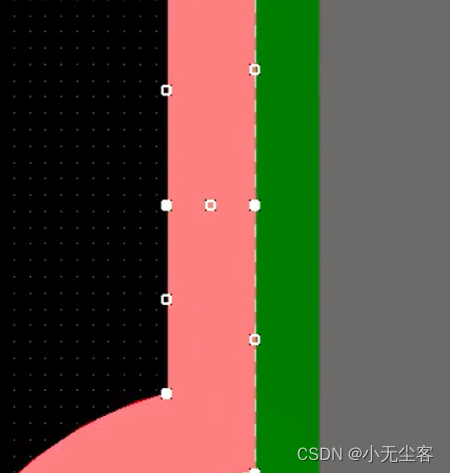

2、

3、将线删除，将铜皮复制，利用特殊粘贴到阻焊层

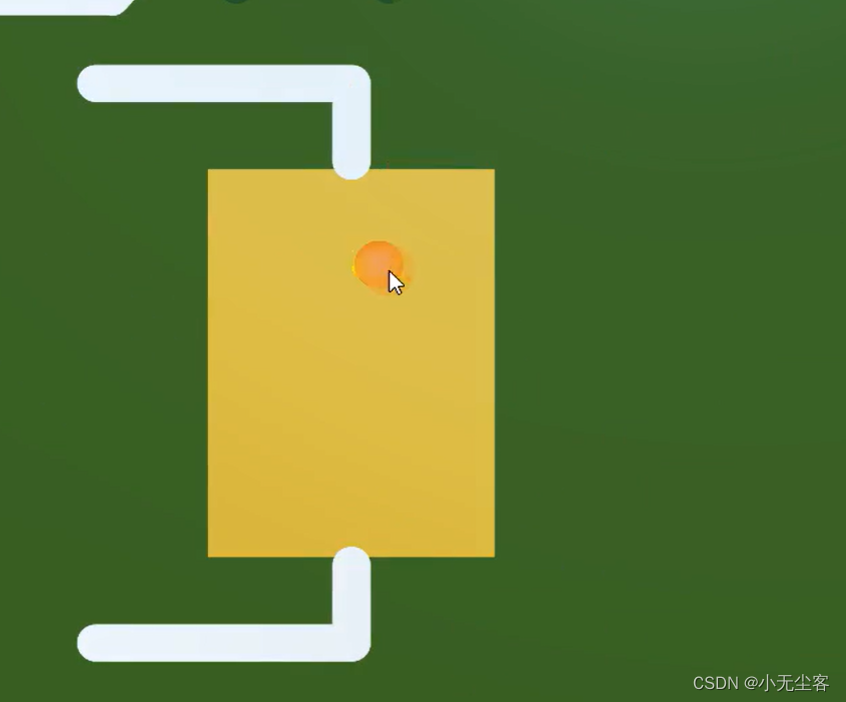

4、3D状态查看

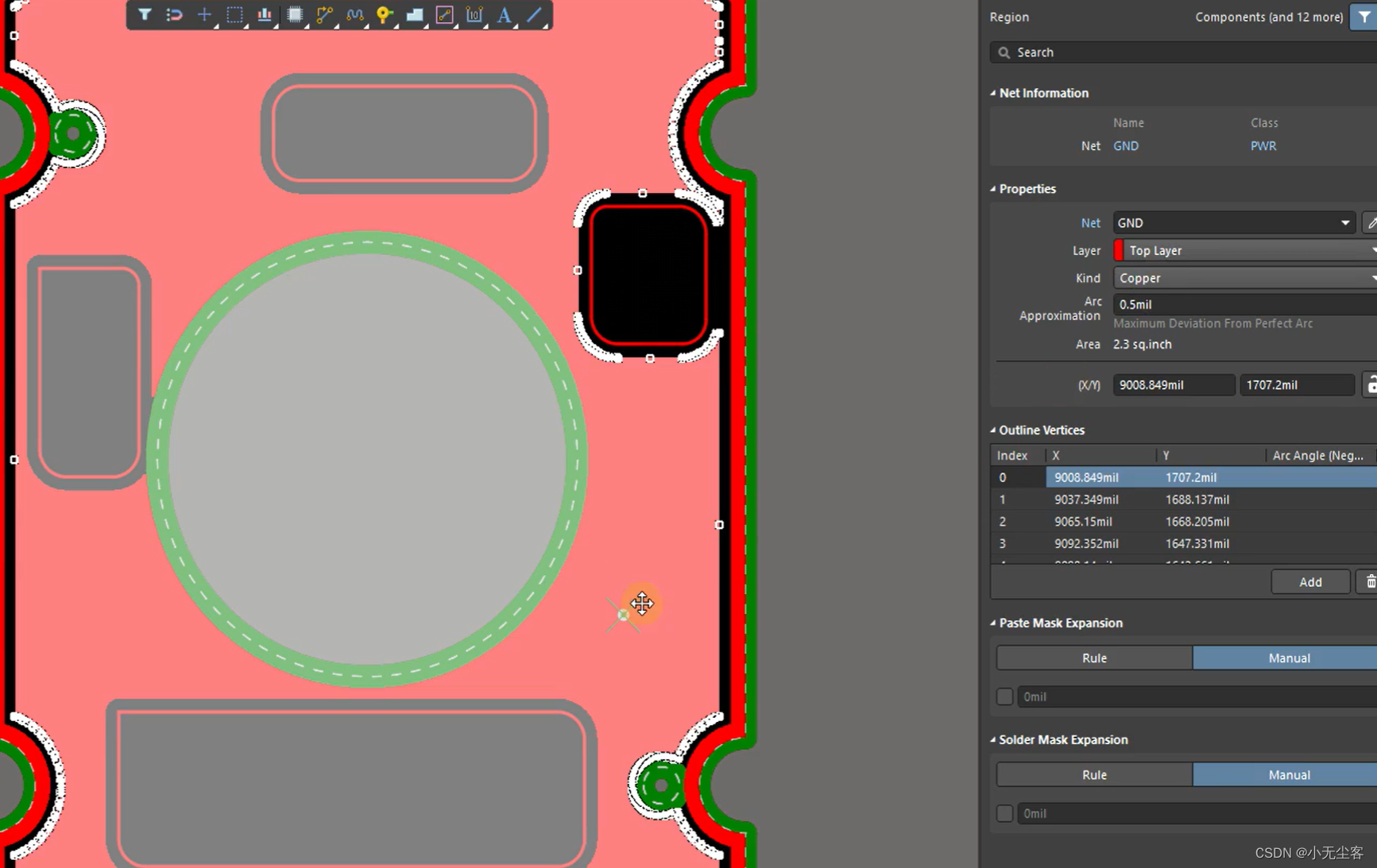

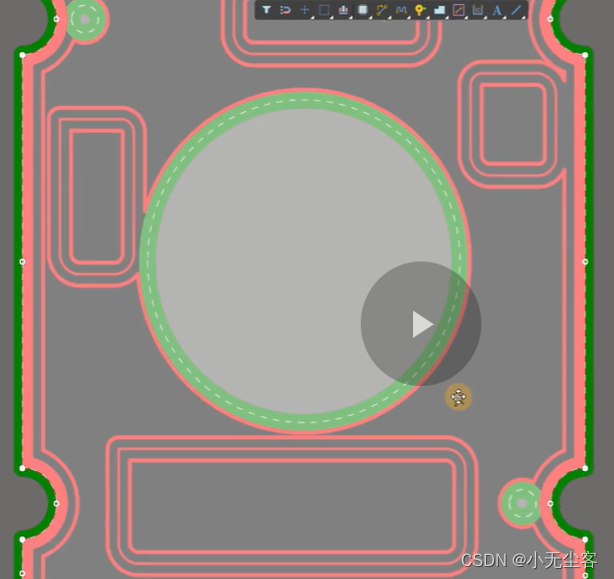

1）PL绘制几个区域

2）

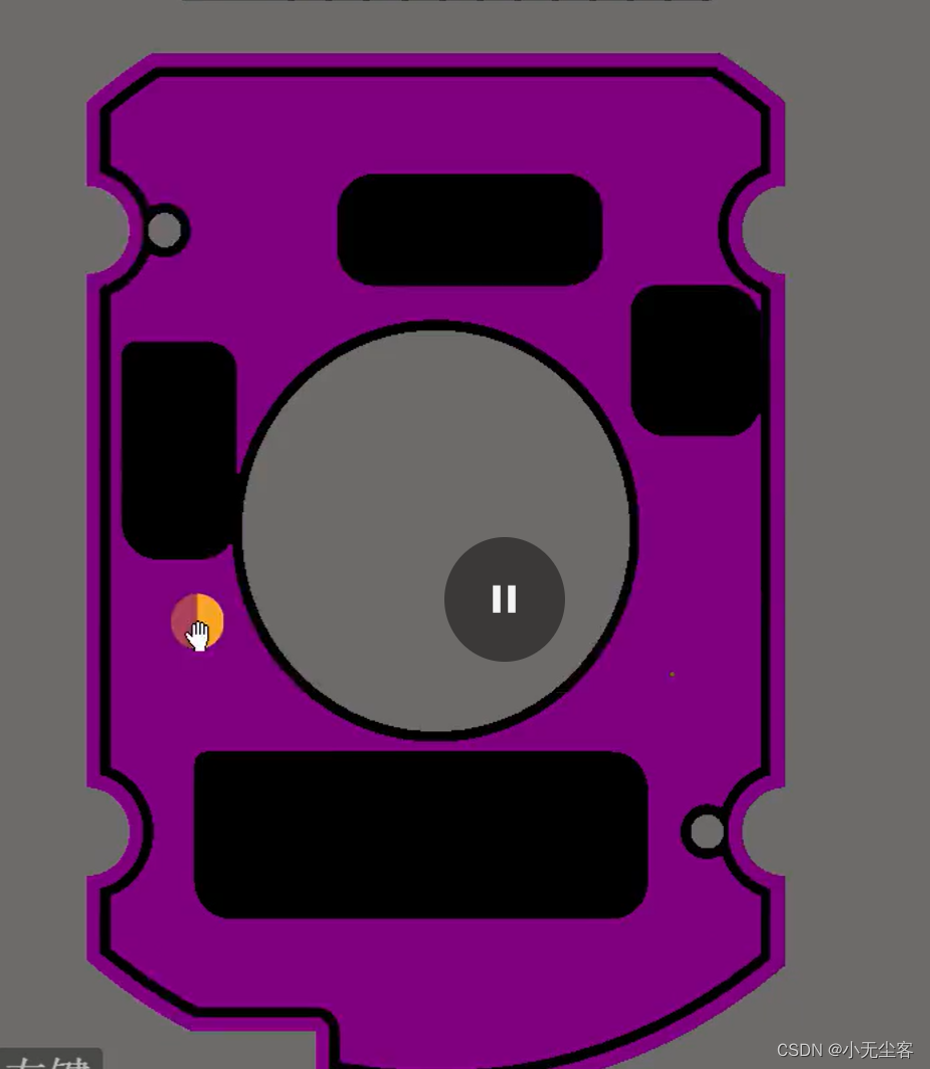

3）添加网络，重新铺铜

4）

5）将其复制粘贴到阻焊层，3D查看
