本文详细介绍了STM32上电复位电路的工作原理，重点讨论了复位时间的选择及其对系统稳定性的影响。通过计算确定了合适的电阻R和电容C的值，以确保电容能在20ms内充电完毕，满足NRST复位低电平时间和晶振起振时间的要求。复位电路设计的关键在于保证电源、时钟稳定后单片机才开始正常工作。
stm32 上电复位电路在系统上电时提供复位脉冲，让单片机处于复位状态一段时间，以保证单片机的电源电路、时钟电路等稳定工作之后，再让单片机开始正常工作。复位时间的选择是十分重要的，选取不恰当会影响系统的正常工作。

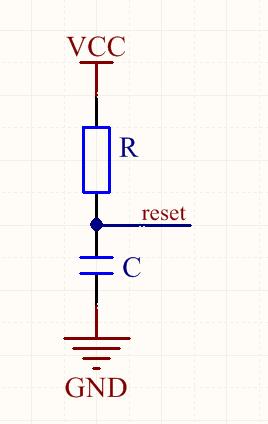

STM32的复位引脚低电平有效，所以上电复位电路可以是，
VCC通过电阻R为电容C充电，刚开始电容C上面没有电荷积累，电容两端没有电压，相当于短路，此时充电电流最大；随着电荷在电容上积累，电容两端的电压逐渐升高，充电电流减小，充电的速率逐渐变缓；直到电容两端的电压等于VCC，此时电流为0，电阻R上没有压降。
记电源电压为Uo&
