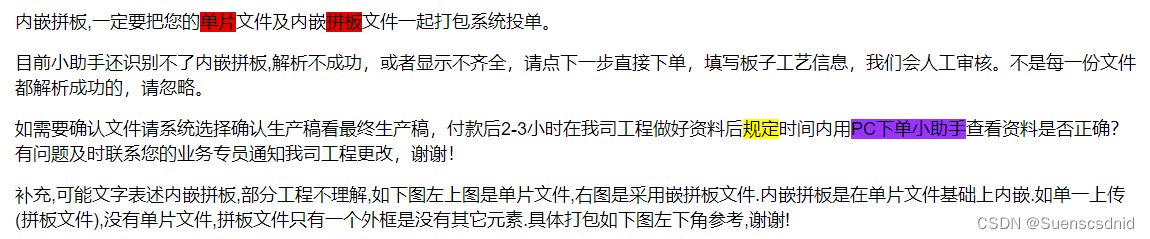

利用AD 拼版在嘉立创无法解析还是及时联系技术支持比较好

1、是否需要额外的拼版文件

2、如何特意化表示 V割线

3、利用机械一层绘制的图在嘉立创助手没有显示。

4、ad的单独拼版操作和其他类似软件的操作。

Ad的暂时无法解析。

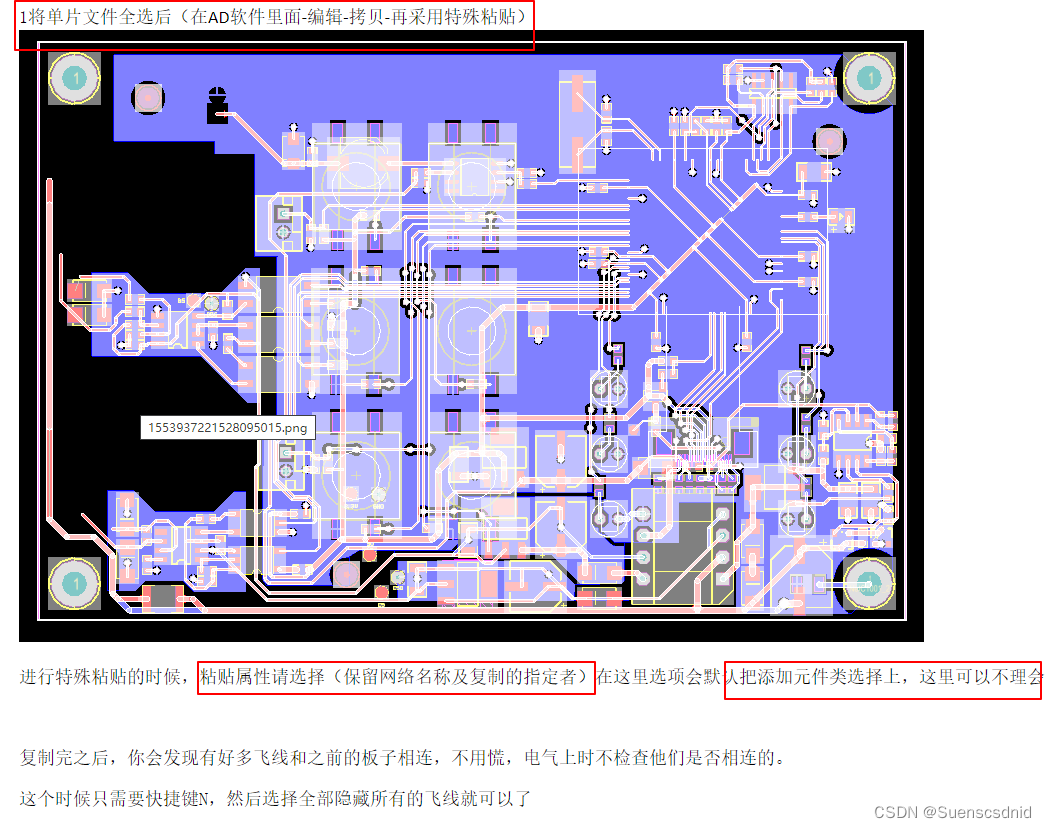

复制完之后，你会发现有好多飞线和之前的板子相连，不用慌，电气上时不检查他们是否相连的。

这个时候只需要快捷键N，然后选择全部隐藏所有的飞线就可以了
