1. 线程的使用

1.1 什么是线程

线程即独立运行的程序；
线程需要被触发，可以结束或者不结束；
在module中的initial和always，都可以看做独立的线程，它们会在仿真0时刻开始，而选择结束或者不结束；
硬件模型中由于都是always语句块，所以可以看成是多个独立运行的线程，而这些线程会一直占用仿真资源，因为他们并不会结束；
软件测试平台中的验证环境都需要有initial语句块去创建，而在仿真过程中，验证环境中的对象可以创建和销毁，因此在软件测试端的资源占用是动态的；
如果按照软件的思维理解仿真，仿真中的各个模块首先显示独立运行的线程；
模块（线程）在仿真一开始便并行执行，除了每个线程会依照自身内部产生的事件来触发过程语句之外，也同时依靠相邻模块间的信号变化来完成模块之间的线程同步；
软件环境中的initial块对语句有两种分组方式，使用begin-end或fork-join；
begin-end中的语句顺序执行，而fork-join中的语句并发执行；

1.2 线程的概念澄清

线程的执行轨迹是呈树状结构的，即任何的线程都应该有父线程；
父线程可以开辟若干个子线程，父线程可以暂停或者终止子线程；
当父线程终止时，其所开辟的所有子线程都应当会终止；

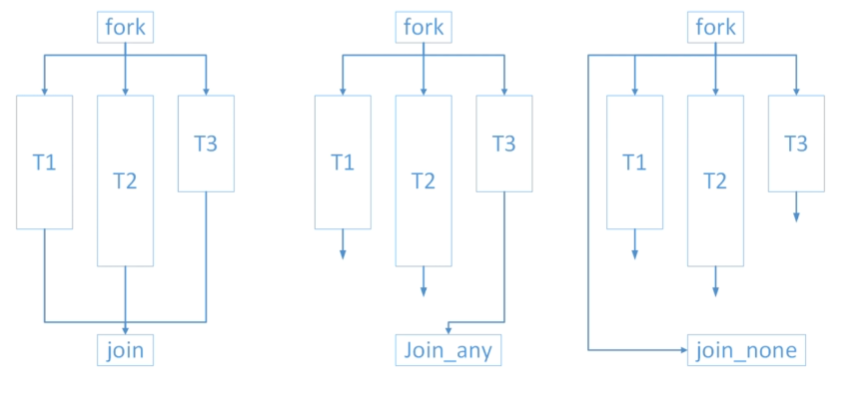

2. 线程的控制

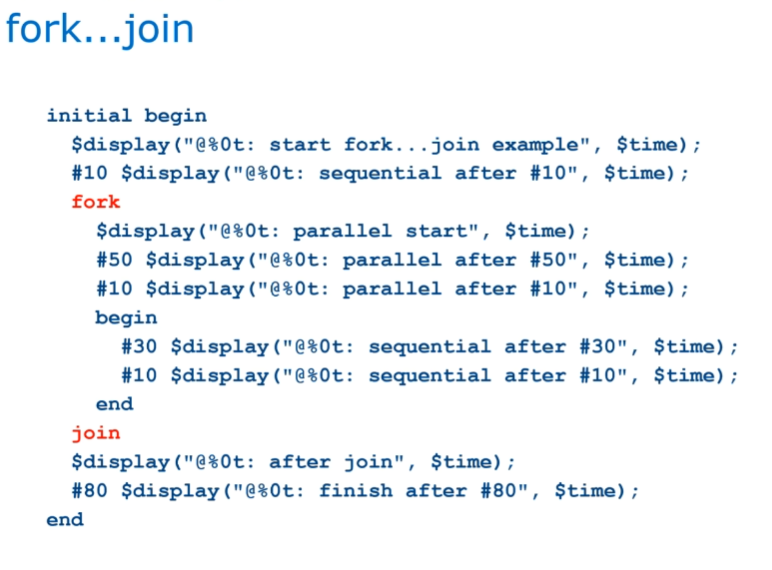

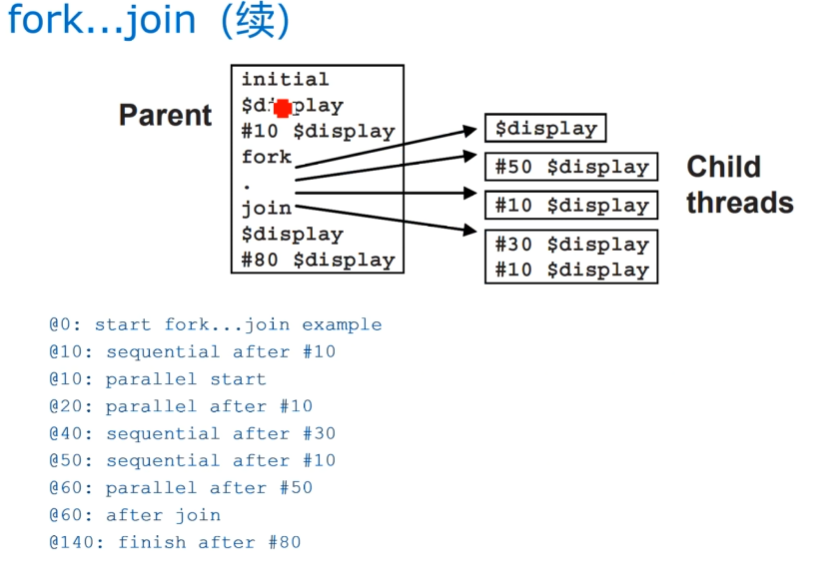

2.1 fork...join

所有任务必须完成才能继续。

所有并行任务必须全部完成，才会继续执行后续代码。
如果任何一个任务运行时间过长，整个进程都会被阻塞。

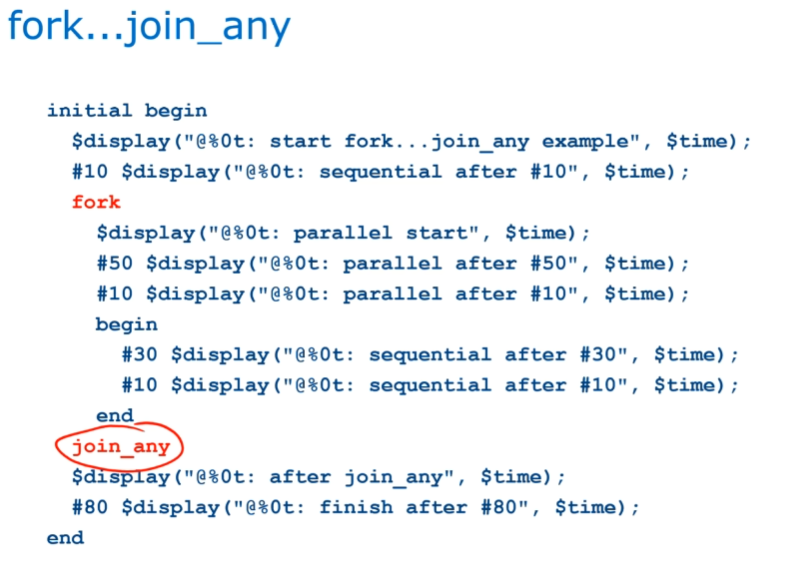

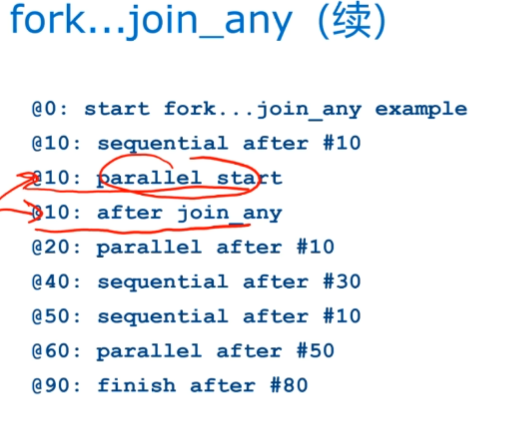

2.2 fork...join_any

任意一个任务完成即可继续。

只要有一个任务完成，就可以继续执行后续代码，不会等待其他任务结束。
这种结构适用于只需要其中一个任务结果的场景，可以提高效率。

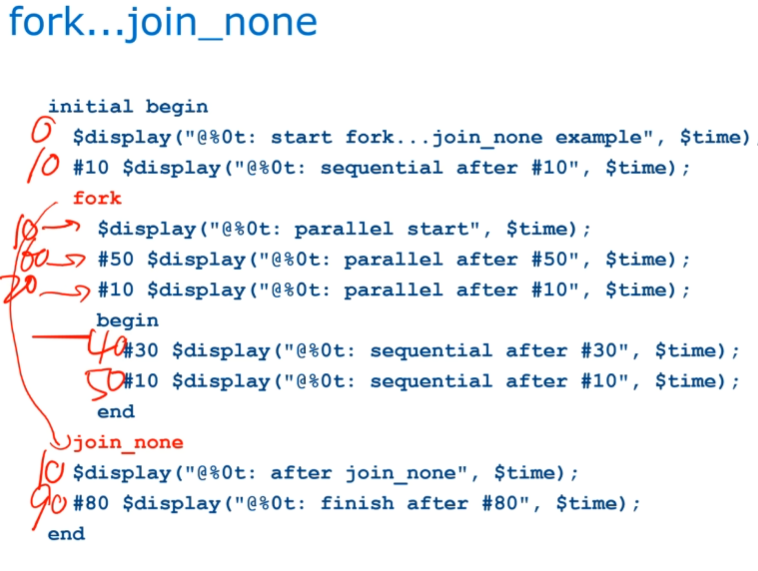

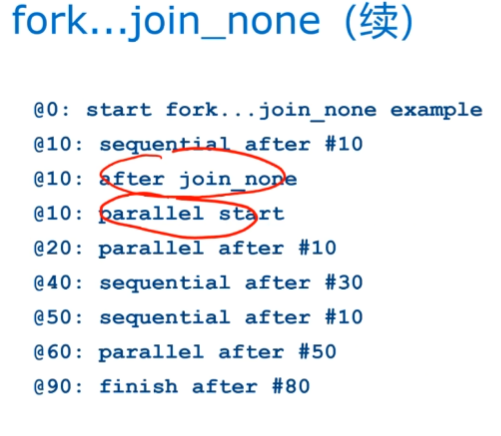

2.3 fork...join_none

不等待任何任务完成，直接继续。

程序不会等待任何任务完成，直接继续执行后续代码。
适用于不需要等待任务结果的场景，例如后台任务或异步处理。

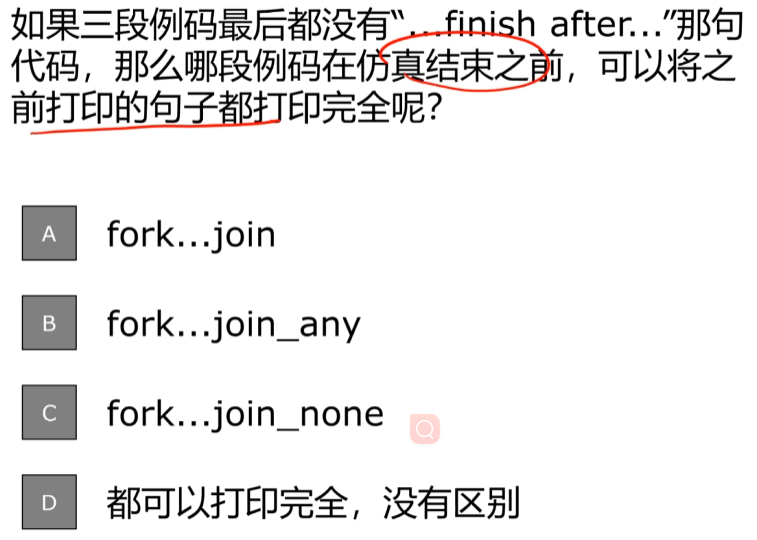

答案：A，对于B，没有"...finsh after...",完成一个parallel start 的任务，直接跳出，然后完成after join_none,总共20ns,程序直接结束，故不能打印完全。C同理。

2.4 等待所有衍生程序

在SV中，当程序中的initial块全部执行完毕，仿真器就退出了；
如果希望等待fork块中的所有线程执行完毕再退出结束initial块，可以使用wait fork语句来等待所有子线程结束

task run_threads;
	fork
		check_trans(tr1);  // 线程1
		check_trans(tr2);  // 线程2
		check_trans(tr3);  // 线程3

	join_none
	...
	// 等待所有fork中的线程结束再退出task
	wait fork;
endtask

2.5 停止单个线程

上述task结束的情况下，SV中父线程结束了，并不会主动回收它开辟的子线程，僵尸线程
建议在fork-join_none、fork-join_any开辟的线程，一旦认为它没有必要了，一定要给他打上名字，标记记号，方便后期主动disable

在使用了fork-join_any或者fork-join_none以后，可以使用disable来指令需要停止的线程

parameter TIME_OUT = 1000;
task check_trans(Transaction tr);
	fork
		begin
			// 等待回应，或者达到某个最大时延
			fork: time_block
				begin
				wait (bus.cb.addr == tr.addr);
				$display("@%0t: Addr match %d", $time, tr.addr);
				end
				#TIME_OUT $display("@%0t: Error: timeout", $time);
			join_any
			disable time_block
		end
	join_none
endtask

这样，当folk...join_any 任意一个县城执行完毕后，另外一个线程就清理掉，不会在执行。

2.6 停止多个线程

disable fork可以停止从当前线程中衍生出来的所有子线程

initial begin
	check_trans(tr0);  // 线程0
	// 创建一个线程来限制disable fork的作用范围
	fork  // 线程1
		begin
			check_trans(tr1);  // 线程2
			fork  // 线程3
				check_trans(tr2);  // 线程4
			join
			// 停止线程1-4，单独保留线程0
			#(TIME_OUT/2) disable fork;
		end
	join
end

2.7 停止被多次调用的任务

如果给一个任务或者线程指明标号，那么当这个线程被调用多次以后，如果通过disabe去禁止这个线程标号，所有衍生的同名线程都将被禁止

task wait_for_time_out(int id);
	if(id == 0)
		fork
			begin
				#2;
				$display("@%0t: disable wait_for_time_out", $time);
				disable wait_for_time_out;
			end
		join_none
	fork: just_a_little
		begin
			$display("@%0t: %m: %0d entering thread", $time, id);
			#TIME_OUT;
			$display("@%0t: %m: %0d done", $time, id);
		end
	join_none
endtask

initial begin
	wait_for_time_out(0);  // Spawn thread 0
	wait_for_time_out(1);  // Spawn thread 1
	wait_for_time_out(2);  // Spawn thread 2
	#(TIME_OUT*2) $display("@%0t: All done", $time);
end
