曲面斑马纹分析

曲面斑马纹分析是一种在曲面设计和质量检测中广泛使用的技术，其基本原理是利用明暗相间的光线照射到物体表面经反射产生的纹路来评估曲面的连续性和光顺性。这些斑马纹不仅美观，更重要的是它们能直观地展示曲面上的几何特性，帮助设计师和工程师更好地理解和改进设计。

在曲面斑马纹分析中，当光线照射到曲面上时，由于曲面的几何形状和连续性不同，反射的光线会形成不同的斑马纹图案。通过观察这些图案，我们可以获取关于曲面质量的重要信息。

在曲面斑马纹分析中，连续性是一个关键指标。连续性指的是曲面在连接点处的平滑程度。不同级别的连续性对应着不同质量的斑马线图案。

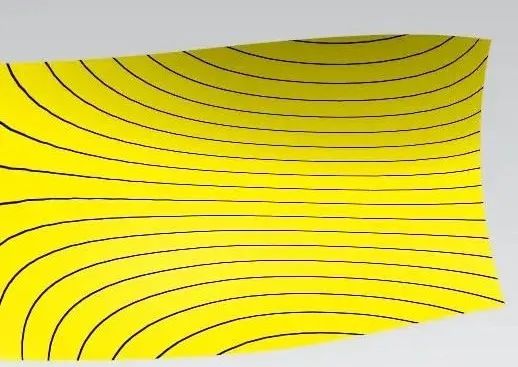

在观察曲面的斑马纹时，首先要关注斑马纹的粗细、顺畅度和纹路变化。如果斑马纹粗细均匀、顺畅，且纹路变化有规律，那么通常表示曲面的质量较好。

斑马纹还可以用来判断曲面的连续性。例如，在G0连续性的情况下，斑马纹在曲面交接处是断开的，表明曲面只是位置连续，但可能存在较大的角度误差，因此连续性较差。而在G1连续性的情况下，斑马纹在曲面交接处虽然连续，但过渡可能不够圆滑。到了G2连续性，斑马纹不仅连续，而且过渡圆滑，表明曲面之间的曲率连续，质量较好。

此外，通过斑马纹还可以检查曲面中小褶皱或疵点，这些瑕疵在标准上色显示中很难分辨。同时，斑马纹还可以检查相邻面是否相连或相切，或是否具有连续曲率，有助于设计师更好地理解和改进曲面设计。

曲面斑马纹分析在曲面设计和质量检测中具有重要的应用价值，其优缺点如下：

优点：

直观性：斑马纹分析能够直观地展示曲面的几何特性和连续性，设计师可以通过观察斑马纹的形状、连续性和变化来快速判断曲面的质量。

敏感性：斑马纹对曲面上的微小变化非常敏感，即使是微小的瑕疵或不平滑区域，也能在斑马纹中体现出来，有助于设计师及时发现并改进问题。

全面性：斑马纹分析能够覆盖整个曲面，无论是大面积还是局部区域，都可以进行有效的评估，确保曲面质量的全面控制。

缺点：

主观性：斑马纹分析的结果往往依赖于观察者的经验和主观判断，不同的设计师可能对同样的斑马纹有不同的解读，导致评估结果的不一致性。

对光线和观察角度的依赖：斑马纹的产生和观察受到光线和观察角度的影响，不同的光线条件和观察角度可能导致斑马纹的变化，从而影响分析的准确性。

复杂性：在某些情况下，曲面的形状和连续性可能非常复杂，导致斑马纹图案也变得复杂且难以解读，增加了分析的难度。
