5G模块M.2座子管脚和封装分析

通过对M.2封装座了解，然后分析了《PCIe-M.2-接口规范-V1.0-接口》定义，来分析一下M.2座子在网络通信模块中的应用。下面主要分析WWAN模块，其他模块类型需要自己文档。

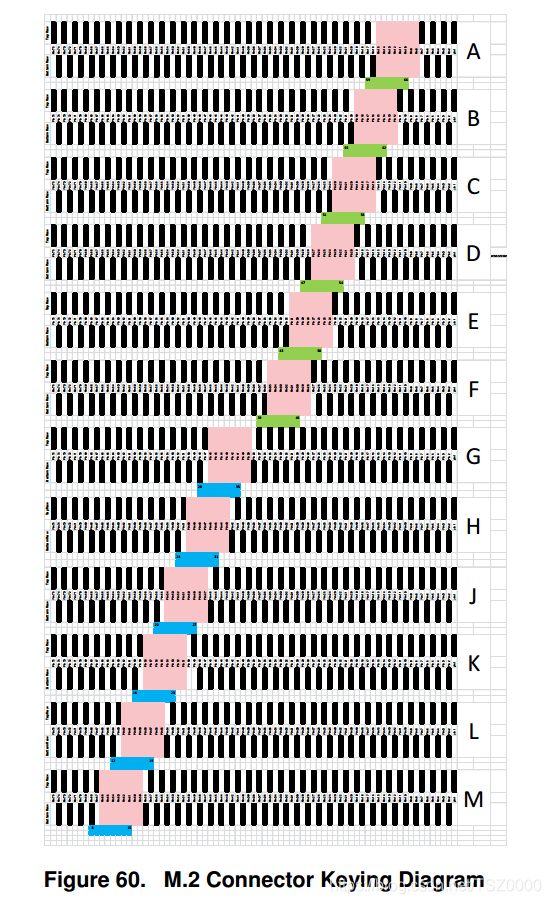

M.2连接器KEY类型大全

WWAN模块的M.2使用的是B-KEY。

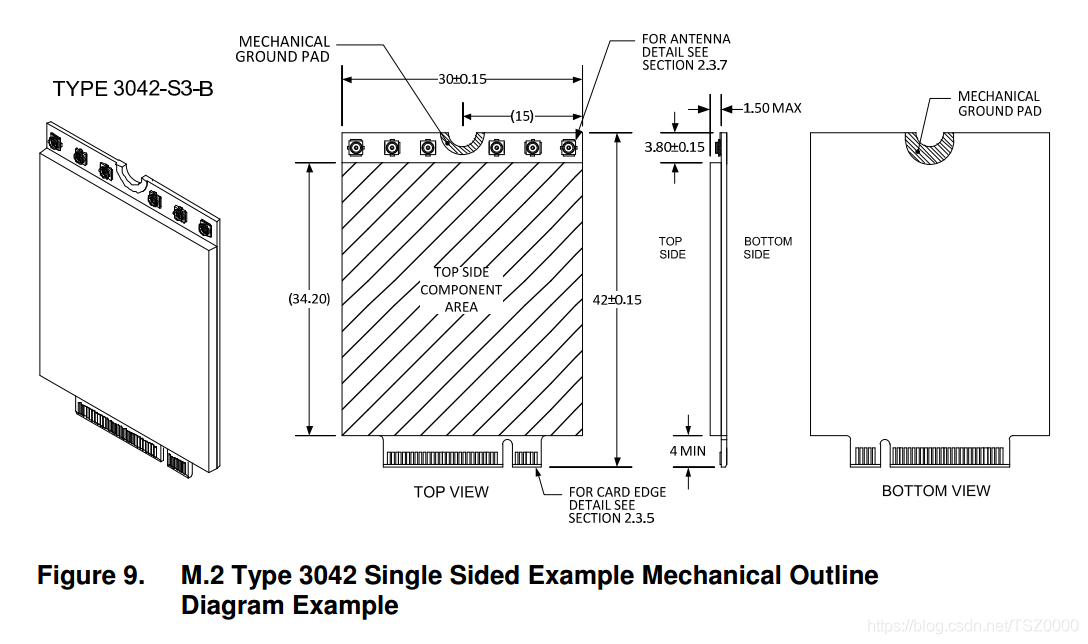

WWAN模块M.2

宽度是标准的，长度是55多，应该是做了扩展；

WWAN模块管脚定义

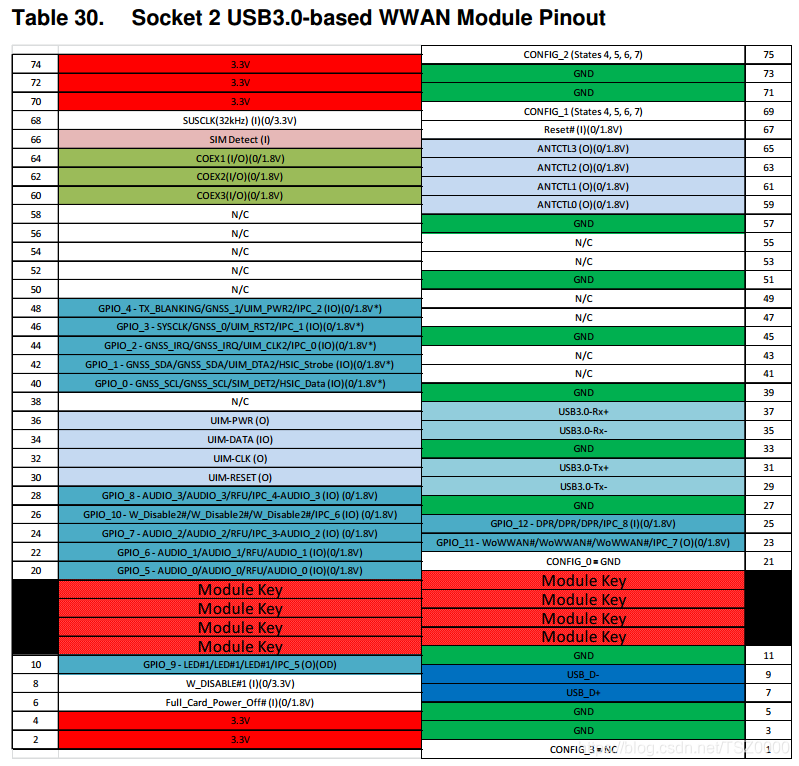

WWAN模块管脚定义有三种总线模式：SSIC，USB3.0，PCIe；USB3.0管脚定义如下：

需要关注USB的6根线，SIM卡5根线，模块复位线67和上电时序线6，其他就是电源线。
