数字后端基本概念介绍<Bus Guide>

最新推荐文章于 2022-02-24 14:30:08 发布
最新推荐文章于 2022-02-24 14:30:08 发布
阅读量1.4k 收藏 12
点赞数
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/Tao_ZT/article/details/102456856
版权

640?wx_fmt=gif

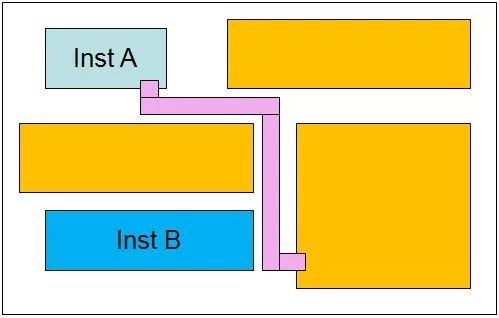

今天要介绍的数字后端概念是Bus Guide。这是一种constraint，它可以guide bus net的走线。如图所示：粉红色部分形成bus guide后，在这个bus guide中，Inst A和Inst B的bus net必须按照粉红色的走线方式走线。

640?wx_fmt=jpeg

Bus Guide可以有效地降低design中routing resource. 如下图所示，没有bus guide时，两个hard macro之间的bus net走线非常乱，极大地浪费了走线空间；相反，当两者之间添加bus guide以后，相关的bus net都在对应的channel里走线，合理地利用了空间。

640?wx_fmt=jpeg

使用方法

createBusGuide

BusGuide与net
