cadence allegro使用技巧之层切换

cadence allegro使用技巧之显示层集

allegro的PCB层相当复杂,在布线、放置元件时,往往想要单独显示某一层或者同时显示几个层,若每次操作都进行切换,太过浪费时间。其实可以利用artwork的功能,预先设置几个层的集合,想要切换时,只需要在visibility中的views栏选择即可。
操作步骤:
1。点击菜单栏manufacture->artwork进行artwork
2。点击Display->Color/Visibility,选择想要显示的层
3。在artwork弹窗中空白处右键add,输入层集名字,点ok
4。在visibility中的views栏,点击下拉后可以看到设好的层集,方便快捷。

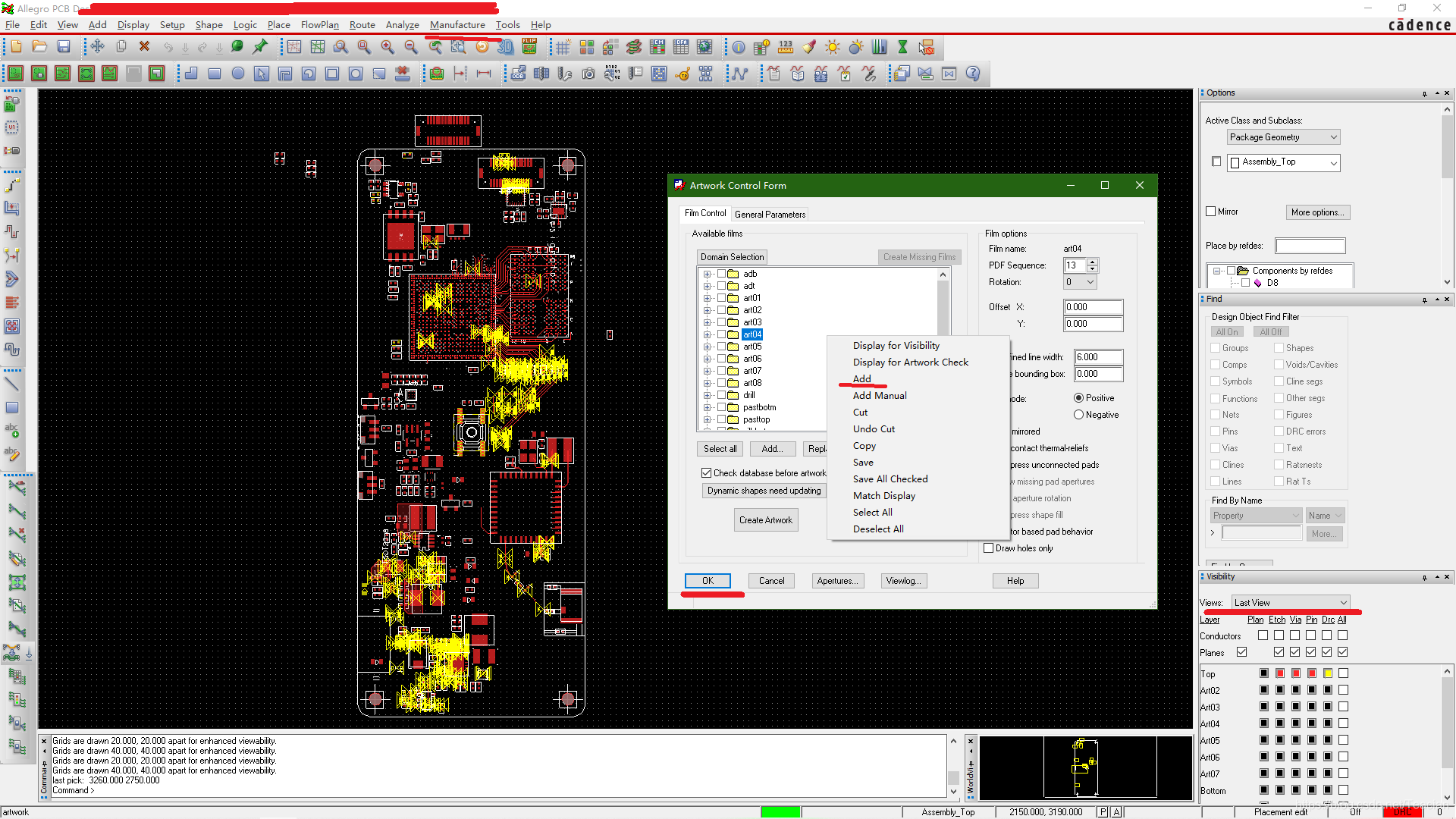

在这里插入图片描述
