操作方法1:
allegro的PCB层相当复杂,在布线、放置元件时,往往想要单独显示某一层或者同时显示几个层,若每次操作都进行切换,太过浪费时间。其实可以利用artwork的功能,预先设置几个层的集合,想要切换时,只需要在visibility中的views栏选择即可。
操作步骤:
1.1 点击菜单栏manufacture->artwork进行artwork

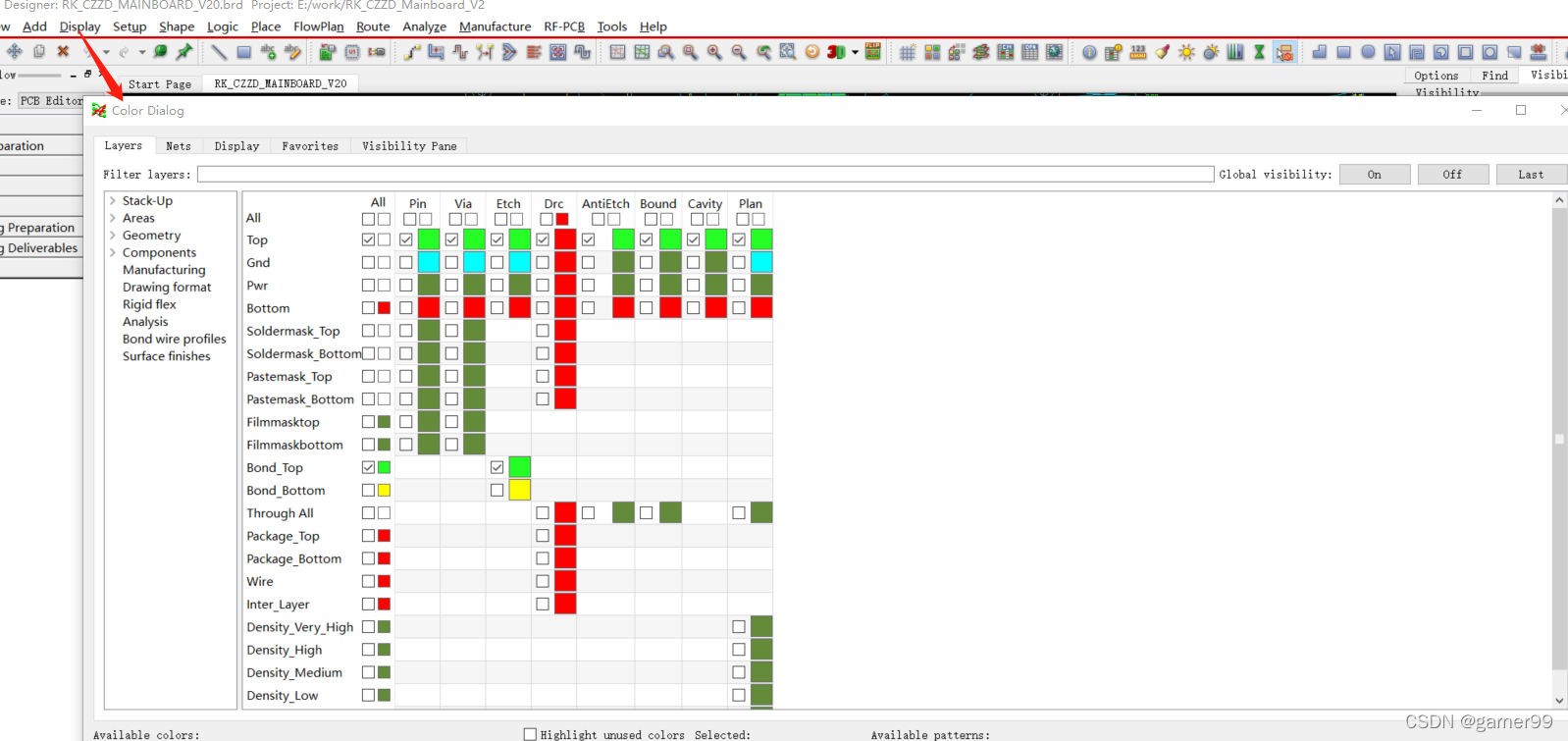

1.2 点击Display->Color/Visibility,选择想要显示的层

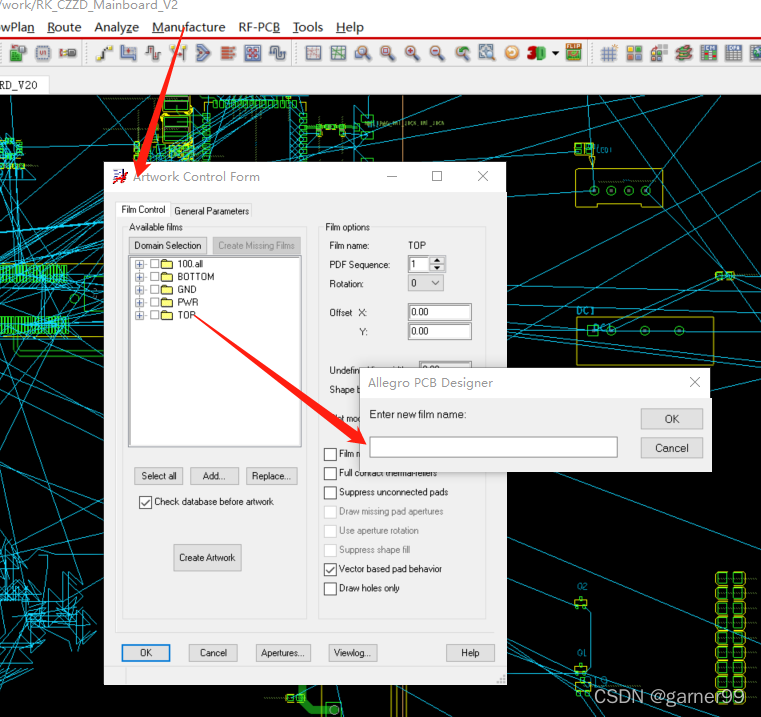

1.3 在artwork弹窗中空白处右键add,输入层集名字,点ok

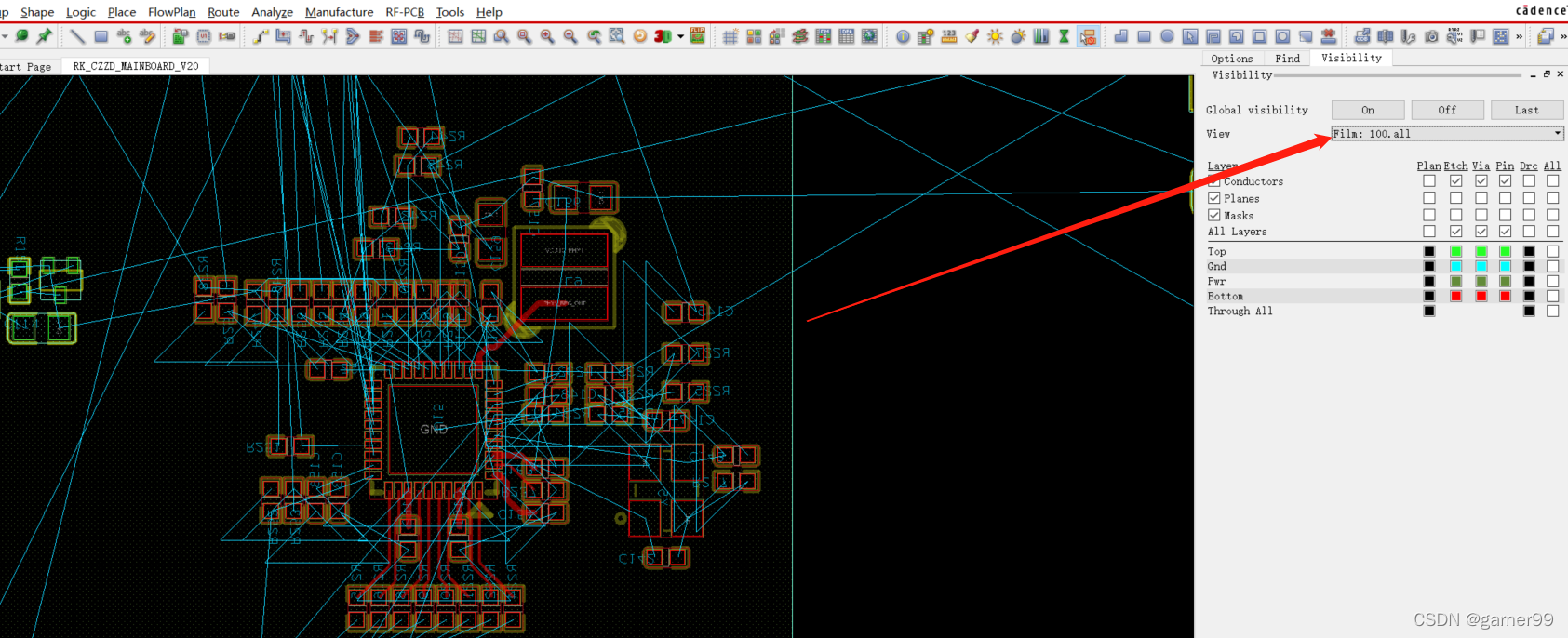

1.4 在visibility中的views栏,点击下拉后可以看到设好的层集,方便快捷
方法2:
2.1 安装插件工具 Vincent_skill V1.6
2.2 会在allegro 增加菜单 Vincent_skill V1.6
2.3 Vincent_skill V1.6 -> setup -> Gerber Artwrok.....

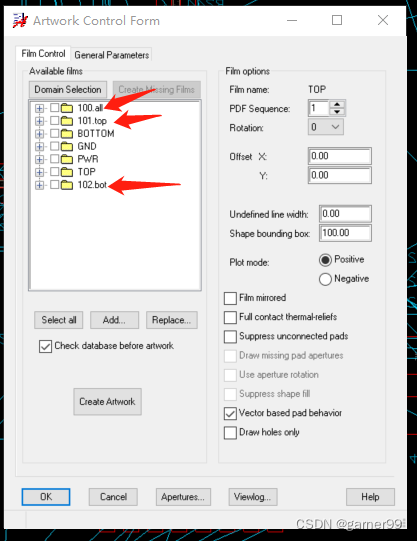

2.4 工具会自动生成 快捷图层 ;
一、适用Allegro版本:
本工具可在Allegro16.6和Allegro17.2版本中正常使用,不完全兼容Allegro17.4版本。Allegro16.6可支持中文菜单,Allegro17.2 不支持中文菜单。
二、安装步骤:
在当前路径下双击程序或右键以管理员权限运行 "Vincent Skill V1.6 安装.exe" 即可一键安装完成。
三、更新内容:
1、优化--对齐pin功能,可以选择X/Y方向对齐,也可以多次循环选择对齐。
2、优化--检查REF文字方向 增加了Change选项,不满足check要求的自动更改方向;
3、增加--自动添加PCB项目中Ref des/Value层缺失文字信息;
4、增加--在command 输入 g+空格+数字,即可设置格点大小;
5、增加--在command 输入 l+空格+数字,即可显示对应层信息;
6、增加--自动创建差分对
7、增加--自动摆放ref位号丝印
8、增加--网表转换工具
9、增加--保存BRD文件名字附加当前时间
10、增加--自动checklist工具
11、增加--快速创建封装
12、增加--快速设置封装Symbol原点
13、增加--自动添加Outline尺寸标注
14、增加--快速添加封装Pin Number Text丝印
15、增加--快速添加drill层 加工工艺层叠阻抗
16、增加--快速设置层叠
17、增加--对齐文本
18、增加--创建 Cline RouteKeepout
19、增加--创建 PAD RouteKeepout
20、增加--查找导入其他第三方网表报错原因
21、增加--自动阵列添加GND过孔
22、优化--自动导出dxf文件时增加钻孔位置大小
