简介

PRP，Physical Region Page，物理区域页，本质是一个 64 位内存物理地址。

A PRP entry 是一个指向 physical memory page 的指针。

PRPs 是一个用于 controller 和 host memory 之间数据传输的分散/收集机制，可实现高效的无序数据传输。

简单来说，PRP 就是一种寻址方式，告诉 SSD 去哪里取数据。同时也是 NVMe 规定的数据结构之一，约定了一种 controller 和 host 都能读懂的 data layout。

详细描述

一个 PRP entry Layout 被分为 2 部分：页起始地址（页基地址）、页内偏移。

如果 memory page size 是 4KiB，则 bits 11:00 是 Offset，可参考下图。如果是 8KiB，则 bits 12:00 为 Offset。

Offset

• 如果这个 entry 不是第一个 PRP entry 或是 PRP List 指针，则 Offset 都应该清 0。
• Offset 应该 4 byte aligned，即 bits 1:0 始终为 0。

• • 但 controller 并没有被要求去检查 bits 1:0 必须为 00b。
  • 如果 bits 1:0 并没有被清 0，则 controller 可以回报 error PRP Offset Invalid。
  • 如果不回报 error，controller 应该把 bits 1:0 当成 00b 去操作。

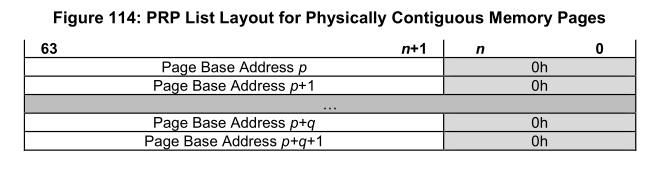

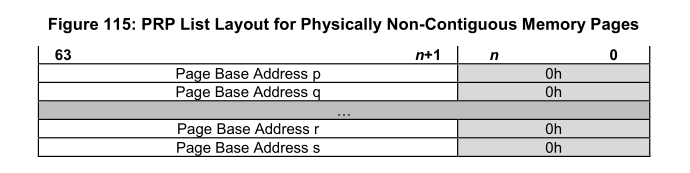

PRP List

• a set of PRP entries。
• 描述了无法在一条命令中描述的其他 PRP entries。
• 一个 PRP List 中不存在重复的 PRP entry。即不允许有相同的物理页，不然会导致先写入的数据被覆盖。
• 传输数据量需要多个 PRP List 时，最后一个 PRP entry 指向下一个 PRP List。
• PRP List 中的 PRP entry 可以是物理上连续的，也可以是物理上不连续。

Data Transfer（3 + 1 种方式）

PRP entry，是指向 PRP 的一个指针。PRP entries 的 size 固定。

每个 NVMe 命令中有两个域，分别为 PRP1 和 PRP2 。host 通过它们告诉 SSD 数据所在位置。它们可能直接指向数据所在位置，也可能指向 PRP List。如何使用 PRP 1 和 PRP 2 呢？有 3 + 1 种算法。

• only PRP1：PRP1 is data address.
• PRP1 + PRP2：both data address.
• PRP1 + PRP2：PRP1 is data address. PRP2 is PRP List.
• PRP1 + PRP2：PRP1 is data address. PRP2 is PRP List List. (一般数据长度不会用到该种算法)

• 当 0 < data length < MPS - Offset，选择 only PRP1。
• 当 MPS - Offset < data length < MPS - Offset (即 PRP1 最大存储数据量) + MPS （即 PRP2 最大存储数据量），选择 PRP1 + PRP2，且两者均指向 data address。
• 当 MPS - Offset (即 PRP1 最大存储数据量) + MPS （即 PRP2 最大存储数据量）< data length，选择 PRP 1 + PRP2，但此时 PRP2 就指向 PRP List，便可以存储更多的传输数据。但为了保证硬件处理效率，PRP List 种的 PRP Offset 都为 0。
• 当数据超过 PRP List 所能描述的最大长度时，则 PRP2 被用于描述 PRP List 的 List。

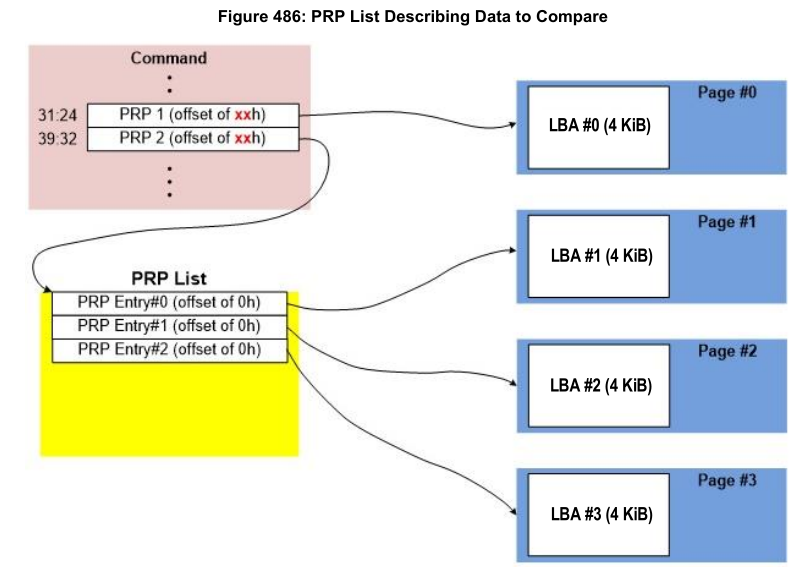

如下图表示了其中一种算法， PRP1 + PRP2：PRP1 is data address. PRP2 is PRP List.

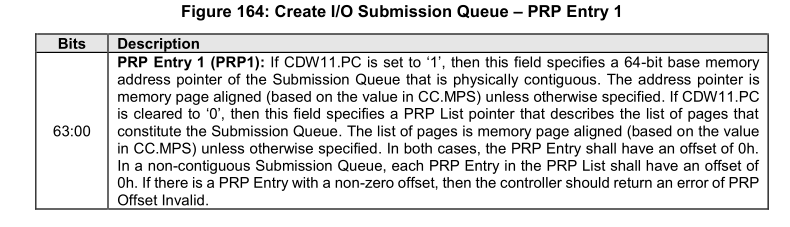

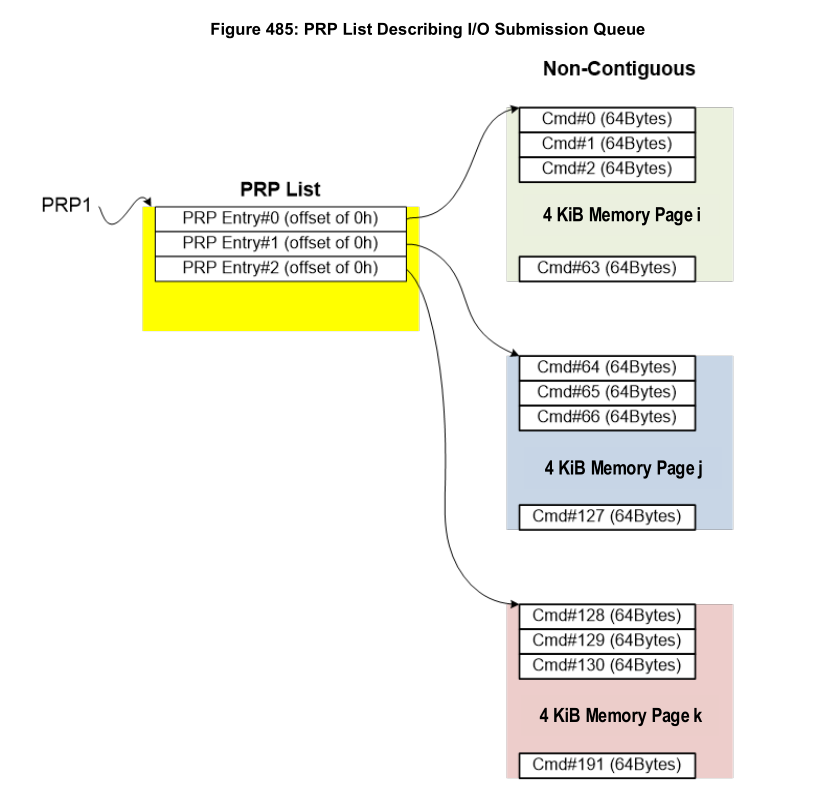

create Non-Contiguous I/O SQ

此时只用上了 PRP1，且 PRP 1 是一个 PRP List 指针。

相关配置

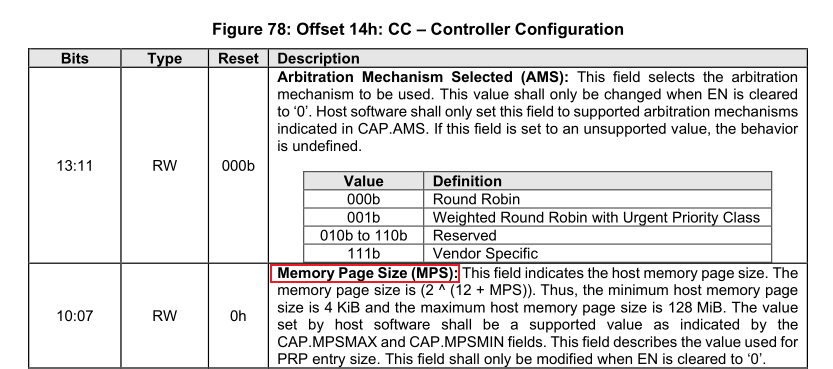

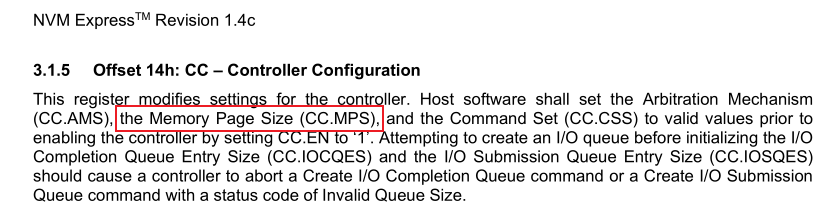

CC.MPS 内存页大小

1. physical memory page size 由 host 在“CC.MPS”中配置。即 Host 内存被划分为一个一个页，而页大小由 CC.MPS 决定。
2. The size of the Offset field 由 CC.MPS 中配置的物理内存页面大小决定。
3. CC 全称是 Controller Configuration。
4. MPS 全称是 Memory Page Size，指的是 host memory page size，即描述了PRP entry size。
5. page size 范围：4KiB~128 MiB。

因为 page size = (2 ^ (12 + MPS))，

而 MPS 为 4 bit，MPS 范围是1~15，

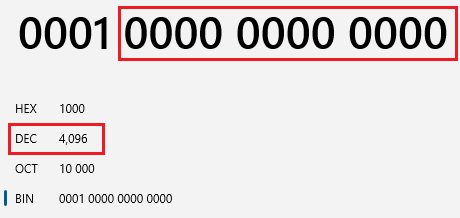

2 ^ 12 = 4096 Byte

2 ^ (12 + 15) = 128 MiB。

1. MPS 值必须设定在 CAP.MPSMAX 和 CAP.MPSMIN 的范围内。
2. 该字段只有当 EN 被清 0 才能修改。

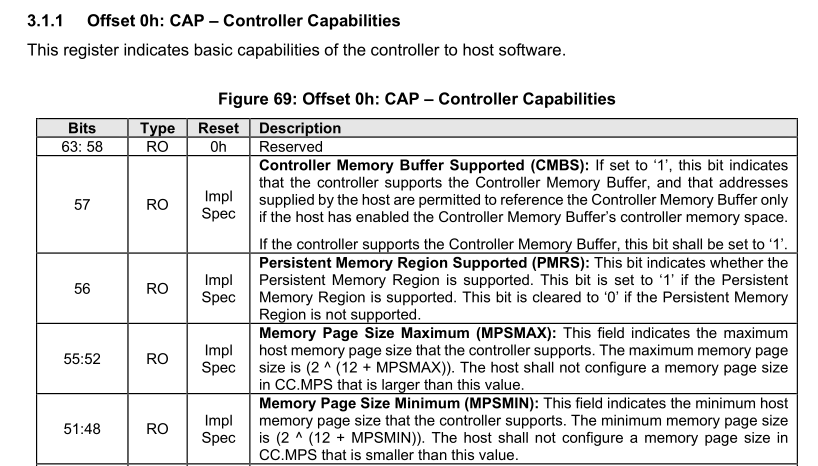

MPSMAX 和 MPSMIN

MPSMAX：host 不能设定 MPS 大于该值。

MPSMIN：host 不能设定 MPS 小于该值。

Queue 相关设定

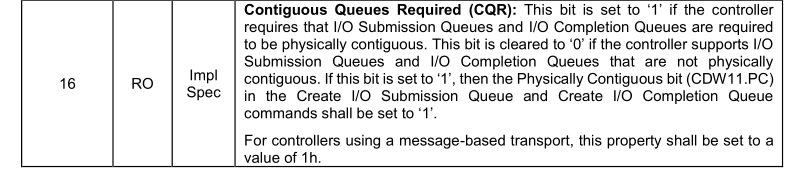

CAP.CQR 连续性要求

bits 16 设定为 1 时，controller 要求 I/O SQ/CQ 都必须是物理连续的。同时 CDW11.PC 都必须设定为 1。

设定为 0 时，I/O SQ/CQ 可以是不连续的。

Figure 38: Offset 0h: CAP – Controller Capabilities

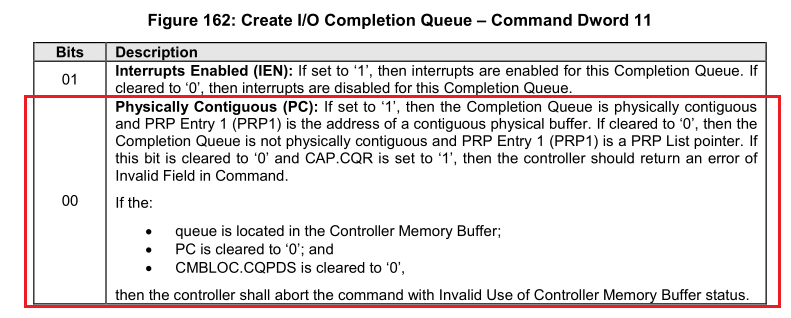

CDW11.PC

如果 CAP.CQR 为 1，但 CDW11.PC 被设为 0，则 controller 应该返回 error （Invalid Field in Command）。

如果 queue 是存放在 Controller Memory Buffer ……

PRP1

• 如果 CDW11.PC 设定为 1，则 PRP1 指向物理连续的 64 位内存地址。
• 如果 CDW11.PC 设定为 0，则 PRP1 则是一个 PRP List。即 I/O Queue 不连续。

Data Transfer 相关设定

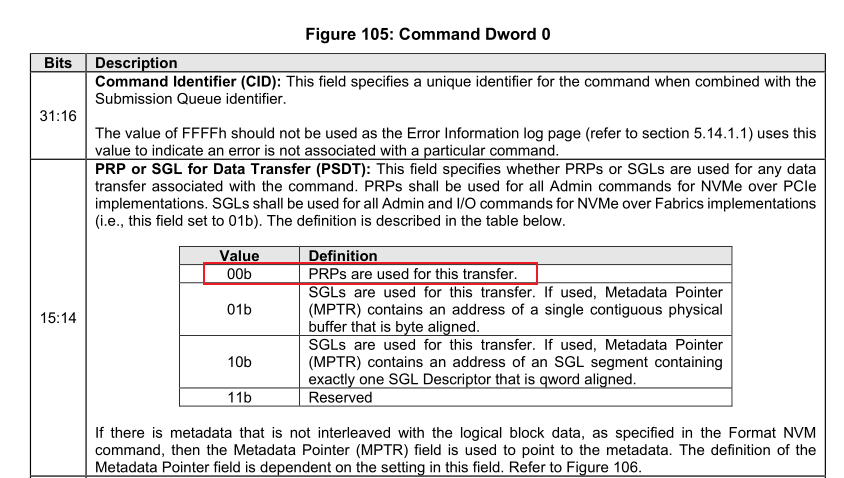

PSDT 使能设定

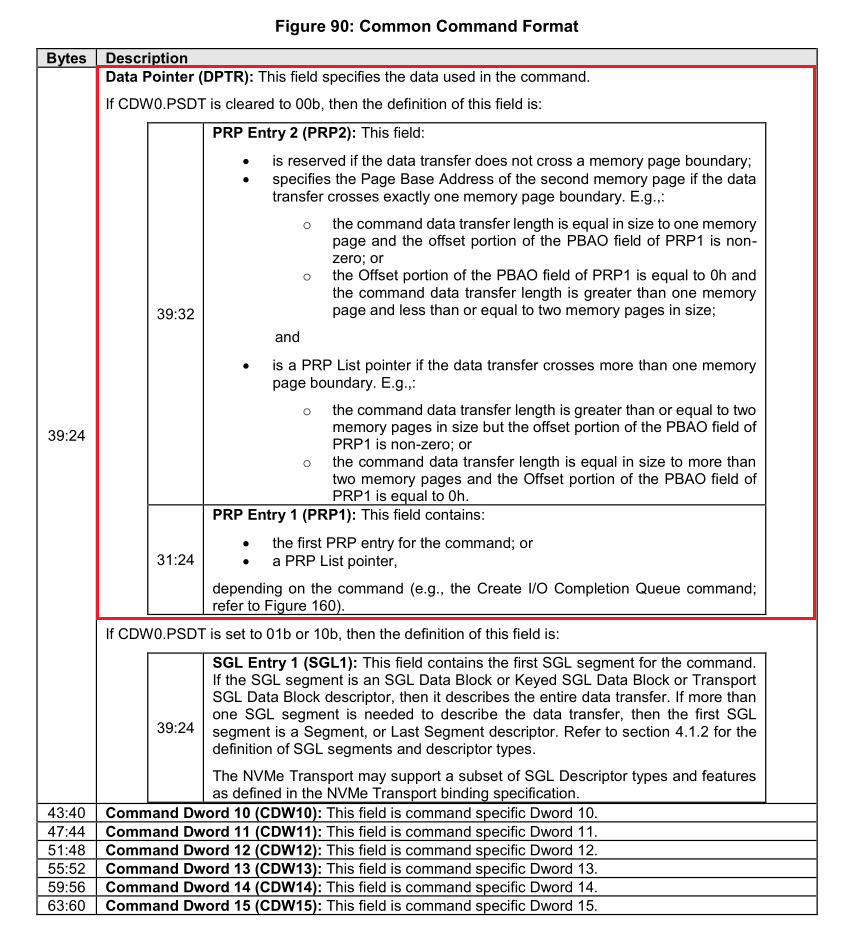

PRP Entry 设定 DPTR

PRP1（位域 31:24）

• 在数据传输时，无论数据长度如何，PRP1 都是指向 data 的。

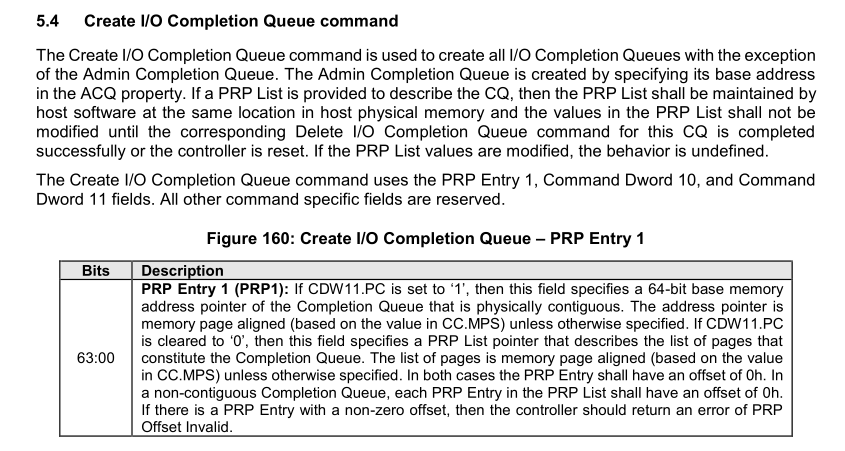

• 在 Create I/O Completion Queue 时，PRP1 是一个 PRP List pointer。详见前面章节（create Non-Contiguous I/O SQ）。

PRP2（位域 39:32）

不一定用到。

1. 如果数据传输没有跨越 memory page boundary （取决于CC.MPS 和 Offset），则用不上 PRP2。
2. 如果数据传输刚好跨越 memory page boundary，则 PRP2 指定第二个 page 的基地址。例如：

1. 1. 数据传输长度等于 1 个 memory page，同时 PRP1 的 Offset 不等于 0。
   2. 数据传输长度大于 1 个 memory page 且小于 2 个 memory page，同时 PRP1 的 Offset 等于0。

1. 如果数据传输跨越多个 memory page boundary，则 PRP2 为 PRP List pointer。

1. 1. 数据传输长度大于等于 2 个 memory page，PRP1 的 Offset 不等于0。
   2. 数据传输长度大于 2 个 memory page，同时 PRP1 的 Offset 等于0。

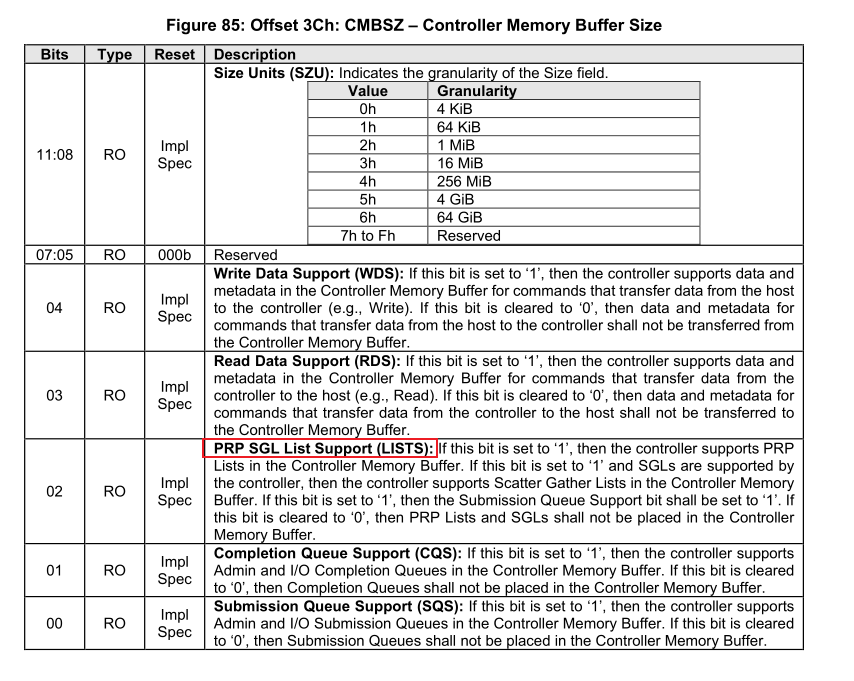

CMB 相关设定

PRP List 设定 LISTS

如下 bit 位 置1，则 controller 支持 PRP Lists。

注意事项

Admin cmd，只用 PRP 告诉 SSD 内存物理地址。

I/O cmd，既用 PRP，也用 SGL（详见其他章节）。

Reference

NVM Express® Base Specification, Revision 2.0e
