逐飞串口助手——基于tc264的示波器使用

一、下载逐飞串口助手

解压文件夹中的seekfree_assistant-master.zip；

解压成功后，点击逐飞助手V1.0.0.exe即可进入程序

二、将示波器使用例程导入ADS开发平台

1.解压文件夹中的Oscilloscopes_demo.zip

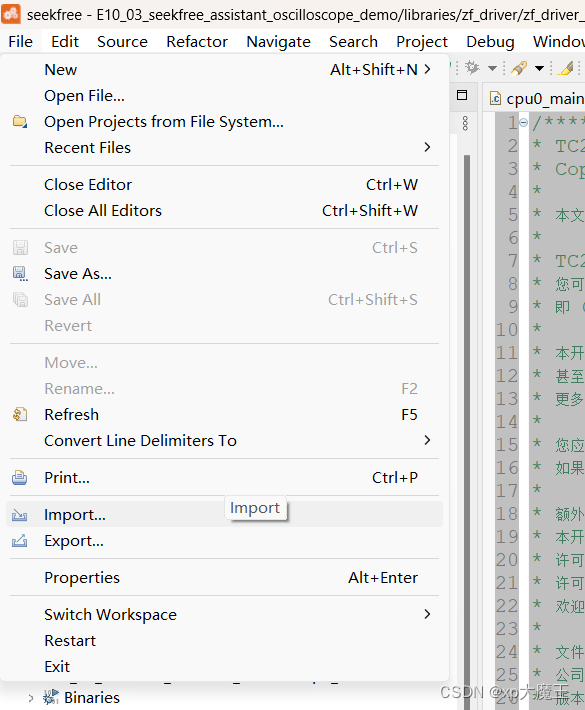

2.打开ADS开发平台，点击file-import

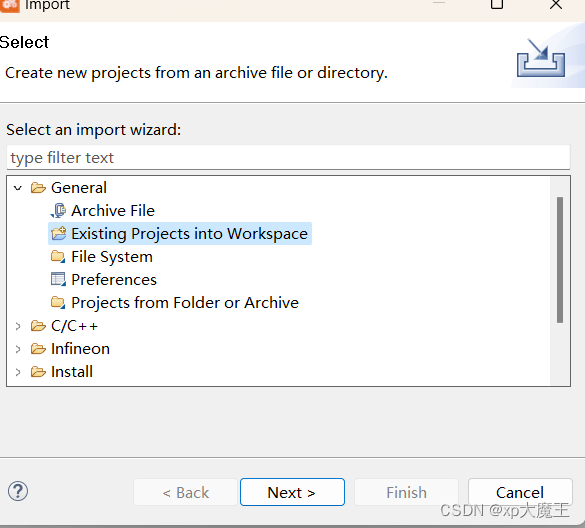

3.选择existing projects into work space

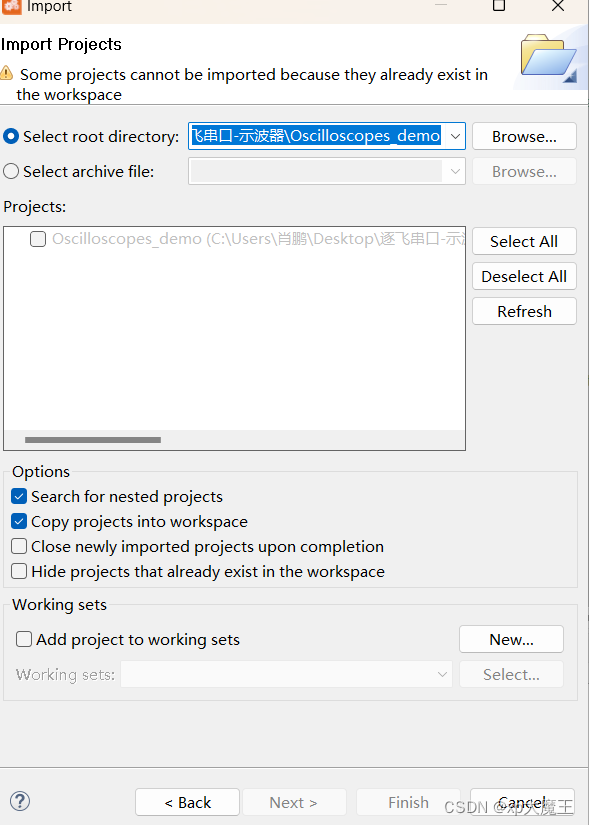

4.选择解压出的Oscilloscopes_demo文件夹，点击next,若跳出question窗口，点击yes to all

三、设置输出信号

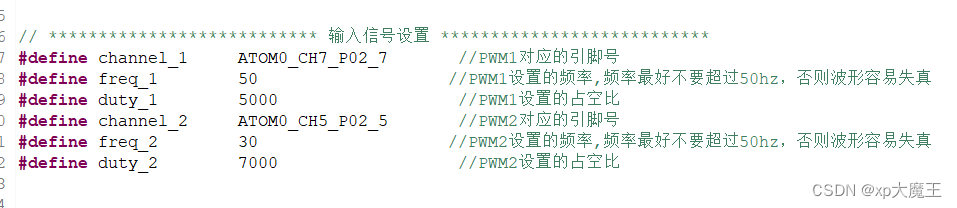

1. 在输入信号设置定义区，设置PWM信号参数，点击编译下载即可

四、查看波形

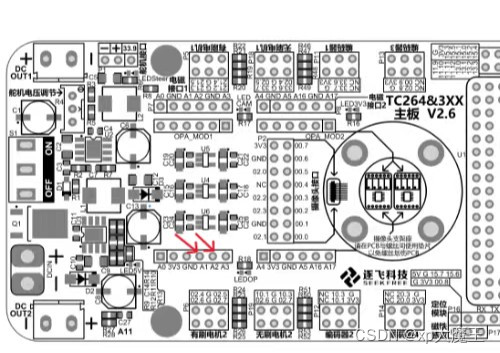

硬件连接：将PWM1信号接入红箭头指示的A1处，PWM2接入A2处（信号电压不要超过3.3v）

1. 打开串口，功能选项->示波器
2.

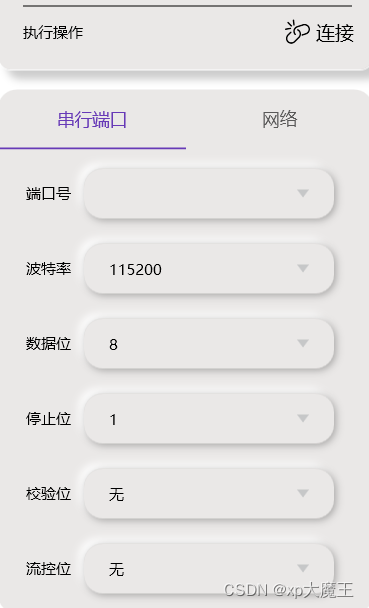

   按以下参数设置串口，点击连接
3.

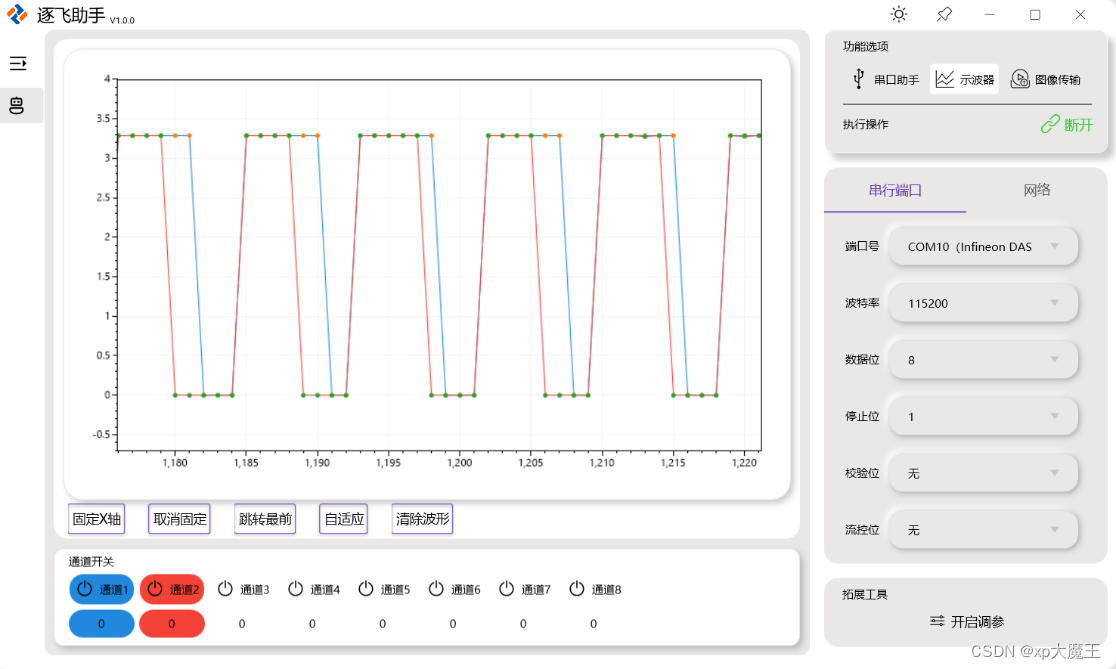

   连接后，图窗将显示PWM波形。对坐标轴进行微调即可看到PWM波形：点击自适应（类似于示波器的auto）->固定y轴，滚动鼠标滚轮即可伸缩x轴，效果如下：

（波形如果失真，检查杜邦线是否插紧，建议减小输入信号频率，或者重新编译下载程序）

        点击图窗的下方通道1、通道2,即可关闭或打开对应通道
