专业级双通道CAN FD分析仪的技术深度解析-CSDN博客

本文链接：https://blog.csdn.net/Triv2025/article/details/147890367

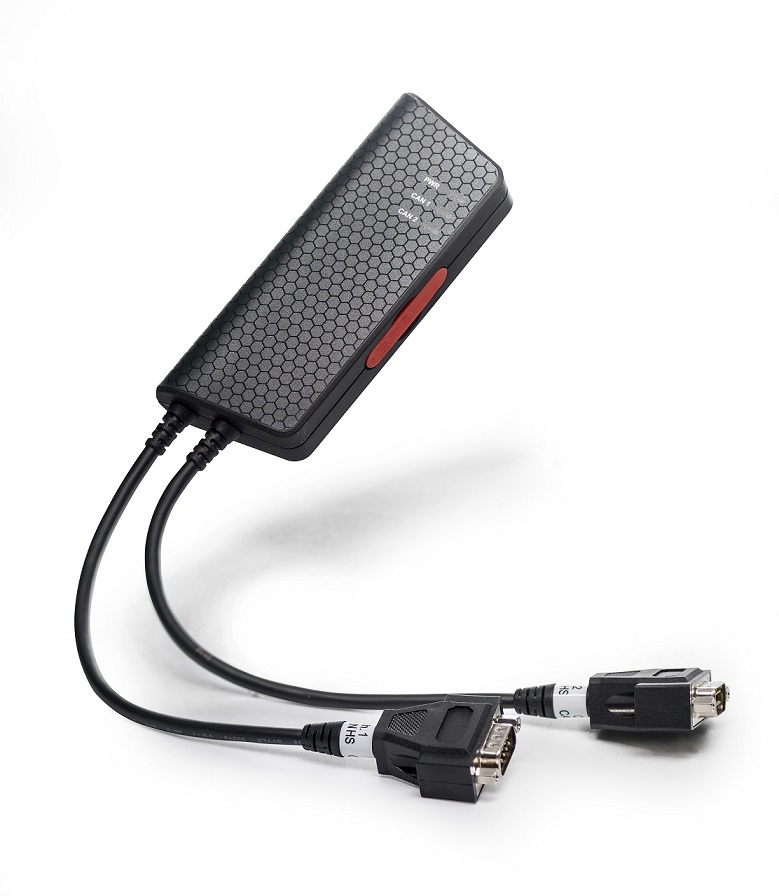

随着汽车电子和工业自动化对通信速率与数据容量的需求激增，CAN FD（灵活数据速率）协议逐渐成为行业主流。而面对多节点调试、高速数据记录和复杂总线分析的需求，工程师亟需一款兼具高性能、灵活性与可靠性的工具。Kvaser Memorator Pro 2xHS v2 凭借其双通道架构、CAN FD支持、脚本化定制能力和工业级设计，成为专业开发与测试场景中的理想选择。本文将从技术细节、应用场景与软件生态三方面深度剖析其核心价值。

一、核心技术解析

双通道CAN/CAN FD监控与同步
- 独立通道支持：双通道设计允许同时监控两个独立的CAN总线，支持传统CAN（最高1 Mbps）和CAN FD（最高8 Mbps，需物理层兼容）。每个通道均具备电隔离保护（2500 Vrms），有效抑制地环路干扰，确保信号完整性。
- MagiSync™时间同步技术：通过硬件级时间戳同步，确保跨通道数据的微秒级精度。当多台Kvaser设备连接至同一PC时，MagiSync™可实现全局时钟同步，简化多总线系统的联合分析。
智能数据记录与存储

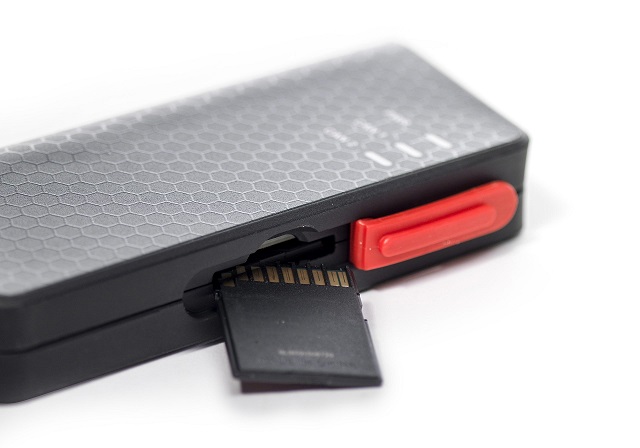

- 飞行记录模式：脱离PC独立运行时，设备通过内置SD卡（支持64GB，exFAT格式）实现持续数据记录。商业级SD卡覆盖-25°C至85°C，工业级版本（需选配）扩展至-40°C至85°C，满足极端环境需求。
- 触发与过滤机制：支持基于报文ID、数据内容或错误帧的触发条件，结合预过滤功能仅记录关键数据，减少存储冗余并提升分析效率。
可编程脚本引擎
- Kvaser t编程语言：用户可通过编写t脚本实现自动化操作，如动态修改过滤规则、触发特定动作（如发送报文或切换电源模式）。编译后的脚本直接加载至设备，无需外部软件干预。
- 示例场景：在车载网络测试中，脚本可设定当检测到特定故障码时，自动记录高密度数据并触发LED告警，实现无人值守监控。
无干扰监听与错误仿真
- 静音模式（Silent Mode）：设备在监听时完全隔离发送电路，避免因阻抗变化干扰总线，尤其适用于敏感系统（如安全气囊或制动系统）的在线诊断。
- 错误帧生成与检测：支持主动注入错误帧（LEC统计）、远程帧请求，模拟总线异常状态，验证节点设备的容错能力。

二、应用场景

汽车电子开发与验证
- CAN FD网络调试：针对ADAS、智能座舱等高速通信场景，验证8 Mbps下的数据吞吐量与实时性。
- ECU故障复现：通过回放记录的故障数据（如EMC干扰期间的报文丢失），加速根因分析。
工业自动化与物联网
- 多协议兼容性：支持J1939（商用车）、CANopen（工业控制）、NMEA 2000（船舶）等协议，适配跨行业设备互联。
- 产线终检：结合脚本自动化执行总线负载测试、节点响应验证，提升质检效率。
科研与教育
- 通信协议研究：利用错误注入功能，模拟网络攻击（如泛洪攻击），研究CAN总线安全机制。
- 教学实验：通过t脚本开发实践，帮助学生深入理解CAN协议栈与实时系统设计。

三、软件生态

Kvaser CANLIB SDK
- 多语言支持：提供C、C++、C#、Delphi、VB示例代码，覆盖Windows/Linux平台，降低开发门槛。
- API一致性：所有Kvaser设备共用同一API接口，确保代码可移植性。例如，为Memorator Pro编写的上位机工具可直接兼容Kvaser USB接口。
行业标准协议支持
- J2534/RP1210A兼容：无缝对接通用诊断工具（如Vector CANoe、PEAK-PCAN），适配OEM诊断需求。
- 即插即用驱动：支持Windows即插即用安装，快速接入现有测试台架。
配置与数据分析工具
- Kvaser Memorator Config Tool：图形化配置触发条件、过滤规则和电源模式，生成设备配置文件（.kme）。
