任务要求：

1. 深入了解VGA协议，理解不同显示模式下的VGA控制时序参数（行频、场频、水平/垂直同步时钟周期、显示后沿/前沿等概念和计算方式）；

（原理可参考课件、原子哥实验教材第18章或网上资料）

2. 通过Verilog编程，在至少2种显示模式下（640*480@60Hz,1024*768@75Hz）分别实现以下VGA显示，并对照VGA协议信号做时序分析：1）屏幕上显示彩色条纹；2）显示自定义的汉字字符（姓名-学号）；3）（FPGA方向同学做）输出一幅彩色图像。

3. 在Verilog代码中，将行、场同步信号中，故意分别加入一定 ms延时（用delay命令），观察会出现什么现象。

一、VGA介绍

VGA（Video Graphics Array）视频图形阵列是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA接口即电脑采用VGA标准输出数据的专用接口。VGA接口共有15针，分成3排，每排5个孔，显卡上应用最为广泛的接口类型，绝大多数显卡都带有此种接口。它传输红、绿、蓝模拟信号以及同步信号(水平和垂直信号)。

原理

常见接口之色差VGA接口(D-Sub接口)

说到VGA接口，相信很多朋友都不会陌生，因为这种接口是电脑显示器上最主要的接口，从块头巨大的CRT显示器时代开始，VGA接口就被使用，并且一直沿用至今，另外VGA接口还被称为D-Sub接口。

很多人觉得只有HDMI接口才能进行高清信号的传输，但这是一个大家很容易进入的误区，因为通过VGA的连接同样可以显示1080P的图像，甚至分辨率可以达到更高，所以用它连接显示设备观看高清视频是没有问题的，而且虽然它是种模拟接口，但是由于VGA将视频信号分解为R、G、B三原色和HV行场信号进行传输，所以在传输中的损耗还是相当小的。

VGA接口产生原因：显卡所处理的信息最终都要输出到显示器上，显卡的输出接口就是电脑与显示器之间的桥梁，它负责向显示器输出相应的图像信号。CRT显示器因为设计制造上的原因，只能接受数据总线输入，这就需要显卡能输出模拟信号。VGA接口就是显卡上输出模拟信号的接口，VGA接口，也叫D-Sub接口。虽然液晶显示器可以直接接收数字信号，但很多低端产品为了与VGA接口显卡相匹配，因而采用VGA接口。

特征

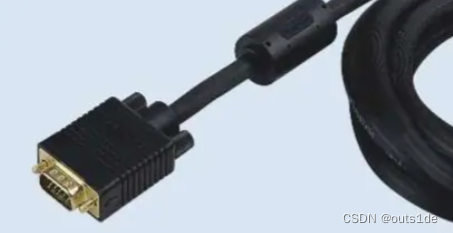

VGA接口是一种D型接口，上面共有15针孔，分成三排，每排五个。其中，除了2根NC（Not Connect)信号、3根显示数据总线和5个GND信号，比较重要的是3根RGB彩色分量信号和2根扫描同步信号HSYNC和VSYNC针。VGA接口中彩色分量采用RS343电平标准。RS343电平标准的峰值电压为1V。VGA接口是显卡上应用最为广泛的接口类型，多数的显卡都带有此种接口。有些不带VGA接口而带有DVI（Digital Visual Interface，数字视频接口）接口的显卡，也可以通过一个简单的转接头将DVI接口转成VGA接口，通常没有VGA接口的显卡会附赠这样的转接头。

大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。在经过D/A和A/D两次转换后，不可避免地造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。

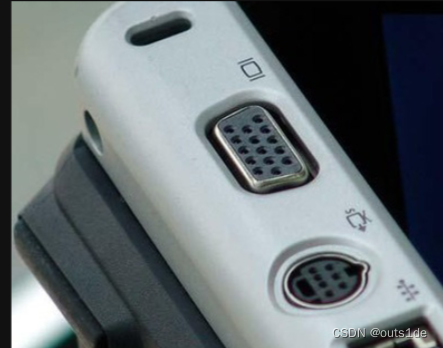

而且可以从接口处来判断显卡是独显还是集成显卡，VGA接口竖置的说明是集成显卡，VGA接口横置说明是独立显卡（一般的台式主机都可以用此方法来查看）。

二.VGA显示字符

该部分使用了EP4CE115F29C7

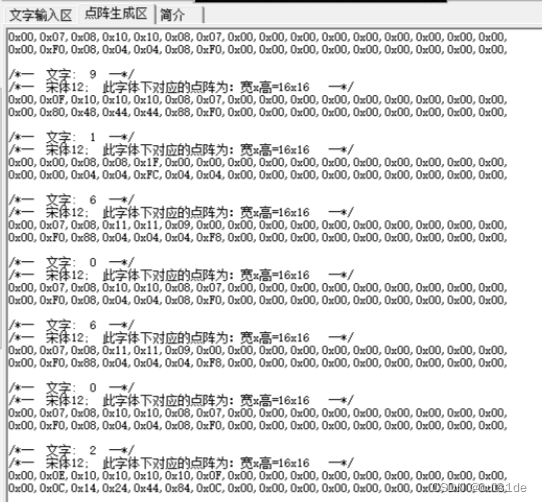

这里使用到了汉子点阵，之前学习过OLED的汉字显示，这里会用到同样的汉字点阵提取

说明：

这里使用点阵显示时，汉字是1616点阵，而符号或是数字或是英文字母是3216点阵。
点阵拼接时，用第一个字的前4位拼上下一个字的前4位…一直到最后一个字，它们构成VGA显示的一行。

代码实现:

module VGA_test(
OSC_50,     //原CLK2_50时钟信号
VGA_CLK,    //VGA自时钟
VGA_HS,     //行同步信号
VGA_VS,     //场同步信号
VGA_BLANK,  //复合空白信号控制信号  当BLANK为低电平时模拟视频输出消隐电平，此时从R9~R0,G9~G0,B9~B0输入的所有数据被忽略
VGA_SYNC,   //符合同步控制信号      行时序和场时序都要产生同步脉冲
VGA_R,      //VGA绿色
VGA_B,      //VGA蓝色
VGA_G);     //VGA绿色
 input OSC_50;     //外部时钟信号CLK2_50
 output VGA_CLK,VGA_HS,VGA_VS,VGA_BLANK,VGA_SYNC;
 output [7:0] VGA_R,VGA_B,VGA_G;
 parameter H_FRONT = 16;     //行同步前沿信号周期长
 parameter H_SYNC = 96;      //行同步信号周期长
 parameter H_BACK = 48;      //行同步后沿信号周期长
 parameter H_ACT = 640;      //行显示周期长
 parameter H_BLANK = H_FRONT+H_SYNC+H_BACK;        //行空白信号总周期长
 parameter H_TOTAL = H_FRONT+H_SYNC+H_BACK+H_ACT;  //行总周期长耗时
 parameter V_FRONT = 11;     //场同步前沿信号周期长
 parameter V_SYNC = 2;       //场同步信号周期长
 parameter V_BACK = 31;      //场同步后沿信号周期长
 parameter V_ACT = 480;      //场显示周期长
 parameter V_BLANK = V_FRONT+V_SYNC+V_BACK;        //场空白信号总周期长
 parameter V_TOTAL = V_FRONT+V_SYNC+V_BACK+V_ACT;  //场总周期长耗时
 reg [10:0] H_Cont;        //行周期计数器
 reg [10:0] V_Cont;        //场周期计数器
 wire [7:0] VGA_R;         //VGA红色控制线
 wire [7:0] VGA_G;         //VGA绿色控制线
 wire [7:0] VGA_B;         //VGA蓝色控制线
 reg VGA_HS;
 reg VGA_VS;
 reg [10:0] X;             //当前行第几个像素点
 reg [10:0] Y;             //当前场第几行
 reg CLK_25;
 always@(posedge OSC_50)
    begin
      CLK_25=~CLK_25;         //时钟
    end
    assign VGA_SYNC = 1'b0;   //同步信号低电平
    assign VGA_BLANK = ~((H_Cont<H_BLANK)||(V_Cont<V_BLANK));  //当行计数器小于行空白总长或场计数器小于场空白总长时，空白信号低电平
    assign VGA_CLK = ~CLK_to_DAC;  //VGA时钟等于CLK_25取反
    assign CLK_to_DAC = CLK_25;
 always@(posedge CLK_to_DAC)
    begin
        if(H_Cont<H_TOTAL)           //如果行计数器小于行总时长
            H_Cont<=H_Cont+1'b1;      //行计数器+1
        else H_Cont<=0;              //否则行计数器清零
        if(H_Cont==H_FRONT-1)        //如果行计数器等于行前沿空白时间-1
            VGA_HS<=1'b0;             //行同步信号置0
        if(H_Cont==H_FRONT+H_SYNC-1) //如果行计数器等于行前沿+行同步-1
            VGA_HS<=1'b1;             //行同步信号置1
        if(H_Cont>=
