具体的设计要求如下：
1．完成电桥测量电路的计算与仿真
2．在Excel下绘制曲线，体现变化值与输出电压的关系
3．采用多种放大器对电桥进行放大，如运算放大器、仪表放大器、三极管放大等
4．采用运算放大器设计PCB
本设计主要使用了 LM358、AD620和2SC1815等元器件实现电桥的放大操作和设计，运用Multisim平台进行电路仿真，运用AD绘制原理图和PCB文件。

电桥测量电路在现代电子技术中应用广泛，其可以广泛应用于各种物理量的测量，如温度、压力、液位等等，具有测量精度高、灵敏度高、抗干扰能力强等特点。本文旨在介绍电桥测量电路的设计与仿真，并且通过Excel绘制曲线，体现变化值与输出电压的关系。同时，本文也会采用多种放大器对电桥进行放大，如运算放大器、仪表放大器、三极管放大等，并且会采用运算放大器设计PCB。

1. 电桥测量电路的计算与仿真

首先，我们需要明确电桥测量电路的原理和计算方法。电桥由四个电阻组成，可以通过调节其中一位电阻来改变整个电桥的电阻值，从而使电桥平衡。其平衡时输出电压为零，当电桥不处于平衡状态时，输出的电压即为变化值。基于这个原理，我们可以通过对电桥电阻值的测量来判断变化量。

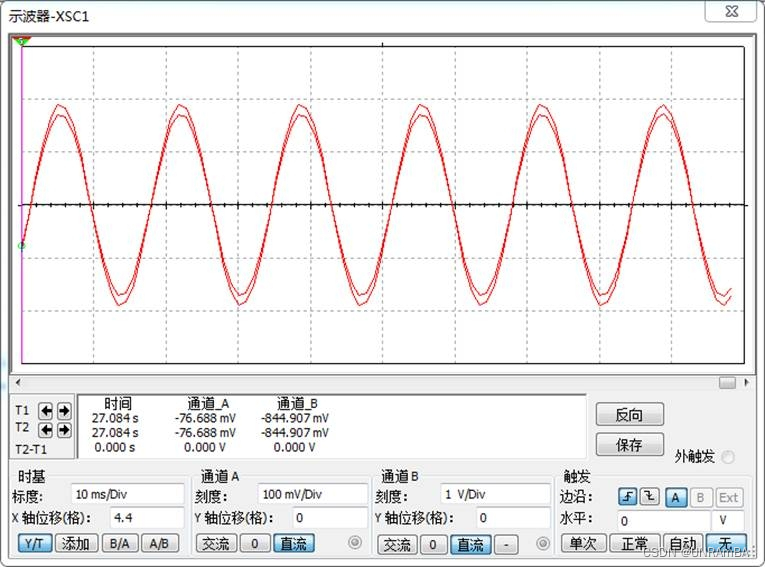

在电桥的设计过程中，我们需要考虑的因素有很多，如电桥是否稳定、抗干扰能力等等。为了保证电桥的稳定和精度，我们可以通过Multisim平台进行电路仿真，来对电桥进行测试和优化。

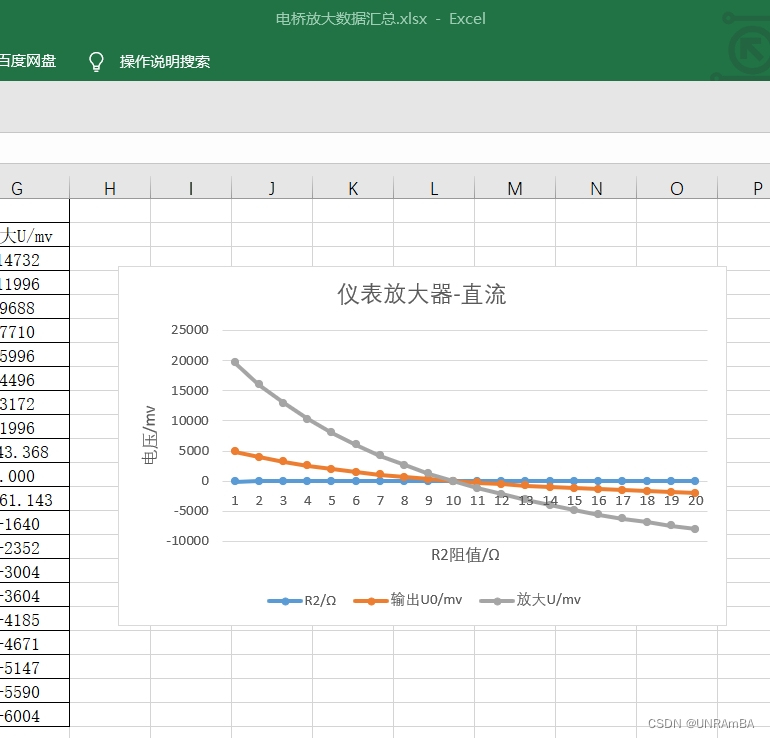

1. 在Excel下绘制曲线

在电桥的设计中，我们需要将变化值与输出电压的关系通过曲线图进行展示。为了实现这个目的，我们可以在Excel下绘制出曲线图。在曲线图中，我们可以清楚地看到输出电压随着变化值的增加而增加的情况。

1. 采用多种放大器对电桥进行放大

在电桥的测量过程中，输出信号的幅值往往比较小，因此需要进行放大操作，以便提高输出信号的幅值，从而得到更好的测量效果。在本文中，我们采用了多种放大器对电桥进行放大，如运算放大器、仪表放大器、三极管放大等。

其中，运算放大器可以很好地实现电桥信号的放大，其具有放大倍数高、输出稳定、线性度好等特点。我们使用LM358运算放大器对电桥信号进行放大，并且通过原理图和PCB文件进行设计和制作。此外，我们还可以采用AD620等元件来实现电桥信号的放大。

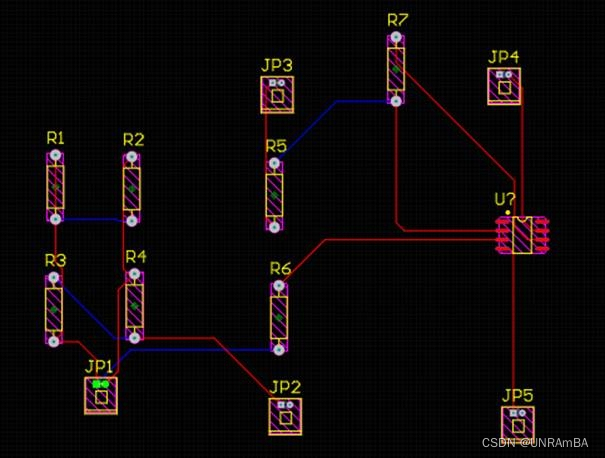

1. 采用运算放大器设计PCB

为了实现电桥测量电路的集成化和稳定性，我们可以采用运算放大器设计PCB的方式。通过PCB的制作，我们可以将电桥测量电路的各个组成部分连接起来，从而实现整个系统的稳定性和精度的提升。在设计PCB时，我们需要考虑多种因素，如布线、阻抗匹配、电源分配等等。

综上所述，本文主要介绍了电桥测量电路的设计与仿真，以及采用多种放大器对电桥进行放大和采用运算放大器设计PCB的方法。这些方法可以使得电桥测量电路在实际应用中具有更好的稳定性和精度，从而实现更高效、更准确的测量操作。
