桥式电路在传感器的测量电路中的应用（电阻应变片）

 电阻应变片的测量电路

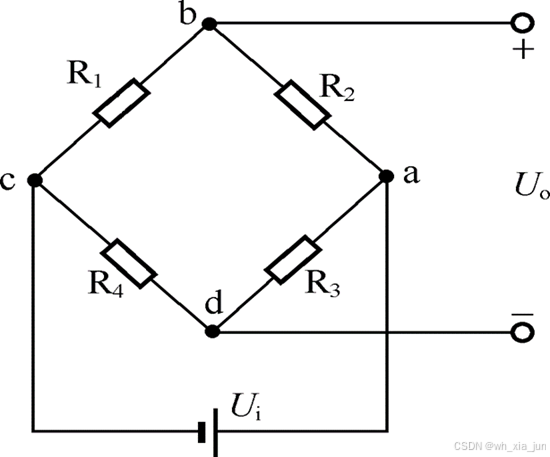

• 常用的测量电路是电桥电路，这里主要介绍直流电桥电路：• 常用的测量电路是电桥电路，这里主要介绍直流电桥电路 ：

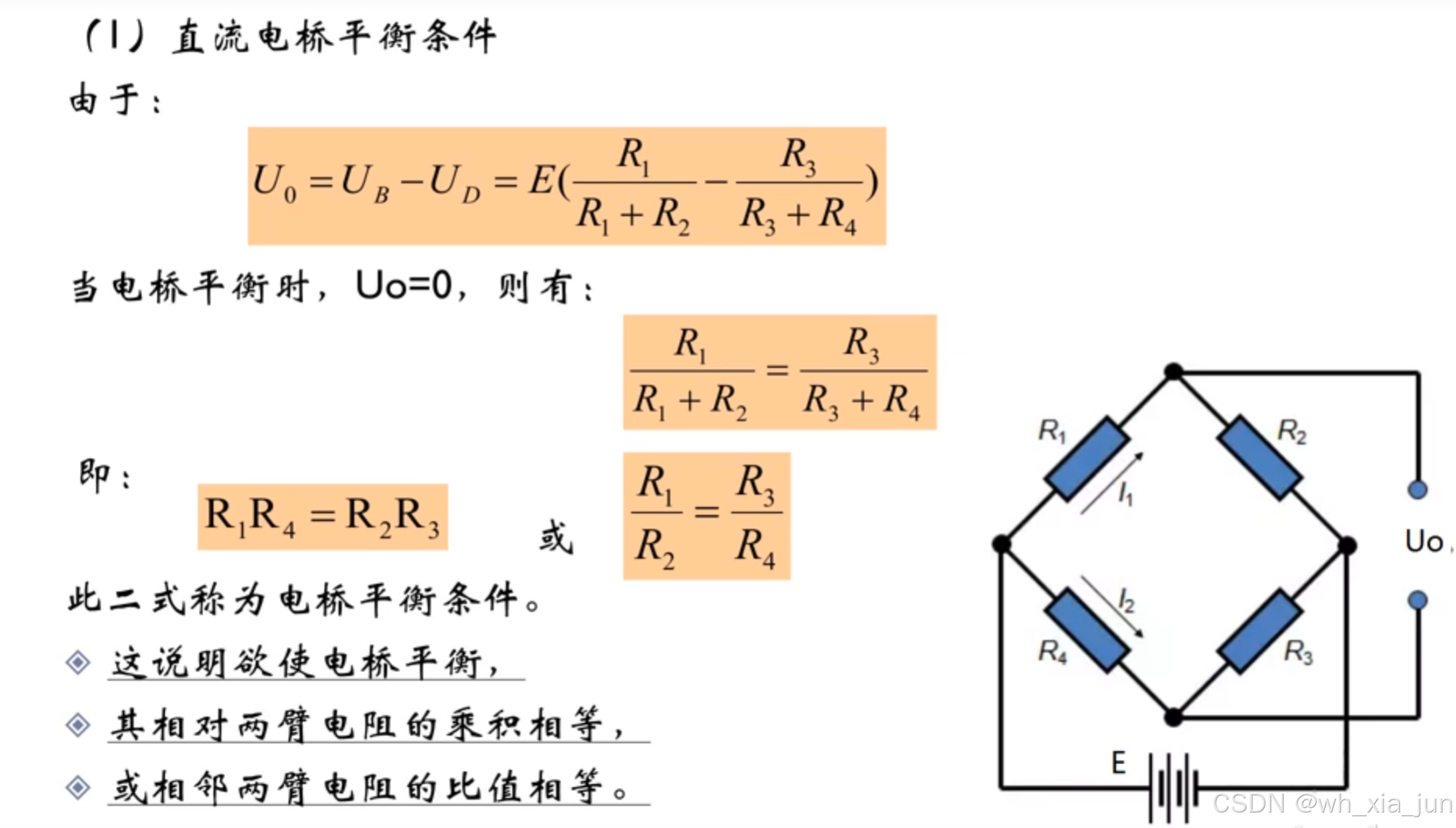

 原理基本上是中学物理知识，不是吗。

再总结2点：

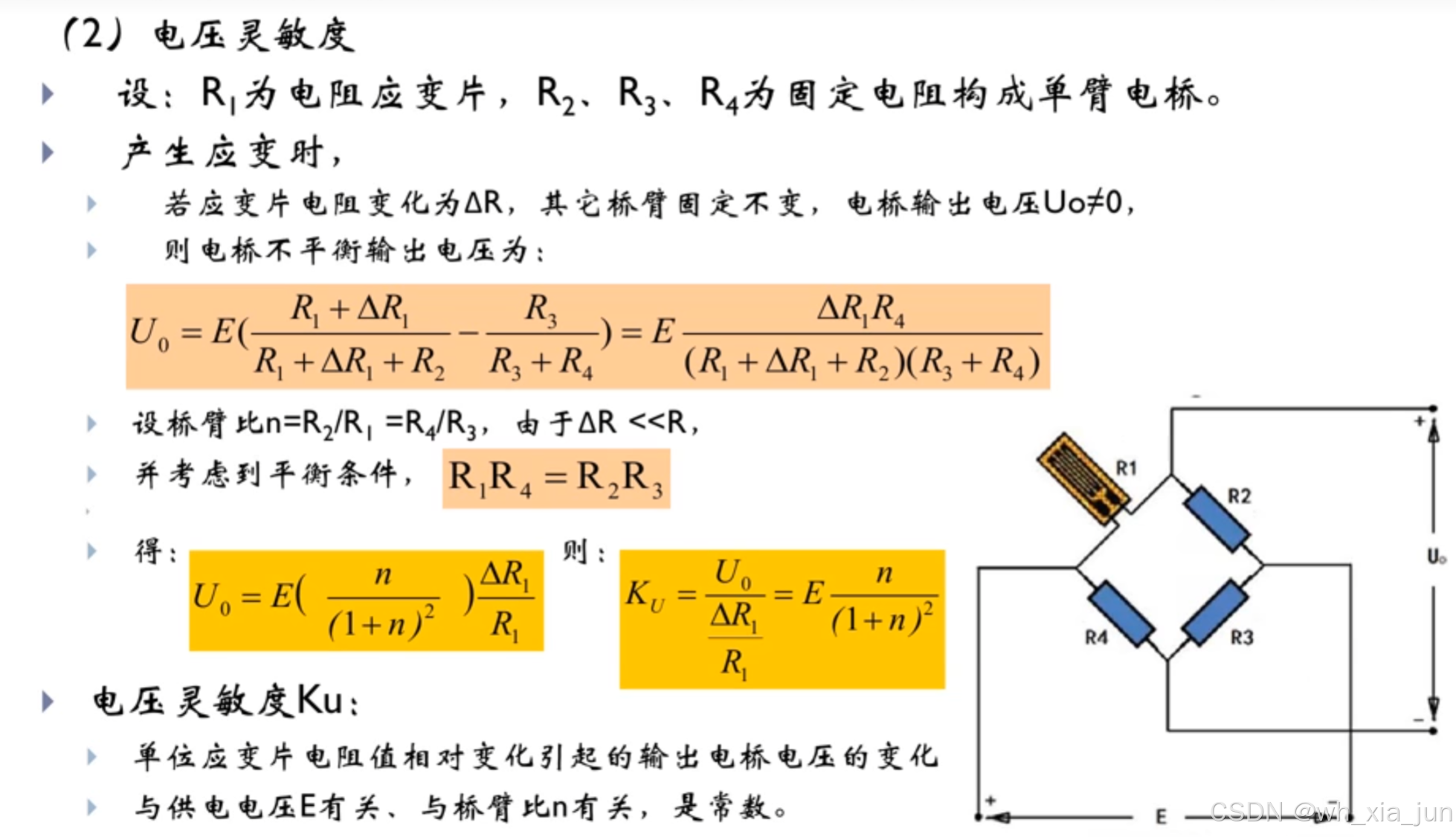

灵敏度只与电压与桥臂比有关

利用桥式电路，解决温度引起的误差。

 利用电桥，解决非线性问题

全桥差动电路进一步提示

 仅仅是电路的改变 就能解决灵敏度 温度误差、非线性问题

总结

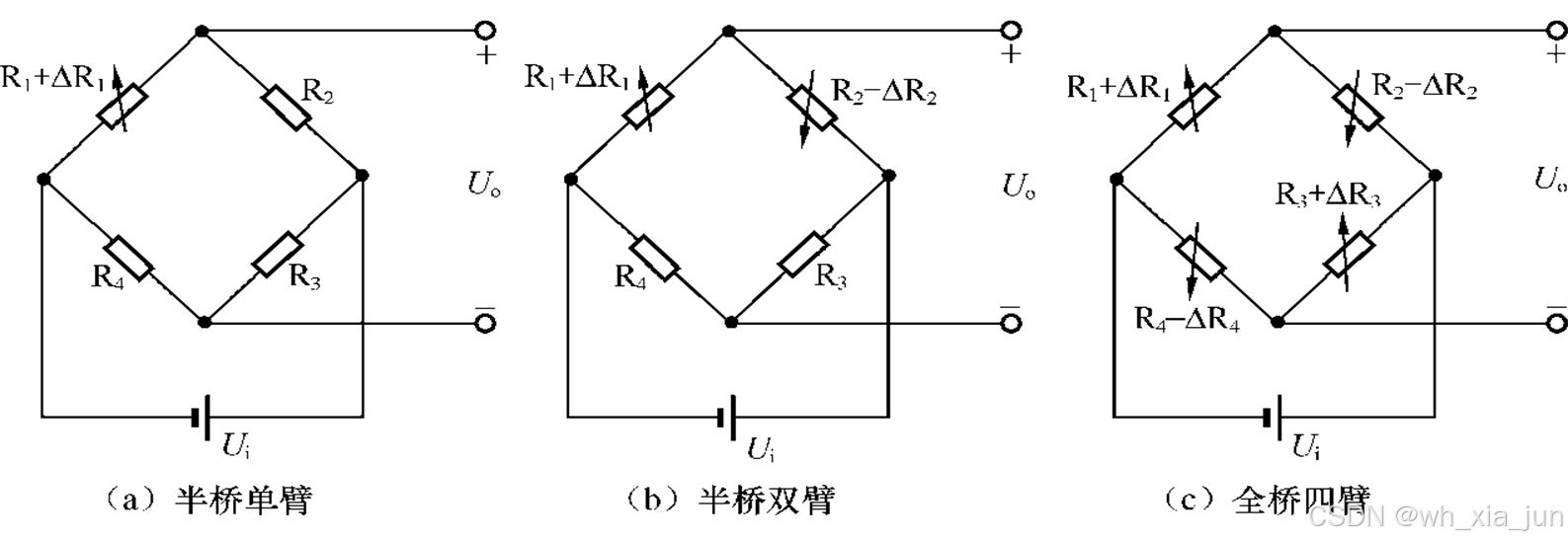

• 电桥的工作方式有：单臂电桥、双臂电桥（半桥）和全桥三种 ：



 这个再补充说明一下：

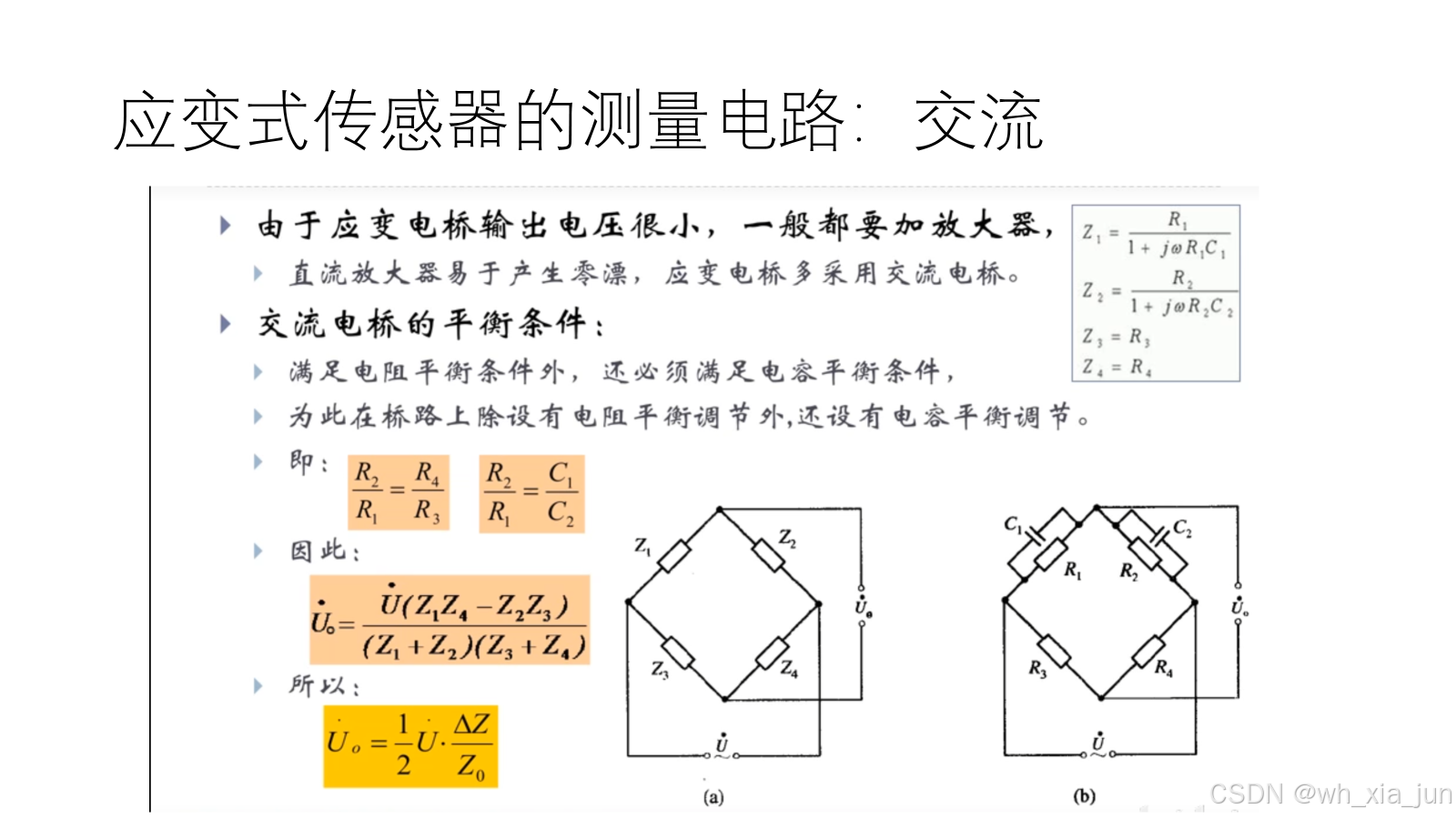

一、寄生电容的存在

在应变片传感器的测量电路中，特别是使用桥式电路时，电路的四个桥臂之间会存在寄生电容。这些寄生电容会对交流电的通过产生一定的阻力，即容抗。因此，在设计交流测量电路时，必须考虑这些寄生电容对电路性能的影响。

二、电容对电路平衡的影响

在桥式电路中，为了保持电路的平衡，需要满足电阻平衡条件。然而，由于寄生电容的存在，电路的平衡状态还会受到电容的影响。如果忽略电容的影响，可能会导致电路在交流信号下无法保持平衡，从而影响测量结果的准确性。

三、交流信号的频率特性

交流信号的频率对电容的容抗有直接影响。随着频率的增加，电容的容抗会减小，这意味着高频信号更容易通过电容。因此，在应变片传感器的交流测量电路中，如果信号频率较高，电容的影响将更加明显。为了准确测量高频信号，必须充分考虑电容对电路性能的影响。

四、提高测量精度和稳定性

考虑电容的影响并采取相应的措施（如进行电容平衡调节）可以显著提高应变片传感器交流测量电路的精度和稳定性。通过精确调节电路中的电容值，可以减小寄生电容对电路性能的影响，从而确保测量结果的准确性。

这不仅可以确保电路的平衡和稳定性，还可以提高测量精度和可靠性。因此，在设计和调试应变片传感器的交流测量电路时，必须充分考虑电容的影响并采取相应的措施来减小其影响。
