MAX3485实用RS485接口电路10Mbps256节点支持3V-5V

陆续提供实用电路并提供LCEDA格式原理图：`

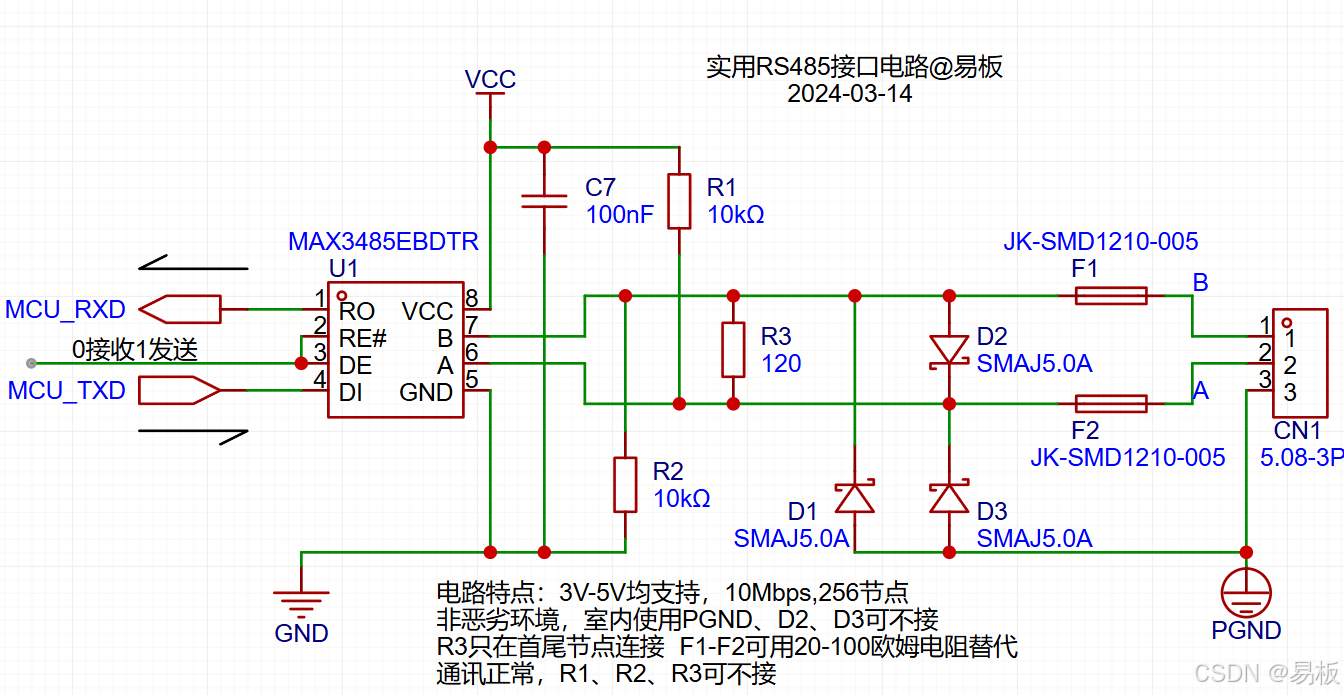

1.MAX3485实用RS485接口电路

特点：3V-5V均支持，10Mbps,256节点

2.MAX3485概述

该芯片支持3-5V供电，支持10M波特率，该IC支持256节点。
MAX3485E是一款 3.3V 供电、半双工、低功耗，功能完全满足 TIA/EIA-485 标准要求的 RS-485收发器。
MAX3485E包括一个驱动器和一个接收器，两者均可独立使能与关闭。当两者均禁用时，驱动器与接收器均输出高阻态。MAX3485 具有 1/8 负载，允许 256个MAX3485E收发器并接在同一通信总线上。可实现高达 10Mbps的无差错数据传输 。
MAX3485E工作电压范围为 3.0~5V，具备失效安全（fail-safe）、过温保护、限流保护、过压保护等功能。

3.器件说明

1，非恶劣环境，室内使用时PGND、D2、D3可不接
2，R3只在首尾节点连接
3，F1-F2可用20-100欧姆电阻替代
4，通讯正常，R1、R2、R3可不接
5，485电路多个节点连接时应实用手拉手连接方式。

4.MAX3485特点

3-5V 电源供电，半双工；
