3.3V到5V的负电源产生电路(电荷泵电压反相器)SGM3204输出电流0.2A封装SOT23-6

前言

SGM3204 非稳压 200mA 电荷泵负电源产生电路，LCEDA原理图请访问资源

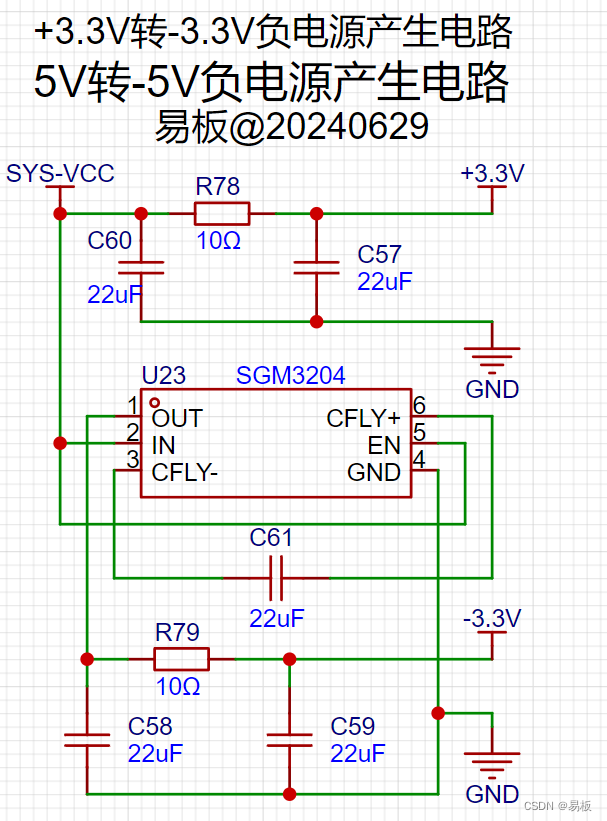

SGM3204电荷泵负电源产生电路

SGM3204电荷泵负电源产生电路

一般描述

SGM3204从 1.4V 至 5.5V 的输入电压范围产生非稳压负输出电压。
该器件通常由 5V 或 3.3V 的预稳压电源轨供电。由于其宽输入电压范围，两个或三个镍镉、镍氢或碱性电池以及一个锂离子电池也可以为它们供电。
只需三个外部电容器即可构建一个完整的DC/DC电荷泵逆变器。整个转换器采用小型封装，可构建在50mm^2的电路板面积上。通过更换通常需要通过集成电路启动负载所需的肖特基二极管，可以进一步减少电路板面积和元件数量。
该SGM3204可提供 200mA 的最大输出电流，在宽输出电流范围内具有大于 80% 的典型转换效率。
该SGM3204采用 SOT-23-6 封装。其工作温度范围为-40°C至+85°C。

SOT-23-6封装SGM3204丝印和外观

特征

反相输入电源电压
高达 200mA 的输出电流
输入电压范围： 1.4V 至 5.5V
静态电流：1.5mA （TYP）
950kHz 开关频率
集成有源肖特基二极管，用于启动负载
-40°C至+85°C工作温度范围
采用绿色 SOT-23-6 封装

应用

LCD偏置
射频功率放大器的砷化镓偏置
便携式仪器中的传感器电源
双极放大器电源

绝对最大额定值

电压范围
IN至GND…-0.3V至6V
输出至GND…-6V至0.3V
CFLY- 至 GND…0.3V 至 VOUT - 0.3V
CFLY+至GND…-0.3V至VIN + 0.3V
连续输出电流…250毫安
工作温度范围…-40°C 至 +85°C
结温…150°摄氏度
存储温度范围…-65°C 至 +150°C
引线温度（焊接，10s）…260°摄氏度
ESD敏感性
HBM…7000伏
MM…400伏

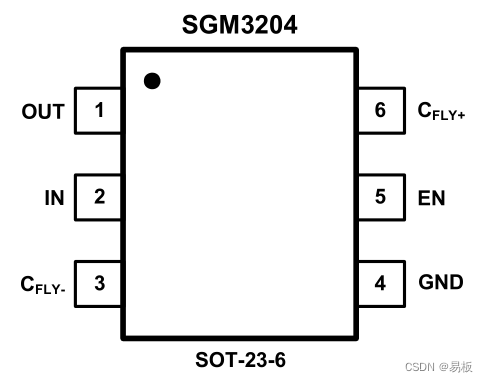

SGM3204引脚定义（俯视图）

SGM3204引脚定义

引脚说明

名称	引脚	功能
OUT	1	功率输出，VOUT = -VIN。使用输出滤波电容 COUT 将 OUT 旁路至 GND。
IN	2	电源输入。连接到 1.4V 至 5.5V 范围内的输入电源。使用与跨接电容具有相同值的电容器将 IN 旁路到 GND。
CFLY-	3	跨接电容器 CFLY 的负极端子。
GND	4	接地。
EN	5	启用控制。当EN = “高电平”时，芯片处于活动模式。当EN = “低电平”时，芯片处于关断模式。
CFLY+	6	跨接电容 CFLY 的正极端子。

详细说明

工作原理

SGM3204电荷泵反转施加到输入端的电压。为获得最佳性能，请使用低等效串联电阻 （ESR） 电容器（例如陶瓷）。

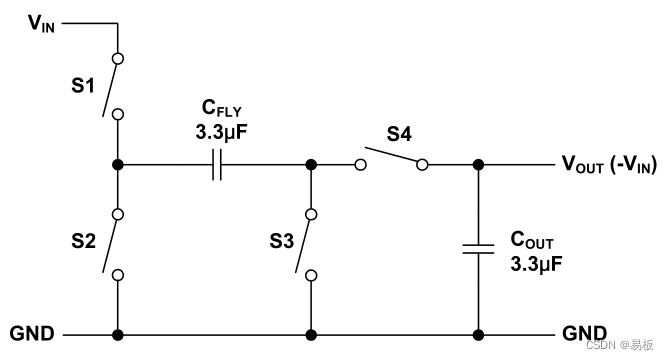

在前半个周期内，开关 S2 和 S4 打开，开关 S1 和 S3 闭合，电容器 CFLY 充电至 VIN 的电压。在后半周期，S1 和 S3 开盘，S2 和 S4 收盘。这将CFLY的正极端连接到GND，将负极端连接到VOUT。通过并联CFLY，COUT带负电。输出端的实际电压比-VIN更为正，因为开关S1 - S4具有电阻，负载从COUT漏电。

图 1. 电荷泵工作原理

电荷泵输出电阻

SGM3204设备不是电压调节器。电荷泵输出源极电阻在室温下约为4.2Ω （VIN = 5V），轻负载时VOUT接近5V。随着负载电流的增加，VOUT将向GND下降。
V O U T = − （ V I N − R O U T
