光电耦合器光耦输入电阻输出电阻选择及光耦保护

前言：

图1 普通贴片光耦外形

光电耦合组件是以光作为媒介来传输信号的一种组件，主要功能是让输入及输出电路之间，可以通过隔离的方式传送电信号，光电耦合组件(英语：Optical coupler，或英语：Photocoupler)，亦称光耦合器、光隔离器以及光电隔离器，简称光耦。在两个不共地的电路之间传送信号，即使两电路之间有高压也不会互相影响，提高其抗干扰能力和可靠度及稳定性，可用于开关设备，或用在两个需要隔离装置之间的数据传输。
光电耦合器是常用的电信号隔离器件之一，其他隔离方式还有变压器隔离、磁隔离、电容隔离。
光耦型号众多，本文以普通光耦说明。

光耦输入电阻选择

1，选择合适限流电阻，电流范围取下限,输入电流按0.5-5毫安选择，尽量取下限。24V可以使用30K-5.1K的输入电阻。
光耦的输入LED发光二极管的VF正向导通压降一般在1.7V左右，与电流和温度相关。如输入电压5V，光耦电流按1毫安计算，则计算方法为：
计算电阻2端电压，即电阻上的压降，为输入电压减光耦的VF正向导通压降，为：5V-1.7V=3.3V
使用欧姆定律计算电阻值，电阻=电压除以电流，则：3.3V/1毫安=3.3K$\Omega$，因为我们直接除以毫安，所以结果需要乘以1000，因此结果就是电阻的K$\Omega$ 。

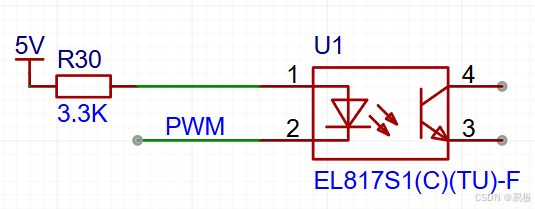

图2 光耦LED限流电阻
该图用于示例，PWM为0有效，也就是PWM为0的情况下光耦导通，也可以从光耦阳极输入信号，设计为高电平光耦导通。

光耦输出电阻选择

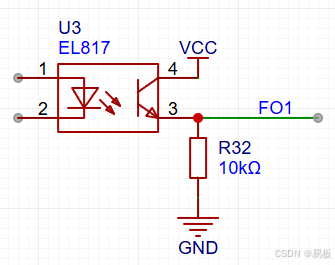

图3 光耦导通输出高电平

图4 光耦导通输出低电平

输出电阻需要留意CTR电流传输比这个参数，CTR按光耦手册的CTR参数取下限，如手册中CTR参数为50-600,则按50选取，50就是输出电流是输入电流的一半。
输出电流不要超过输入电流的一半，建议按输入电流的1/20-1/4 选取，信号传输没问题。
需要大电流的输出接三极管再控制其他负载。或参考下表选择CTR大的光耦，如选取最小100或200或300%。或选择达林顿输出光耦。

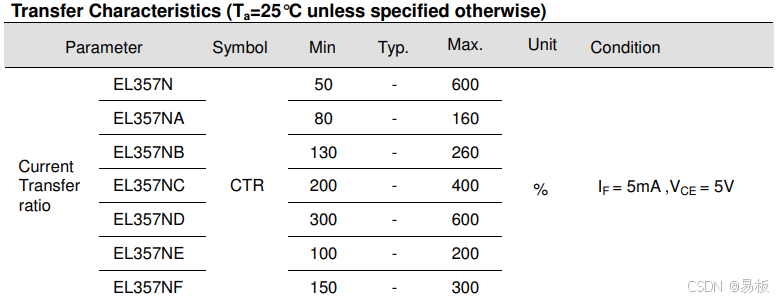

图5 CTR电流传输比
光耦输出VCE约等于0，如输出5V，则5V除以上述10K电阻为500微安。在光耦LED输入大于1毫安电流，光耦CTR大于50%情况下，可以正常工作，取值范围10-100K。

光耦保护

光耦输入保护

一般试验，以及电路能够确定光耦输入电流方向的，不需要光耦输入保护，但如果是交给用户使用的，则必须要设计光耦输入保护。
反向电压保护：光耦的输入反向并联一个1N4148二极管，任何二极管都可以。
高压保护，主要提高光耦的输入限流电阻的阻值，并使用小功率的电阻，如使用0402或0603封装的电阻，如使用24K的输入电阻，用户接入高电压DC310V，则电阻将烧毁。24K的电阻在24V输入电压情况下可以工作，但在5V或3.3V电路中不适用。

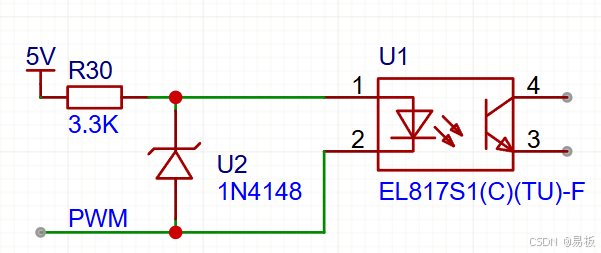

图6 光耦输入反向并联一个1N4148二极管

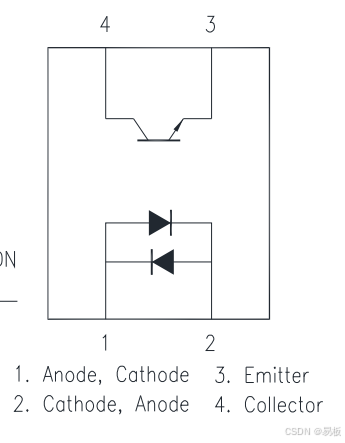

图7 交流光耦
光耦内部集成了2个LED发光二极管的，如LTV-354T等，则不需要再外接1N4148二极管保护。

光耦寿命

光耦的寿命和LED电流IF及工作环境温度及工作环境温度有关；
寿命是指CTR降到初始值的50%的时间.
因此，降低输入电流，以及将CTR降额使用，可提高光耦的寿命。

光耦输出保护

一般情况下，不需要设计光耦输出保护，仅在现场环境特别恶劣，电磁干扰严重，或者输出可能与高压连接或会产生负电压的情况下，需要设计光耦输出保护。保护原则是光耦VCEO集电极-发射极电压不过压，以及VCEO的反向保护。
可以在光耦的输出接一个反向并联的1N4148或一个稳压二极管，稳压二极管的最小导通电压需要大于光耦输出端的工作电压。

24V是工业上最常用的电压，在这电压下工作的二极管太多了。要想长期工作，需要注意保护。

电流传输比(Current Transfer Ratio , CTR)

电流传输比(CTR)的定义为输出电流和输入电流的比值
$$\frac{Ic}{If}\ast 100\%$$

CTR主要用来评估负载电阻值的选用，量测方式如图 1 所示。

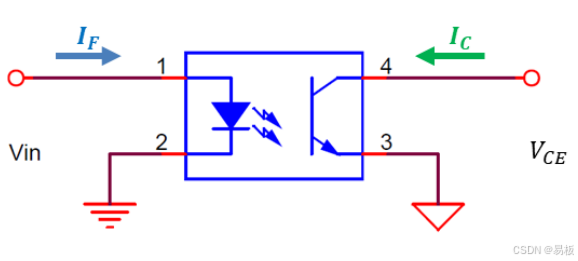

图8 电流传输比(Current Transfer Ratio,CTR)
