概述

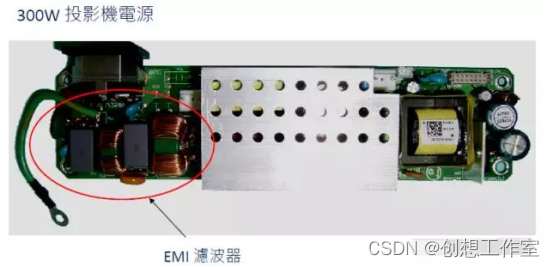

开关电源与EMI滤波器

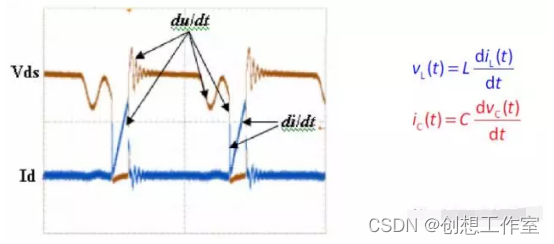

MOSFET 电压电流波形

磁场和电场的杂讯与变化的电压和电流及藕合通道如寄生的电感和电容直接相关。直观的理解， 减小电压变化率 dv/dt 和电流变化率di/dt 及减小相应的杂散电感和电容值可以减小由于上述磁场和电场产生的杂讯，从而减小EMI干扰。请关注微信公众号：电源研发精英圈
开关电源的差模(DM)与共模(CM)滤波器

EMI 国际标准

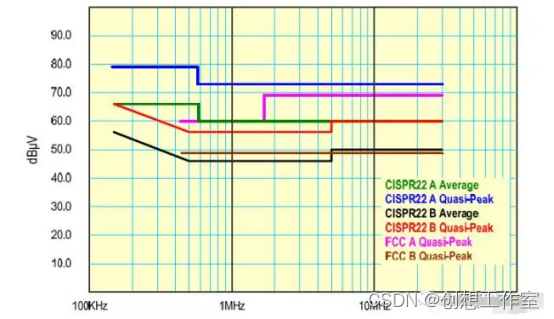

传导EMI法规

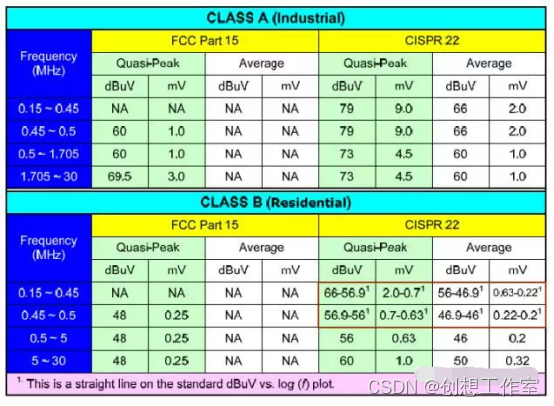

传导EMI法规(表)

EMI量测仪器
传导EMI量测标准设置

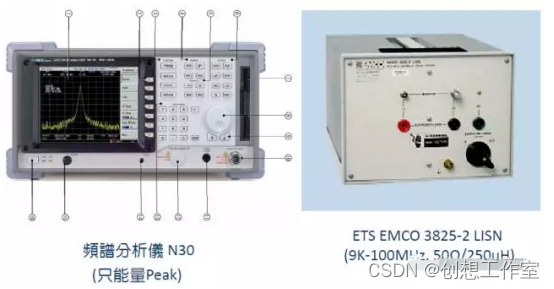

主要量测仪器

电源传输阻抗稳定网路LISN

LISN 功能
■对于工频成分，电感短路、电容断路，不影响开关电源运行。
■电感对高频杂讯为断路，电容对杂讯为短路，杂讯都流到检知电阻上。
■LISN 提供固定的市电输入阻抗。

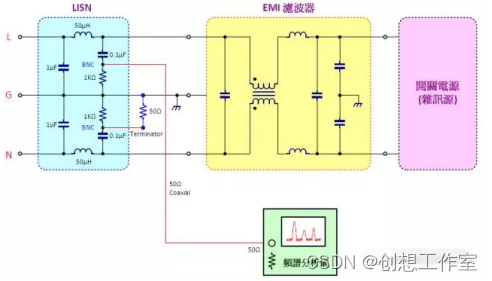

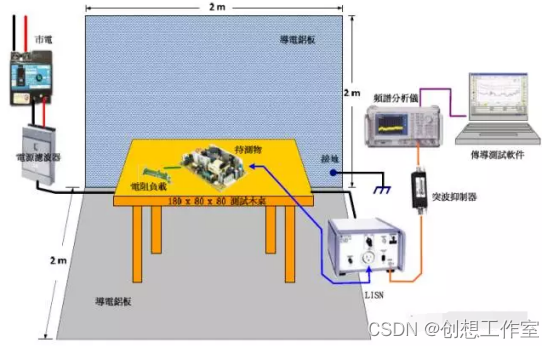

传导EMI量测接线图

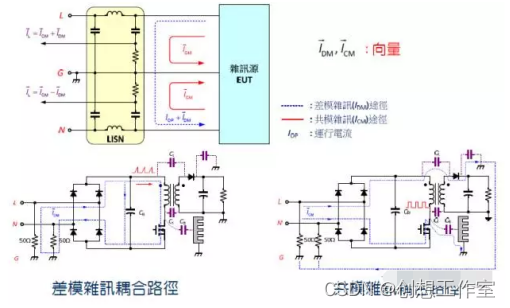

LISN与杂讯路径

DM/CM 杂讯分离技术

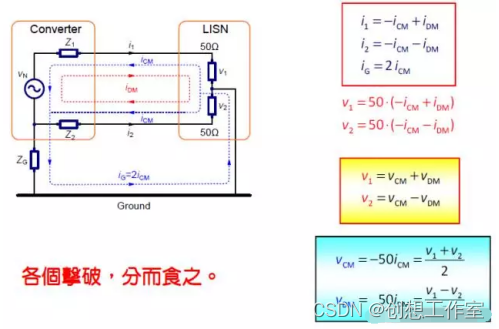

DM/CM杂讯分离(各个击破分而食之)

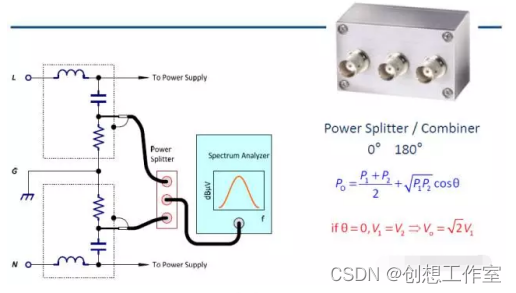

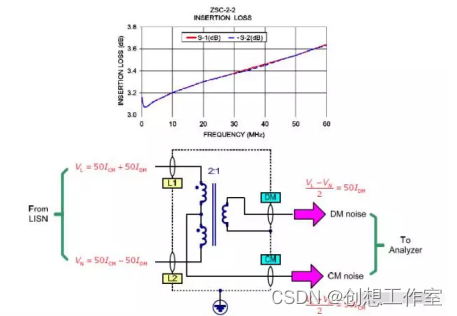

DM/CM 杂讯分离器

传导EMI量测接线图

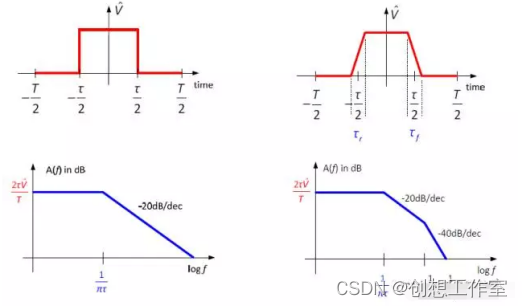

傅立叶频谱与杂讯源模型
杂讯源的频谱

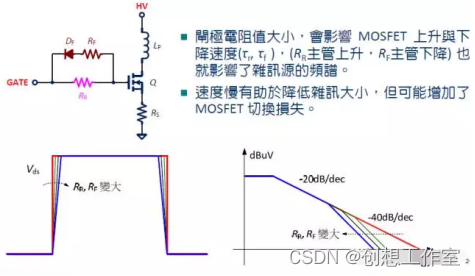

闸极电阻

减振吸收电路

■减振吸收电路 (DS, CS, RS) 将改变MOSFET 关断时的突波振幅与振盪频率，进而改变了杂讯频谱。
■电压Vds波形改变了共模杂讯，电流ID波形改变了差模杂讯。
滤波与杂讯抑制

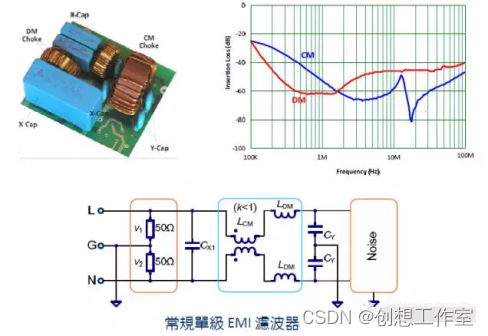

开关电源的DM/CM滤波器

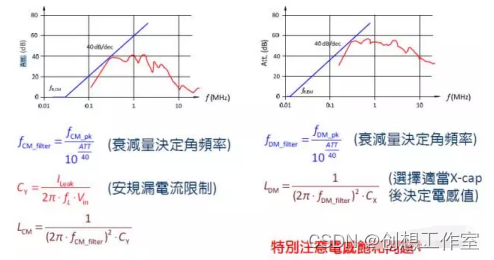

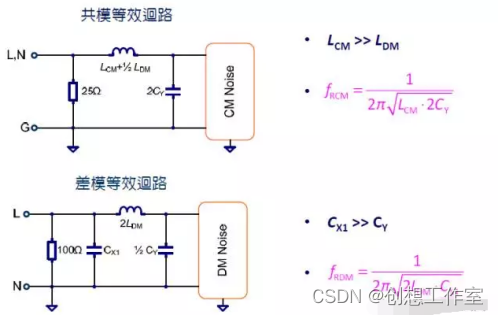

CM/DM 杂讯衰减

简易决定滤波器数值方法
