【定位】基于UWB的室内定位

UWB基本原理

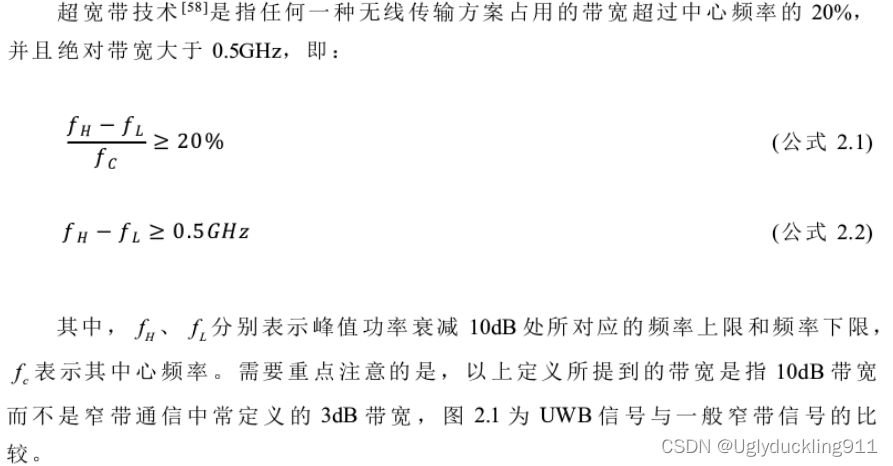

UWB定义

在这里插入图片描述

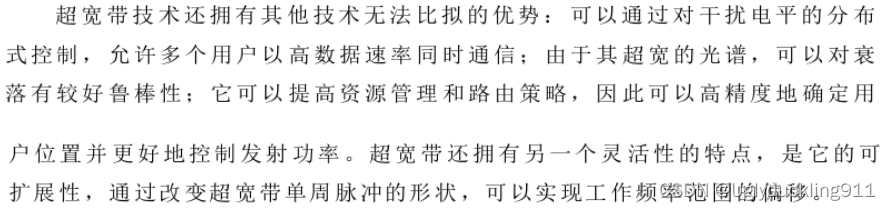

UWB的性质

  • UWB的带宽可达3.1~10.6GHz。
  • 具有多径分辨率高、通信速率高、功率低、保密性高等特点
    在这里插入图片描述

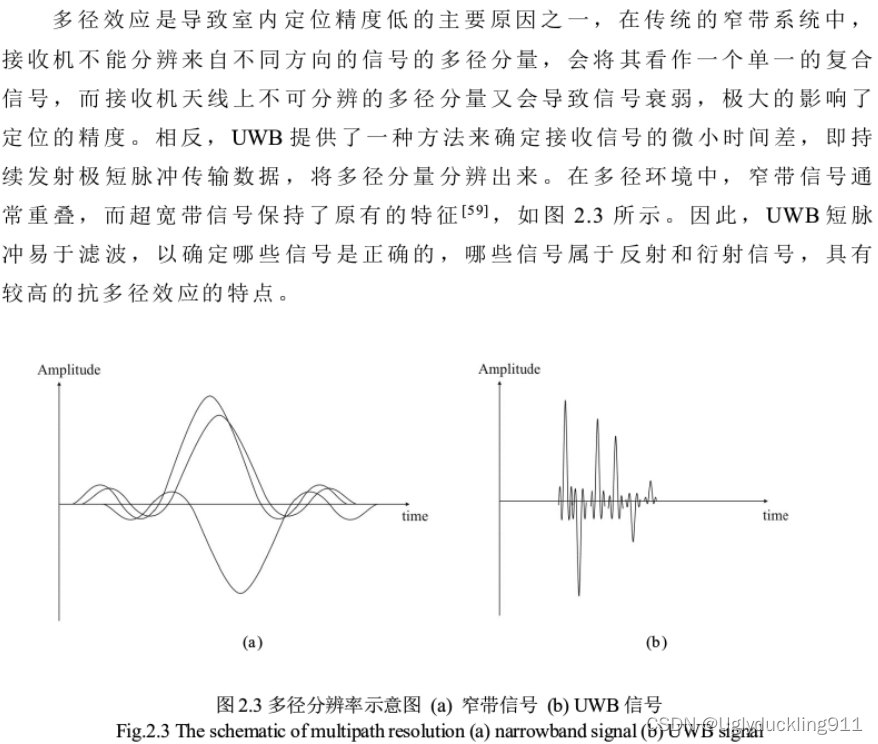

多径分辨率高

在这里插入图片描述

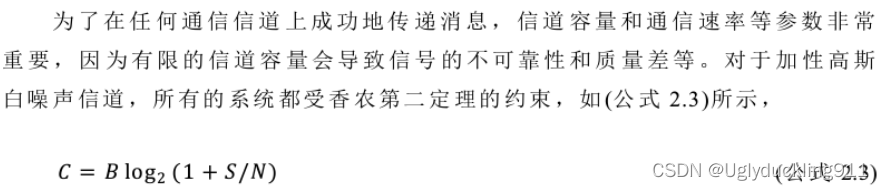

通信速率高，空间容量大

在这里插入图片描述

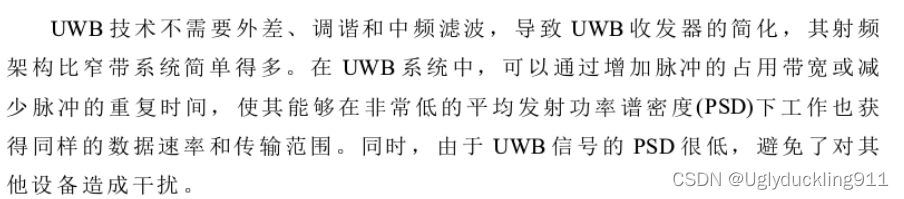

结构简单，功耗小

在这里插入图片描述

UWB定位算法

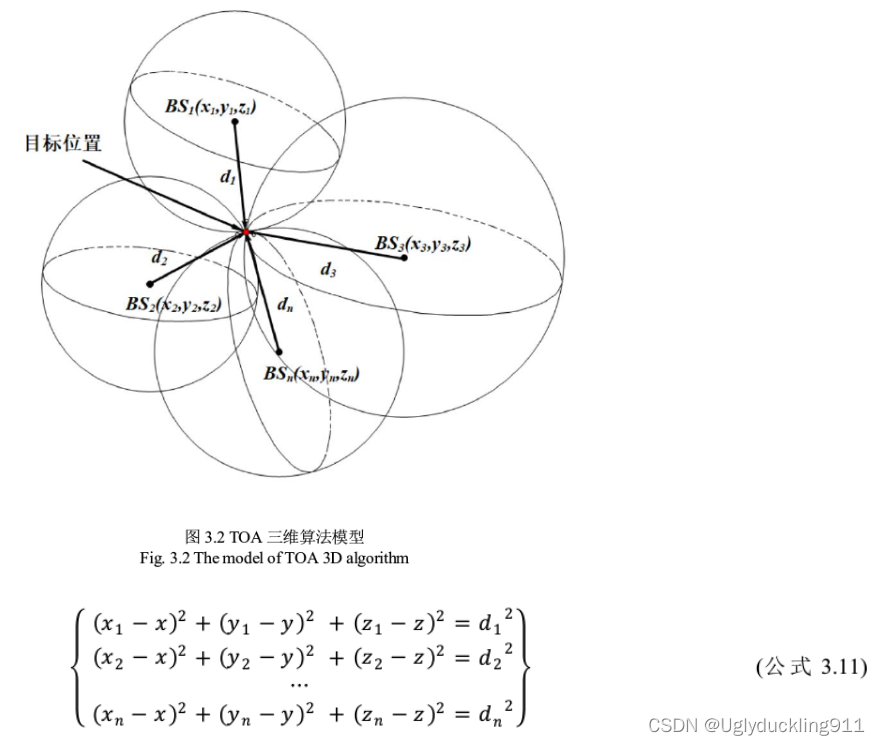

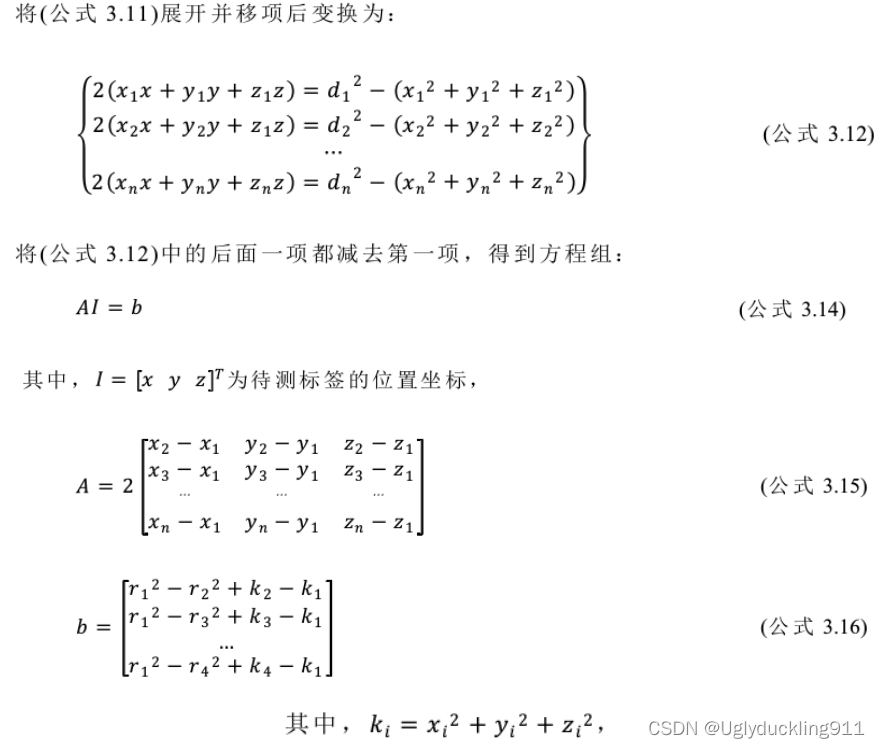

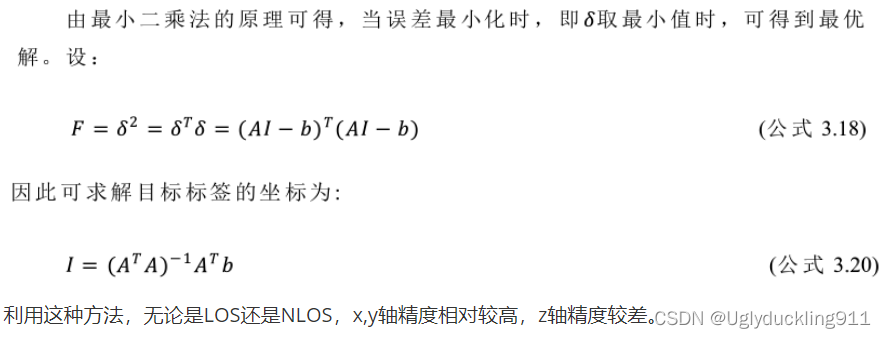

基于TOA定位的定位算法

在这里插入图片描述在这里插入图片描述
在这里插入图片描述

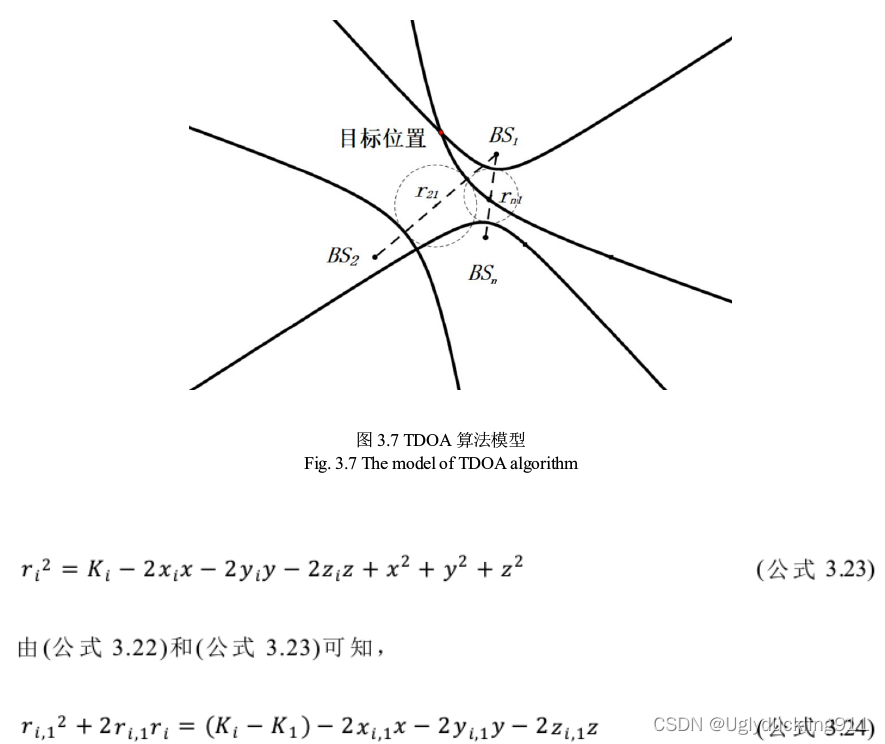

基于TOA定位的定位算法

在这里插入图片描述

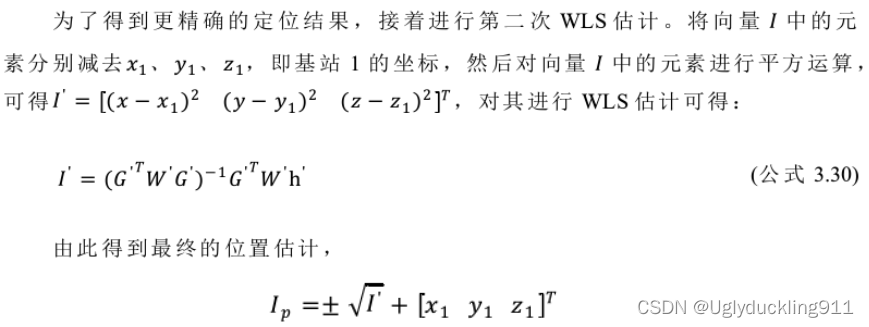

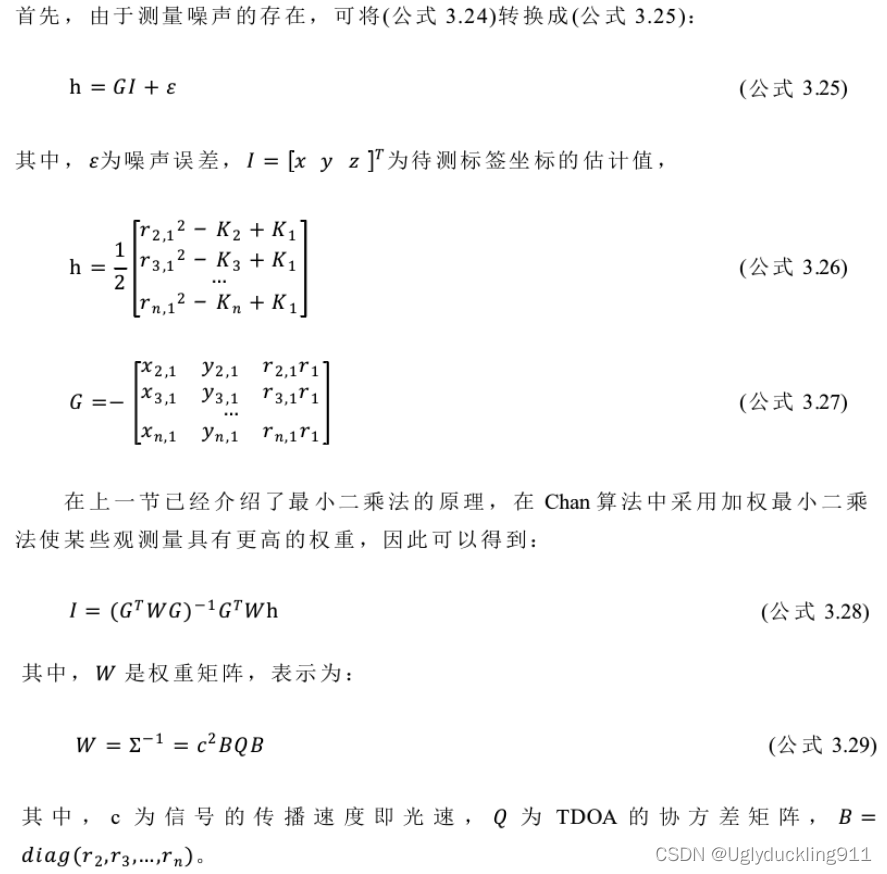

Chan的算法

在这里插入图片描述
在这里插入图片描述

小结

以上提到的两种方法，无论是基于TOA还是基于TDOA的方法，其在三维的z轴方面，都性能较差；
当系统受到NLOS和多径影响的时候，其测距定位性能就更差了；
本文后续，可能还会更新一些算法的学习。
有任何的不对的地方，还请给大佬，批评指正！
