1.5MW双馈风力发电机系统建模与仿真，背靠背PWM变流器

1.5MW双馈风力发电机系统建模与仿真，背靠背PWM变流器，基于定子电压定向的矢量控制
根据网上视频搭建的，可以跟着学，内有一些自己的理解注释。
2018b

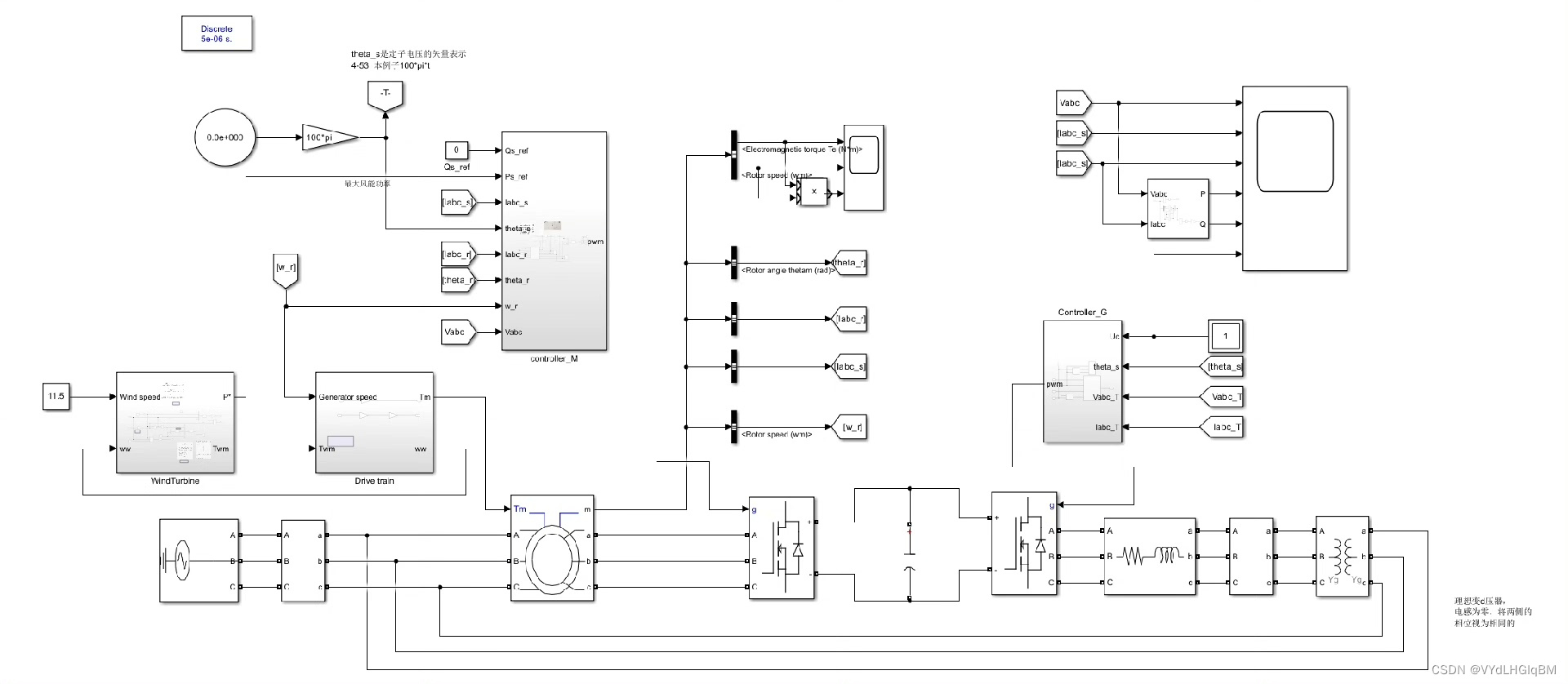

1.5MW双馈风力发电机系统建模与仿真，背靠背PWM变流器，基于定子电压定向的矢量控制

摘要：
本文旨在对1.5MW双馈风力发电机系统进行建模与仿真，并介绍了背靠背PWM变流器的设计原理以及基于定子电压定向的矢量控制策略。通过基于网上视频的搭建过程，本文详细讲解了系统建模和仿真的步骤，并提供了一些自己的理解注释，以便读者更加深入地理解这一复杂系统的工作原理。本文还提供了一些交流指导，供读者进一步学习和探索。

1. 引言
1.1 研究背景
风力发电作为一种可再生能源利用方式，具有广阔的发展前景。双馈风力发电机系统作为其中的一种重要形式，具有较高的转化效率和较低的成本，在风力发电领域得到了广泛应用。因此，对双馈风力发电机系统进行建模与仿真的研究具有重要的理论和实际意义。

1.2 研究目的
本文以1.5MW双馈风力发电机系统为研究对象，旨在建立一个准确的系统模型，并通过仿真验证系统的性能和控制策略的有效性。同时，本文旨在通过自己的理解注释和交流指导，帮助读者更好地理解和应用这一系统。

2. 双馈风力发电机系统建模
2.1 系统拓扑结构
1.5MW双馈风力发电机系统由风能转化部分和发电部分组成。风能转化部分包括风轮、齿轮箱和双馈感应发电机（DFIG），发电部分包括背靠背PWM变流器和配电网络。

2.2 系统建模步骤
2.2.1 风能转化部分建模
风能转化部分的建模包括对风轮、齿轮箱和DFIG的建模。风轮的建模可以采用叶片元法或风轮功率曲线法；齿轮箱的建模可以采用等效传递矩阵法；DFIG的建模可以采用dq坐标系下的电路方程法。

2.2.2 发电部分建模
发电部分的建模包括背靠背PWM变流器和配电网络的建模。背靠背PWM变流器的建模可以采用控制电路和功率电路的分离建模法；配电网络的建模可以采用小信号等效法。

3. 背靠背PWM变流器设计原理
3.1 变流器工作原理概述
背靠背PWM变流器是双馈风力发电机系统中的核心部件，其主要作用是将DFIG产生的电能转化为直流电能，并通过逆变器将直流电能转化为交流电能供应给配电网络。

3.2 变流器设计步骤
3.2.1 逆变器设计
逆变器是背靠背PWM变流器中的关键组成部分，其设计需考虑到系统的电压和电流要求，并合理选择逆变器的拓扑结构和控制策略。

3.2.2 控制电路设计
背靠背PWM变流器的控制电路设计包括外环电流与电压控制、内环电流与电压控制等。控制电路设计需合理选择控制算法和参数，以保证系统
