SGM3209电荷泵

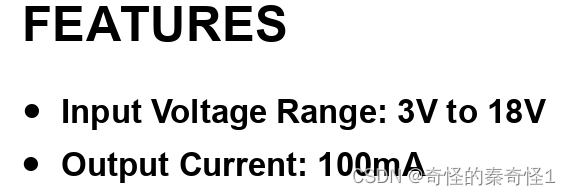

        因最近的项目中需要使用双电源给运放供电，且需要较低的噪声,全项目使用国产芯片。SGM3209是一款很好的电荷泵，可以产生负电压给运放供电。一般使用的ICL7660,或者是ICL7662，他们的输出电流普遍都很小，找遍数据手册也没有找到最大输出电流这一参数，仿佛是成了一个“不能说的秘密”，不过有人曾测试过，大约在8mA左右。而SGM3209的最大输出电流为100mA，如下图所示：

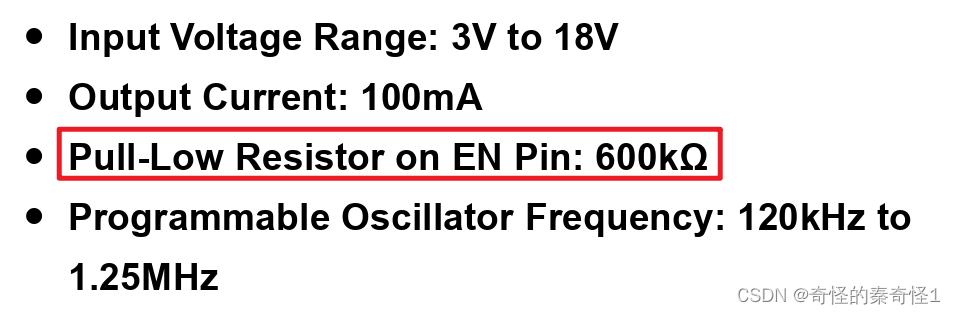

        这对于驱动运放来说就绰绰有余了，一片更比十片强啊，哈哈。但是在SGM3209的实际测试中，EN引脚却极其“容易损坏”，到底是什么原因呢？在仔细阅读了他的数据手册后，发现在EN引脚上已经接了一个600K的电阻到地，如下图所示：

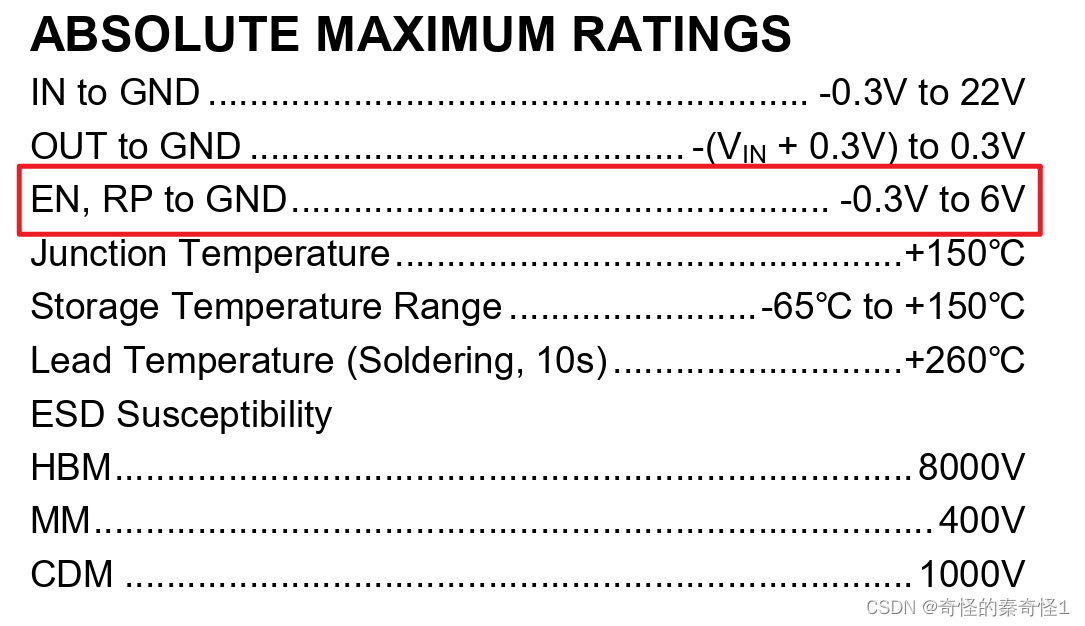

        而该引脚的承受电压为-0.3V-6V，而我在设计时，直接将Vin的15V接到了EN引脚，造成了芯片损坏。

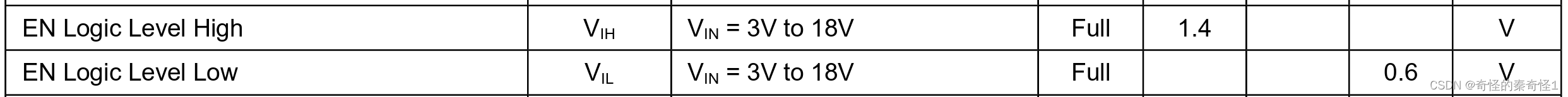

    因此，需要使用一个电阻对其进行分压，那么该如何选取该电阻呢？在数据手册中看见，该芯片是高电平工作，低电平关断。高低电平的逻辑范围如下：

        也就是说，EN引脚的电压范围应该在1.4V到6V之间，即1.4<EN<6.0  ,而现在若是使用输入电压的6V接一个电阻到EN引脚的话，相当于两个电阻分压。如下图所示

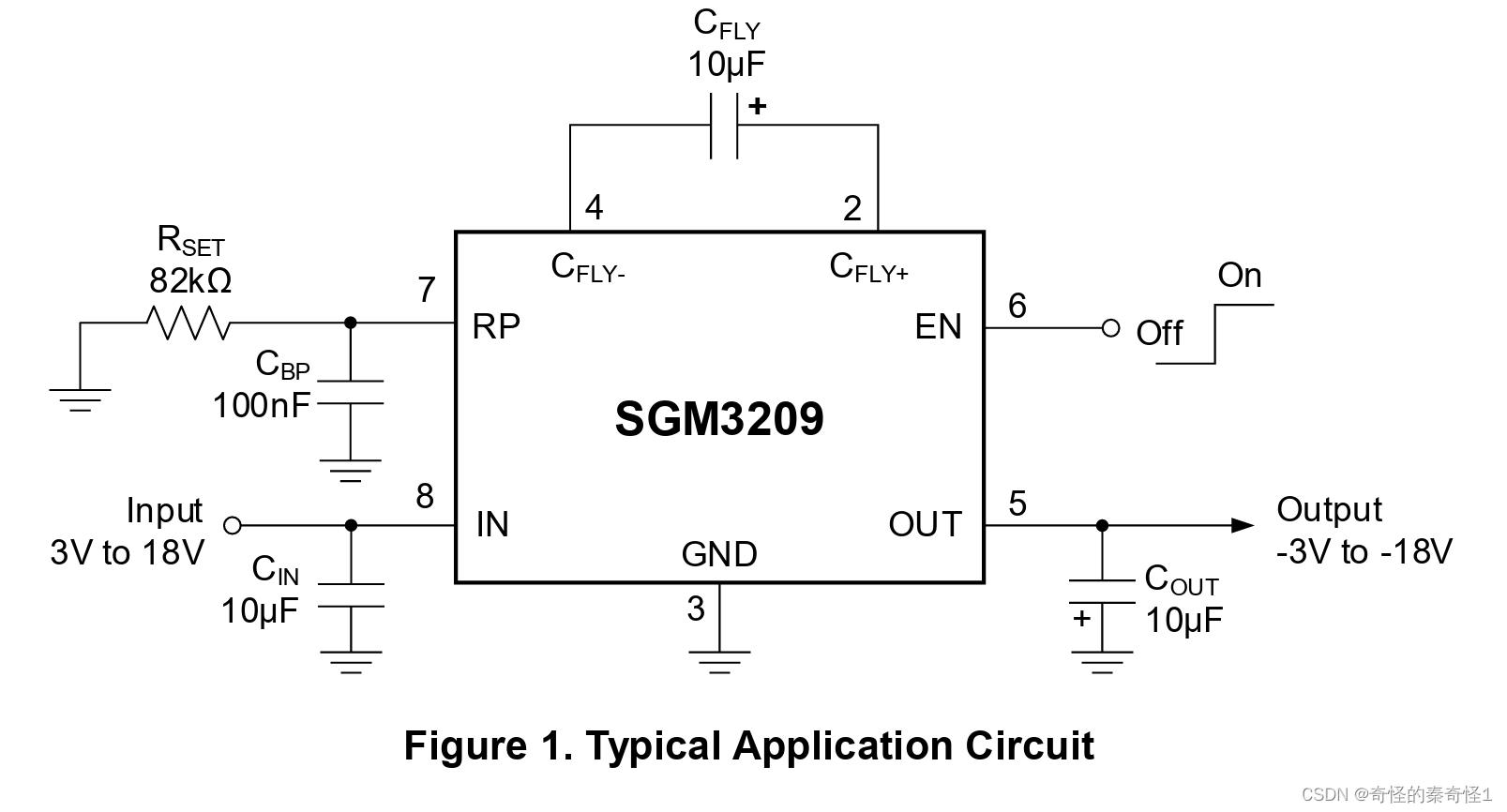

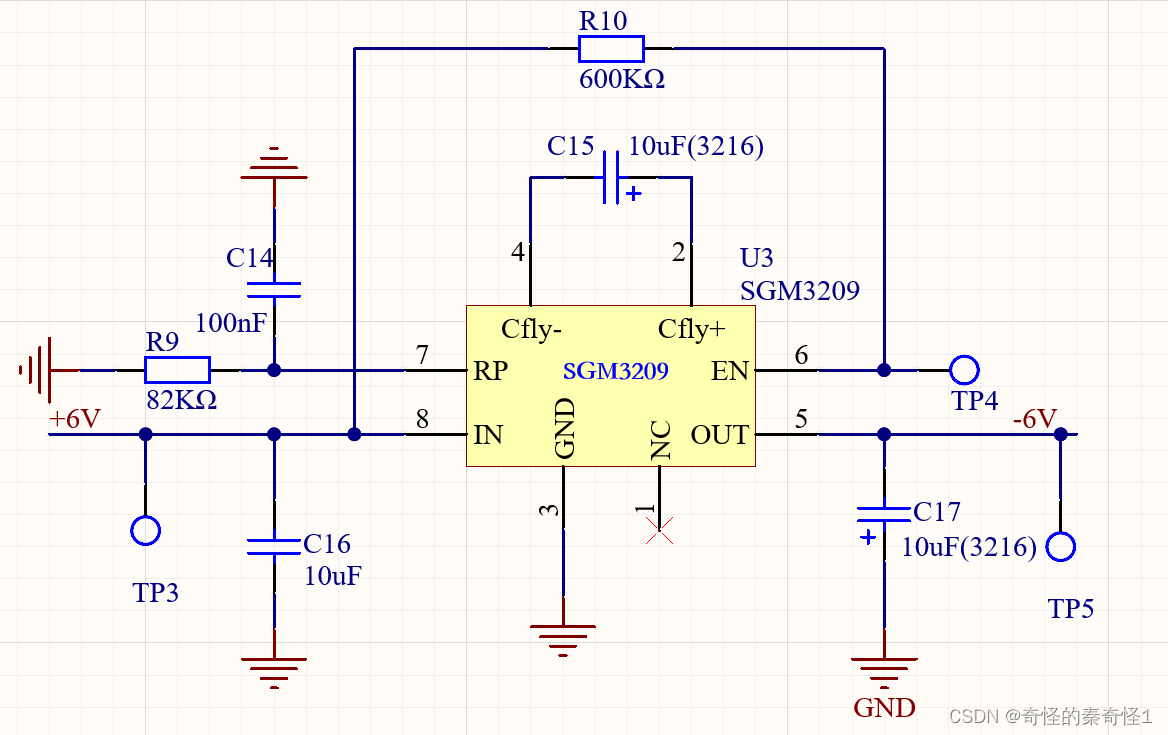

        根据不同的输入电压选取不同的电阻，计算方式如上，我使用的是6V的电压，所以选取600K的分压电阻即可。接下来给出官网的典型应用图与我的项目中实际的电路图对比，可以看到在Input引脚与EN引脚中多了一个电阻。
