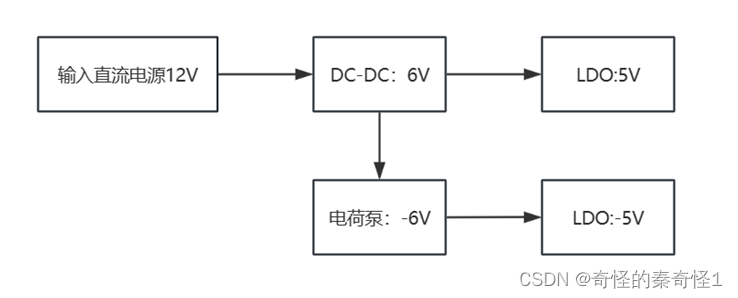

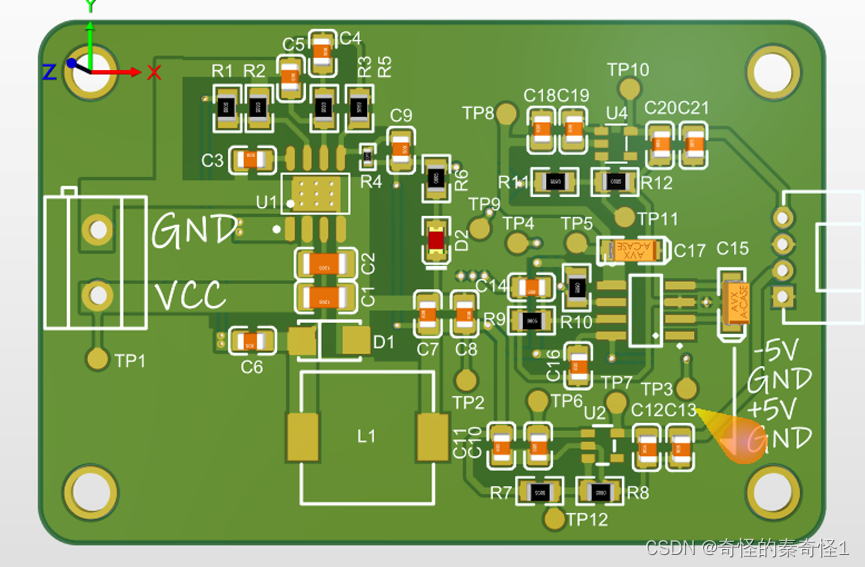

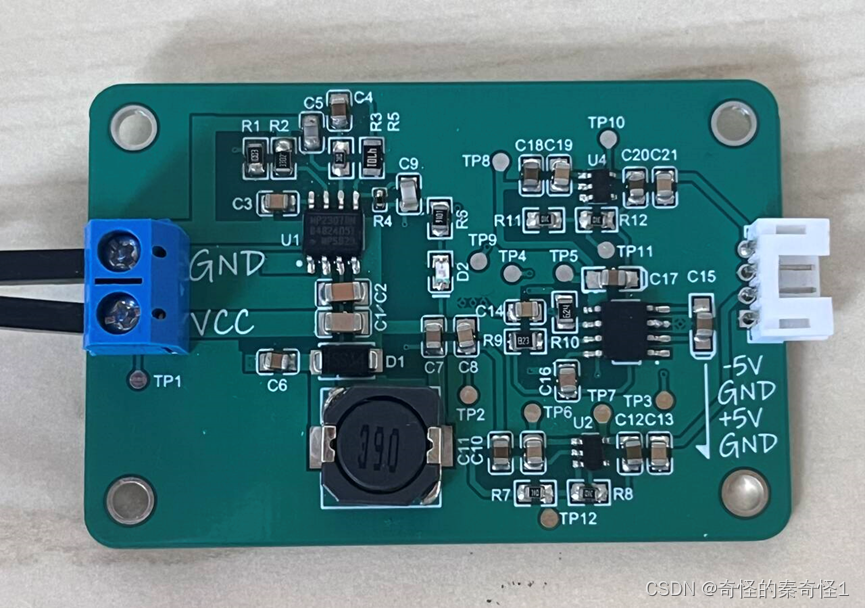

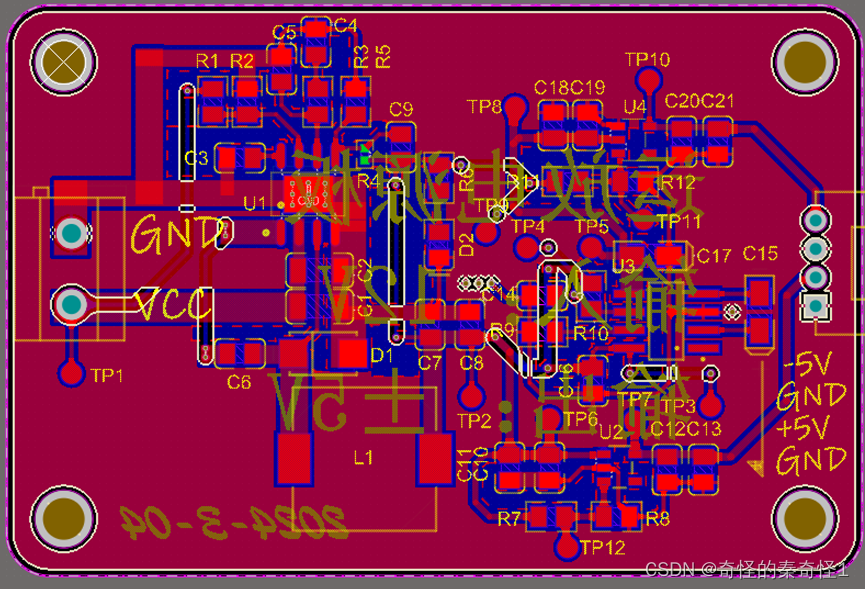

在平时的电路设计中,涉及到模拟部分经常需要用到运放,经常需要使用双电源供电,于是我就设计了一块低噪声的双电源板,用于给模拟信号部分供电。整体思路如下图所示:
输入电压为12V,直接输入给LDO的话效率很低,且很大一部分功耗都消耗在LDO上了,所以需要DC-DC转换为6V,再接一级LDO,最后电容滤波,获得较为干净的电源。

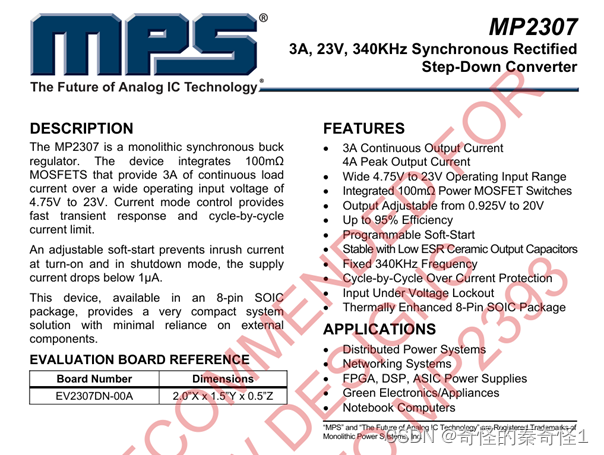

首先,DC-DC部分我选择的是使用MP2307这款芯片,在他的数据手册上可以看到有几个特点:
- 宽电压输入:4.75V至23V
- 大电流输出:持续3A或者峰值4A的电流输出
- 宽电压输出:0.925V至20V
- 高效率:可达95%
- 可关断:关断模式下静态工作电流可低至1uA
- 固定340KHz的开关频率;
使用MPS的电源设计工具,可以很快速的算出各元器件的参数。如下图所示:

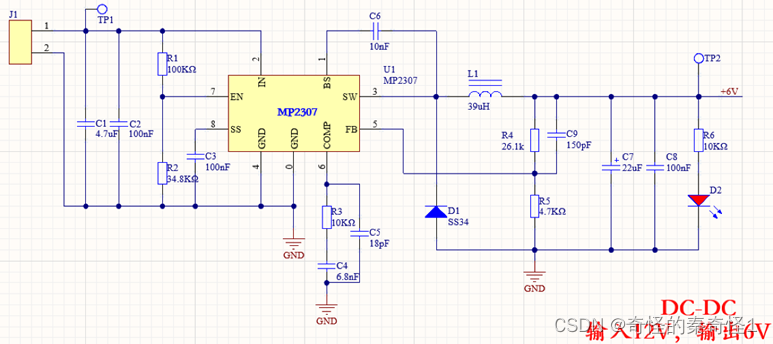

具体电路图如下所示:

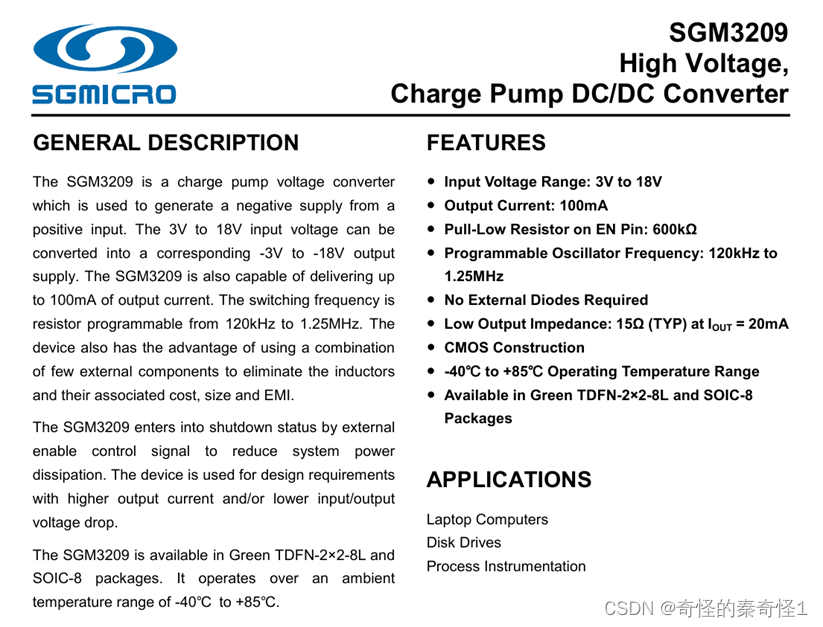

紧接着需要设计电荷泵电路,在本次项目中使用的是SGM3209,来自圣邦微的一款电荷泵芯片,有如下特点:
- 宽输入电压:3V-18V
- 大输出电流:100mA
- 低输出阻抗:15Ω(Iout=20mA)
- 可关断
具体的电路图如下所示:

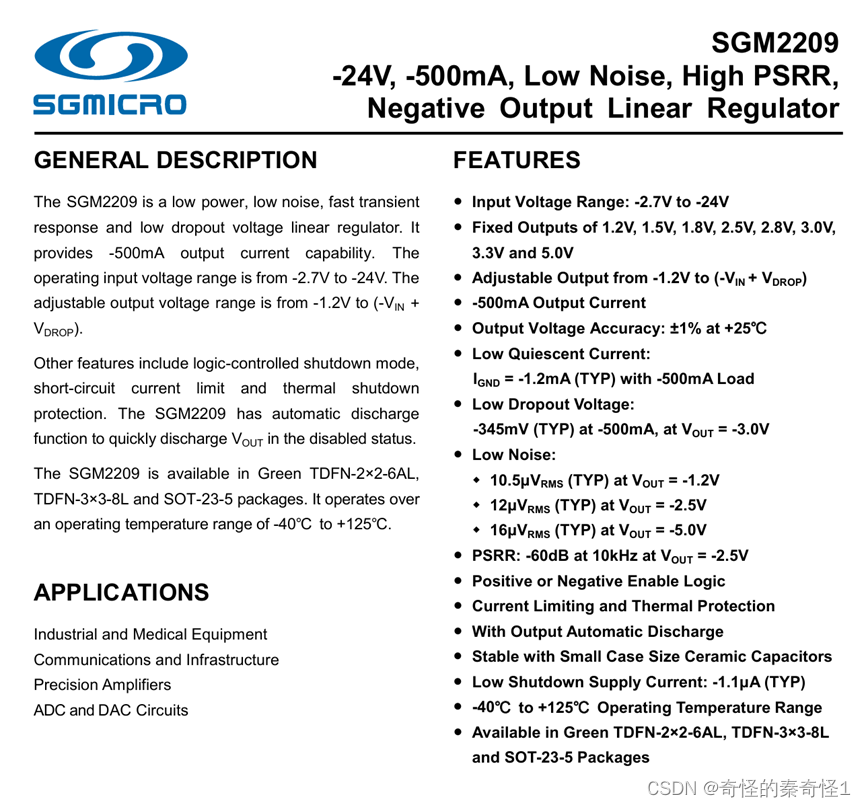

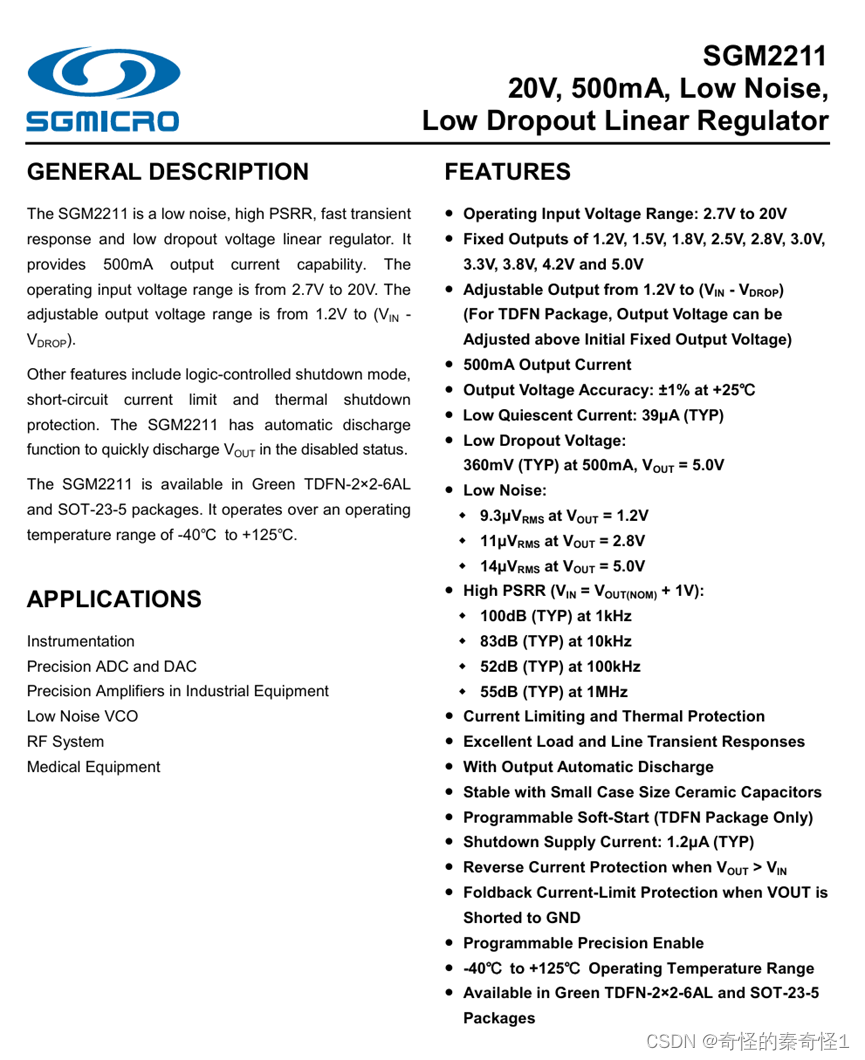

现在有了±6V电源,想通过LDO,获得噪声更低的±5V电源,故使用了SGM2211和SGM2209分别对±6V降压为±5V,两款LDO特点如下:

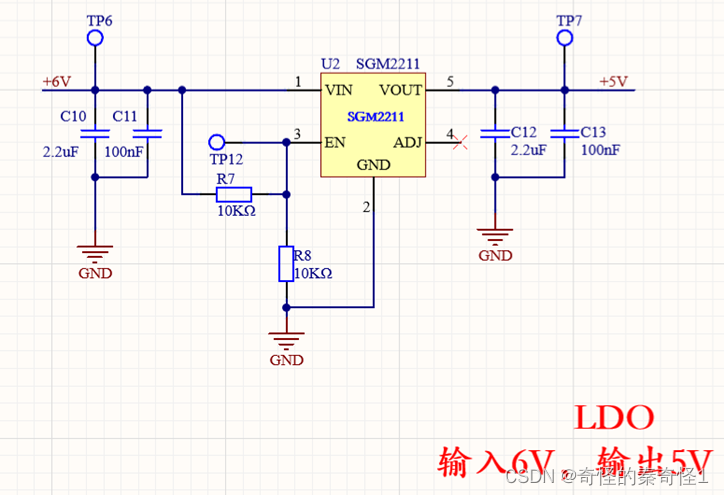

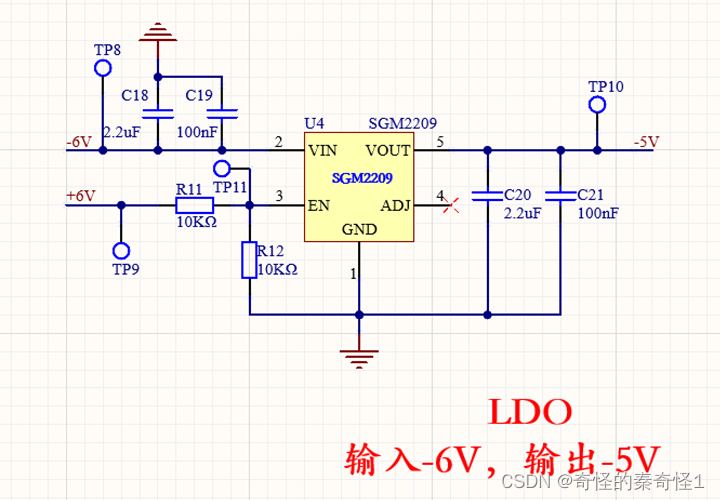

具体电路图如下所示:
