UG/NX 不显示零件 零件不可见

方法一：可见视图修改
【菜单】【格式】【视图中可见图层】选中所有图层为可视。

需要强调的是，这种操作甚至可以显示 那些被你主动隐藏（通过按“👁”进行隐藏）的零件。
被“👁”隐藏的零件通过修改图层变成可视后，会导致其虽然可以看得见，但是处于不可选中的状态。

这也是有一次我看得见零件却无法选中的原因。

方法二：装配导航器
将对应零件的【引用集】改为[Entire Part]

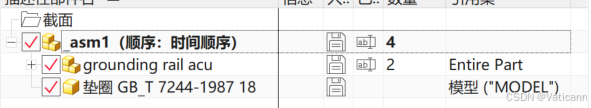

在这里插入图片描述
