USB转串口那些事儿—支持自适应的USB转RS485/RS422串口设计

无意中发现工程师调试使用了一些USB转RS485/RS422串口转换器，同一个硬件接口支持使用RS485和RS422，不需要开关切换。

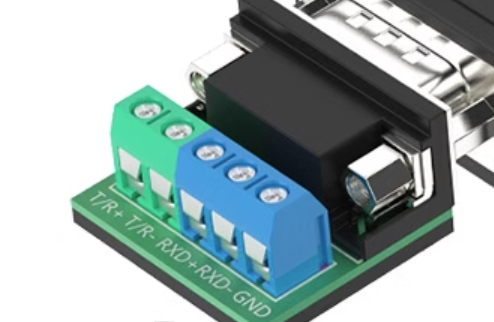

硬件信号线：T/R+、T/R-、RX+、RX-、GND

模式	使用说明
RS485模式	使用T/R+和T/R-信号，半双工通信。
RS422模式	发送：T/R+和T/R-信号 接收：RX+和RX-信号 全双工通信

基于该应用，研究了下工作原理，并使用CH340E USB转串口芯片打一些样板验证测试。

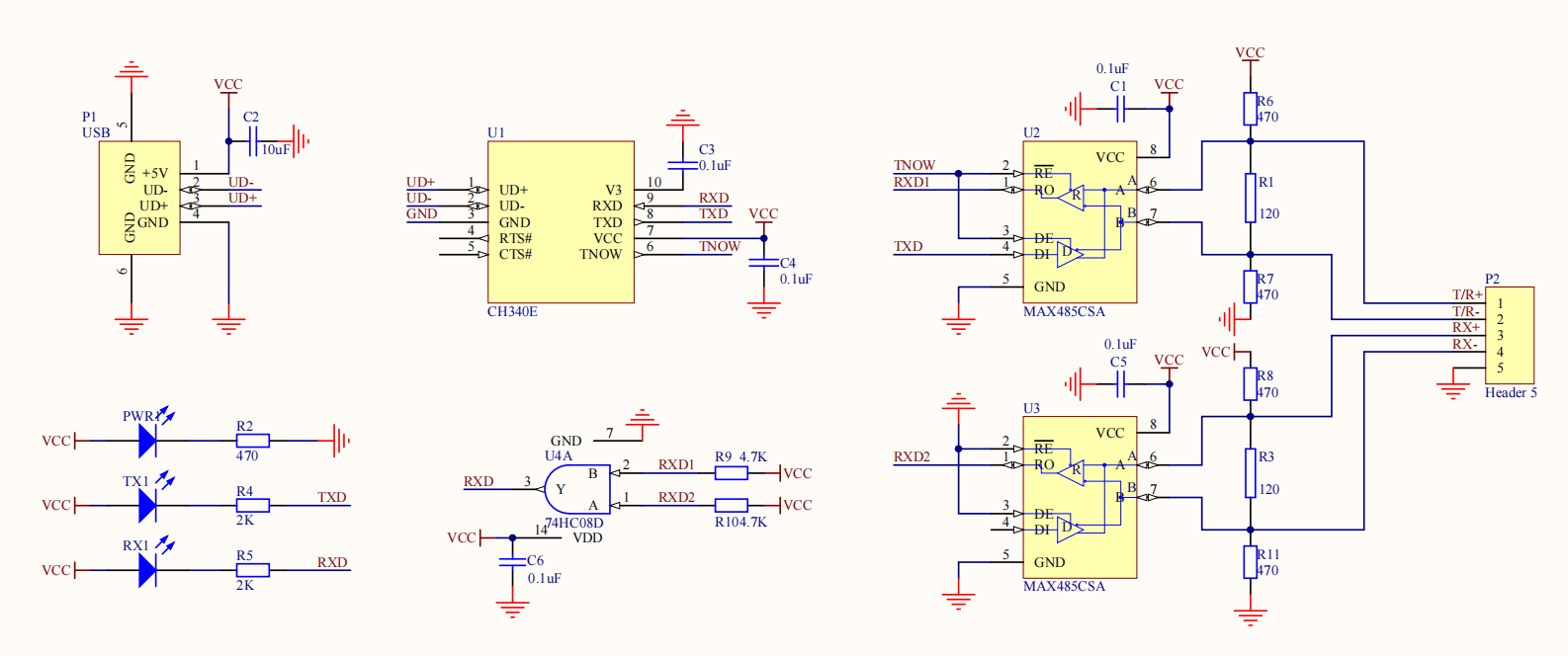

原理图设计

主芯片

CH340E：USB转串口芯片，串口默认为TTL电平，TNOW引脚用于控制RS485转换芯片的DE和RE的收发方向，上电后TNOW默认为低电平，当串口进行发送时会自动拉高，发送结束则自动恢复低电平。

MAX485：TTL/CMOS电平转RS485电平转换芯片，使用RS485功能时实际只有1颗工作，使用RS422功能时2颗芯片均工作。

74HC08：与门逻辑芯片，该设计将2个RS485芯片的RO输出接到74HC08的A和B 2个输入端。当2个485芯片的RO任一个脚有低电平（有效电平），都可以将信号传递给CH340E芯片。

模式	工作原理
RS485模式	仅使用T/R+和T/R-信号，U3不工作，U2完成半双工的数据收发
RS422模式	发送：T/R+和T/R-信号 接收：RX+和RX-信号 U2和U3都工作，U2完成串口数据发送，U3完成串口数据接收

 关于RS485扩展的相关方案说明：
