圈复杂度的概念和Tessy中查看圈复杂度

前言：

本文分为两个部分

1：圈复杂度的概念，和计算方法

2：tessy中如何查看圈复杂度（单元测试为例）

1：圈复杂度的概念，和计算方法

圈复杂度（Cyclomatic Complexity）是一种代码复杂度的衡量标准，由 Thomas McCabe 于 1976年定义。它可以用来衡量一个模块判定结构的复杂程度，数量上表现为独立现行路径条数，也可理解为覆盖所有的可能情况最少使用的测试用例数。圈复杂度大说明程序代码的判断逻辑复杂，可能质量低且难于测试和维护。程序的可能错误和高的圈复杂度有着很大关系。

void fun_1(int a)
{
  if（a）
   {printf("a=1");}
  else
   {printf("a!=1");}
}

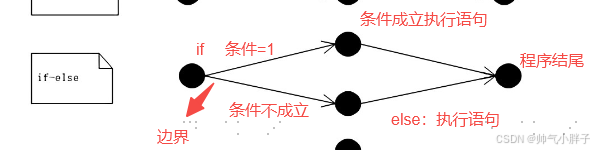

通常使用的计算公式是V(G) = e – n + 2 。

e 代表在控制流图中的边的数量（对应代码中顺序结构的部分）

n 代表在控制流图中的节点数量，包括起点和终点（1、所有终点只计算一次，即便有多个return或者throw；2、节点对应代码中的分支语句）。

以上图中的边界数量=4，节点数量=4 故这个简单函数的圈复杂度V(G)=4-4+2=2。

2：tessy中如何查看圈复杂度（单元测试为例）

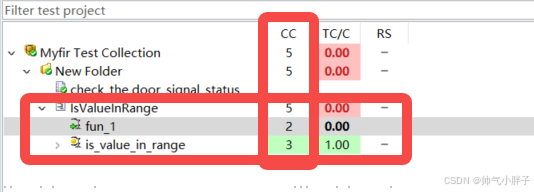

我们在单元测试的基础上，在添加一个Testobject，就是上图中的代码,结果如下图

红圈交叉部分，CC栏下标注了，圈复杂度，fun_1=2,本身存在的测试对象“is_value_in_range”的圈复杂度为3。

需要注意的是，测试module的圈复杂度=它包含的测试对象复杂度之和，而我们之前说的圈复杂度应当<10,或在特殊情况下<=15,在tessy中是指测试对象的要求。

2.2 Tessy中的另外一个参数TC/C

这个参数指示的是圈复杂度和测试用例数量之间的关系，“is_value_in_range”中存在三条测试用例

TC=测试对象中存在的测试用例数量/CC(圈复杂度)。

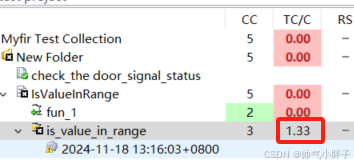

为了深刻印象，CC值的改变需要改变代码，不好办。我们可以给测试对象+一条测试用例，

4/3=1.33
