什么是硬盘？什么是分区？

总所周知，硬盘是计算机主要的存储介质。基于磁记录技术，它既可以存储大量的二进制数据，断电后也能保持数据不丢失，因此常被用于存储程序、各类数据文件。

一、硬盘的构成

1.1 机械结构构成

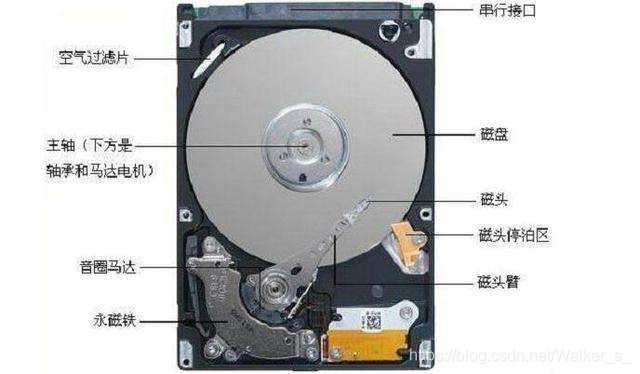

常见的硬盘由主轴马达、音圈马达、磁头、磁头臂、磁盘(很多堆叠起来的圆形磁片)等部件组成，如下图所示：

磁盘是存储数据的介质，而磁头负责读写磁盘上的数据。实际运行时，主轴马达驱动磁盘转动，音圈马达与磁头臂协同使磁头到达磁盘的特定位置上方，进而执行读出、写入操作。

1.2 存储逻辑构成

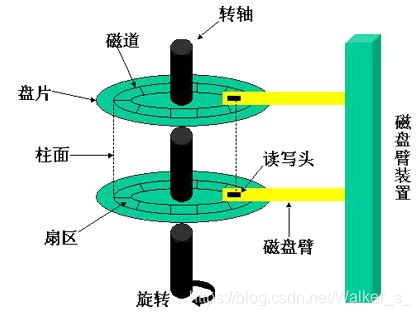

为了便于管理数据，在逻辑上，硬盘的设计者将磁片划分成一个个小区块，并以区块作为最小的物理存储单元，进行数据的磁头读写。这些小区块被称为 “扇区”(sector)，而同一个同心圆的扇区组合起来的圆就是 “磁道”(track)。此外，由于磁盘一般由多个磁片堆叠构成，因此在所有磁片上的同一个磁道，可以组合成 “柱面”(cylinder)。

由于同心圆外圈的圆比较大，占用的面积比内圈多，所以磁片上外圈的圆会具有更多的扇区。若数据写入在外圈，转一圈能够读写的数据量会比内圈多，效率更高。因此默认状态下，磁片数据的读写都是从外圈开始，向内执行。

原本磁盘扇区都是512B大小，但近期以来硬盘的容量越来越大，为了减少数据量的拆解，绝大部分的高容量硬盘已经使用了4KB大小的扇区设计。

二、硬盘的分区

以柱面(cylinder)或扇区(Sector)为单位，通过指定"开始与结束磁道\扇区"的形式，将硬盘划分为一个个相互独立的区段，这种使用方式被称为 “分区”。例如我们在Windows下打开硬盘时，常常会看到系统将其划分成了C、D、E、F盘。分区有以下好处：

1. 每个分区的数据是分开的，相互独立，对一个分区的修改、整理，不会影响到其它分区的数据；
2. 由于数据的集中性，将数据读写访问限制在分区内，将有助于提高读写的速度与性能。

硬盘存在两种分区格式，分别为 “MBR(Master Boot Record)格式” 和 “GPT(GUID partition table)格式”。

2.1 MBR分区格式

MBR(Master Boot Record，主引导记录)分区格式，是指早期硬盘中使用的，将启动引导程序、分区表等重要信息，存放在磁盘第一个扇区，的存储形式。"第一扇区"的大小一般是512字节(旧的磁盘扇区都是512字节)，存储数据内容如下：

名称	大小(Byte)	说明
主引导记录(Master Boot Record，MBR)	446	安装启动引导程序的地方
分区表(partition table)	64	记录整块硬盘分区的状态

由于分区表所在的区块仅有64字节容量，因此最多只能有四组记录区，每组记录区记录了该区域的起始、结束的柱面号码。MBR分区格式具有以下的特点：

1. 所谓的分区，其实只是针对64字节的分区表进行设置；
2. 硬盘默认的分区表仅能写入四组分区信息；
3. 这四组分区信息，按功能我们可以称为主要(Primary)或扩展(Extended)分区；
4. 分区的最小单位通常是柱面(Cylinder)；
5. 当系统要写入磁盘时，一定要参考磁盘分区表，才能针对某个分区进行数据的处理。

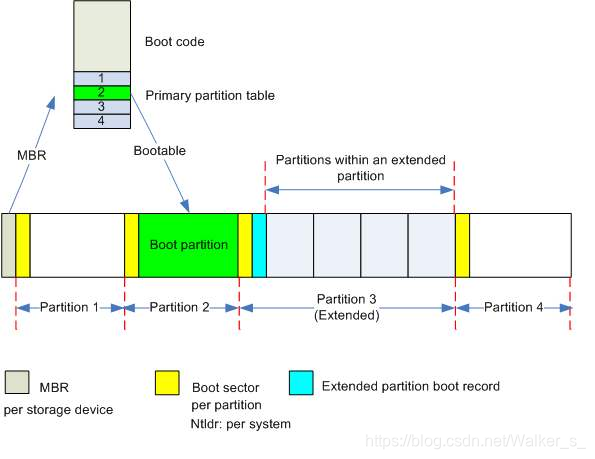

当我们希望将硬盘划分成四个以上分区时，可以通过扩展(Extended)分区来实现。扩展分区的目的是使用额外的扇区来记录分区信息，扩展分区本身并不能被格式化。使用者可以通过扩展分区所指向的那个区块，继续记录分区信息。这些被扩展分区额外划分出来的分区，被称为 “逻辑分区”。

综上，主要分区、扩展分区、逻辑分区的特性定义如下：

1. 主要分区与扩展分区一共最多可以有4个(硬盘的限制)；
2. 扩展分区最多只能有一个(操作系统的限制)；
3. 逻辑分区是由扩展分区持续划分出来的分区；
4. 能够被格式化，并用于数据存储的分区是主要分区和逻辑分区，扩展分区无法格式化；
5. 逻辑分区的数量可能会因操作系统的不同而改变，在Linux中SATA硬盘已经可以突破63个以上的分区限制。

使用中，MBR格式分区表记录的每条分区信息仅有16字节，相当有限，随着技术与需求的发展，逐渐暴露出了如下问题：

1. 操作系统无法使用2.2TB以上的硬盘容量；
2. MBR仅有一个区块，被破坏后，经常无法或很难恢复；
3. MBR内启动引导程序的区块仅446字节，无法储存较多的程序代码。

于是，便有了GPT这个分区格式的出现。

2.2 GPT分区格式

为了兼容512、4K字节大小的扇区，GPT格式使用了 “逻辑块(Logical Block)(默认512字节)” 的概念，按逻辑区块地址(Logical Block Address，LBA)划分区段，第一个LBA被称为LBA0(从0开始编号)。

区别于MBR仅用一个512字节区块来记录分区信息，GPT使用了34个LBA区块，并且还会将硬盘最后的34个LBA区块，设作备份区。

34个LBA区块的具体作用如下：

名称	说明
LBA1(GPT表头记录)	记录了分区表本身的位置、大小和校验码(CRC32)、备份GPT分区的位置
LBA2~33(分区信息记录)	每个LBA可以记录4组分区信息，每组信息128字节，即每个扇区号码可以用64位记录

相较于MBR格式，GPT分区格式没有所谓的主、扩展、逻辑分区的概念，每组记录独立存在，每个都可以视为主要分区，都可以被格式化。
