一、排除语法错误【实验内容一】

  ● 题目描述：下面给出的是一个通过比较法完成 8 位二进制数转换成十进制数送屏幕显示功能的汇编语言源程序,但有很多语法错误。要求实验者按照原样对源程序进行编辑，汇编后，根据 MASM 给出的错误信息对源程序进行修改，直到没有语法错误为止。然后进行链接，并执行相应的可执行文件。正确的执行结果是在屏幕上显示 25+9=34 。

  ● 右边的注释是我后面加的（主要错误）：

"右边的注释是我后面加的（主要错误）"

;FILEANAME:		EXA131.ASM
.486

DATA 	SEGME	-NT	USE16
		SUM		DB ?, ?,
		MESG	DB '25+9='		; 可以和下面句进行整合, 记得加结束符号 “$”
				DB 0, 0
		N1		DB 9, F0H		; 多了个 FOH
		N2		DW 25
DATA	ENDS

CODE	SEGMENT USE16
		ASSUME 	CS:CODE, DS:DATA

BEG:	MOV 	AX, DATA
		MOV 	DS, AX
		MOV		BX, OFFSET SUM
		MOV 	AH, N1
		MOV 	AL, N2
		ADD 	AH, AL
		MOV		[BX], AH			; PTR 的应用(包括后面)
		CALL 	CHANG
		MOV 	AH, 9
		MOV 	DX, OFFSEG MEST
		INT 	21H
		MOV 	AH, 4CH
		INT 	21H

CHANG: 	PROC						; 子程序格式
LAST:	CMP 	[BX], 10
		JC		NEXT
		SUB 	[BX], 10
		INC 	[BX+7]
		JMP		LAST

NEXT: 	ADD		[BX+8], SUM			; 没有这种寻址方式
		ADD		[BX+7], 30H
		ADD 	[BX+8], 30H
		RET

CHANG: 	ENDP
CODE	ENDS
END BEG

  ● 修改后的代码如下图所示：

;FILEANAME:		EXA131.ASM
.586						; 我们一般用 .586

DATA 	SEGMENT	USE16
		SUM		DB ?, ?
		MESG	DB '25+9=', 0, 0, '$'
		N1		DB 9
		N2		DW 25
DATA	ENDS

CODE	SEGMENT USE16
		ASSUME 	CS:CODE, DS:DATA

BEG:	MOV 	AX, DATA
		MOV 	DS, AX
		MOV		BX, OFFSET SUM
		MOV 	AH, N1
		MOV 	AL, BYTE PTR N2				; N2 为字属性, 需要改一下
		ADD 	AH, AL						; 实现加法
		MOV		[BX], AH					; 规则里没有，所以我们默认是对的

		CALL 	CHANG

		MOV 	AH, 09H						; 显示字符串
		MOV 	DX, OFFSET MESG				; 前面只有名为 “MESG” 的变量
		INT 	21H

		MOV 	AH, 4CH						; 终止
		INT 	21H

CHANG 	PROC								; 不需要 ":"
LAST:	CMP 	BYTE PTR [BX], 10			; 违反双操作数第(2)条规则, 需要改一下
		JC		NEXT						; < 10 的话(发生借位), 进行跳转
		SUB 	BYTE PTR [BX], 10			; 减 10 操作
		INC 	BYTE PTR [BX+7]				; 逢十进一
		JMP		LAST						; 无条件转移指令

NEXT: 	;MOV		[BX+8], SUM				; 源操作数和目的操作数不能同时为存储器
		MOV		AH, [BX]					; [BX] 也可以换成 SUM
		MOV 	[BX+8], AH
		ADD		BYTE PTR [BX+7], 30H		; 十位转换为 ASCII
		ADD 	BYTE PTR [BX+8], 30H		; 个位转换为 ASCII
		RET
CHANG 	ENDP								; 不需要 ":"
CODE ENDS
END	BEG

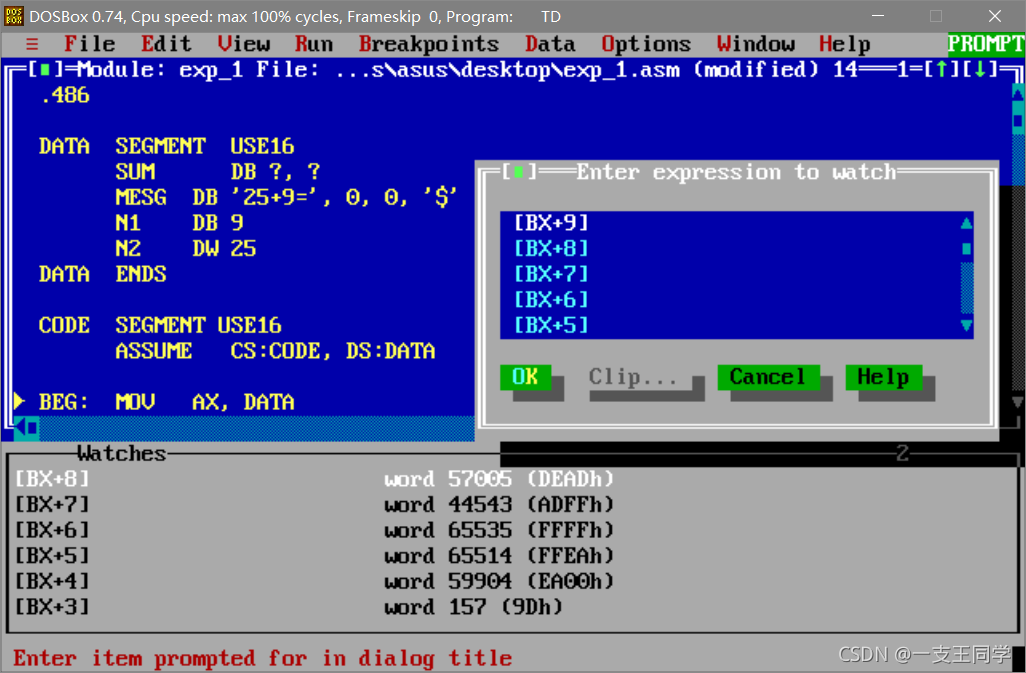

  ● 思考与小结一：该实验主要训练我们的 “调试” 能力(如下图所示)，还有对于基础知识点的理解。这里有一个关键点，SUM 变量和 BX 其实是同一个东西，当 BX 发生变化时，SUM 也会发生变化。

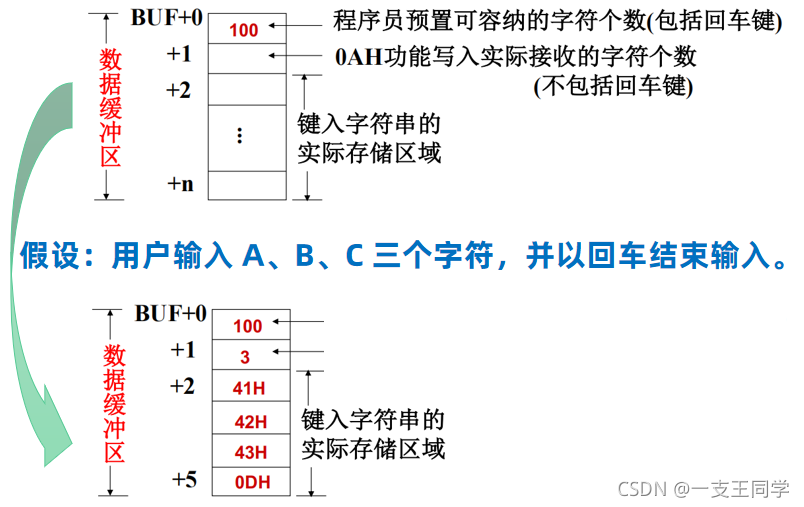

  ● 思考与小结二：一般 DS:DX 指向放键入字符的缓冲区，但字符串的储存形式和一般的不太一样。所以 $[BX+2]$ 其实才是 “25+9=” 中的 “2”。

  ● 思考与小结三：MOV AX，BX 是把寄存器 BX 中的内容给 AX。而 MOV AX，[BX] 是先把 BX 中的内容取出来，作为偏移地址，算出物理地址，再把这个地址的内容送给 AX。（比如说 BX 中的内容是 1021，就是去把地址为 1100 内存单元的数据送给 AX）。另外，[BX+7] 是基址寻址，参考文章: 【计算机和UNIX汇编原理④】——指令系统(上)【标志寄存器 立即寻址 寄存器寻址 直接/寄存器/基址/变址寻址 万字总结】.

  ● 修改的第二种方法：先输出 “25+9”，然后依次输出 “3” 和 “4”（单字符）。

;FILEANAME:		EXA131.ASM
.586						; 我们一般用 .586

DATA 	SEGMENT	USE16
		SUM		DB ?, ?
		MESG	DB '25+9=', '$'
		N1		DB 9
		N2		DW 25
DATA	ENDS

CODE	SEGMENT USE16
		ASSUME 	CS:CODE, DS:DATA

BEG:	MOV 	AX, DATA
		MOV 	DS, AX
		MOV 	AH, N1
		MOV 	AL, BYTE PTR N2				; N2 为字属性, 需要改一下
		ADD 	AH, AL						; 实现加法
		MOV		SUM, AH

		MOV 	AH, 09H						; 显示字符串
		MOV 	DX, OFFSET MESG
		INT 	21H

		CALL 	CHANG

		MOV 	AH, 4CH						; 终止
		INT 	21H

CHANG 	PROC

LAST:	CMP 	BYTE PTR SUM, 10
		JC		NEXT						; < 10 的话(发生借位), 进行跳转
		SUB 	BYTE PTR SUM, 10
		INC 	BYTE PTR BH					; 逢十进一
		JMP		LAST						; 无条件转移指令

NEXT:
		ADD		BYTE PTR BH, 30H
		MOV 	AH, 02H						; 显示单字符
		MOV 	DL, BH
		INT 	21H

		ADD 	BYTE PTR SUM, 30H			; 个位转换为 ASCII
		MOV 	AH, 02H
		MOV		DL, SUM
		INT 	21H

		RET
CHANG 	ENDP
CODE ENDS
END	BEG

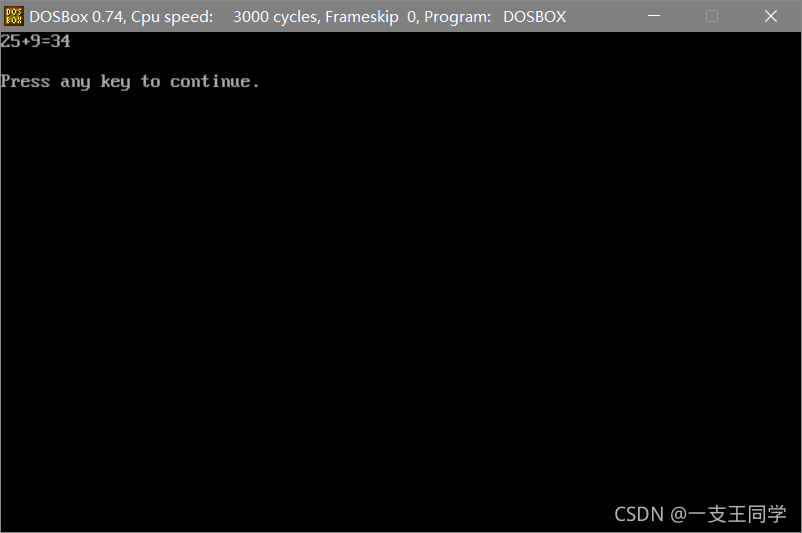

  ● 运行结果：

---

二、统计数字【实验内容二】

  ● 题目描述：设计一个汇编程序，要求在数据段中预存放 10 个字符，统计 ASCII 码在 42H～45H 之间的字符个数并且以 8 位二进制的形式显示在屏幕上。

  ● 程序框图：

  ● 代码如下：

.586

DATA	SEGMENT USE16
		BUF	DB	'NJUPT_ABC$'
		COUNT EQU $-BUF				; 统计串的长度
		TIM	DB 0
DATA	ENDS

CODE 	SEGMENT	USE16
		ASSUME 	CS:CODE, DS:DATA

BEG:	MOV 	AX, DATA
		MOV 	DS, AX
		MOV 	BX, OFFSET 	BUF
		MOV		CL, COUNT				; 循环 COUNT 次
		MOV 	DL, 0					; 记录 42H~45H 之间的字符个数

FIRST:	CMP		BYTE PTR [BX], 42H
		JC 		NEXT_1					; < 42H 时转
		CMP 	BYTE PTR [BX], 45H
		JA 		NEXT_1					; > 45H 时转
		INC 	DL

NEXT_1: INC 	BX
		DEC 	CL
		JNZ		FIRST

		; ADD		DL, 30H		; 将 DL 中存储的数字转化为 ASCII 码
		;MOV 	AH, 2		   	; 功能号02H(显示)
		;INT 	21H

		MOV 	CX, 8			; 8 位二进制显示

SECOND:	MOV		AL, '0'			; 0 的 ASCII 码
		ROL 	DL, 1			; (不含进位的循环)左移
		JNC 	NEXT_2			; 若当前 C 标志为 0 时, 则进行转移
		MOV 	AL, '1'			; 1 的 ASCII 码

NEXT_2:	MOV 	AH, 0EH			; 单字符显示
		INT 	10H

		LOOP 	SECOND			; CX 将执行减 1 操作, 小于 0 时跳出循环

		MOV		AH, 4CH
		INT 	21H

CODE 	ENDS
END 	BEG

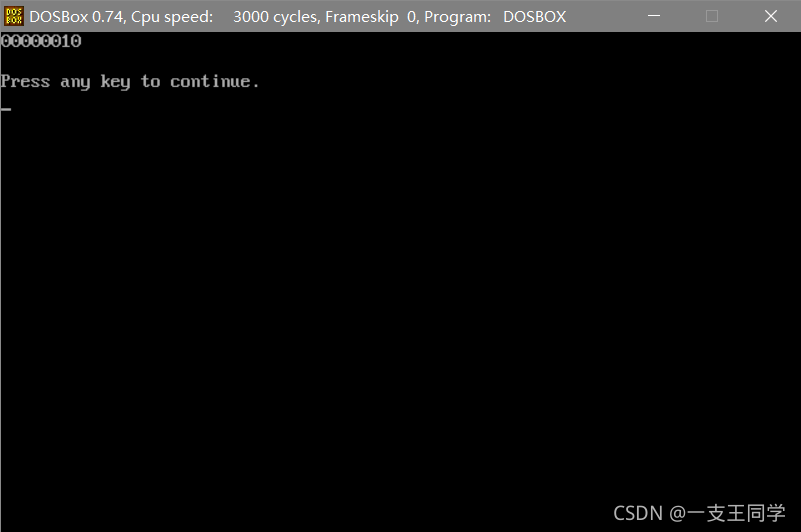

  ● 运行结果：

  ♦ 结果说明：42H 是 “B” 的 ASCII 码，45H 是 “E” 的 ASCII 码。“NJUPT_ABC$” 中有 2 个ASCII码在 42H ~ 45H 区间里面。

---
