APF有源滤波器在变频器的低谐波应用仿真

        现如今很多场合，如银行医院数据中心等地，明确要求电流谐波（THDi）小于5%。很多厂家推出四象限变频器能够解决这一问题。也有厂家使用并联APF的方案。四象限变频器我在之前AFE的文档里提到，APF是三相逆变电路的另一种应用，硬件电路基本类似，根据软件算法实现谐波补偿、无功补偿、不平衡补偿的功能。

        简述下APF的原理，我也没做过，根据查到的相关资料和仿真模型了解下，首先根据采样的电压PLL锁相，根据所检测的负载谐波电流dq变换分离出dq分量，然后将dq电流滤波，再dq-abc变换得到理想电流，理想电流和采样电流做差，得到需要补偿的电流，补偿的电流波形来控制有源滤波器IGBT的开通关断，让其产生一个相反的谐波电流，APF的开关频率一般比较高，一般在20k以上。所以它能够治理2-50次谐波。这样电网电流中将不含有谐波电流成分，从而起到补偿作用。

        一直想仿这种方案，模型搭建了好久都没时间仿真修改，昨日有个订单要求，630kW低谐波应用，此时我司四象限变频器仅做到500kW，于是给客户推出APF+两象限变频器的应用。想仿真看下APF需要多少A，于是仿真试试。拓扑结构为并联在变频器前端，需要电流互感器来采集谐波电流波形。

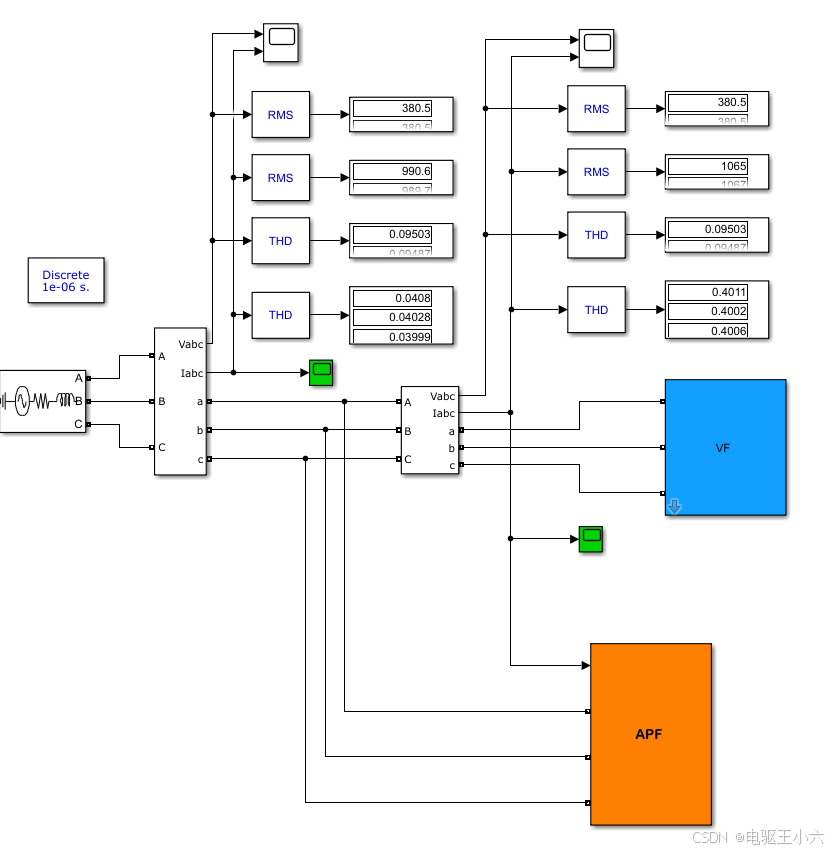

        仿真如下图：

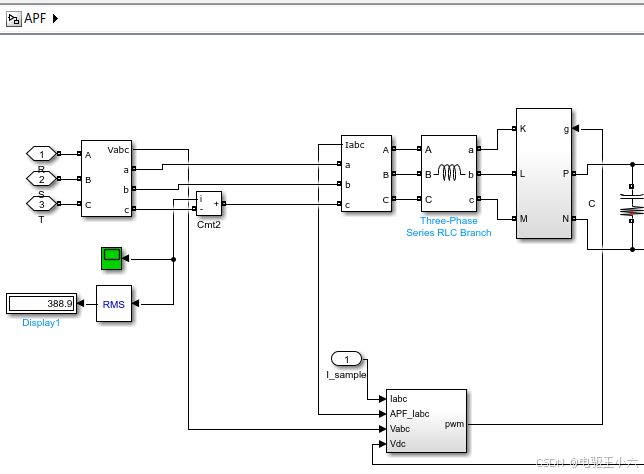

        仿真数据，补偿前THDi约40%，补偿后THDi约4%，一般要求5%以内。点进去APF可以看到补偿电流有效值389A。变频器感值在25uH时，需要两个200A的APF。
