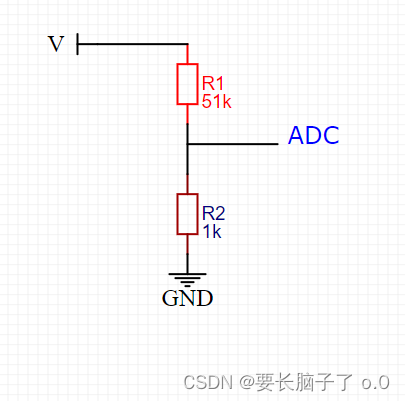

经典分压电路 一个电压过来 adc这里的电压等于：

如是12位adc 那么他最大值就是4095
如参考电压是5v

则：5v/4095 = 实际电压V*(R2/(R1+R2)）/adc值
转化：实际电压V = 参考电压5v*(adc值/4095)/(R2/(R1+R2))
