2024.7.5更新
增加了偏置电路
修改了一些错误(同相输入比例电路R4对输入电阻的影响问题、反相加法器输出与输入的关系)
2024.7.4更新
增加了滤波器电路(高通、低通、带通)
修改了对衰减电路的错误理解
反相

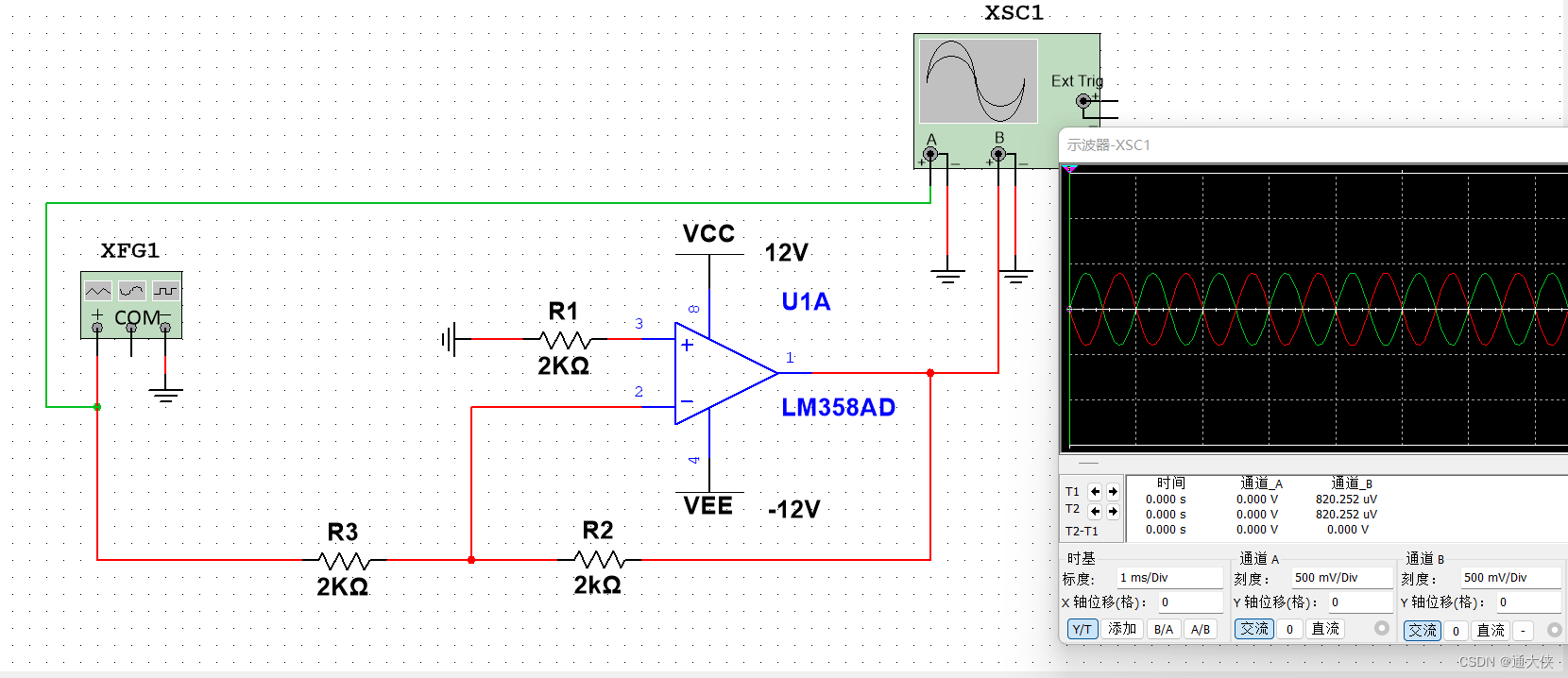

反相输入比例电路
仿真文件
链接:https://pan.baidu.com/s/1nft1B3mgNpoPfgWo6pFE1g?pwd=fpd2
提取码:fpd2

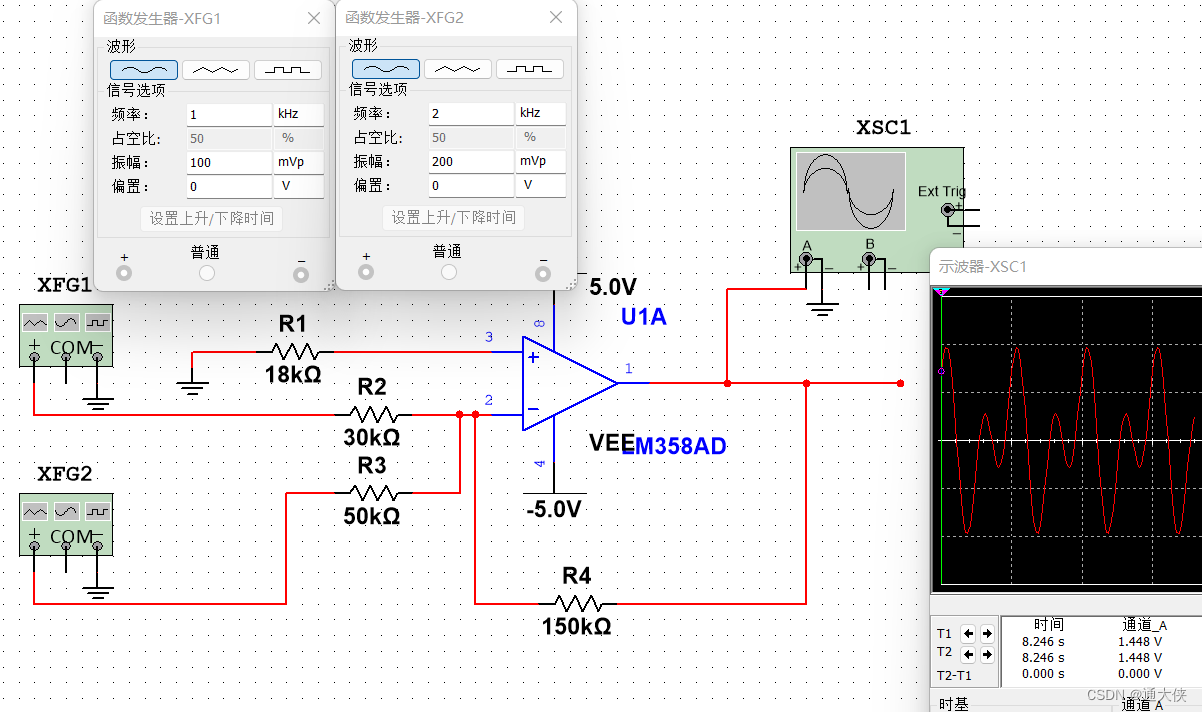

反相输入加法器
是平衡电阻
接入平衡电阻的原因是:由于双极性运放输入静态电流不为零,如果反相和同相输入端的外接电阻不同,当输入信号为零时,两个输入端对地的压降不同,电路无法做到零输入时零输出,会造成运算误差。
反相输入的输入阻抗不如同相输入的大,但电路设计更简单。
仿真文件
链接:https://pan.baidu.com/s/1BrEB8YqHBrBQIuwXMP-_4g?pwd=gwxb
提取码:gwxb
同相

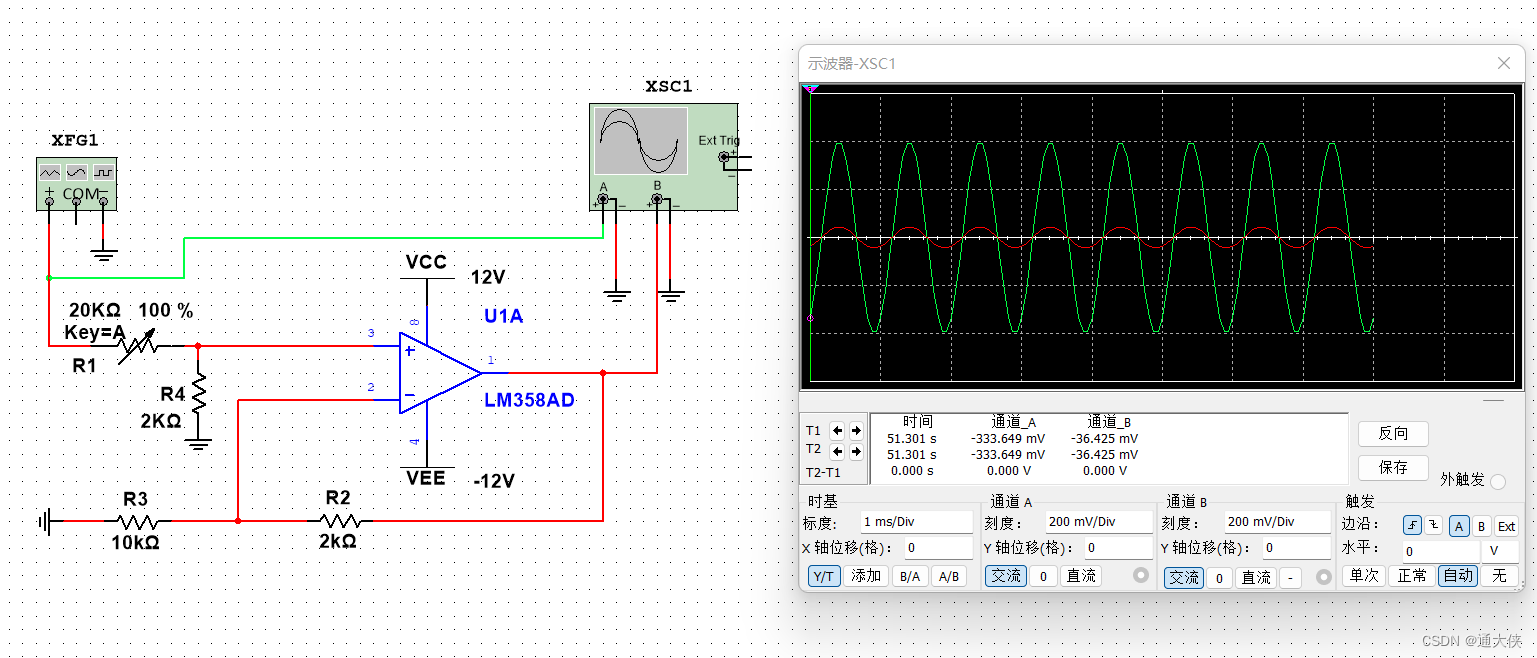

同相输入比例电路
通过调整的大小可以调整该电路是放大电路还是衰减电路。
你会做运放衰减电路吗?别再犯这样的错误!https://mp.csdn.net/mp_blog/creation/editor/140003741
此电路输入电阻过小,最好要在输入端之前加上一个电压跟随器,或者去掉R4。
去掉R4后的增益变为:
仿真文件
链接:https://pan.baidu.com/s/151OzVgJ2M1iLJ9GCH3xp_A?pwd=elec
提取码:elec
同相输入加法器
可以看出,同相输入加法器不如反相输入加法器好调整。但是同相输入加法器的输入电阻比反相输入加法器的输入电阻大得多,而且同相输入加法器输出的波形与输入波形同相。
要使两输入端电阻平衡,需要满足
仿真文件
链接:https://pan.baidu.com/s/1foqdX_yA3N1tZ_WOd4SH2g?pwd=hzrr
提取码:hzrr
特殊

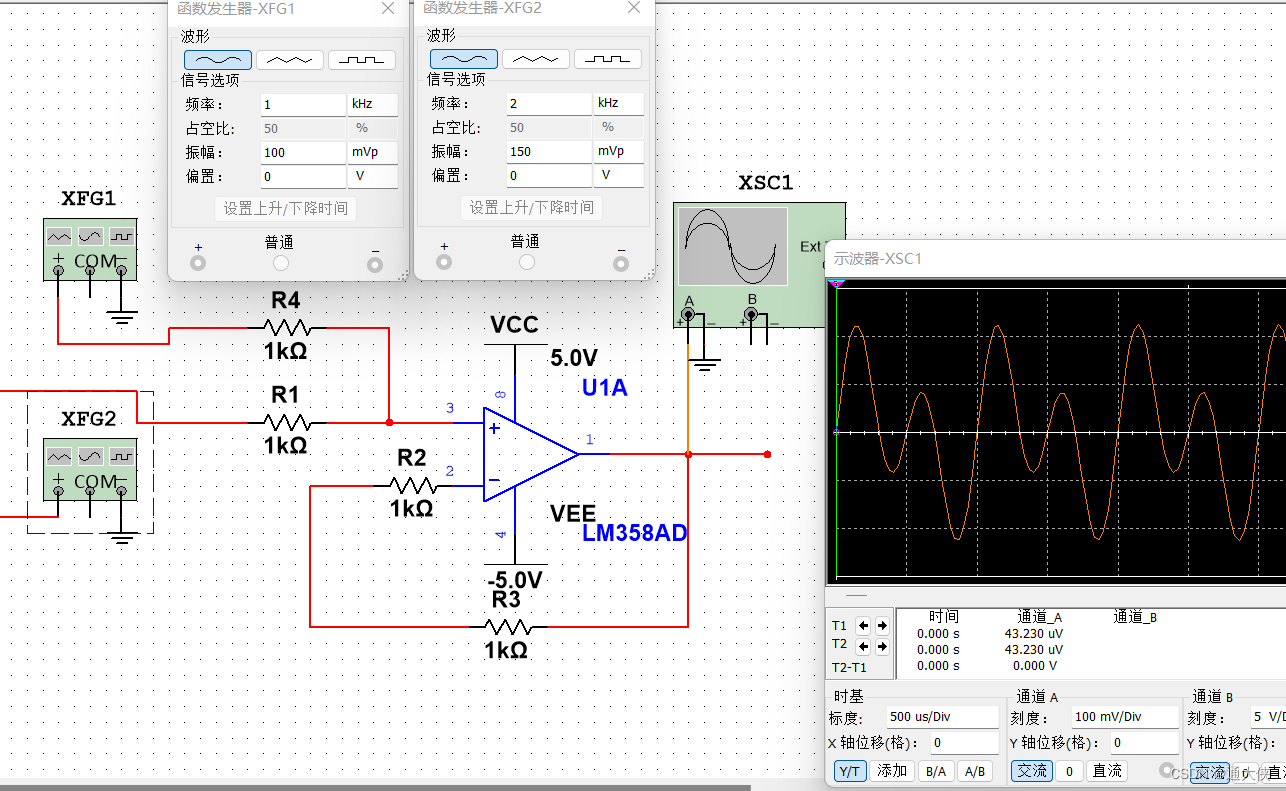

减法器电路/差动放大电路
如图,红色波形已经没了(两输入波形完全一致,经过减法电路相互抵消)
其中
那么
仿真文件
链接:https://pan.baidu.com/s/1rW42POPqU_qYpaZVplIsWg?pwd=eqzw
提取码:eqzw

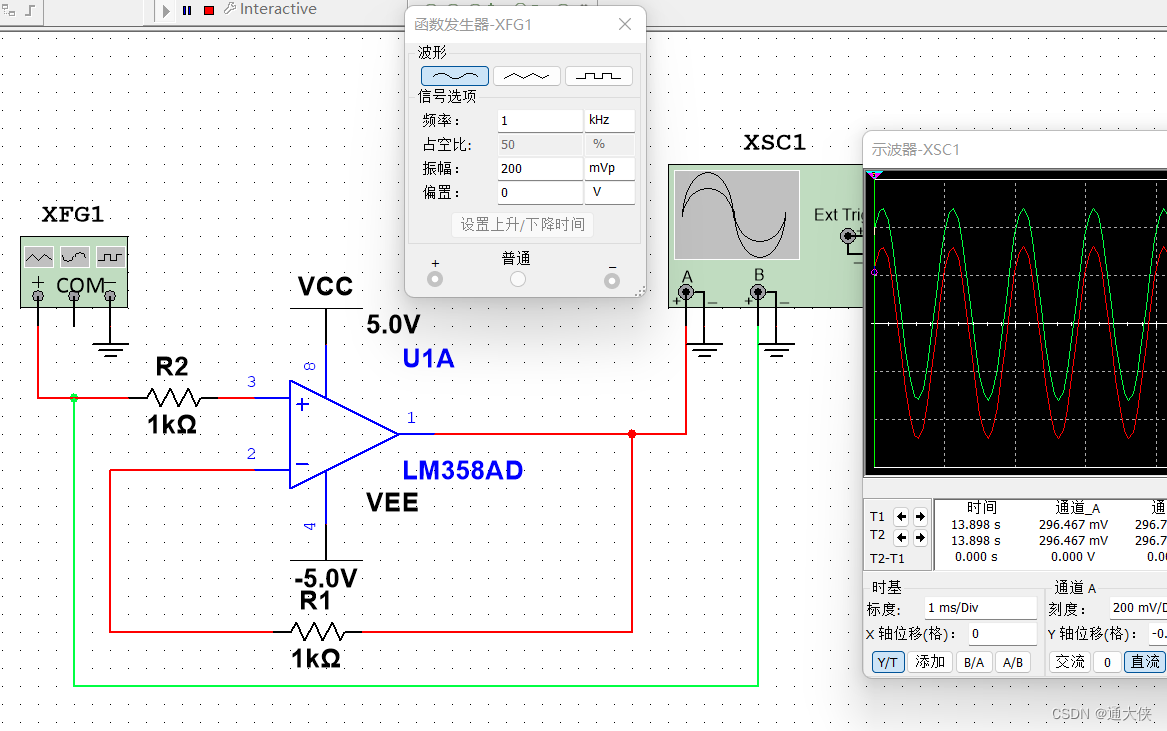

电压跟随器
实际上,电压跟随器是放大倍数为1的同相输入比例电路。
应保证
仿真文件
链接:https://pan.baidu.com/s/1fFyoWjz3xhKot7L-o0XIFA?pwd=kpq4
提取码:kpq4
滤波器电路

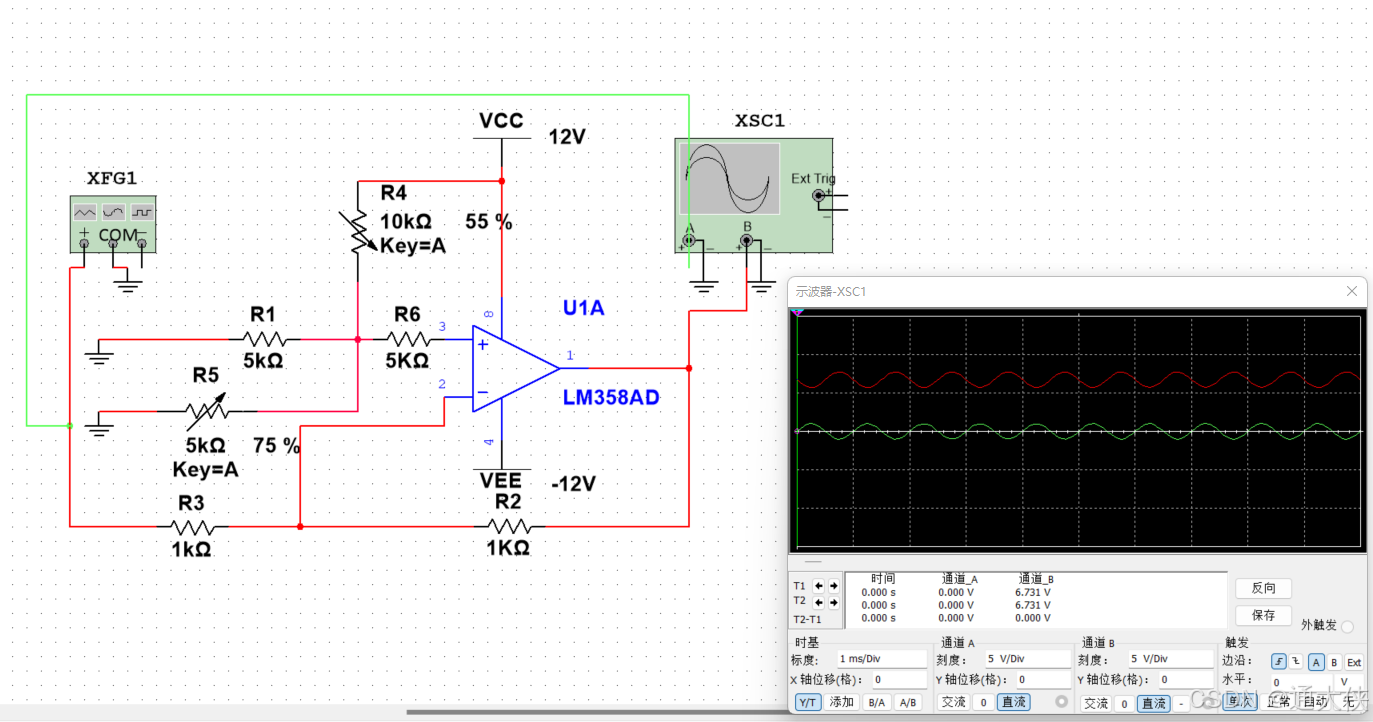

偏置电路
通过调整R4和R5的阻值可调整偏置电压。
仿真文件
链接:https://pan.baidu.com/s/186CGU3WleDQP1vazBD8paA?pwd=7opz
提取码:7opz
