利用运放设计简单有源滤波器(低通、高通、带通)

本文旨在帮助刚接触模电的同学快速设计一个实用可靠的有源滤波器,故我将不会说一些晦涩难懂的原理,只给出仿真电路图。

低通滤波器

图1 低通滤波器

图1所示的是一个截止频率约为1KHz的低通滤波器。

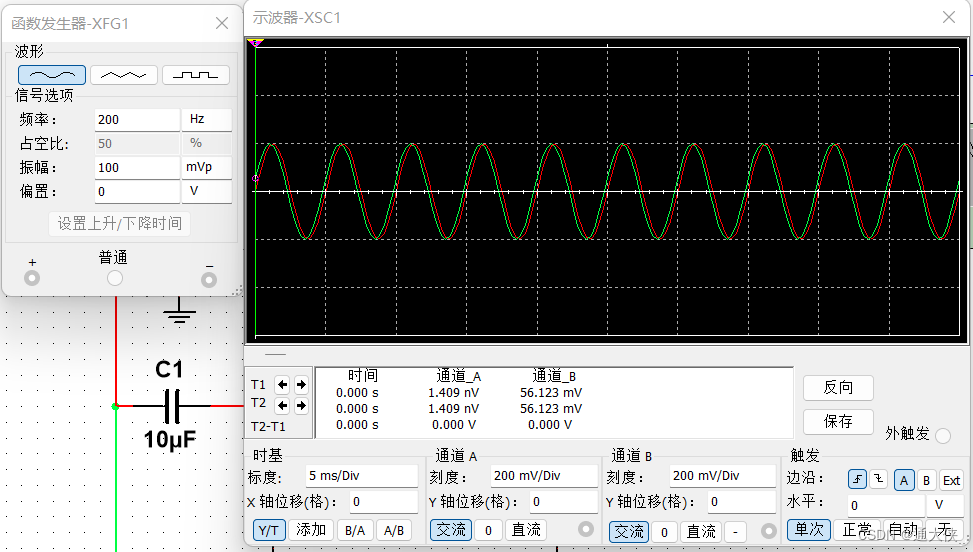

图2 200Hz的情况

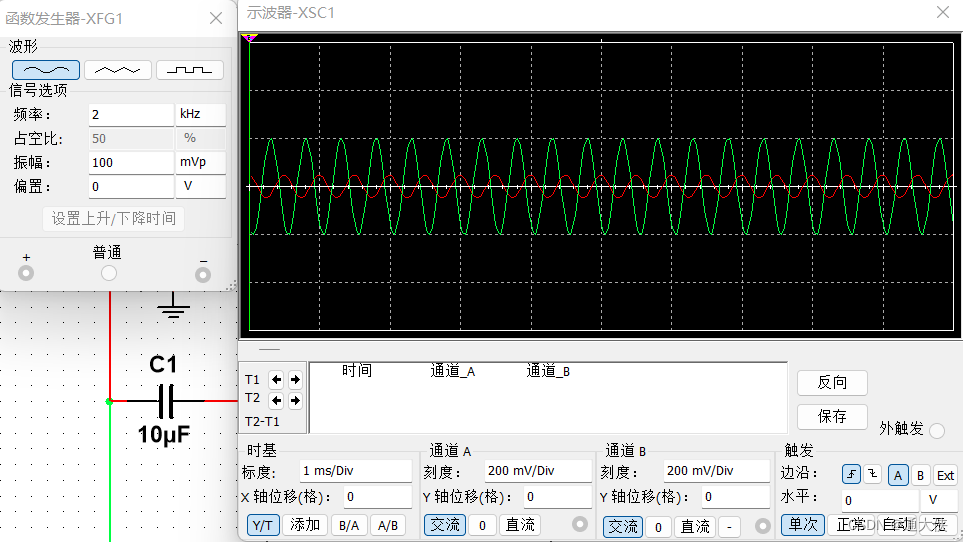

图3 2KHz的情况

设计步骤为:

1、选取合适的C4,

2、选取C2,C2等于两倍的C4

3、选取合适的R1与R2,计算公式为:

R_{1}= R_{2}= \frac{1}{2\times 1.414\times 3.14\times C_{1}\times f}

f是截止频率

4、C1=C3,取C4的100到1000倍即可

仿真文件

链接:https://pan.baidu.com/s/1sVi4tk4D62IWr31w9oSr-g?pwd=vn86
提取码:vn86
--来自百度网盘超级会员V1的分享

高通滤波器

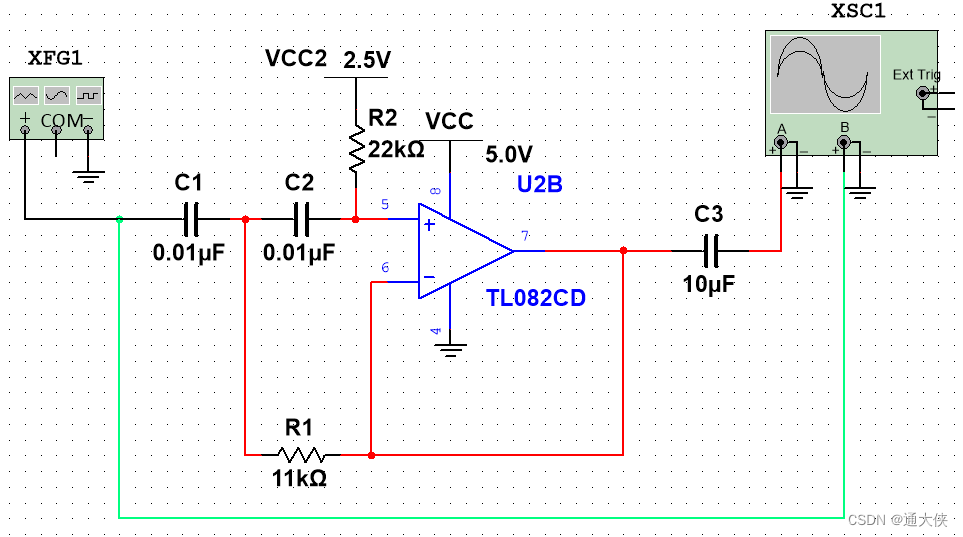

图4 高通滤波器

图4所示的是一个截止频率约为1KHz的高通滤波器。

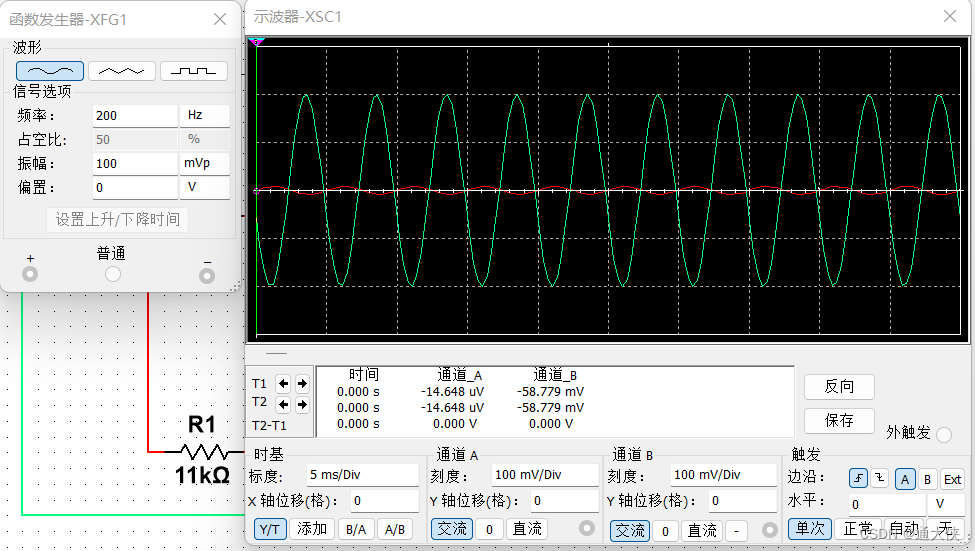

图5 200Hz的情况

图6 2KHz的情况

设计步骤为:

1、选取C1=C2

2、计算R1,公式为:

R_{1}= \frac{1}{2\times 1.414\times 3.14\times C_{1}\times f}

f是截止频率

3、计算R2,公式为:

R_{2}= \frac{1}{ 1.414\times 3.14\times C_{1}\times f}

f是截止频率

4、选取C3,取C1的100到1000倍即可

仿真文件

链接:https://pan.baidu.com/s/13X5Q6pBAd3UxHrClZ1I8DA?pwd=ajju
提取码:ajju
--来自百度网盘超级会员V1的分享

带通滤波器(宽)

宽带通滤波器实际上就是一个高通滤波器级联上一个低通滤波器,不过需要注意的是:高通滤波器要放在低通滤波器的前面,这样低通滤波器可以把高通滤波器产生的噪声滤除

图7 宽带通滤波器

图7所示的是一个带宽为500Hz~1KHz的宽带通滤波器。

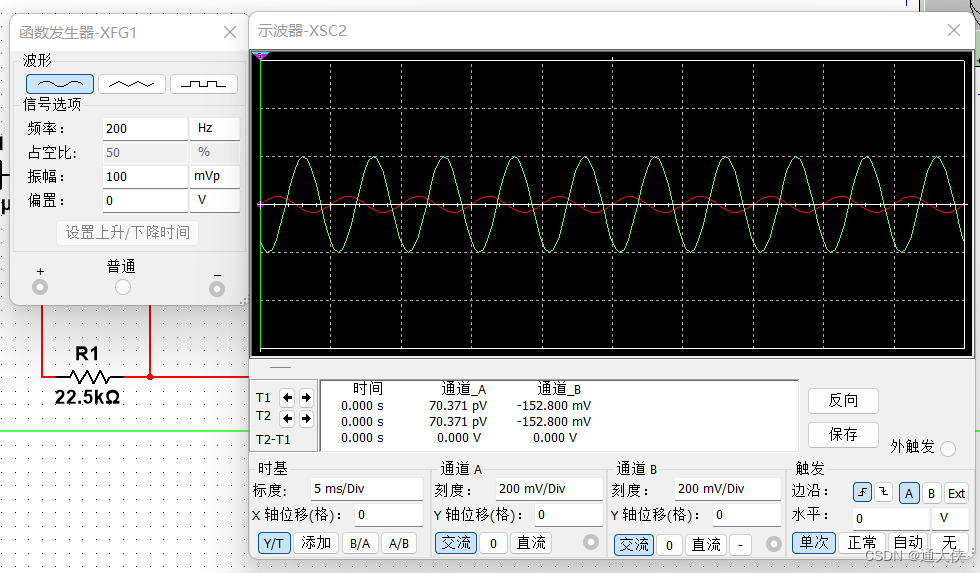

图8 200Hz的情况

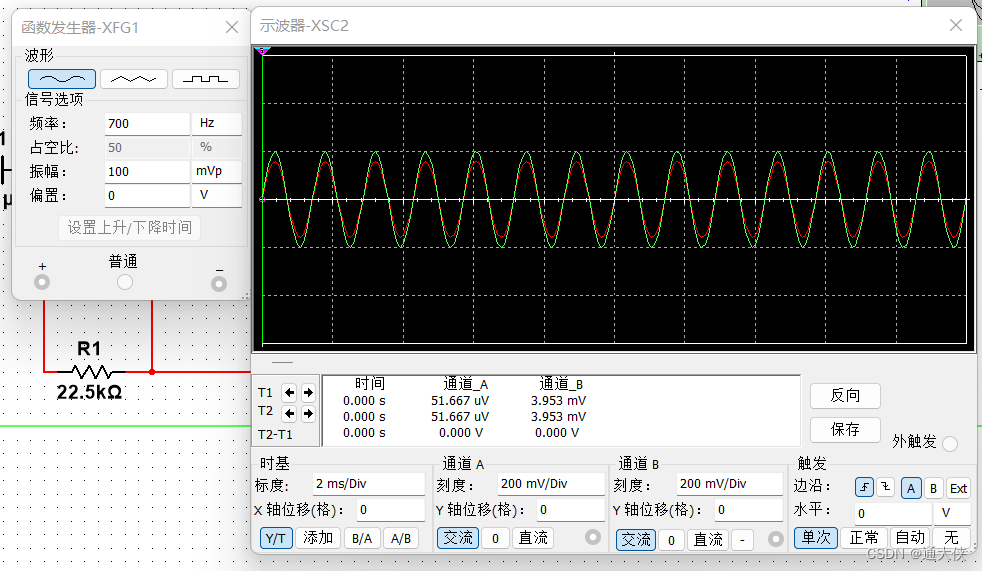

图9 700Hz的情况

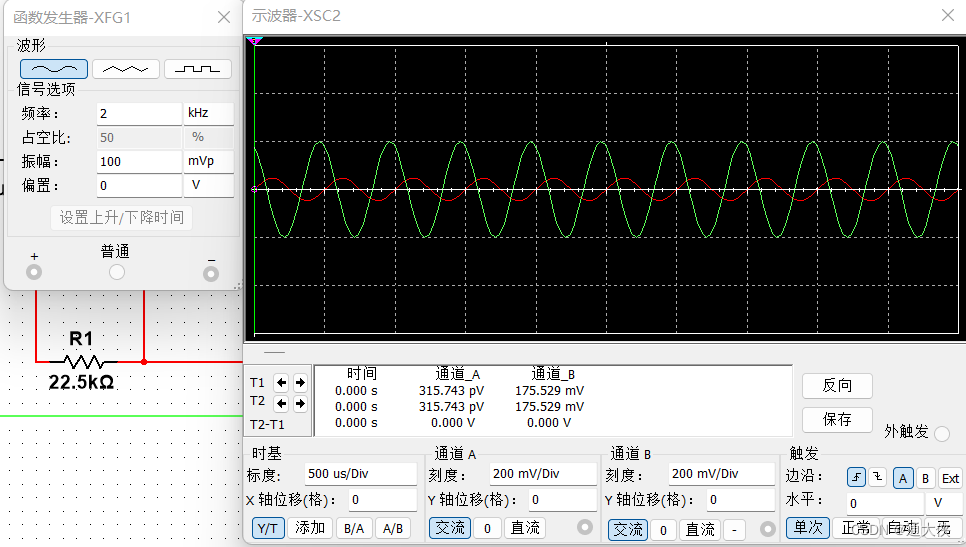

图10 2KHz的情况

仿真文件

链接:https://pan.baidu.com/s/1chcHVa97TFId4ocfIb3zBA?pwd=6ez9
提取码:6ez9
--来自百度网盘超级会员V1的分享

参考文献

运算放大器权威指南(第四版)        人民邮电出版社        作者 Bruce Carter
