运放衰减电路是一个很常见的模块。

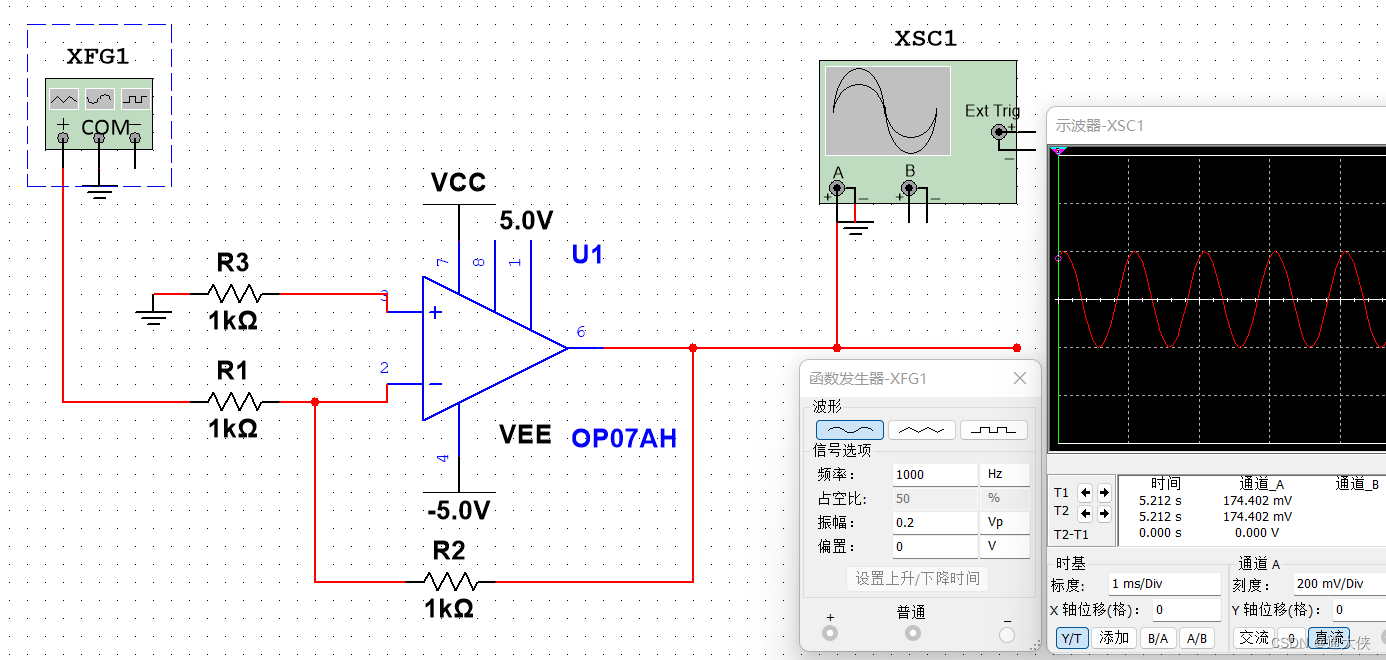

图1 增益为1的反相放大器

以图1为例，如何改动可以得到一个增益小于1的衰减器呢？

“多简单啊，我们在模电都学过，这个运放的增益是 $\frac{R_{2}}{R_1}$ ，想让增益小于一把 $R_{2}$ 调小不就好了？”

可爱的你是否也这样觉得？

我们来看一下。

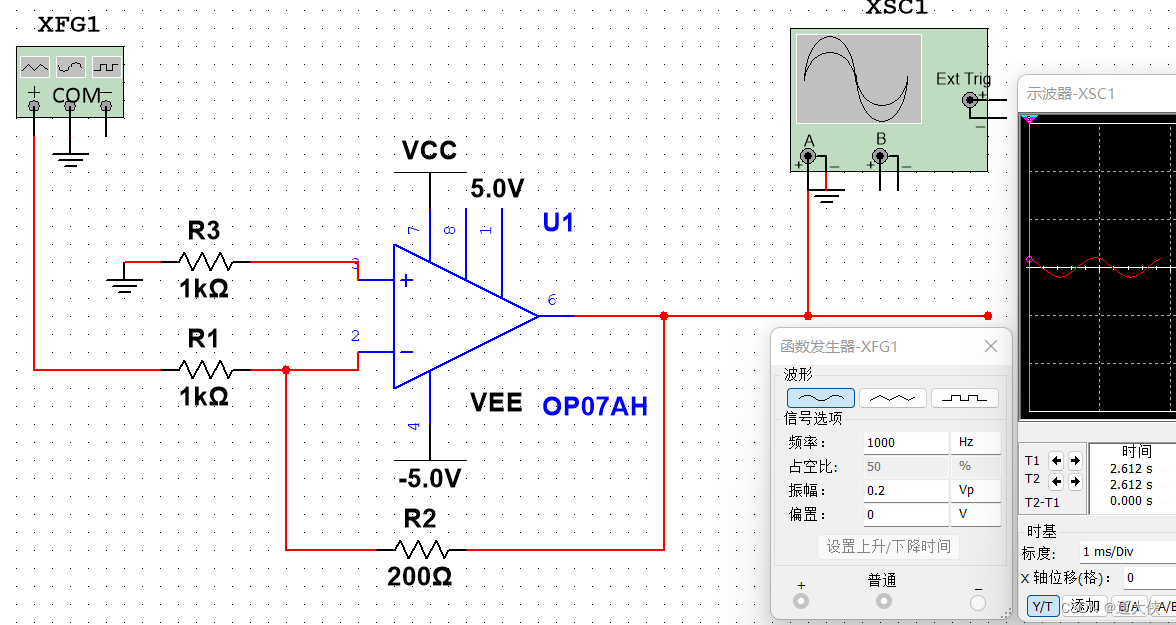

图2 更改后的电路

在仿真环境中确实比较完美，但这样做出来的衰减器真的是正确的吗？

实际上，如果你动手把这个电路焊出来你会发现杂波多到根本用不了！！！

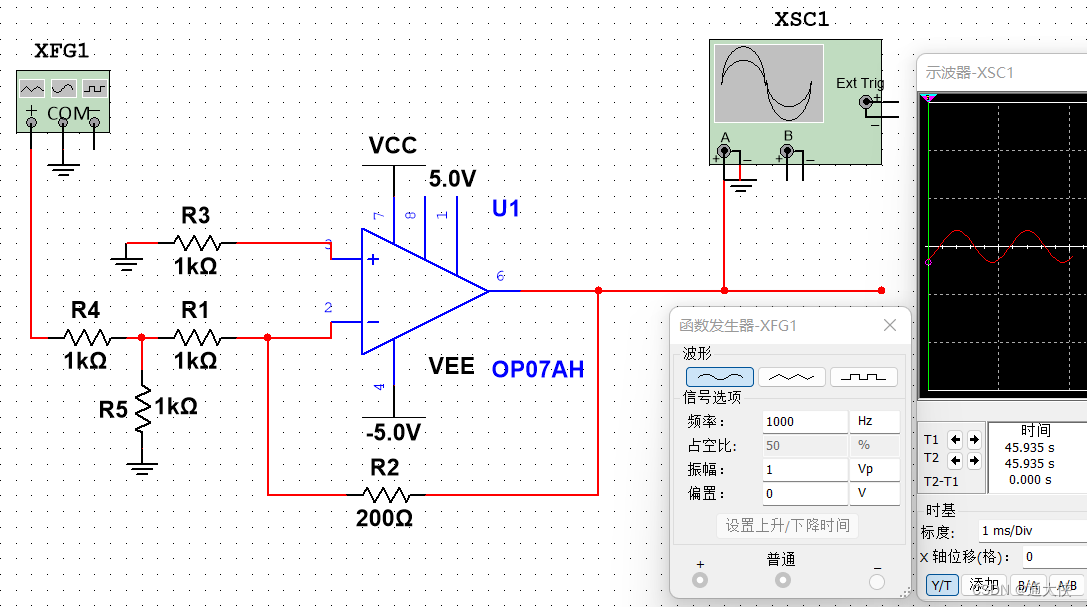

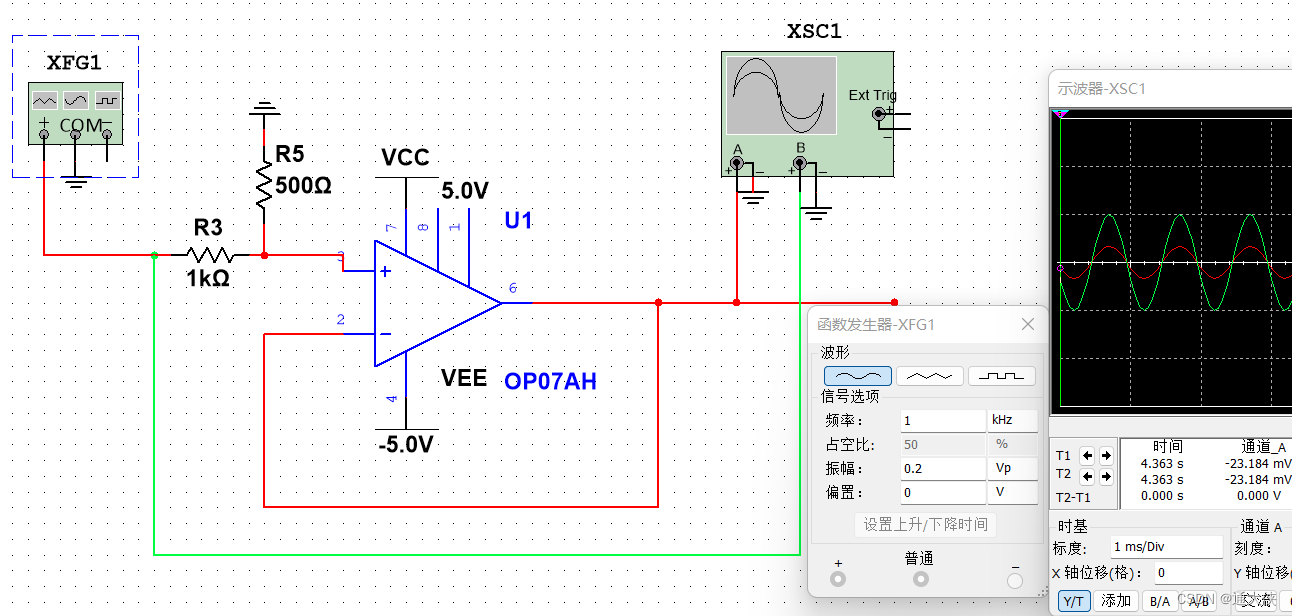

运算放大器有一个指标是最小增益，一般而言运放的增益都是打大于等于1的，低于最小增益的电路会变得不稳定，可能产生振铃等不良影响。所以并不推荐让 $R_{f}<R_{s}$ ，即 $R_{2}<R_{1}$ 使放大电路增益小于1而构成衰减器的这种做法。正确地做法应该是先让信号进入放大电路前就衰减。
