PXI标准– PXI规范更新总结

摘要：PXI标准于1998年创立，随着模块化技术的进步和终端用户的需求不断增加，相关的规范也在不断发展。在2018年9月，PXISA的技术委员会又一次更新了与该标准相关的各种技术规范。这些更新根据供应商和用户需要求制定，对软件和硬件规格均有涉及，以便于支持不断发展的测试需求。具有特别意义的是规范方面的更新，该更新涉及1、Linux®操作系统的支持，2、作为PXI系统一部分的多插槽模块的使用，3、对更高功率模块的支持。 本文回顾了与PXI系统联盟（PXISA）维护的七个规范的修订相关的具体细节和原理。

关键字：PXI，PXIe，PXI Express，Linux

1、背景

PXI（CompactPCI eXtensions for Instrumentation）标准发布于1998年，规范PXI-1和PXI-2定义了模块化仪器标准的硬件和软件要求。 初始标准的主要功能包括：

• 利用PCI和CompactPCI电气和机械标准定义PXI总线结构和物理参数
• 建立PXI机箱配置的标准，包括每个插槽的最低功耗以及定时/控制器/外围设备插槽的功能
• 在CompactPCI背板架构上增加了触发和时钟基础架构
• 定义PXI模块和系统的软件/驱动程序要求，确保多个供应商提供的模块间互操作性。另外，PXI软件规范为PXI系统及其组成部件定义了一组硬件描述文件。

2005年，PXI标准进行了更新，增加了将PCI Express总线用作PXI Express规范的基础体系结构的问题。在PXI-5 PXI Express硬件规格和PXI-6 PXI Express软件规格中增加了PXI Express架构的详细信息。与这些规范相关的关键功能包括：

• PXI Express标准使用PCI Express标准
• 除PXI标准的触发/时钟功能外，还包含更高性能的触发基础架构，并增加了100 MHz时钟源
• 定义其他类型的PXI外围设备插槽，支持PXI Express模块并使用混合插槽，从而与PXI和PXI Express模块兼容。另外，PXI Express规范要求PXIe硬件和软件都必须与PXI模块和软件兼容。

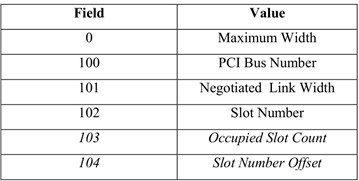

• 随着PXI Express硬件标准的采用，需要对PXI软件标准进行增强。这些新增功能包括机箱自我识别，位置寻址以及对SMBus的支持。PCI Express总线要求外围软件组件PXI-6中指定的定义方式对其自身的设备位置进行管理。

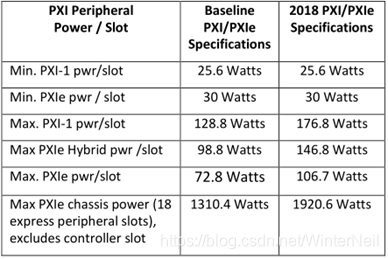

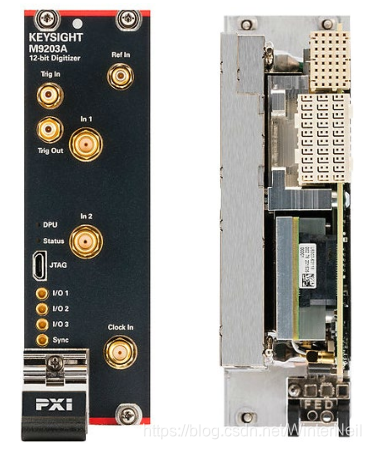

随后几年对PXI标准进行了其他更新，并于2018年完成了对该标准的重大更新，这些更新对硬件和软件规范均产生了影响。PXI-1，PXI-2
