h3u


在这里插入图片描述

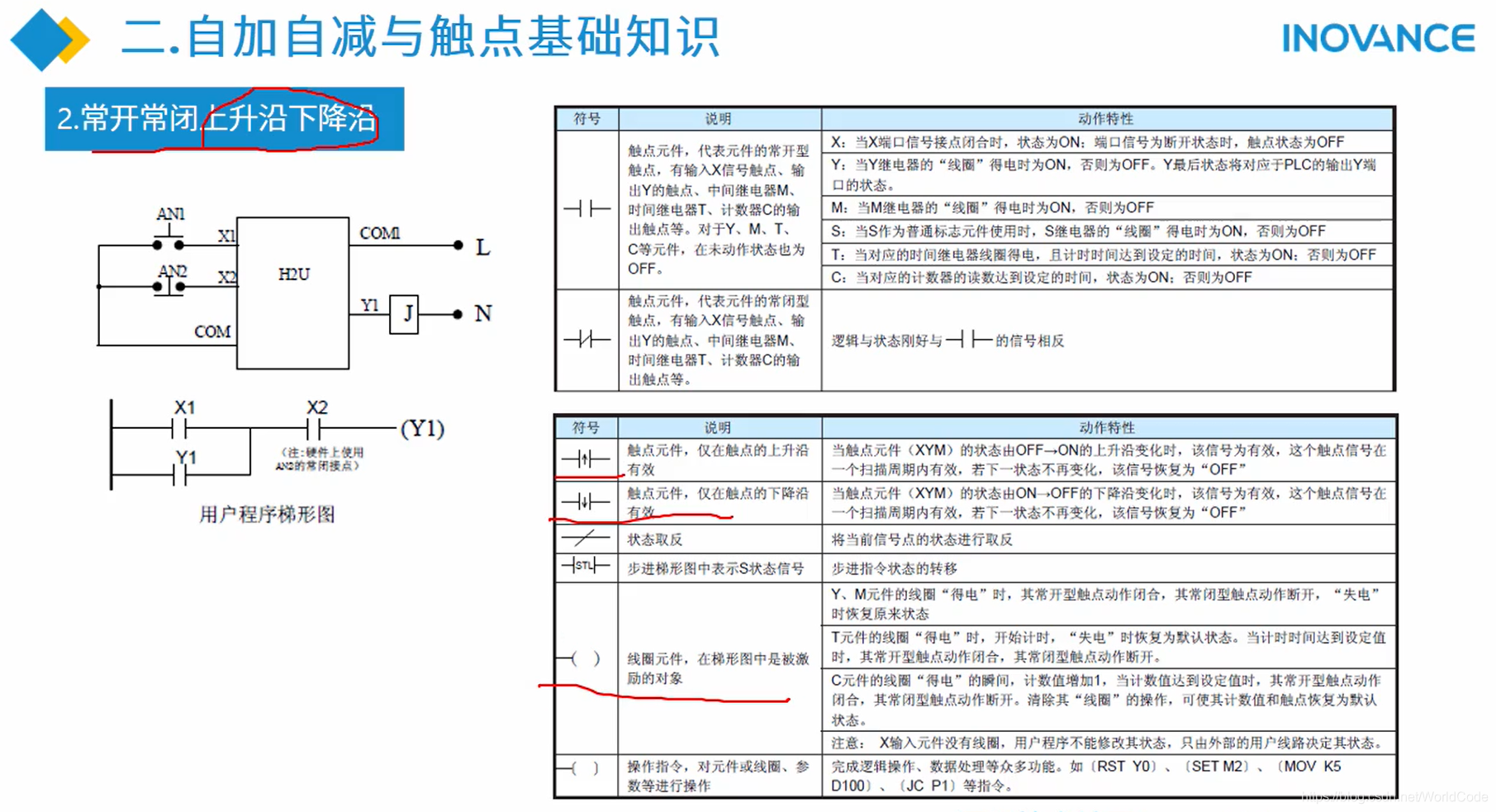

  • 常开：按钮没有操作的时候是开的

  • 常闭触点：按钮操作的时候是关的

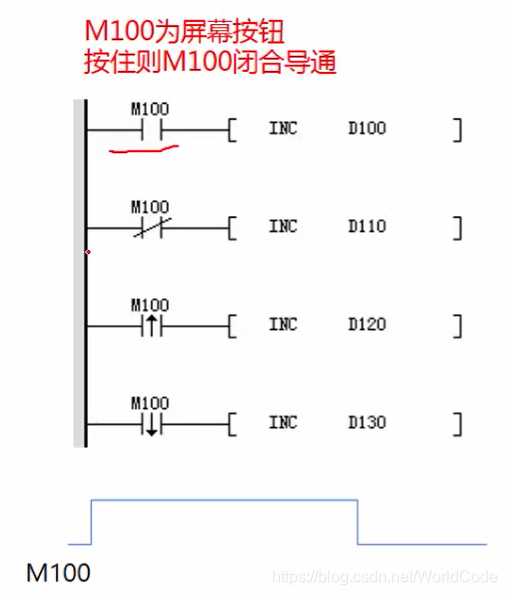

  • 上升沿：会产生一个扫描周期的时间，导通时间为一个扫描周期

  • 下降沿：会产生一个扫描周期的时间，导通时间为一个扫描周期

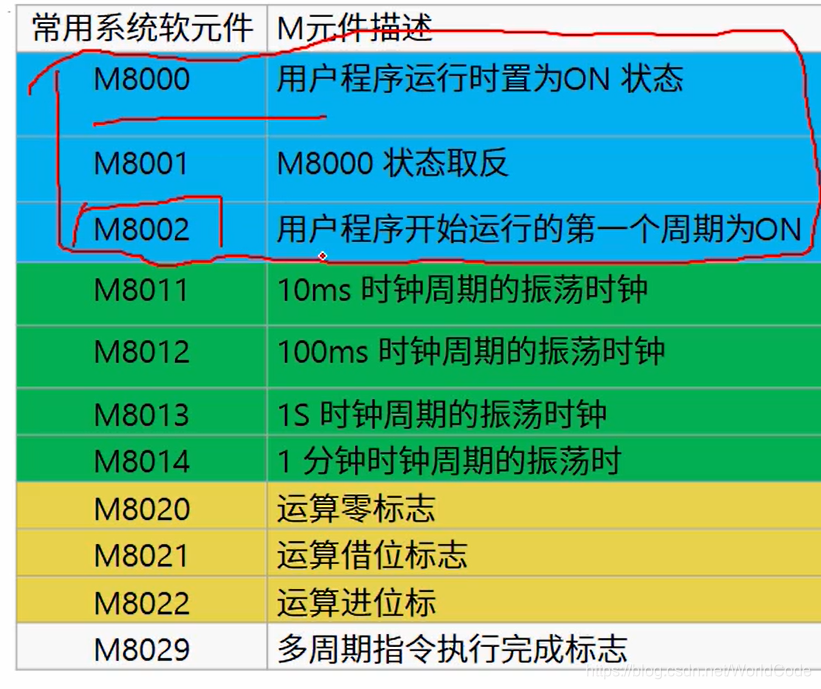

  • M8000标志位:底层固件程序运行成功，M8000导通

  • M8002标志位:用户的第一个扫描周期，用于初始化参数

  • M8001标志位:M8000的取反

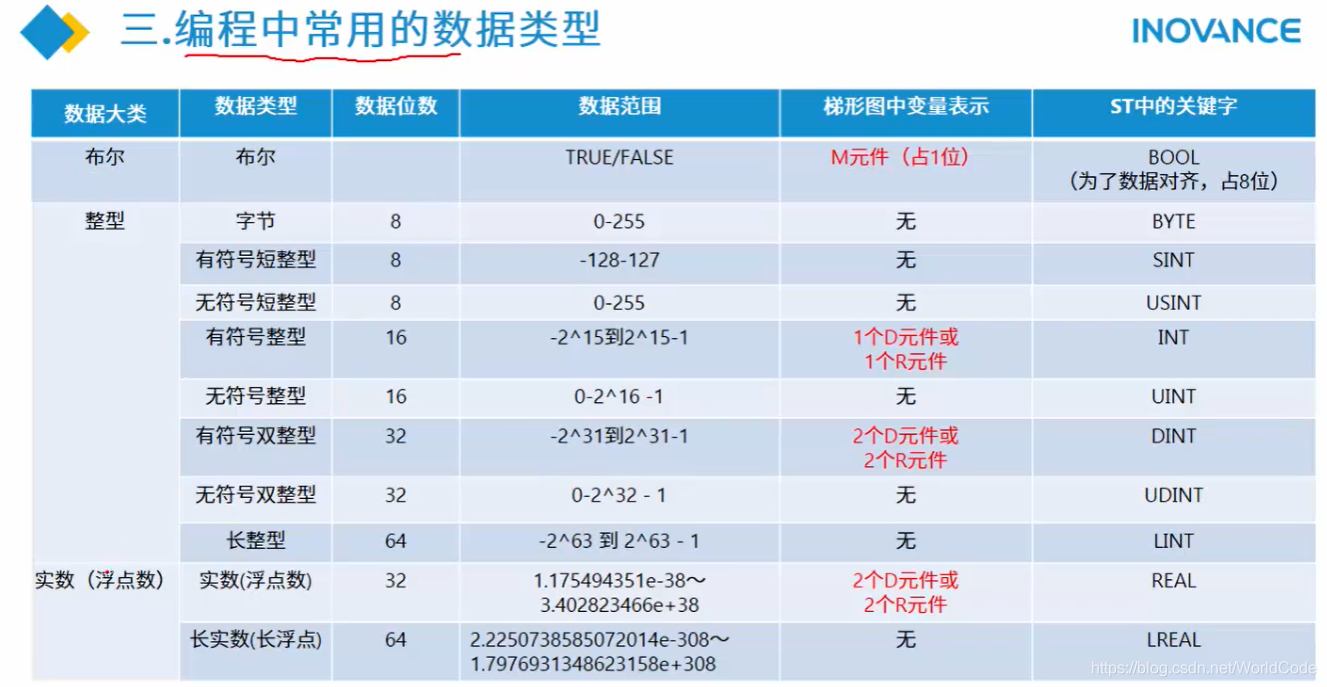

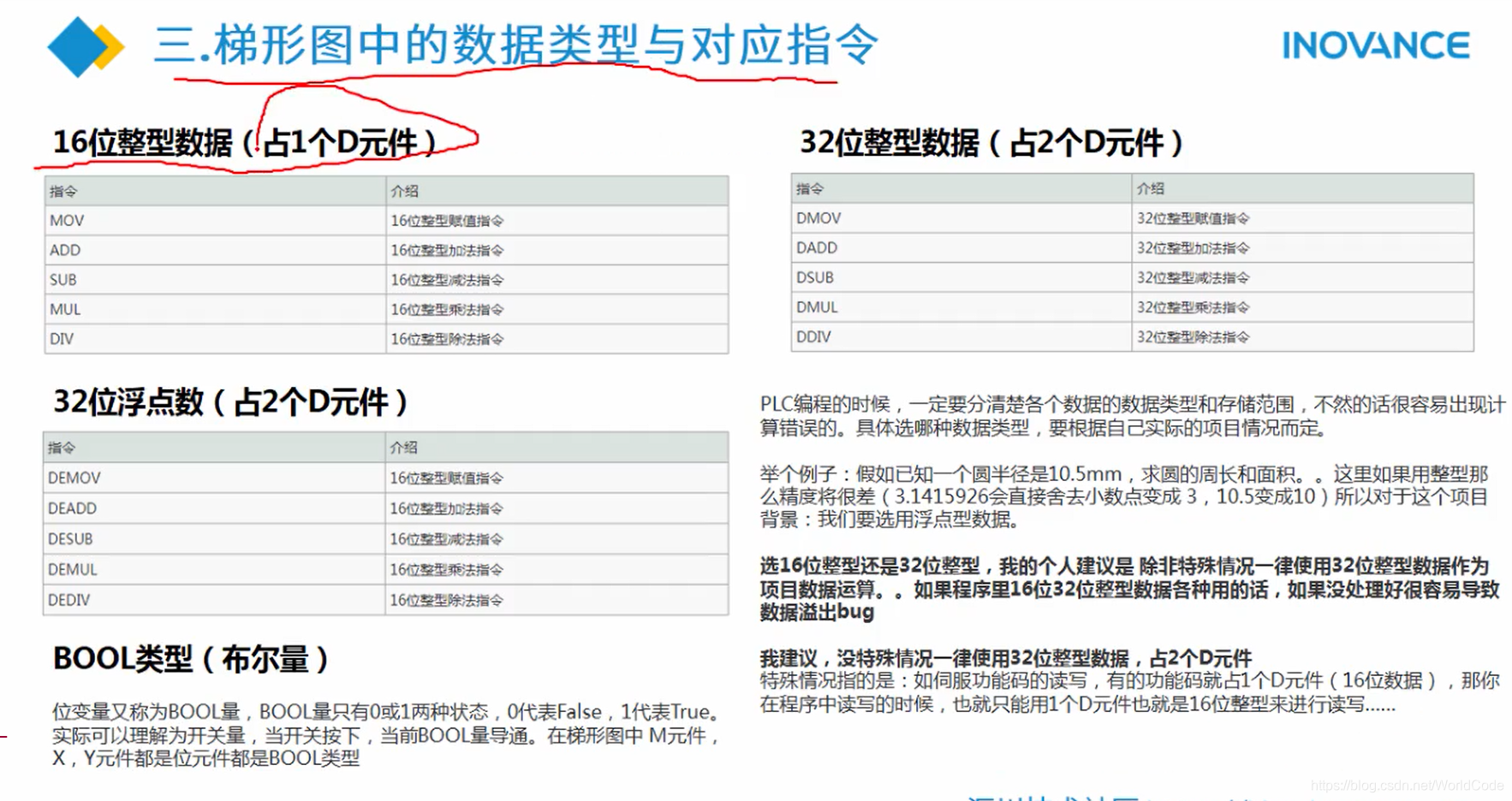

  • bit 位 8位1字节 16位1字

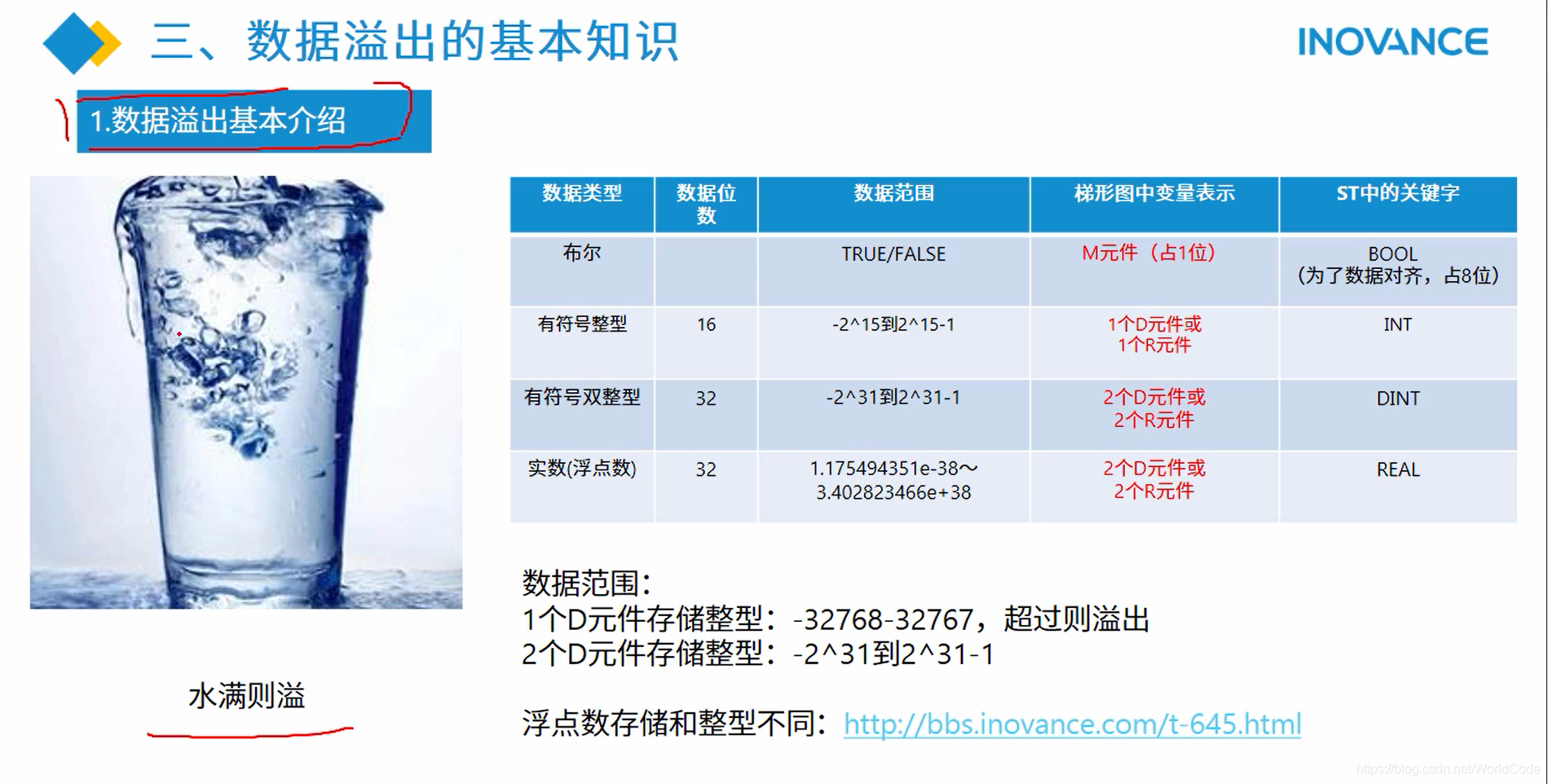

  • 1个D元件一个16位数据，32位数据占2个D元件

  • 1个M元件相当于bit位

  • 八进制 ： PLC的输入输出 IO引脚
    在这里插入图片描述
    在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

软元件

  • 常用软元件：P31页

  • 数据寄存器D元件

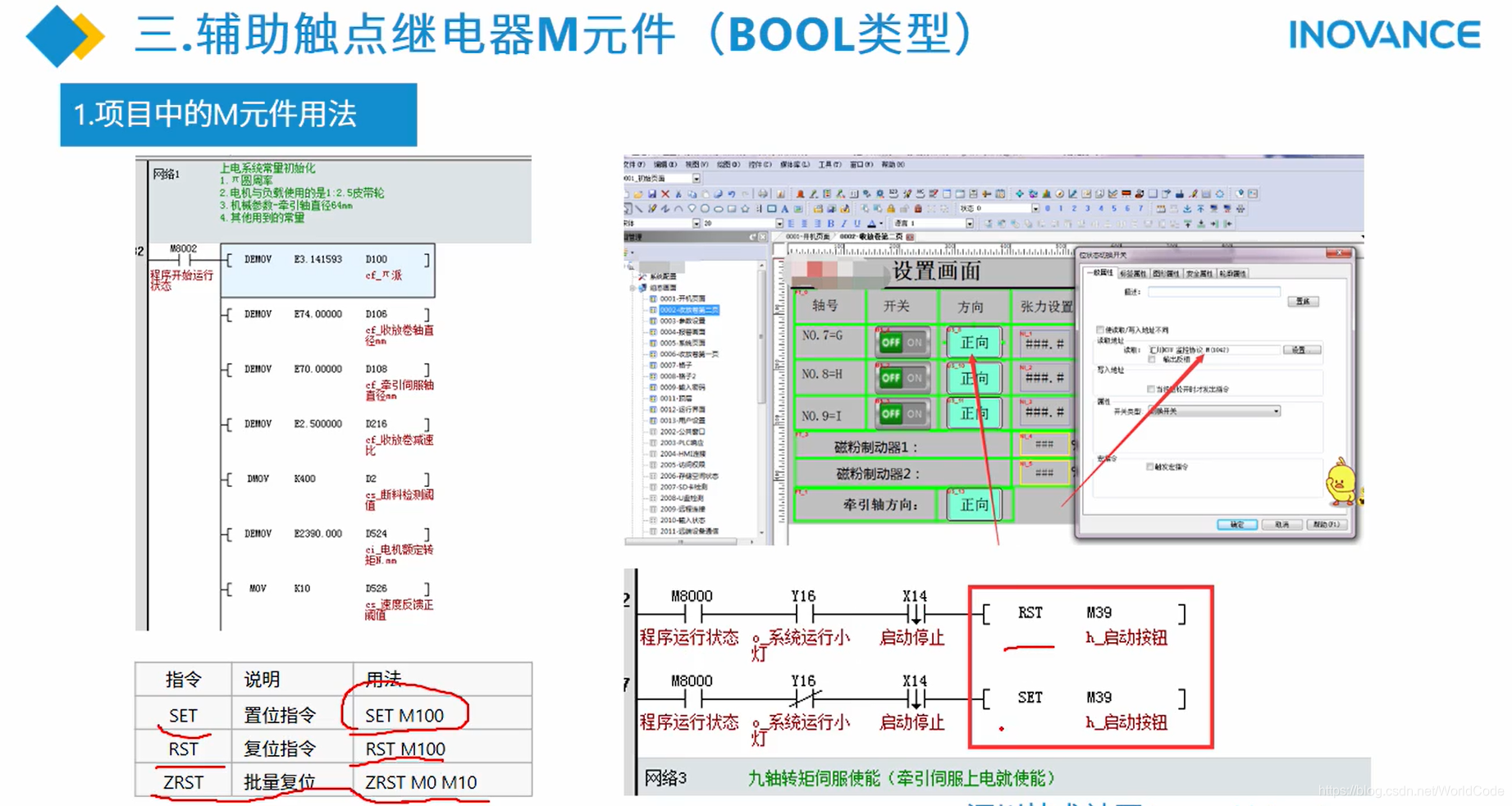

  • 辅助触点继电器M元件 bool在这里插入图片描述在这里插入图片描述

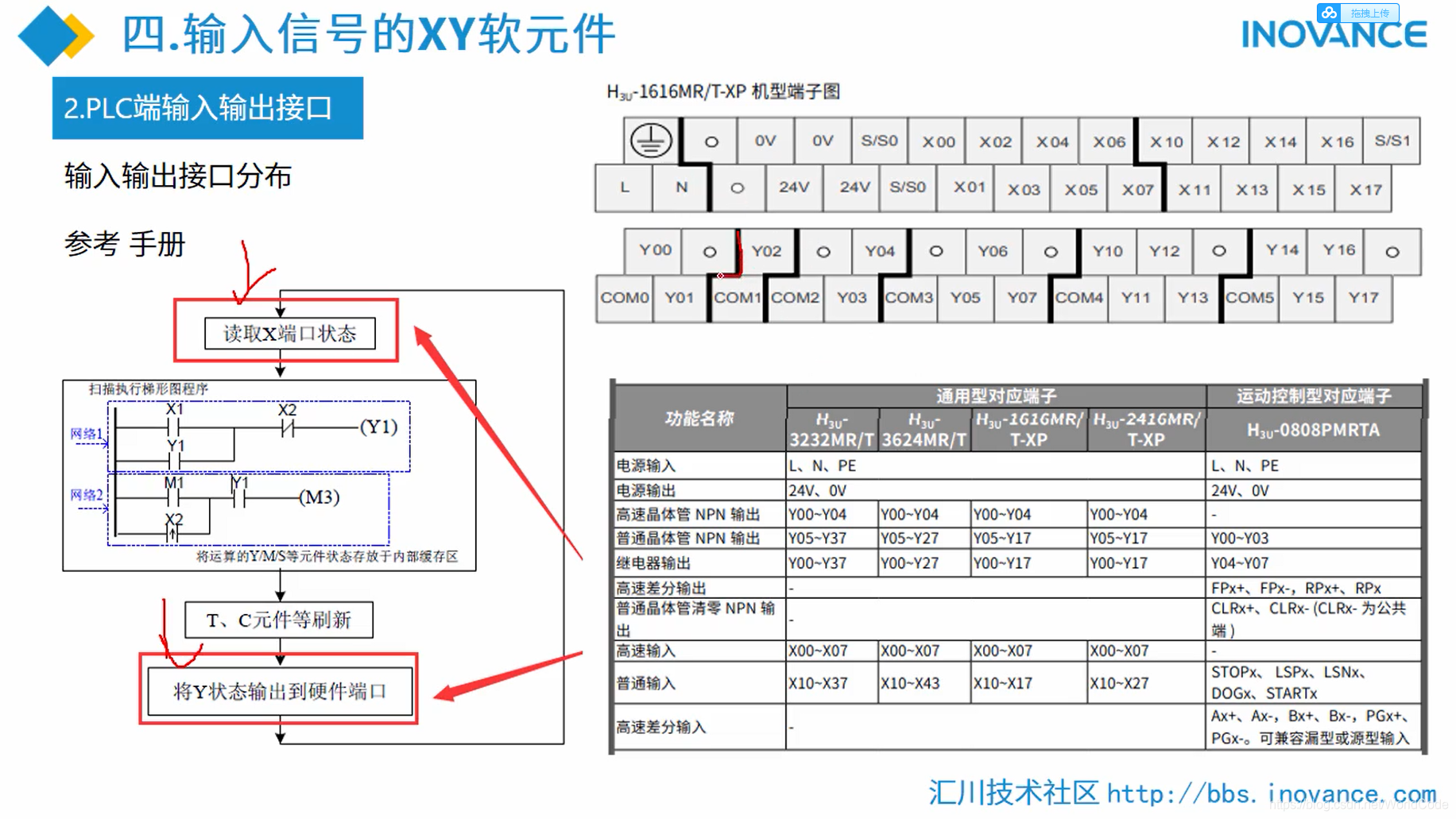

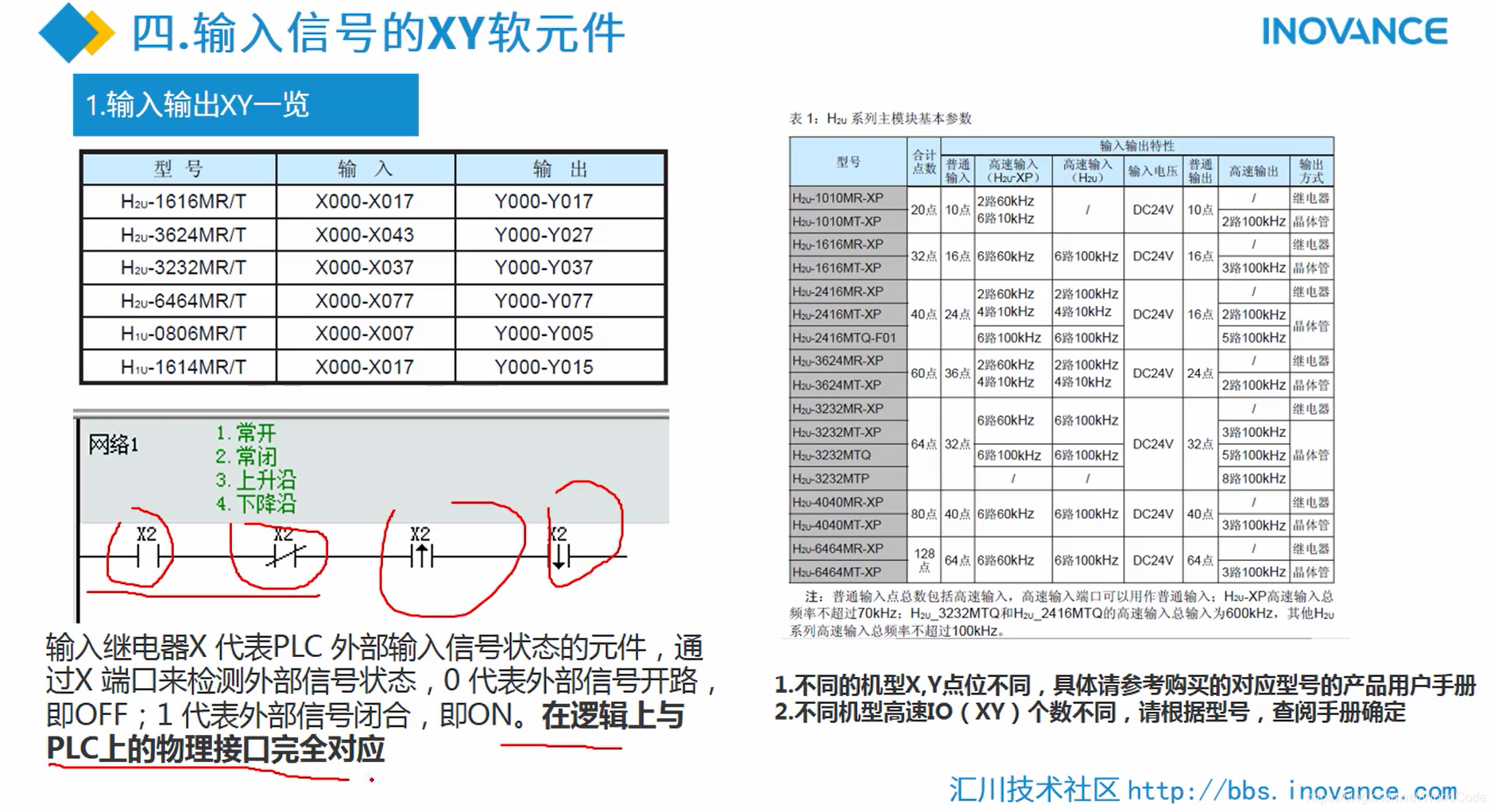

  • 输入信号XY软元件
    在这里插入图片描述
    在这里插入图片描述

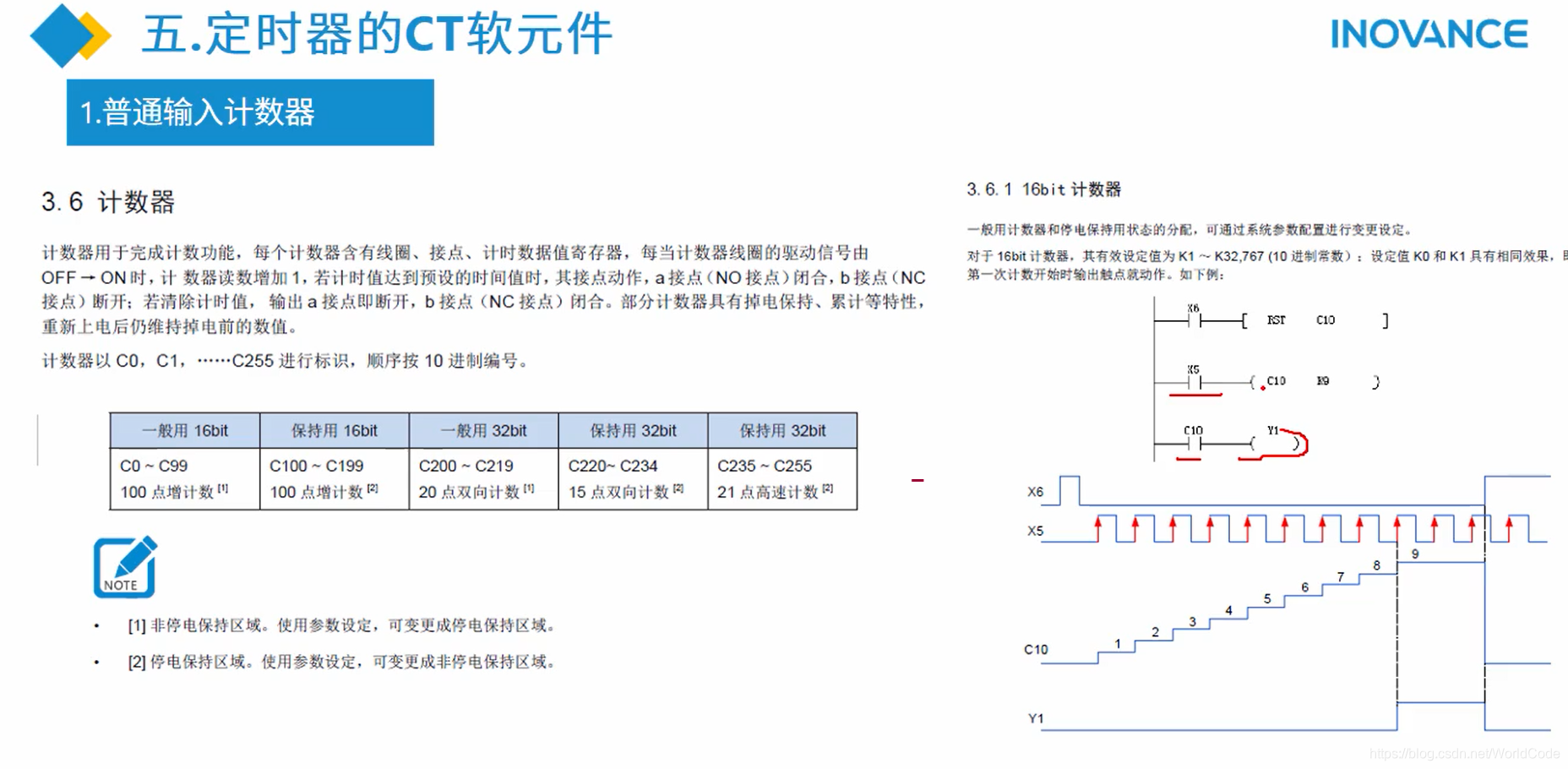

  • 定时器计数器TC软元件
    在这里插入图片描述

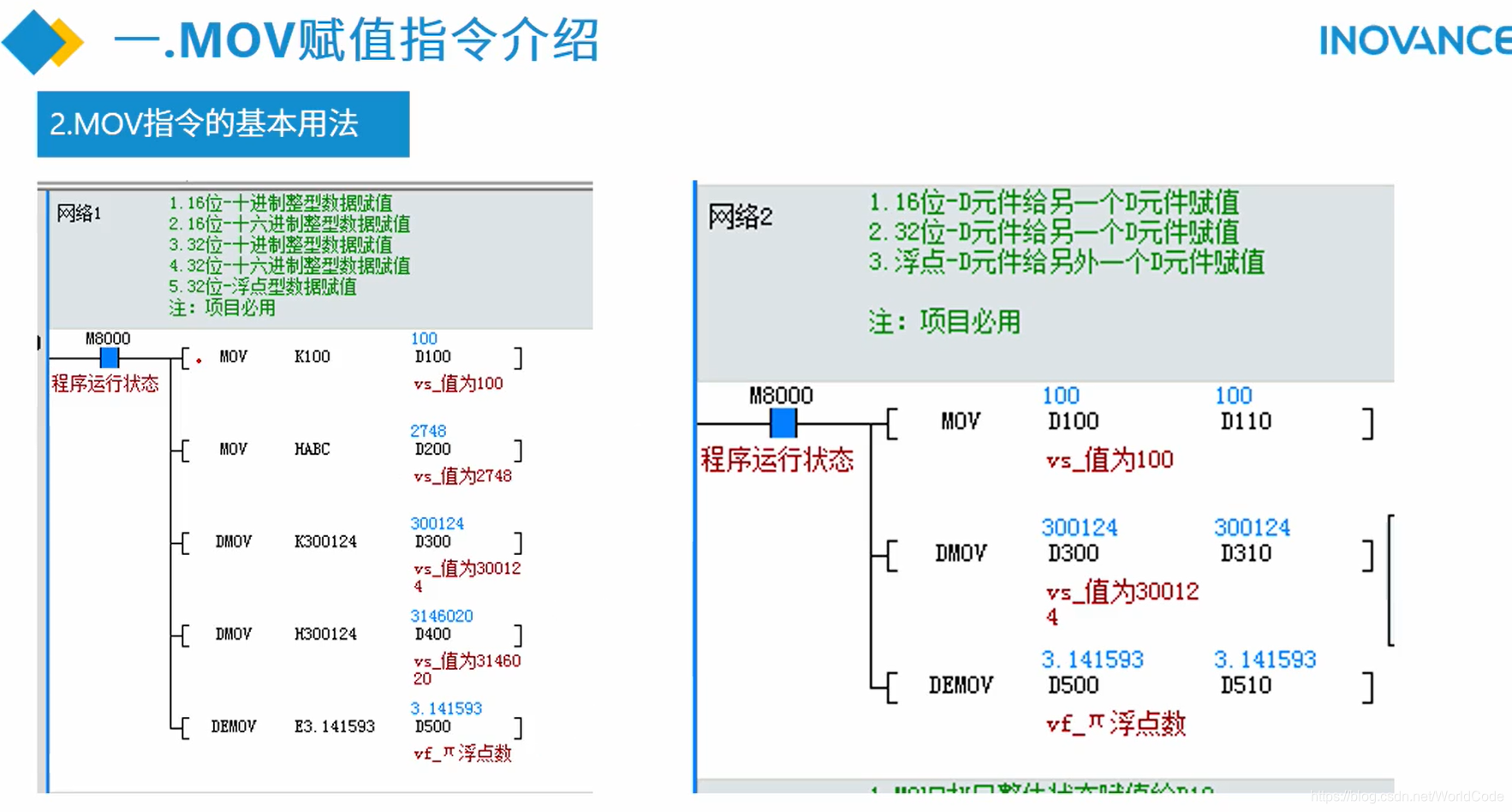

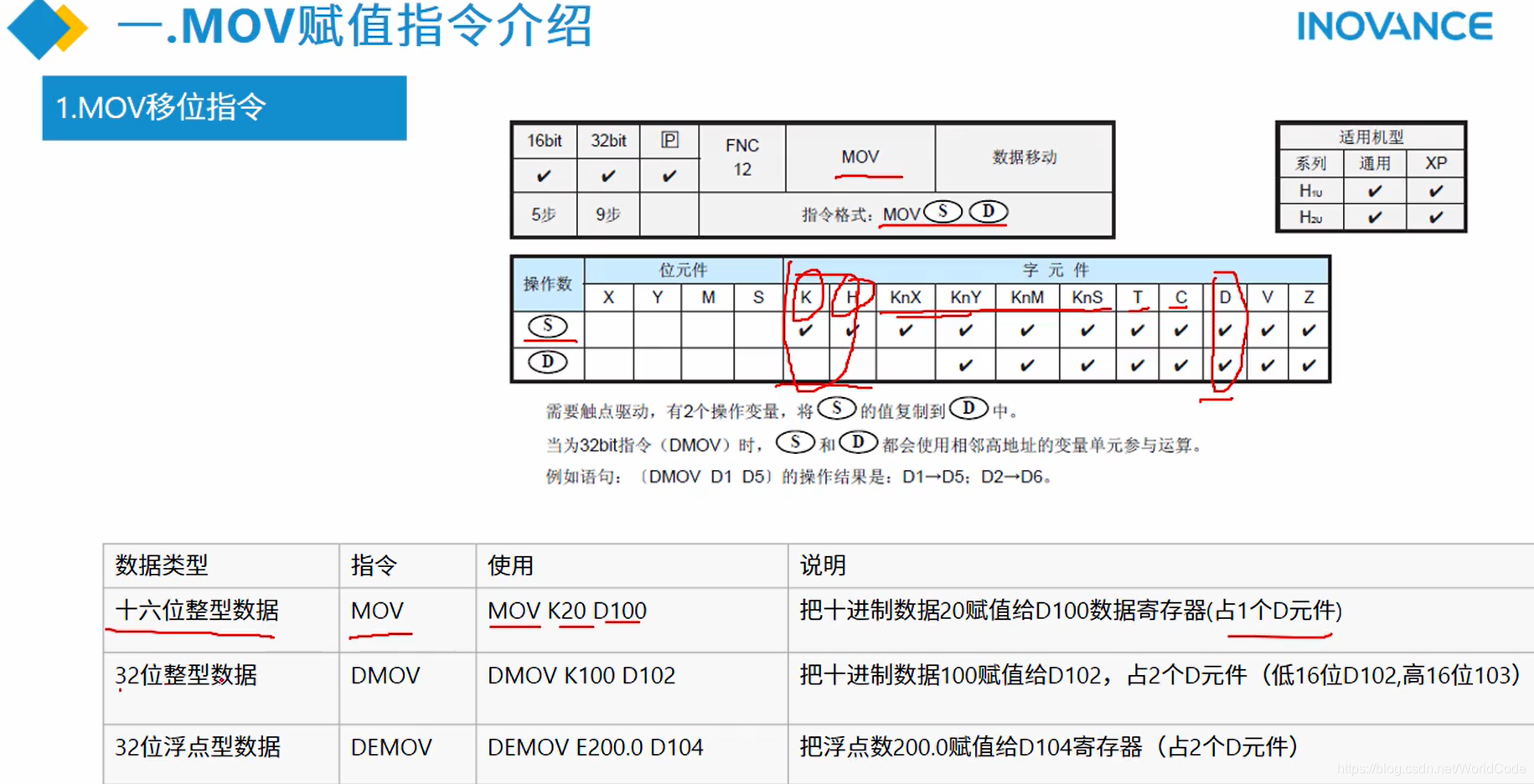

MOV赋值

在这里插入图片描述
在这里插入图片描述
