扩展IO模块为4个艾莫迅RTU简易版，16输入，16输出。物理连接为RS485，A B两根线。
下面为H3Umodbus配置，关键是协议选择为：MODBUS主站配置。协议配置：和从站保持一致

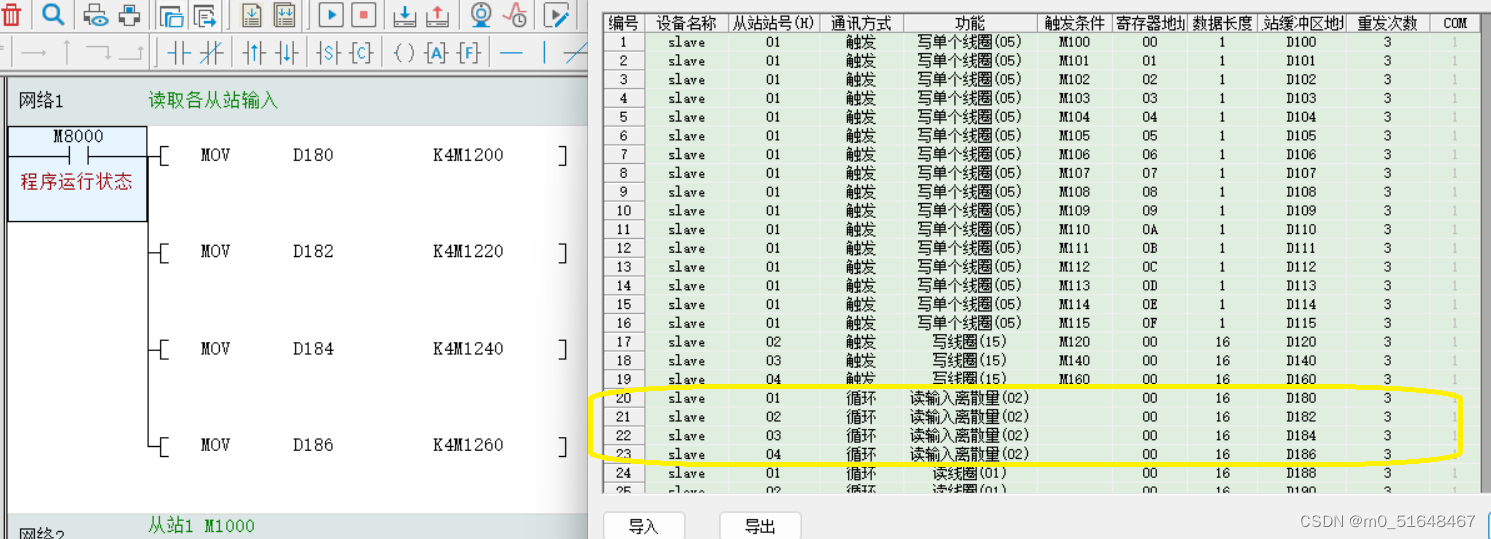

通过下图的程序及配置，已经可以获得扩展模块的各个模块输入点信号：
从站1的16点输入映射M1200-M1215 ，对应通信缓存区是D180。
从站2的16点输入映射M1220-M1235 ，对应通信缓存区是D182。
从站3的16点输入映射M1240-M1255 ，对应通信缓存区是D184。
从站4的16点输入映射M1260-M1275 ，对应通信缓存区是D186。

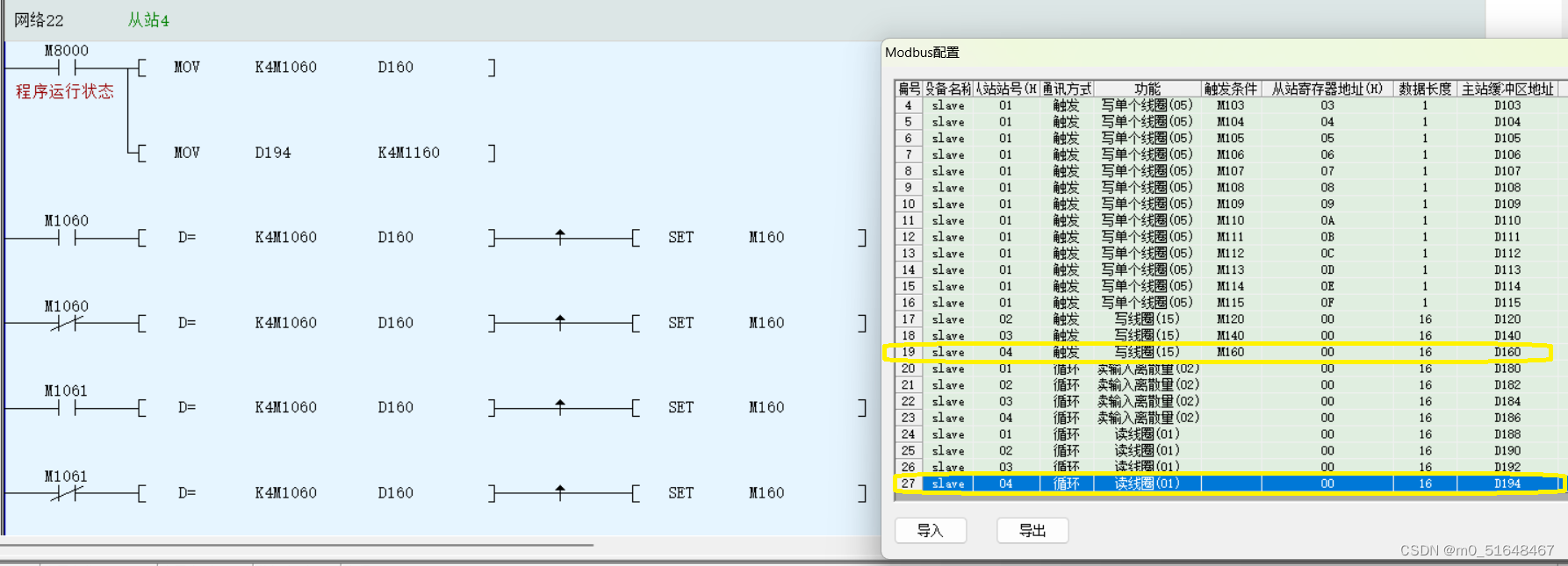

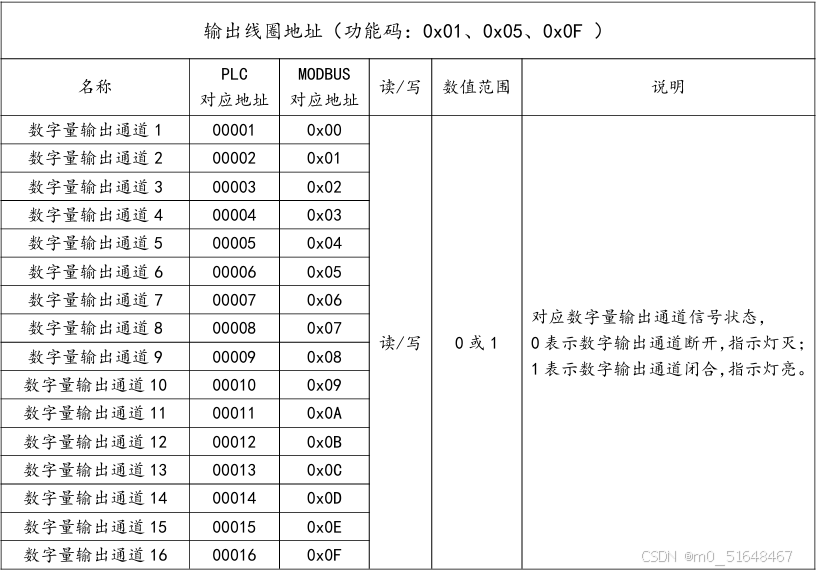

下图是读取从站4的线圈（只在程序第2行，和读输入点一样，用一行mov指令就OK了，内部是自动循环通信的）和写从站4的线圈（写的程序原理，以从站4的第1个输出点映射M1060为例，当M1060状态改变，并且通信缓存区的地址D160也跟着改变，才触发通信M160）
从站4的16点读输出映射M1160-M1175 ，对应通信缓存区是D194。
从站4的16点写输出映射M1060-M1075 ，对应通信缓存区是D160。

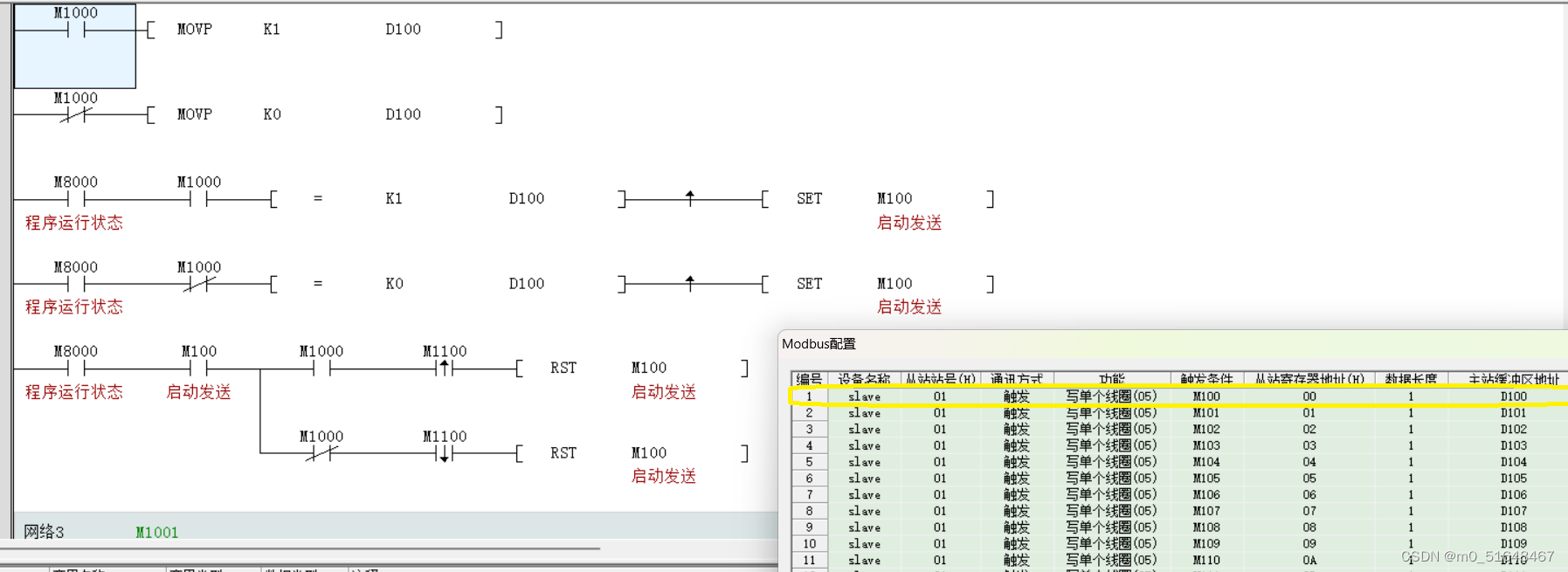

通过以上方法即可完成扩展模块IO点的映射使用，下图是写单个线圈，作为参考：
实际验证,程序最后两行 RST M100可以省略。
从站1的第1个输出点映射M1000 ，对应通信缓存区是D100，触发为M100 。
从站1的第2个输出点映射M1001 ，对应通信缓存区是D101，触发为M101 。
.........
