磁耦合谐振式 无线电能传输电路系统板 LCC-S拓扑补偿网络

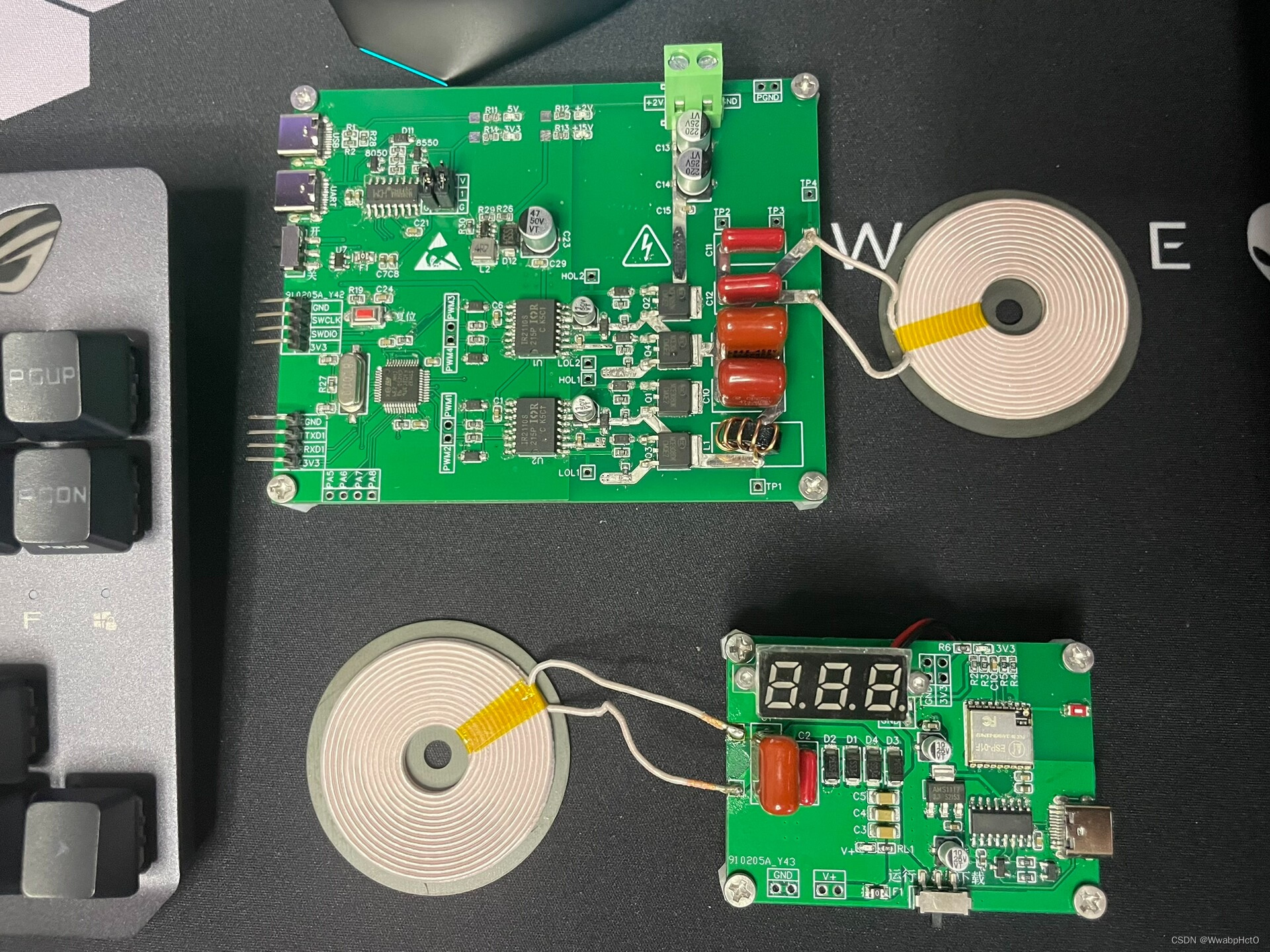

发射端电路采用Stm32f103c8t6主控,四路互补带死区的高频PWM与ir2110全桥驱动MOS管。
同时利用LCC器件谐振,所有参数确定和计算由maxwell和simulink计算得出。
接收电路利用S谐振网络补偿。

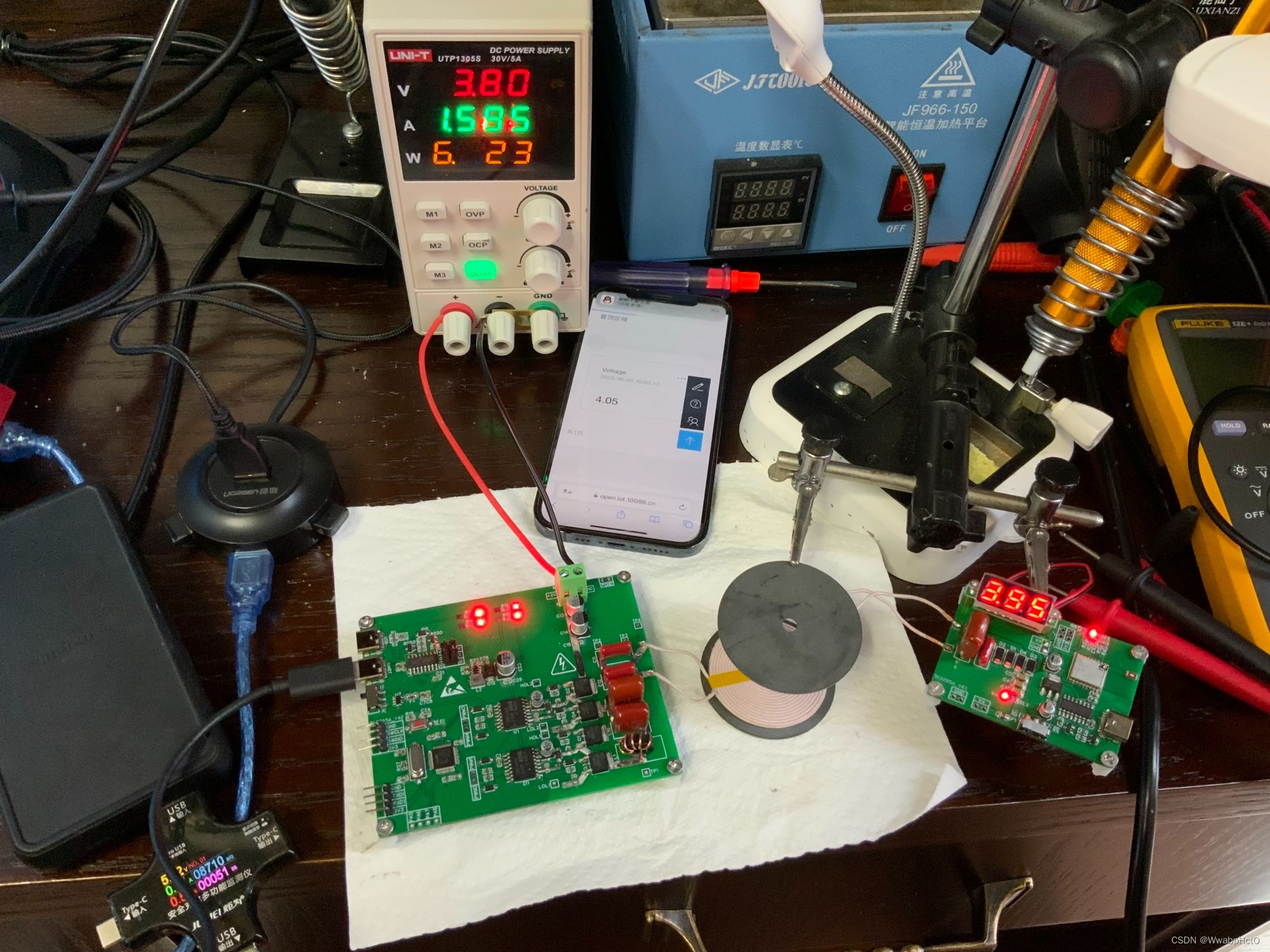

同时输出电压经过稳压后供给esp芯片,后者将输出电压通过ADC采样后利用2.4G wifi下的MQTT协议传输给电脑 手机端查看,并实时通过数码管显示。

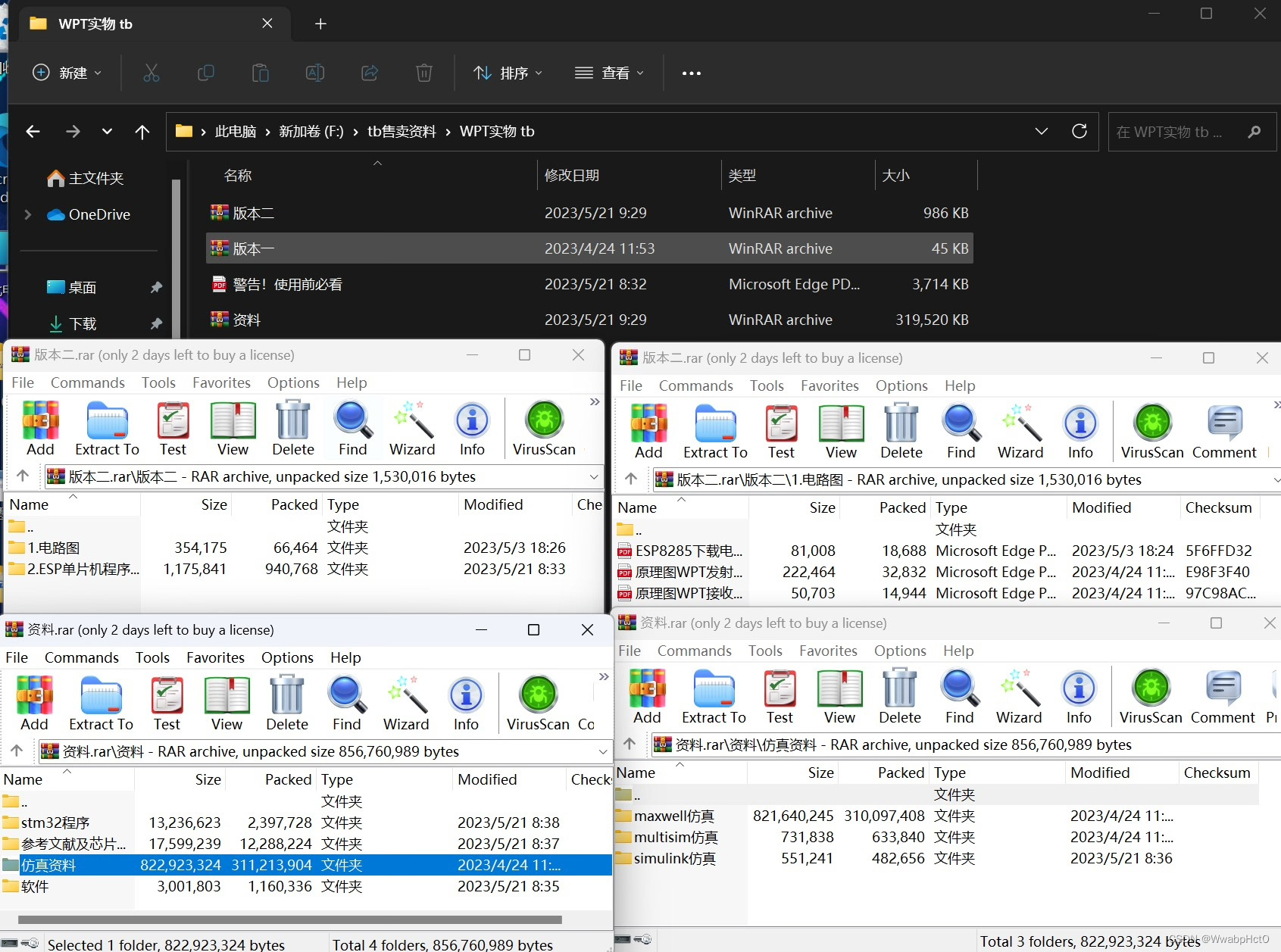

资料见最后一幅图。
stm32和esp8285单片机均板载串口电路,只需一根typec数据线即可上传程序
默认只是相关资料(如果需要硬件请单独指明)

磁耦合谐振式无线电能传输电路系统板LCC-S拓扑补偿网络,是一种应用于无线电能传输的电路系统。本文将围绕磁耦合谐振式无线电能传输电路系统板LCC-S拓扑补偿网络的发射端电路、接收电路以及功能等方面展开具体讨论。

  1. 发射端电路的设计和实现

磁耦合谐振式无线电能传输电路系统板LCC-S的发射端采用了Stm32f103c8t6主控,配合四路互补带死区的高频PWM与ir2110全桥驱动MOS管。这一设计可以实现对MOS管的高频PWM驱动,从而将电能传输的效率最大化。同时,采用了LCC器件谐振来进一步提高传输效果。使用maxwell和simulink进行参数的确定和计算,确保系统的稳定性和可靠性。

  1. 接收端电路的设计和实现

磁耦合谐振式无线电能传输电路系统板LCC-S的接收端采用了S谐振网络补偿。该设计能够通过谐振网络的补偿作用,增强电能接收效果,提高系统的功率传输效率。接收到的电压经过稳压后供给esp芯片,实现对输出电压的稳定控制。esp芯片通过ADC采样,利用2.4G wifi下的MQTT协议将采样数据传输给电脑和手机端进行实时监测,并通过数码管进行显示。

  1. 功能和应用

磁耦合谐振式无线电能传输电路系统板LCC-S具有多种功能和应用。首先,该系统能够实现无线电能传输,将电能从发射端传输到接收端,提供便捷的电能供应方式。其次,通过稳压电路和esp芯片的控制,可以实现对输出电压的稳定控制和监测。此外,利用MQTT协议进行数据传输,实现了远程监测和控制的功能。

总结:

磁耦合谐振式无线电能传输电路系统板LCC-S是一种应用于无线电能传输的电路系统,通过优化的发射端电路设计和接收端电路设计,实现了高效的电能传输和稳定的输出控制。其应用领域广泛,可以用于无线充电、智能家居、物联网等领域。通过本文的详细介绍,希望能对读者理解和应用磁耦合谐振式无线电能传输电路系统板LCC-S提供有帮助的技术信息。

相关代码,程序地址:http://lanzouw.top/708927221166.html
