Simulink创建自定义库
前言
日常使用Simulink进行仿真时,通常会遇到模型复用的情形。例如,使用Simulink仿真电力电子变换器的传导电磁干扰时,LISN电路与噪声分离器会经常复用,此时,如果可以创建自己的Simulink仿真模型库,并将其添加到Simulink的库浏览器中,在需要复用时,可以像调用普通Simulink模型一样调用,可以大大提高生产效率。
本文即以Matlab R2022b为实验平台,介绍在Simulink中添加自定义库的方法。
添加自定义库
-

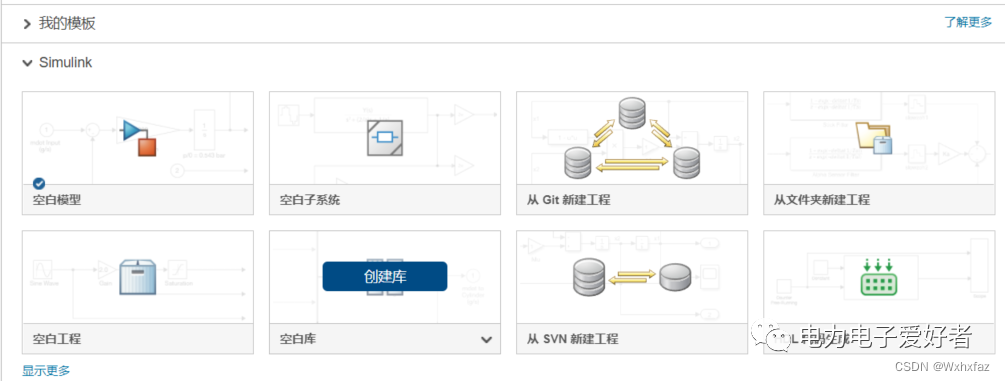

首先,创建一个自定义库文件。在Simulink的起始页面,点击空白库,点击创建库。
-

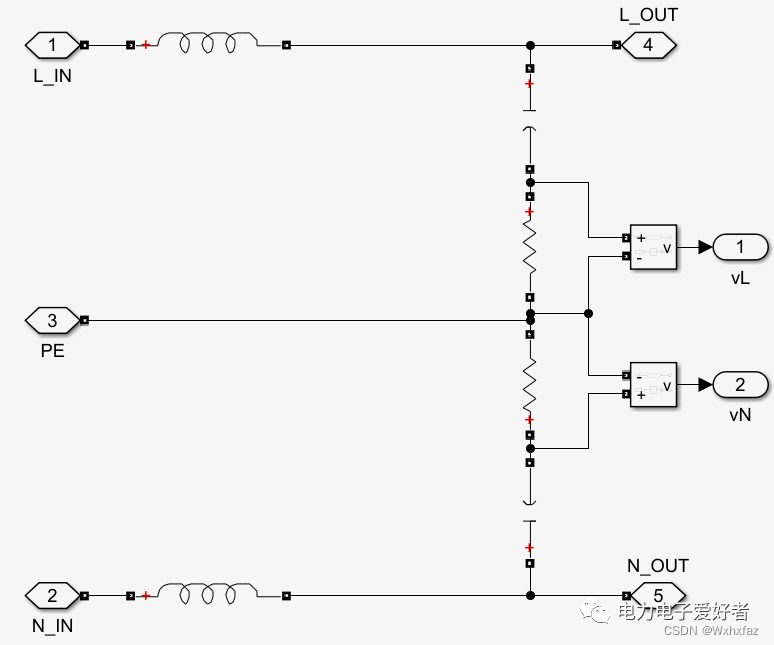

在新建的库文件中创建自己的模型。以LISN电路为例,在库文件中创建模型:
-
框选该模型,右键,点击创建子系统,或者使用快捷键
Ctrl+G

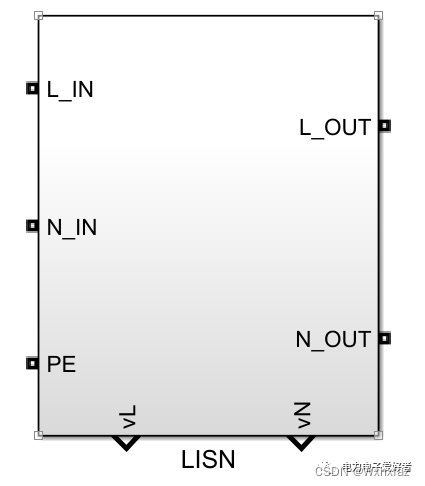

,得到一个模型:
直接用鼠标点击选中端口进行拖动就可以调整子模型的端口位置
-

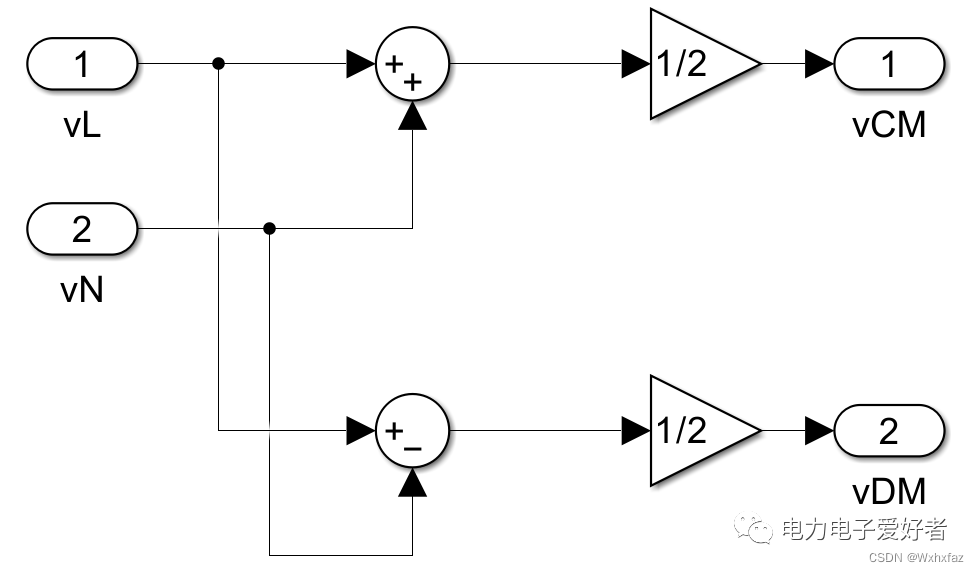

利用相似的方式搭建噪声分离器的模型:

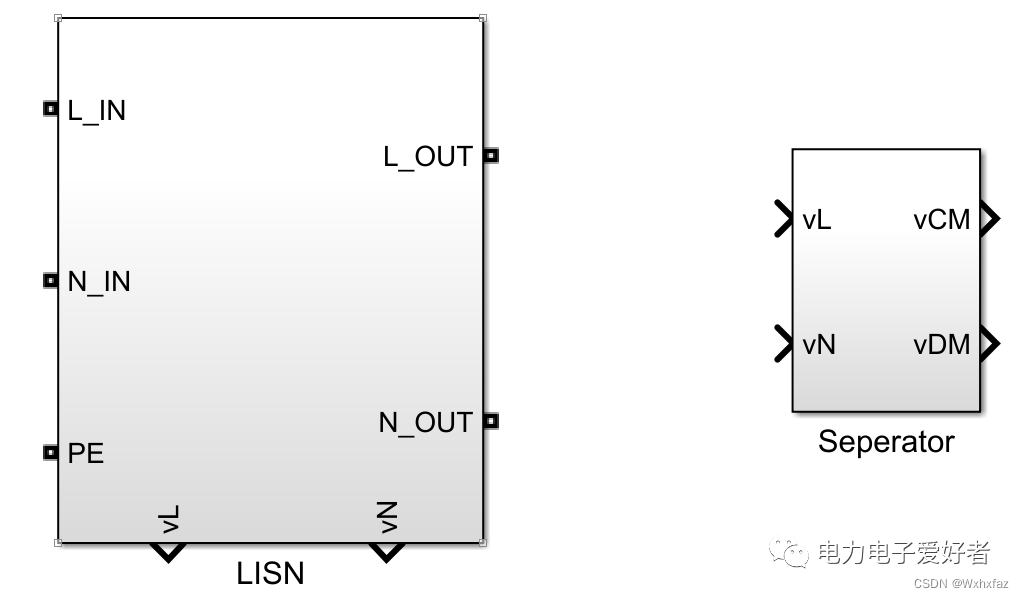

完成后: -
模型搭建完成后,回到Matlab工作区,在工作区输入以下代码:
set_param(gcs,'EnableLBRepository','on');
这一行代码将模型的
EnableLBRepository
库属性设置为on
,只有这样我们创建的库才能够被库浏览器找到。 -
保存模型,命名为
EMI.slx
。 -
在保存的模型
EMI.slx
所在文件夹下创建一个脚本文件slblocks.m
,在该脚本文件中添加以下内容:function blkStruct = slblocks Browser.Library = 'EMI'; % 'EMI' 为库文件名,不需要带扩展名 Browser.Name = 'EMI'; % 'EMI' 是出现在库浏览器中的名词 blkStruct.Browser = Browser;
-
保存脚本文件
slblocks.m
。将模型EMI.slx
与slblocks.m

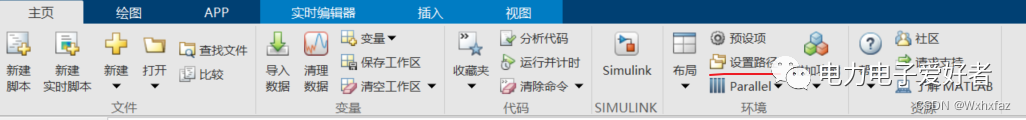

文件所在的文件夹路径添加到Matlab的搜索路径中: -

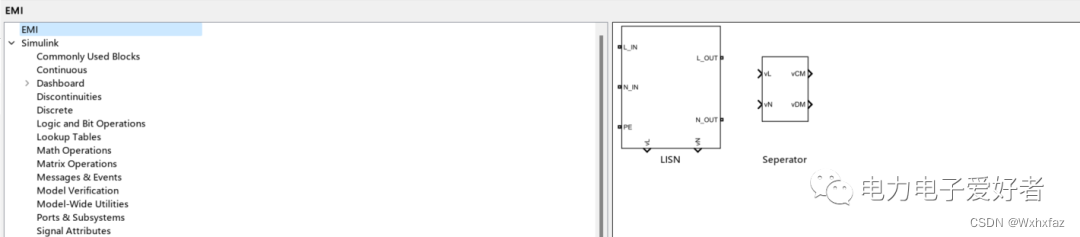

打开Simulink库浏览器,按
F5
刷新,此时可以看到在库浏览器中出现了EMI库与对应的模型。
指定库列表中的库顺序
利用上述方法添加的自定义库在Simulink的库浏览器中出现的位置比较随机,可以通过添加一个sl_customization.m
脚本文件来设置自定义库的排序优先级,从而将其放在靠前的位置,方便查找。
默认情况下,Simulink库的排序优先级为-1
,其它库的排序优先级为0
。想要将自定义库放置在前面,可以将其排序优先级设置为-2
。
在EMI.slx
和slblocks.m
所在文件夹下创建脚本文件sl_customization.m
,输入以下内容:
function sl_customization(cm)
% Change the order of libraries in the Simulink Library Browser.
cm.LibraryBrowserCustomizer.applyOrder({'EMI',-2});
end
在Matlab工作区输入:
sl_refresh_customizations
该代码可以使得上面的排序优先级设置立即生效。
此时,再去Simulink的库浏览器,发现库EMI已经出现在最靠前的位置。
添加子库
使用上面的方法可以创建自定义库,但是有的时候可能会有不同类别的复用模型。比如,有EMI方面的复用模型,有电力电子方面的复用模型,有控制方面的复用模型,如果每一个类别的复用模型都创建一个自定义库,最终可能会显得非常臃肿。此时,利用子库的功能,可以将自己的自定义库梳理成一个树形结构,会方便很多。
例如,我现在要创建一个总的自定义库My Library
,在该库下又有三个子库EMI
, Power Electronics
和Control
,方法如下:
-
在
EMI.slx
所在文件夹下创建库文件control.slx
与PE.slx
,分别在两个库文件中放入几个模型。 -
在Matlab工作区输入以下代码后保存。
set_param(gcs,'EnableLBRepository','on');
-
在
EMI.slx
所在目录下创建一个新的库文件mylib.slx

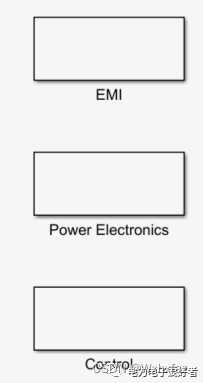

,在该库文件中放入一个Subsystem
模块,删除Subsystem
模块中的输入输出端口,将其命名为EMI
。 -

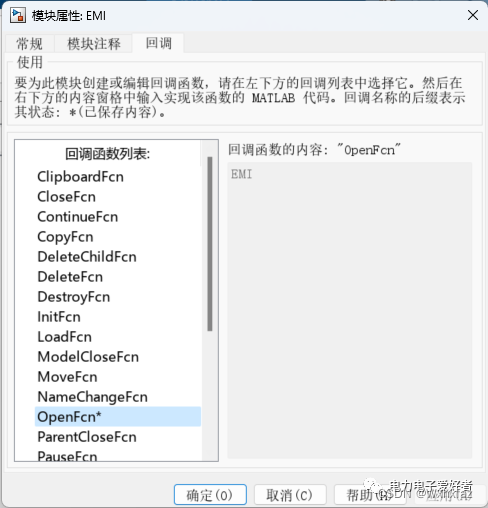

右键单击命名为
EMI
的Subsystem
模块,选择属性,选择回调,选择OpenFcn,输入EMI。
-
按照第3、第4步,添加
Power Electronics
模块,填入PE
;添加Control
模块,填入control
。
-
在Matlab工作区输入以下代码后保存
mylib.slx
文件。set_param(gcs,'EnableLBRepository','on');
-
将文件夹下的
slblocks.m
脚本文件进行修改并保存:function blkStruct = slblocks Browser.Library = 'mylib'; % 'mylib' is the name of the library Browser.Name = 'My Library'; % 'My Library' is the library name that appears % in the Library Browser blkStruct.Browser = Browser;
-
将文件夹下的
sl_customization.m
脚本文件进行修改并保存:function sl_customization(cm) % Change the order of libraries in the Simulink Library Browser. cm.LibraryBrowserCustomizer.applyOrder({'My Library',-2}); %这里是库浏览器中库的名称 end
-
在Matlab工作区输入以下代码:
sl_refresh_customizations

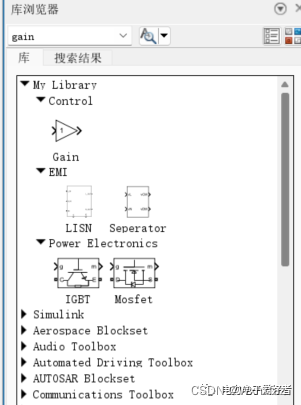

此时,打开Simulink库浏览器,按F5刷新,即可看到呈树形结构的自定义库。
