LeNet-5是早期的卷积神经网络模型，由7层构成（不含输入层），包括卷积层、池化层和全连接层。C1层使用6个5x5滤波器处理32x32的输入图像，S2层进行2x2下采样，C3层通过不同组合的S2层特征图得到16个特征图，C5层将16个5x5特征图转化为120个特征，最后F6和Output层为全连接层，用于识别手写数字。整个网络通过权值共享大幅减少了参数数量，提高了计算效率。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

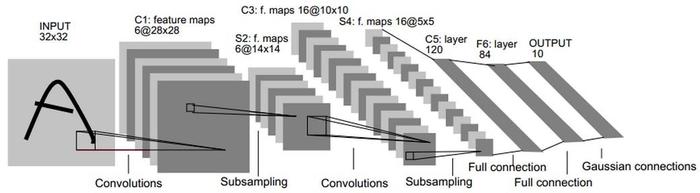

LeNet-5网络

LeNet-5共有7层（不包含输入），每层都包含可训练参数；每个层有多个Feature Map（特征图），每个FeatureMap通过一种卷积滤波器提取输入的一种特征，然后每个FeatureMap有多个神经元。

各层参数：

1、输入层

输入图像的尺寸统一归一化为32*32。本层不算LeNet-5的网络结构，传统上，不将输入层视为网络层次结构之一。

2、C1层-卷积层

输入图片：32 * 32 * 1

卷积核大小：5 * 5

核个数（通道数/特征图的种类数）：6

输出featuremap大小：28 * 28 （32-5+1=28）

输出神经元数量：28 * 28 * 6

可训练参数：（5 * 5+1) * 6=156（每个滤波器5 * 5=25个unit参数和一个bias参数，一共6个滤波器）

连接数：（5 * 5 + 1）* 6 * 28 * 28=122304
注意：对于卷积层C1，C1内的每个像素都与输入图像中的5 * 5个像素和1个bias有连接，所以总共有156 * 28 * 28=122304个连接。
注意：有122304个连接，但是只需要学习156个参数，主要是通过权值共享实现的。

3、S2层-池化层（下采样层）

输入：28 * 28 * 6

采样区域（滤波器大小）：2 * 2

采样方式：该网络中，下采样操作与池化操作类似，但是在得到采样结果后会乘以一个系数并加上一个偏置。所以下采样的参数个数是（1+1） * 6 而不是0。

通道数：6

输出featureMap大小：14 * 14（28/2）

神经元数量：14 * 14 * 6

连接数：（2 * 2 + 1）* 6 * 14 * 14 = 5880

注意：S2中每个特征图的大小是C1中特征图大小的1/4。

4、C3层-卷积层

输入：14 * 14 * 6

卷积核大小：5 * 5

通道数：16

输出featureMap大小：10 * 10 (14-5+1=10)

注意：C3中的每个特征map是连接到S2中的所有6个或者几个特征map的，表示本层的特征map是上一层提取到的特征map的不同组合。
存在的一个方式是：C3的前6个特征图以S2中3个相邻的特征图子集为输入。接下来6个特征图以S2中4个相邻特征图子集为输入。然后的3个以不相邻的4个特征图子集为输入。最后一个将S2中所有特征图为输入。

则：可训练参数：6 * ( 3 * 5 * 5 + 1 ) + 6 * ( 4 * 5 * 5 + 1 ) + 3 * ( 4 * 5 * 5 + 1 ) + 1 * ( 6 * 5 *5 + 1 ) = 1516

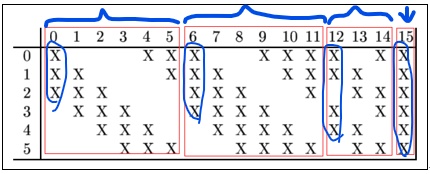

详细说明：第一次池化之后是第二次卷积，第二次卷积的输出是C3，16个10x10的特征图，卷积核大小是 5x5. 我们知道S2 有6个 14x14 的特征图，怎么从6 个特征图得到 16个特征图了？这里是通过对S2 的特征图特殊组合计算得到的16个特征图。具体如下：
在这里插入图片描述
为什么采用上组合原因有2：1）减少参数，2）不对称的组合连接方式有利于提取多种组合特征。

连接数：10 * 10 * 1516 = 151600

5、S4层-池化层（下采样层）

输入：10 * 10

采样区域（滤波器大小）：2 * 2

采样种类（通道数）：16

输出featureMap大小：5 * 5（10/2）

神经元数量：5 * 5 * 16 = 400

连接数：16 * （ 2 * 2 + 1 ） * 5 * 5=2000

S4中每个特征图的大小是C3中特征图大小的1/4

6、C5层-卷积层（结果看起来像全连接层）

输入：5 * 5 * 16（与s4全相连）

卷积核大小：5 * 5

卷积核种类：120

输出featureMap大小：1 * 1（5-5+1）

可训练参数/连接：120 * （ 16 * 5 * 5 + 1）=48120

C5层是一个卷积层。由于S4层的16个图的大小为5x5，与卷积核的大小相同，所以卷积后形成的图的大小为1x1。这里形成120个卷积结果。每个都与上一层的16个图相连。所以共有(5x5x16+1)x120 = 48120个参数，同样有48120个连接。

7、F6层-全连接层

输入： 120维向量

计算方式：计算输入向量和权重向量之间的点积，再加上一个偏置，结果通过sigmoid函数输出。

可训练参数：84 * (120+1)=10164

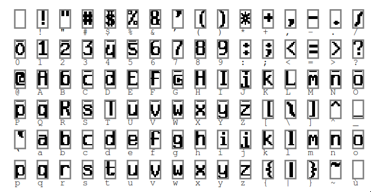

详细说明：6层是全连接层。F6层有84个节点，对应于一个7x12的比特图，-1表示白色，1表示黑色，这样每个符号的比特图的黑白色就对应于一个编码。该层的训练参数和连接数是(120 + 1)x84=10164。ASCII编码图如下：
在这里插入图片描述
8、Output层-全连接层

Output层也是全连接层，共有10个节点，分别代表数字0到9，且如果节点i的值为0，则网络识别的结果是数字i。采用的是径向基函数（RBF）的网络连接方式。假设x是上一层的输入，y是RBF的输出，则RBF输出的计算方式是：

上式w_ij 的值由i的比特图编码确定，i从0到9，j取值从0到7*12-1。RBF输出的值越接近于0，则越接近于i，即越接近于i的ASCII编码图，表示当前网络输入的识别结果是字符i。该层有84x10=840个参数和连接。

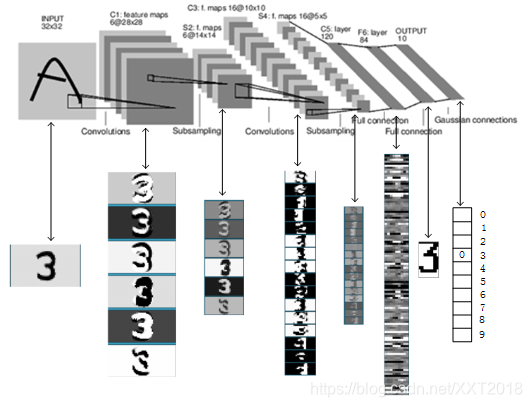

上图为LeNet-5识别数字3的过程。
