本文介绍了使用STM32单片机实现OLED显示的方法，包括四种不同的实现途径：标准库模拟IIC、标准库IIC、HAL库模拟IIC以及HAL库IIC。文章详细阐述了每种方法的具体步骤，并提供了部分关键代码。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

目录

本文通过四种方法实现OLED显示

接线表设计

1.标准库模拟IIC实现OLED显示

2.标准库IIC实现OLED显示

3.HAL库模拟IIC实现OLED显示

4.HAL库IIC实现OLED显示

本文通过四种方法实现OLED显示

设备选择

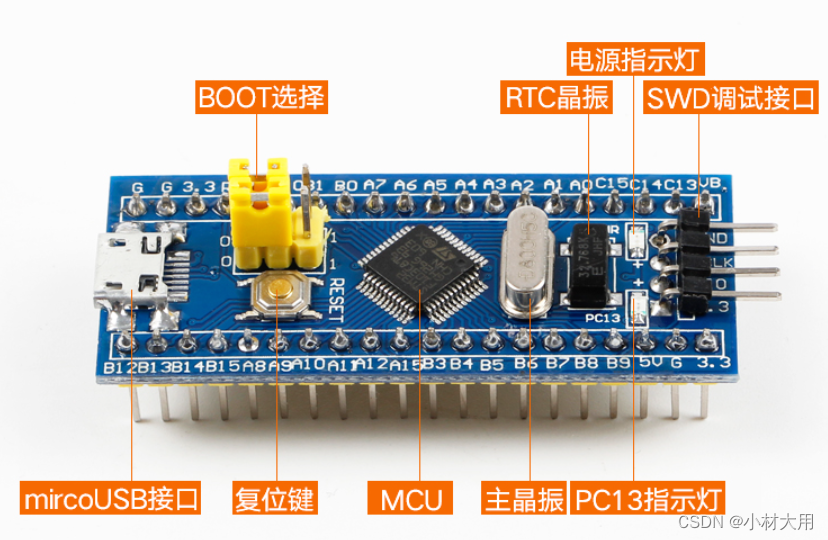

1.单片机：STM32F103

2.0.96寸OLED显示屏

OLED介绍

OLED (Organic Light-Emitting Diode)：有机发光二极管又称为有机电激光显示，OLED显示技术具有自发光的特性，采用薄的有机材料涂层和玻璃基板，当有电流通过时，这些有机材料就会发光，而且OLED显示屏幕可视角度大，功耗低。OLED由于同时具备自发光、不需背光源(只上电是不会亮的，驱动程序和接线正确才会点亮)、对比度高、厚度薄、视角广、反应速度快、可用于挠曲面板、使用温度范围广、结构及制程简单等优异之特性。最先接触的12864屏都是LCD的，需要背光，功耗较高,而OLED的功耗低，更加适合小系统;由于两者发光材料的不同,在不同的环境中，OLED的显示效果较佳。模块供电可以是3.3V也可以是5V，不需要修改模块电路，OLED屏具有多个控制指令,可以控制OLED的亮度、对比度、开关升压电路等指令。操作方便，功能丰富，可显示汉字、ASCII、图案等。

接线表设计

序号	激光测距模块	单片机STM32
1	VCC	3.3V/5V
2	SCL	PB6
3	SDA	PB7
4	GND	GND

OLED应用

这里选用0.96寸OLED显示屏，它支持IIC通信，因此代码将以IIC展开。

整个实现过程，分为四种方式实现。

1.标准库模拟IIC实现OLED显示

/**************************************************/
/*               IIC Start                        */
/**************************************************/
void IIC_Start()
{

	OLED_GPIO(OLED_SDA,1);
	OLED_GPIO(OLED_CLK,1);
	OLED_GPIO(OLED_SDA,0);
	OLED_GPIO(OLED_CLK,0);
}

/**************************************************/
/*               IIC Stop                         */
/**************************************************/
void IIC_Stop()
{
	OLED_GPIO(OLED_CLK,1);
	OLED_GPIO(OLED_SDA,0);
	OLED_GPIO(OLED_CLK,1);

	OLED_GPIO(OLED_SDA,1);
	OLED_GPIO(OLED_CLK,1);

}

void IIC_Wait_Ack()  //检测应答
{
	OLED_GPIO(OLED_SDA,0);
	OLED_GPIO(OLED_CLK,1);
	OLED_GPIO(OLED_CLK,0);

}
/**************************************************/
/*             IIC Write byte                     */
/**************************************************/
void Write_IIC_Byte(uint8_t IIC_Byte)
{
	uint8_t i;
	uint8_t m,da;
	da=IIC_Byte;
	OLED_GPIO(OLED_CLK,0);

	for(i=0;i<8;i++)
	{
		m=da;
		//	OLED_SCLK_Clr();
		m=m&0x80;
		if(m==0x80)
		{
			OLED_GPIO(OLED_SDA,1);
		}
		else
			OLED_GPIO(OLED_SDA,0);
		da=da<<1;
		OLED_GPIO(OLED_CLK,1);
		OLED_GPIO(OLED_CLK,0);

	}


}
/*********************************************/
/*      	IIC Write Command		   	     */
/*********************************************/
void Write_IIC_Command(uint8_t IIC_Command) //写命令
{
	IIC_Start();
	Write_IIC_Byte(0x78);	// OLED的I2C地址（禁止修改）
	IIC_Wait_Ack();
	Write_IIC_Byte(0x00);	// OLED 指令（禁止修改）
	IIC_Wait_Ack();
	Write_IIC_Byte(IIC_Command);
	IIC_Wait_Ack();
	IIC_Stop();
}
/*********************************************/
/*       	IIC Write Data	  	   	         */
/*********************************************/
void Write_IIC_Data(uint8_t IIC_Data)   //写数据
{
	IIC_Start();
	Write_IIC_Byte(0x78);		// OLED的I2C地址（禁止修改）
	IIC_Wait_Ack();
	Write_IIC_Byte(0x40);		// OLED 数据（禁止修改）
	IIC_Wait_Ack();
	Write_IIC_Byte(IIC_Data);
	IIC_Wait_Ack();
	IIC_Stop();
}
void OLED_WR_Byte(uint8_t dat,uint8_t cmd)
{
	if(cmd)
	{
		Write_IIC_Data(dat);
	}
	else
	{
		Write_IIC_Command(dat);
	}
}

2.标准库IIC实现OLED显示

/**
  * @brief  I2C_Configuration，初始化硬件IIC引脚
  * @param  无
  * @retval 无
  */
void I2C_Configuration(void)
{
    I2C_InitTypeDef  I2C_InitStructure;
    GPIO_InitTypeDef  GPIO_InitStructure;

    /*I2C1外设时钟使能 */
    OLED_I2C_CLK_INIT(OLED_I2C_CLK,ENABLE);

    /*I2C1外设GPIO时钟使能 */
    RCC_APB2PeriphClockCmd(OLED_I2C_SCL_GPIO_CLK | OLED_I2C_SDA_GPIO_CLK,ENABLE);

     /* I2C_SCL、I2C_SDA*/
  GPIO_InitStructure.GPIO_Pin = OLED_I2C_SCL_PIN;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_OD;          // 开漏输出
  GPIO_Init(OLED_I2C_SCL_GPIO_PORT, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Pin = OLED_I2C_SDA_PIN;
  GPIO_Init(OLED_I2C_SDA_GPIO_PORT, &GPIO_InitStructure);


    /* I2C 配置 */
  I2C_InitStructure.I2C_Mode = I2C_Mode_I2C;
  I2C_InitStructure.I2C_DutyCycle = I2C_DutyCycle_2;    /* 高电平数据稳定，低电平数据变化 SCL 时钟线的占空比 */
  I2C_InitStructure.I2C_OwnAddress1 =0x10;    //主机的I2C地址.和其它设备不重复即可
  I2C_InitStructure.I2C_Ack = I2C_Ack_Enable ;
  I2C_InitStructure.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit; /* I2C的寻址模式 */
  I2C_InitStructure.I2C_ClockSpeed = I2C_Speed;                             /* 通信速率 */

  I2C_Init(OLED_I2C, &I2C_InitStructure);                                         /* I2C1 初始化 */
  I2C_Cmd(OLED_I2C, ENABLE);                                                    /* 使能 I2C1 */

}

 /**
  * @brief  I2C_WriteByte，向OLED寄存器地址写一个byte的数据
  * @param  addr：寄存器地址
    *                   data：要写入的数据
  * @retval 无
  */
void I2C_WriteByte(uint8_t addr,uint8_t data)
{
	while(I2C_GetFlagStatus(I2C1, I2C_FLAG_BUSY));

	I2C_GenerateSTART(I2C1, ENABLE);//开启I2C1
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_MODE_SELECT));/*EV5,主模式*/

	I2C_Send7bitAddress(I2C1, OLED_ADDRESS, I2C_Direction_Transmitter);//器件地址 -- 默认0x78
	while(!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_TRANSMITTER_MODE_SELECTED));

	I2C_SendData(I2C1, addr);//寄存器地址
	while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

	I2C_SendData(I2C1, data);//发送数据
	while (!I2C_CheckEvent(I2C1, I2C_EVENT_MASTER_BYTE_TRANSMITTED));

	I2C_GenerateSTOP(I2C1, ENABLE);//关闭I2C1总线
}


 /**
  * @brief  WriteCmd，向OLED写入命令
  * @param  I2C_Command：命令代码
  * @retval 无
  */
void WriteCmd(unsigned char I2C_Command)//写命令
{
    I2C_WriteByte(0x00, I2C_Command);
}


 /**
  * @brief  WriteDat，向OLED写入数据
  * @param  I2C_Data：数据
  * @retval 无
  */
void WriteDat(unsigned char I2C_Data)//写数据
{
    I2C_WriteByte(0x40, I2C_Data);
}


 /**
  * @brief  OLED_Init，初始化OLED
  * @param  无
  * @retval 无
  */
void OLED_Init(void)
{
    delay_ms(1000);     // 1s,这里的延时很重要,上电后延时，没有错误的冗余设计

    WriteCmd(0xAE); //display off
    WriteCmd(0x20); //Set Memory Addressing Mode
    WriteCmd(0x10); //00,Horizontal Addressing Mode;01,Vertical Addressing Mode;10,Page Addressing Mode (RESET);11,Invalid
    WriteCmd(0xb0); //Set Page Start Address for Page Addressing Mode,0-7
    WriteCmd(0xc8); //Set COM Output Scan Direction
    WriteCmd(0x00); //---set low column address
    WriteCmd(0x10); //---set high column address
    WriteCmd(0x40); //--set start line address
    WriteCmd(0x81); //--set contrast control register
    WriteCmd(0xff); //亮度调节 0x00~0xff
    WriteCmd(0xa1); //--set segment re-map 0 to 127
    WriteCmd(0xa6); //--set normal display
    WriteCmd(0xa8); //--set multiplex ratio(1 to 64)
    WriteCmd(0x3F); //
    WriteCmd(0xa4); //0xa4,Output follows RAM content;0xa5,Output ignores RAM content
    WriteCmd(0xd3); //-set display offset
    WriteCmd(0x00); //-not offset
    WriteCmd(0xd5); //--set display clock divide ratio/oscillator frequency
    WriteCmd(0xf0); //--set divide ratio
    WriteCmd(0xd9); //--set pre-charge period
    WriteCmd(0x22); //
    WriteCmd(0xda); //--set com pins hardware configuration
    WriteCmd(0x12);
    WriteCmd(0xdb); //--set vcomh
    WriteCmd(0x20); //0x20,0.77xVcc
    WriteCmd(0x8d); //--set DC-DC enable
    WriteCmd(0x14); //
    WriteCmd(0xaf); //--turn on oled panel
}

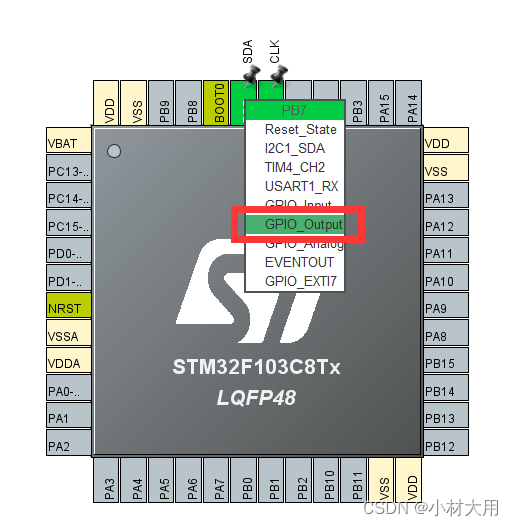

3.HAL库模拟IIC实现OLED显示

static void OLED_GPIO_Init(void)
{
	GPIO_InitTypeDef GPIO_Struct;

	/* GPIO Ports Clock Enable */
	__HAL_RCC_GPIOB_CLK_ENABLE();

	GPIO_Struct.Pin = GPIO_PIN_7| GPIO_PIN_6;
	GPIO_Struct.Mode = GPIO_MODE_OUTPUT_PP;
	GPIO_Struct.Speed =	GPIO_SPEED_FREQ_LOW;
	HAL_GPIO_Init(GPIOB, &GPIO_Struct);

}

void OLED_GPIO(uint8_t add,uint8_t date)
{
	if(add==0)
	{
		if(date==1) HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, GPIO_PIN_SET);
		else if(date==0)HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, GPIO_PIN_RESET);
	}
	else if(add==1)
	{
		if(date==1) HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_SET);
		else if(date==0)HAL_GPIO_WritePin(GPIOB, GPIO_PIN_6, GPIO_PIN_RESET);
	}
}
/**************************************************/
/*               IIC Start                        */
/**************************************************/
void IIC_Start()
{

	OLED_GPIO(OLED_SDA,1);
	OLED_GPIO(OLED_CLK,1);
	OLED_GPIO(OLED_SDA,0);
	OLED_GPIO(OLED_CLK,0);
}

/**************************************************/
/*               IIC Stop                         */
/**************************************************/
void IIC_Stop()
{
	OLED_GPIO(OLED_CLK,1);
	OLED_GPIO(OLED_SDA,0);
	OLED_GPIO(OLED_CLK,1);

	OLED_GPIO(OLED_SDA,1);
	OLED_GPIO(OLED_CLK,1);

}

void IIC_Wait_Ack()  //检测应答
{
	OLED_GPIO(OLED_SDA,0);
	OLED_GPIO(OLED_CLK,1);
	OLED_GPIO(OLED_CLK,0);

}
/**************************************************/
/*             IIC Write byte                     */
/**************************************************/
void Write_IIC_Byte(uint8_t IIC_Byte)
{
	uint8_t i;
	uint8_t m,da;
	da=IIC_Byte;
	OLED_GPIO(OLED_CLK,0);

	for(i=0;i<8;i++)
	{
		m=da;
		//	OLED_SCLK_Clr();
		m=m&0x80;
		if(m==0x80)
		{
			OLED_GPIO(OLED_SDA,1);
		}
		else
			OLED_GPIO(OLED_SDA,0);
		da=da<<1;
		OLED_GPIO(OLED_CLK,1);
		OLED_GPIO(OLED_CLK,0);

	}


}
/*********************************************/
/*      	IIC Write Command		   	     */
/*********************************************/
void Write_IIC_Command(uint8_t IIC_Command) //写命令
{
	IIC_Start();
	Write_IIC_Byte(0x78);	// OLED的I2C地址（禁止修改）
	IIC_Wait_Ack();
	Write_IIC_Byte(0x00);	// OLED 指令（禁止修改）
	IIC_Wait_Ack();
	Write_IIC_Byte(IIC_Command);
	IIC_Wait_Ack();
	IIC_Stop();
}
/*********************************************/
/*       	IIC Write Data	  	   	         */
/*********************************************/
void Write_IIC_Data(uint8_t IIC_Data)   //写数据
{
	IIC_Start();
	Write_IIC_Byte(0x78);		// OLED的I2C地址（禁止修改）
	IIC_Wait_Ack();
	Write_IIC_Byte(0x40);		// OLED 数据（禁止修改）
	IIC_Wait_Ack();
	Write_IIC_Byte(IIC_Data);
	IIC_Wait_Ack();
	IIC_Stop();
}
void OLED_WR_Byte(uint8_t dat,uint8_t cmd)
{
	if(cmd)
	{
		Write_IIC_Data(dat);
	}
	else
	{
		Write_IIC_Command(dat);
	}
}

4.HAL库IIC实现OLED显示

//写命令
void OLED_WR_CMD(uint8_t cmd)
{
	HAL_I2C_Mem_Write(&hi2c1 ,0x78,0x00,I2C_MEMADD_SIZE_8BIT,&cmd,1,0x100);
}
//写数据
void OLED_WR_DATA(uint8_t data)
{
	HAL_I2C_Mem_Write(&hi2c1 ,0x78,0x40,I2C_MEMADD_SIZE_8BIT,&data,1,0x100);
}



void WriteCmd()
{
  HAL_Delay(1000);     // 1s,这里的延时很重要,上电后延时，没有错误的冗余设计

	OLED_WR_CMD(0xAE); //display off
	OLED_WR_CMD(0x20); //Set Memory Addressing Mode
	OLED_WR_CMD(0x10); //00,Horizontal Addressing Mode;01,Vertical Addressing Mode;10,Page Addressing Mode (RESET);11,Invalid
	OLED_WR_CMD(0xb0); //Set Page Start Address for Page Addressing Mode,0-7
	OLED_WR_CMD(0xc8); //Set COM Output Scan Direction
	OLED_WR_CMD(0x00); //---set low column address
	OLED_WR_CMD(0x10); //---set high column address
	OLED_WR_CMD(0x40); //--set start line address
	OLED_WR_CMD(0x81); //--set contrast control register
	OLED_WR_CMD(0xff); //亮度调节 0x00~0xff
	OLED_WR_CMD(0xa1); //--set segment re-map 0 to 127
	OLED_WR_CMD(0xa6); //--set normal display
	OLED_WR_CMD(0xa8); //--set multiplex ratio(1 to 64)
	OLED_WR_CMD(0x3F); //
	OLED_WR_CMD(0xa4); //0xa4,Output follows RAM content;0xa5,Output ignores RAM content
	OLED_WR_CMD(0xd3); //-set display offset
	OLED_WR_CMD(0x00); //-not offset
	OLED_WR_CMD(0xd5); //--set display clock divide ratio/oscillator frequency
	OLED_WR_CMD(0xf0); //--set divide ratio
	OLED_WR_CMD(0xd9); //--set pre-charge period
	OLED_WR_CMD(0x22); //
	OLED_WR_CMD(0xda); //--set com pins hardware configuration
	OLED_WR_CMD(0x12);
	OLED_WR_CMD(0xdb); //--set vcomh
	OLED_WR_CMD(0x20); //0x20,0.77xVcc
	OLED_WR_CMD(0x8d); //--set DC-DC enable
	OLED_WR_CMD(0x14); //
	OLED_WR_CMD(0xaf); //--turn on oled panel
}

实现效果

由于频闪的原因，拍不全。

从代码上可以发现，IIC实现比模拟IIC实现起来要简单不少。

代码下载

创作不易，下面提供下载链接，涉及以上四种实现方法源码。

如有问题或需求可私信交流

源码下载地址：

STM32实现0.96寸OLED显示模拟IIC和IIC四种实现(标准库和HAL库)-C文档类资源-CSDN文库
