CC2530介绍：

CC2530 结合了领先的RF 收发器的优良性能，业界标准的增强型8051 CPU，系统内可编程闪存，8-KB RAM 和许多其它强大的功能。CC2530 有四种不同的闪存版本：CC2530F32/64/128/256，分别具有32/64/128/256KB 的闪存。CC2530 具有不同的运行模式，使得它尤其适应超低功耗要求的系统。运行模式之间的转换时间短进一步确保了低能源消耗。

模块介绍：

  1. IAR软件创建工程
  2. IO端口
  3. 外部中断
  4. 定时/计数器
  5. UART串口
  6. ADC转换
  7. 看门狗

一、使用IAR建立工程

  1. 先创建一个空的文件夹在D盘，并命名（如LED-TEST）
  2. 单击Project，选择Create New Project
  3. 选中Empty project，点击OK
  4. 输入文件名，将工程保存在已建立的文件夹中
  5. 点击File--->>New--->>File创建一个新的.c文件
  6. 点击File--->>Save保存.c文件
  7. 点击File--->>SaveWokespace保存工作区
  8. 鼠标右键Workspace的文件夹点击Add，将.c文件添加进工作区
  9. 右键单击Files，选择option，点击Device后的...，打开TexasInstruments文件夹，并选择CC2530F256
  10. 最后点击Debugger，选择Driver框的Texas Instruments

ps：配置以上只适合仿真，烧录需要另外配置Linker

最后输入代码，点击编译出现0错误0警告

#include<ioCC2530.h>

void main()
{
  while(1)
  {

  }
}

二、IO端口

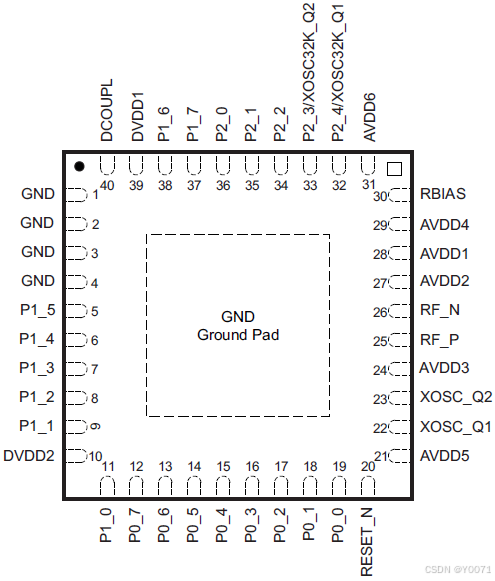

CC2530单片机采用QFN40封装，拥有40个引脚，21个IO口，P0和P1端口组各有8个IO口,P2端口只有5个IO口。

IO口可通过程序控制输入输出模式，输出模式指对外输出高低电平来控制相关电路的高低电平；输入模式指直接读取IO端口的逻辑电平

输入端口的三种模式

  • 上拉模式（使用按键）
  • 下拉模式
  • 三态模式（ADC转换使用）

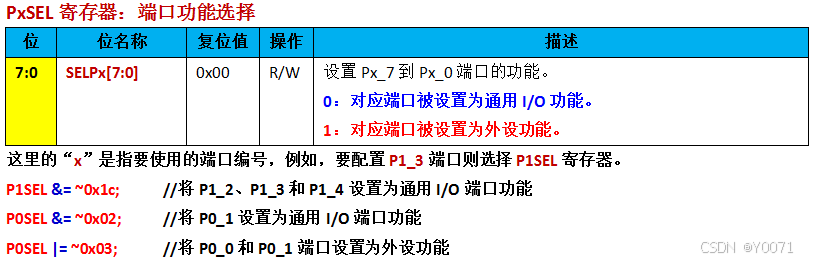

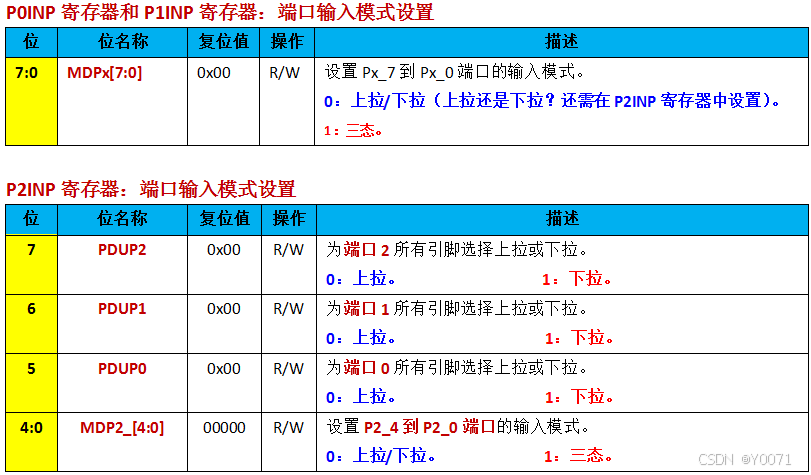

 IO端口的寄存器





具体使用流程图

 操控寄存器P1SEL和P1DIR来实现D3灯的闪烁

#include<ioCC2530.h>

#define uchar unsigned char
#define uint unsigned int

#define D3 P1_0
#define D4 P1_1
#define D5 P1_3
#define D6 P1_4

//延时函数
void delay(uint t)
{
  while(t--);
}
//初始化led灯的端口
void Init_LED()
{
  //将led的端口设置为通用IO口 清零操作
  P1SEL&=~0X1B;
  //将led的端口设置为输出方向 置一操作
  P1DIR|=0X1B;
  //关闭led
  P1&=~0X1B;
}

void main()
{
  Init_LED();

  while(1)
  {
    D3=1;
    delay(60000);
    D3=0;
    delay(60000);
  }
}

 操控按键实现LED的的亮灭

#include<ioCC2530.h>

#define uchar unsigned char
#define uint unsigned int

#define D3 P1_0
#define D4 P1_1
#define D5 P1_3
#define D6 P1_4
#define SW1 P1_2

//延时函数
void delay(uint t)
{
  while(t--);
}

//初始化IO口
void Init_IO()
{
  //将led的端口设置为通用IO口 清零操作
  P1SEL&=~0X1B;
  //将led的端口设置为输出方向 置一操作
  P1DIR|=0X1B;
  //将P1_2口设置为通用IO口 0000 0100
  P1SEL&=~0X04;
  //P1_2口设置为输入方向
  P1DIR&=~0X04;
  //INP设置为带上拉
  P1INP&=~0X04;
  P2INP&=~0X20;
  //关闭led
  P1&=~0X1B;
}

void Scanf_Key()
{
  //判断按键是否按下
   if(SW1==0)
   {
     //按键消抖
     delay(100);
     //如果按键还处于按下的状态
     if(SW1==0)
     {
       D3=~D3;
     }
   }
}

void main()
{
  Init_IO();

  while(1)
  {
   Scanf_Key();
  }
}

三、中断

CC2530具有18个中断源

中断的相关概念：

（1）中断源：引起中断的原因（发出中断申请的来源），如外部中断，定时器中断，ADC中断。

（2）中断请求：中断源要求CPU提供服务的请求，当有中断请求时，对应的标志位会被置位

（3）中断服务函数，CPU响应后执行的响应处理程序。

（4）中断向量：中断服务函数的入口地址。

中断类型

1.外部中断：单片机外部产生的中断，如IO端口输入由高变低或由低变高，最常见的是按键中断

2.内部中断：如定时器Timer，串口Uart，模数转换ADC等。

使能端口组（寄存器IEN0,IEN1,IEN2）

每个中断源都有一个中断开关，要使用中断功能，就需要开启中断功能开关，

所使用的寄存器有IEN0,IEN1,IEN2;其中IEN0和IEN1可位寻址，IEN2不可位寻址（可位寻址是指可以单独对寄存器的位进行操作，而不可位寻址是指要中断使能的时候只能对整个寄存器进行操作）

如：对IEN1寄存器的P0IE中断使能时可以写成：P0IE=1;

        而对IEN2寄存器的P1IE中断使能时可以写成:IEN2 |= 0X10;

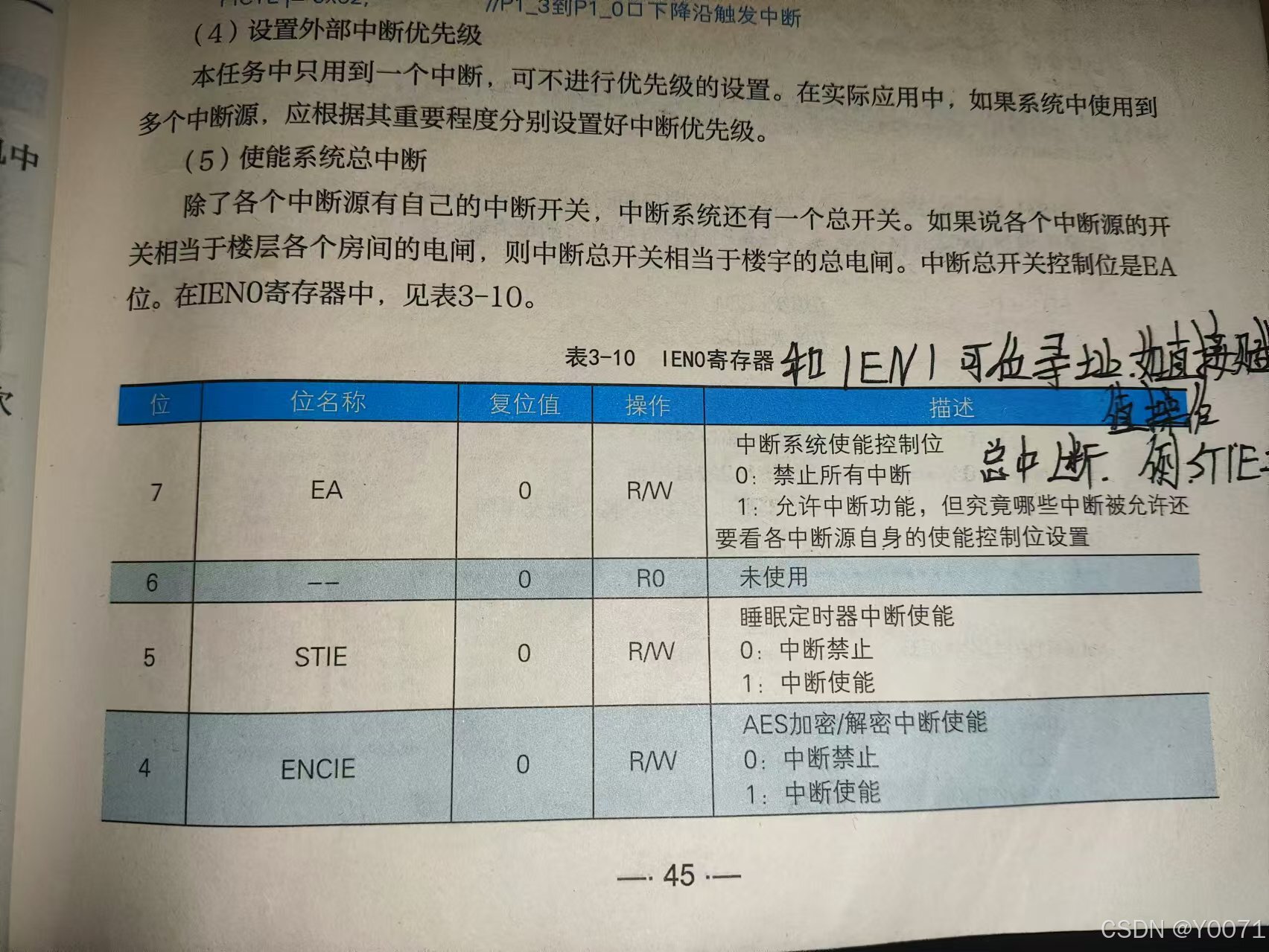

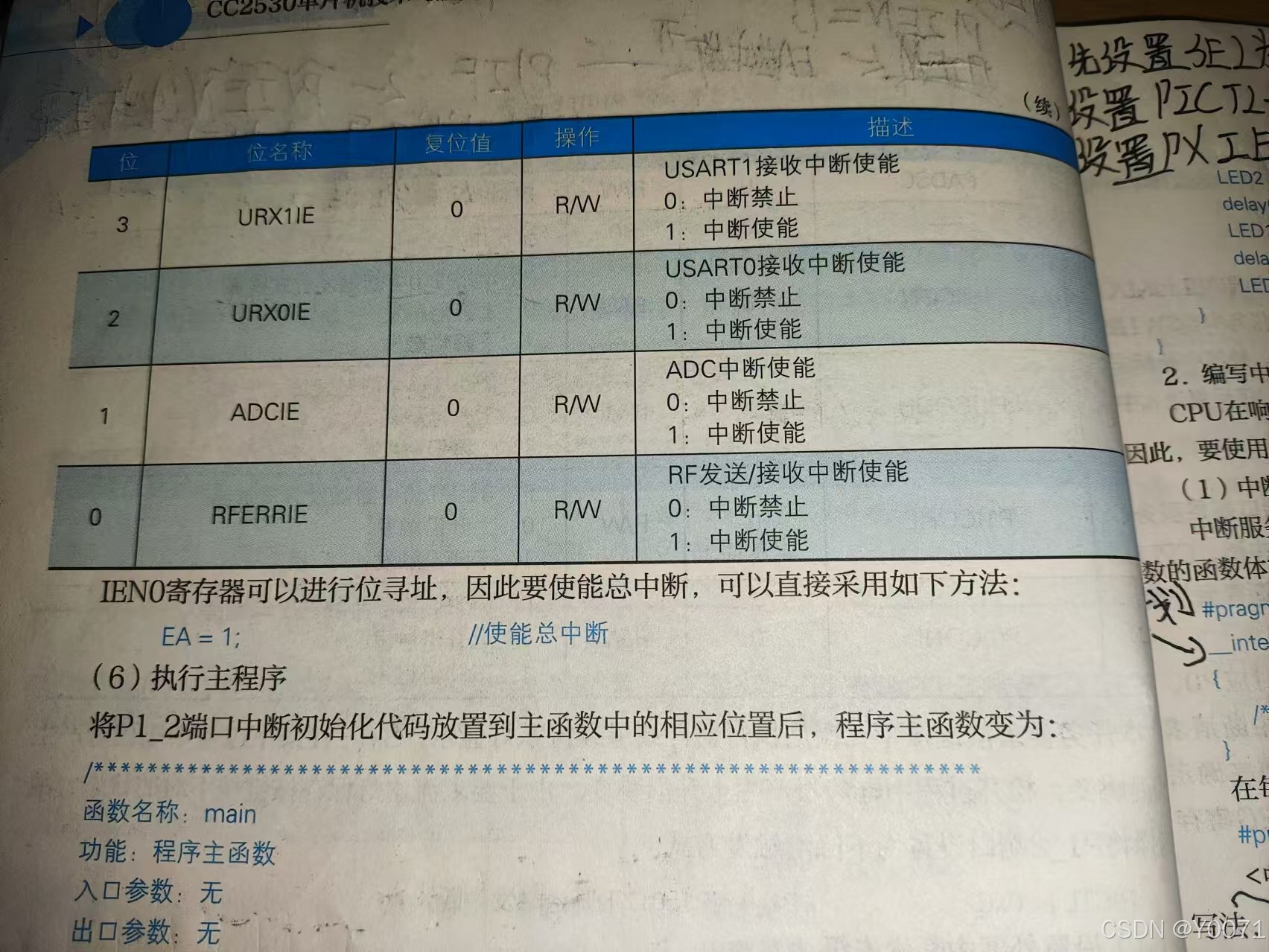

IEN0寄存器

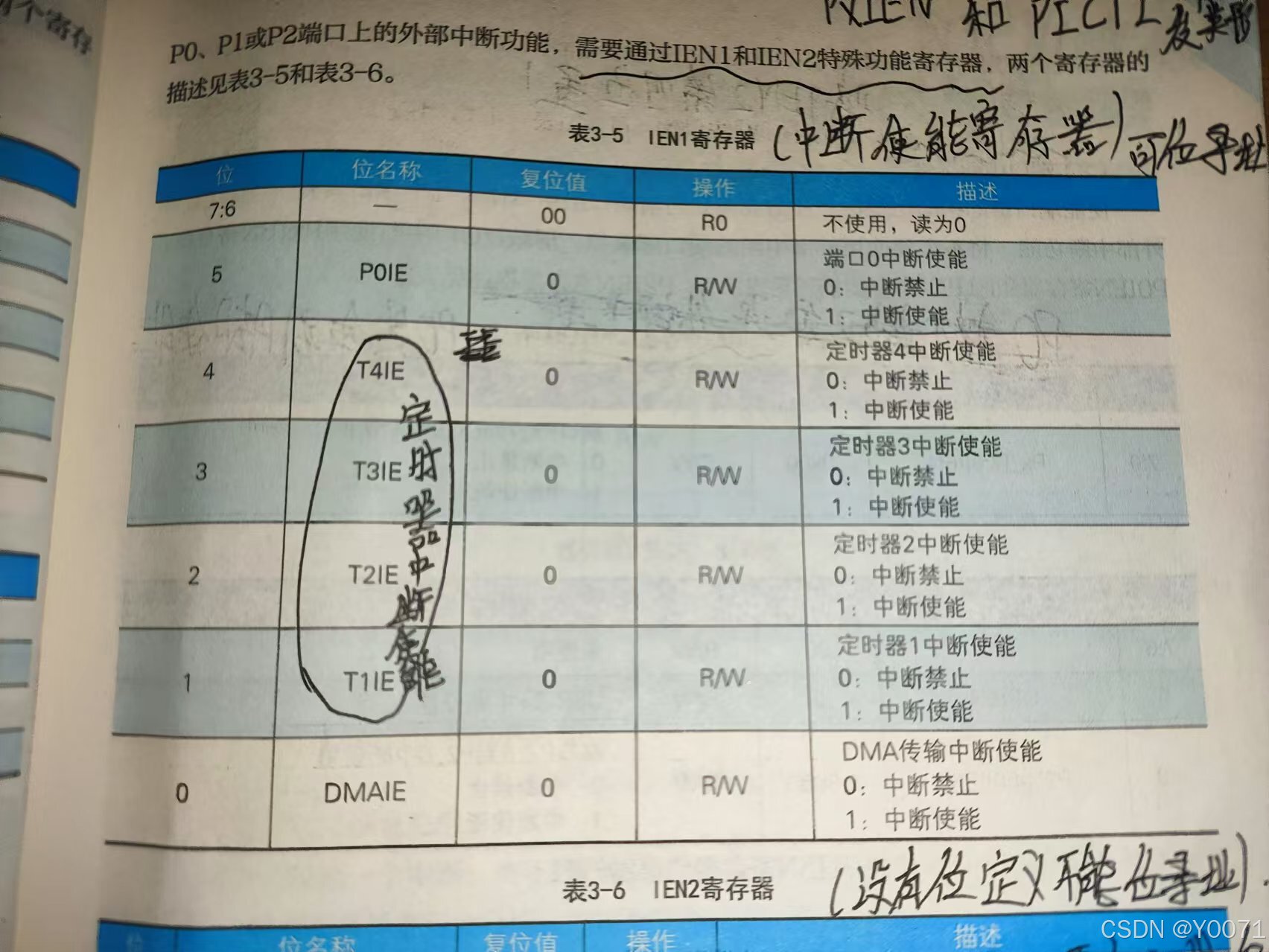

IEN1寄存器

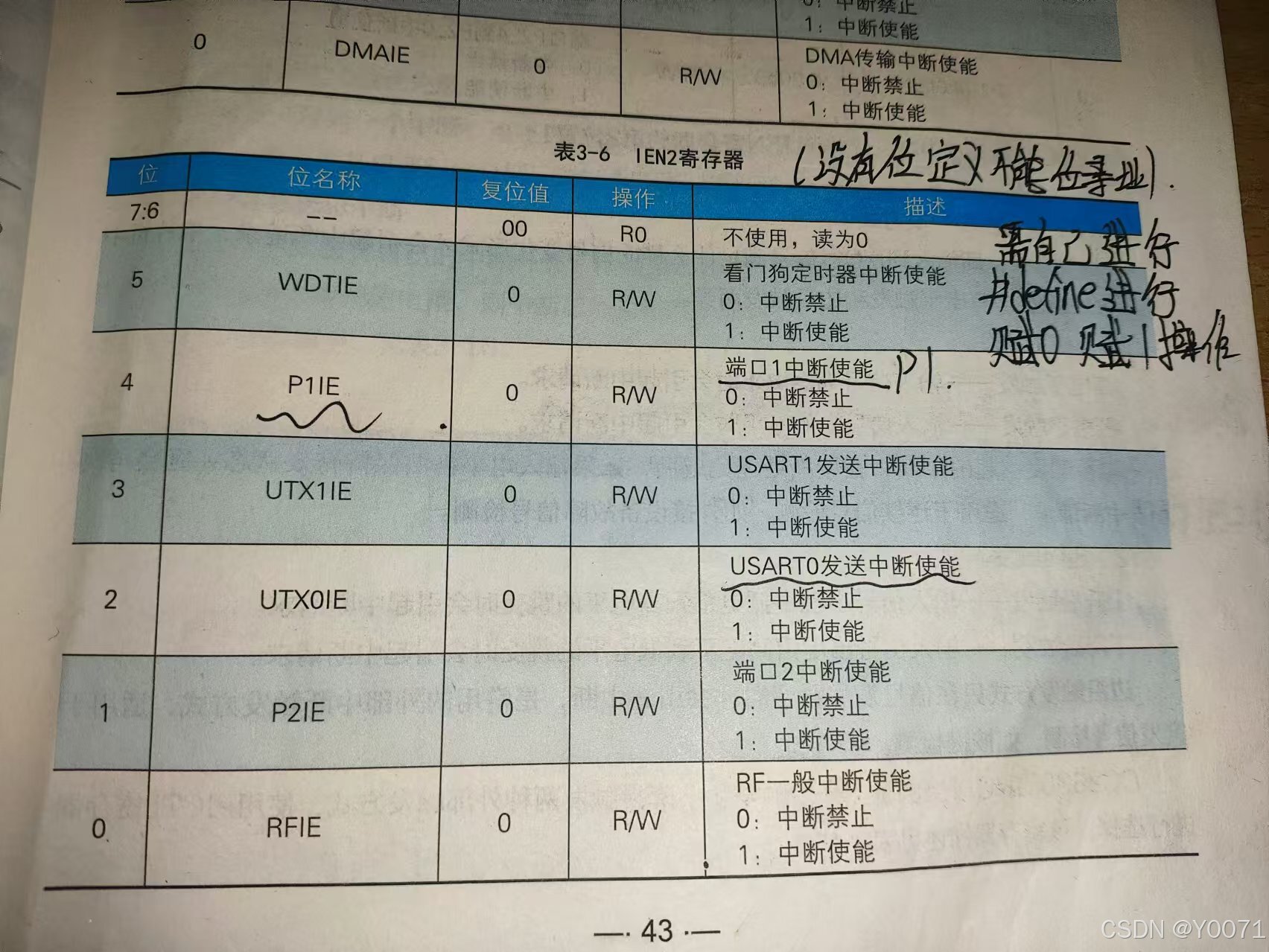

IEN2寄存器

P0IEN和P1IEN寄存器

使能端口组后，还需要设置当前端口组中具体那几个端口有外部中断功能，将不需要的端口屏蔽掉，如使能P1_2端口可写成: P1IEN |=0X04;

设置中断触发方式

（1）高低电平触发

（2）上升沿下降沿边沿触发

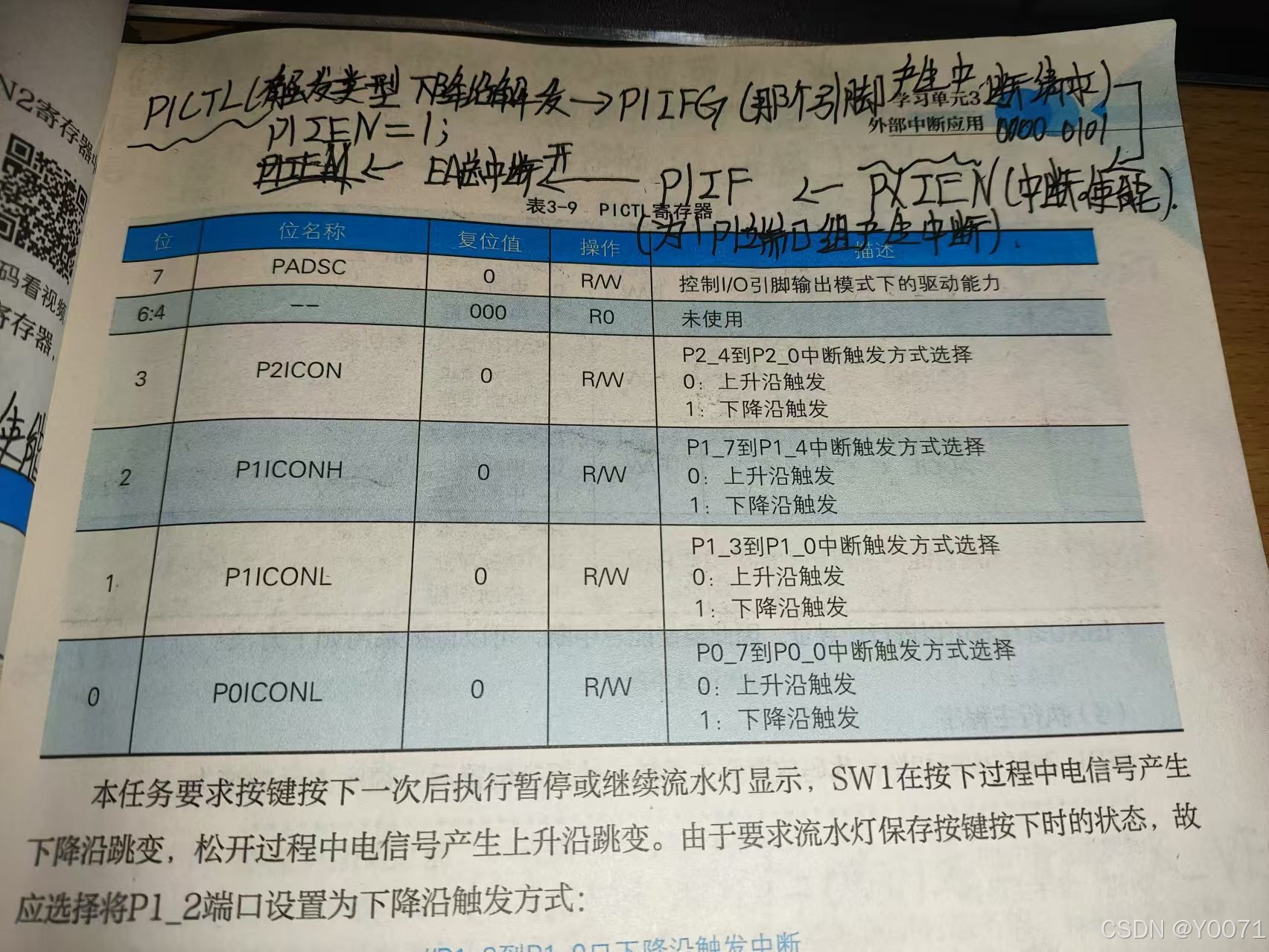

要设置触发方式，则需要设置它的PICTL寄存器

如设置P1_2端口下降沿触发，则为PICTL|=0X02;

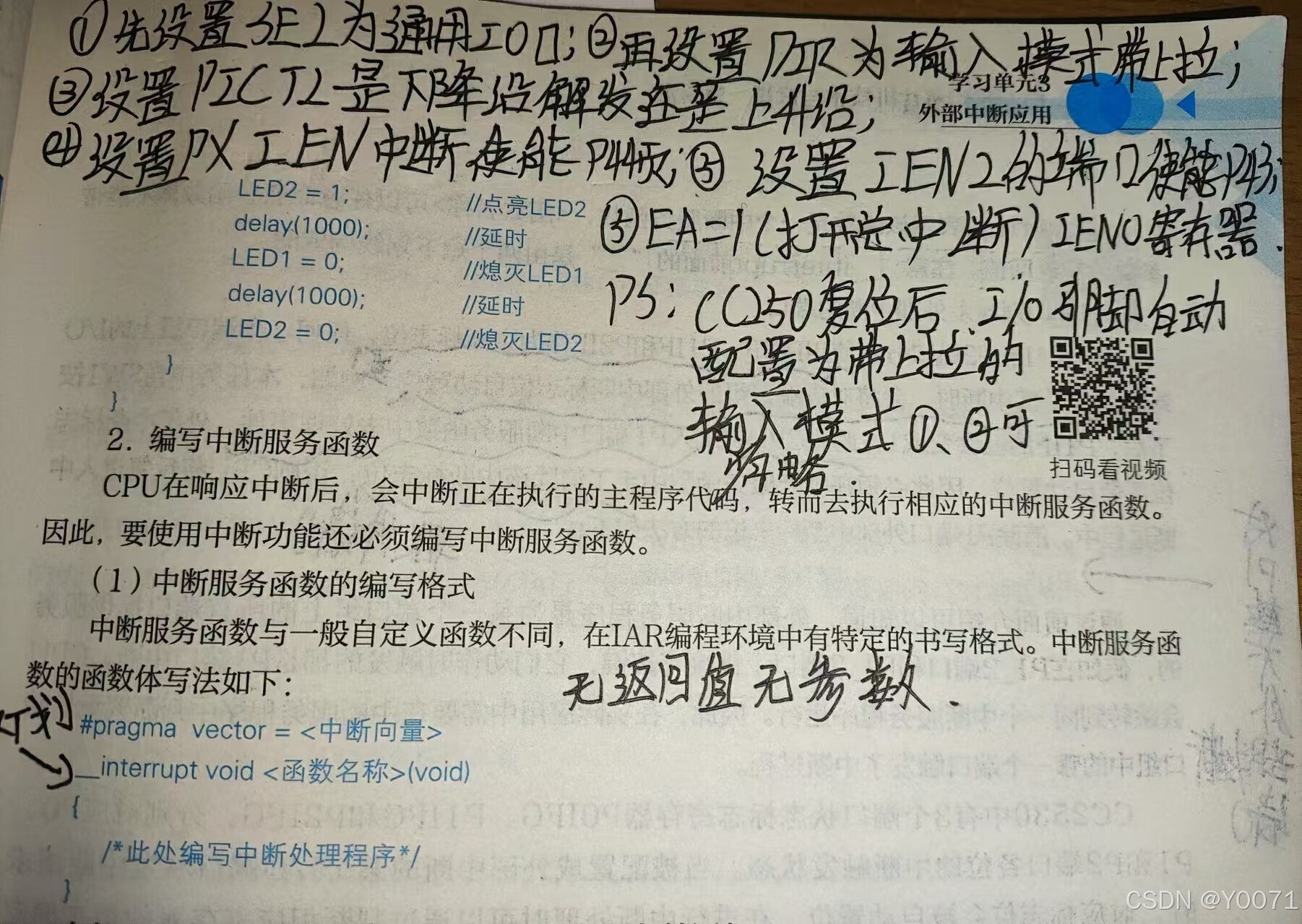

中断寄存器配置流程

通过按键中断控制跑马灯启停
#include<ioCC2530.h>

#define uchar unsigned char
#define uint unsigned int

#define D3 P1_0
#define D4 P1_1
#define D5 P1_3
#define D6 P1_4

#define SW1 P1_2

uchar F_LED = 1;

void delay(uint t){
  while(t--){
      while(F_LED==0);
  }
}

void Led_Test(){
    P1SEL&=~0X1B;
    P1DIR|=0X1B;

    P1|=0X1B;
    P1&=~0X1B;

}

void Led_Running(){
  while(1){

      D4=1;
      D3=0;
      D6=0;
      D5=0;
      delay(60000);


      D4=0;
      D3=1;
      D6=0;
      D5=0;
      delay(60000);


      D4=0;
      D3=0;
      D6=1;
      D5=0;
      delay(60000);


      D4=0;
      D3=0;
      D6=0;
      D5=1;
      delay(60000);



  }
}

void Init_SW1(){
    P1SEL&=~0X04;
    P1DIR&=~0X04;
    P1INP&=~0X04;
    P2INP&=~0X40;

    IEN2|=0X10;
    P1IEN|=0X04;
    PICTL|=0X02;
    EA=1;
}

#pragma vector = P1INT_VECTOR
__interrupt void P1Int(){
  if((P1IFG&0X04)==0X04){
    if(F_LED==1){
        F_LED=0;
    }
    else{
        F_LED=1;
    }


  }
    P1IFG&=~0X04; //对引脚清零
    P1IF=0;  //对整个外部中断引脚端口清零
}

void main(){
  Led_Test();
  Init_SW1();
  while(1){
     Led_Running();
  }
}

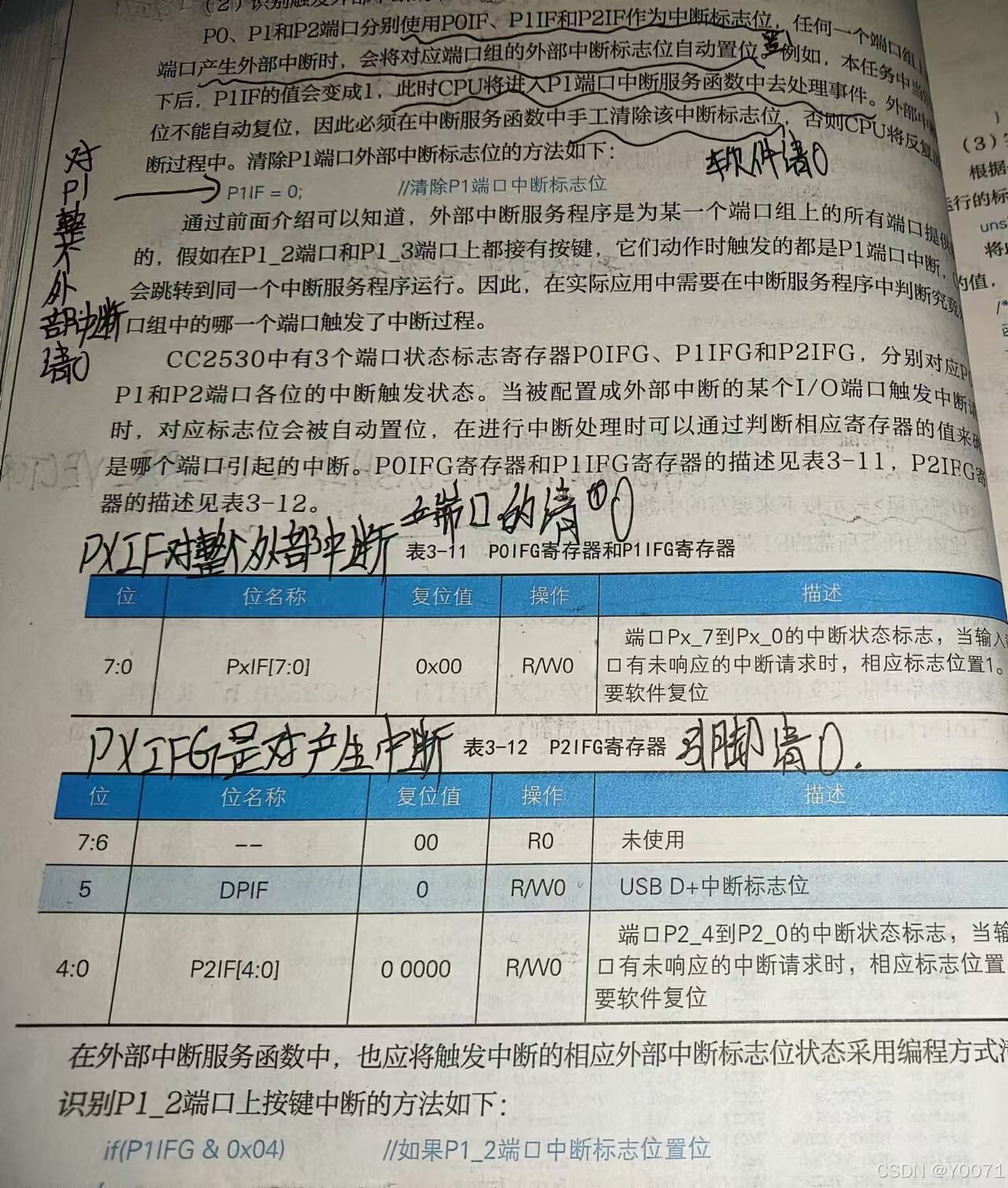

每当端口组产生中断时，该端口组的中断标志位就会置一，该标志位需要手动软件清零。

四、定时/计数器

定时/计数器概念：
对时钟信号或外部输入信号进行计数，当达到设定要求的值产生溢出时便向CPU提出处理请求，实现定时计数功能的外设。
定时器功能：

（1）定时器功能

（2）计算器功能

（3）输入捕获

（4）输出比较

（5）PWM功能

CC2530具有5个定时器

（1）定时器1是一个16位定时器，能够计算65536个脉冲，支持输入捕获，输出比较，PWM功能，具有自由运行模式，模模式，正计数/倒计数模式三种工作模式，是CC2530功能最为齐全的定时器。

（2）定时器2用于算法提供定时，一般不使用.

（3）定时器3/4是8位定时器，能够计数256个脉冲，支持输入捕获，输出比较，具有自由运行模式，倒计数，模模式，正计数/倒计数模式四种工作模式，

（4）睡眠定时器，是一个24位正计数定时器，运行在32kHz的时钟频率下。主要用于设置进入和退出低功耗模式之间的周期。

定时器的工作模式

（1）自由运行模式：从0X0000开始计数到0XFFFF时，重新载入从0开始计数

（2）模模式：与自由运行模式一样，但是可以自己设置最大值（溢出值）

（3）正计数/倒计数模式：从0X0000开始计数到最大值后，再从最大值计数到0X0000，。

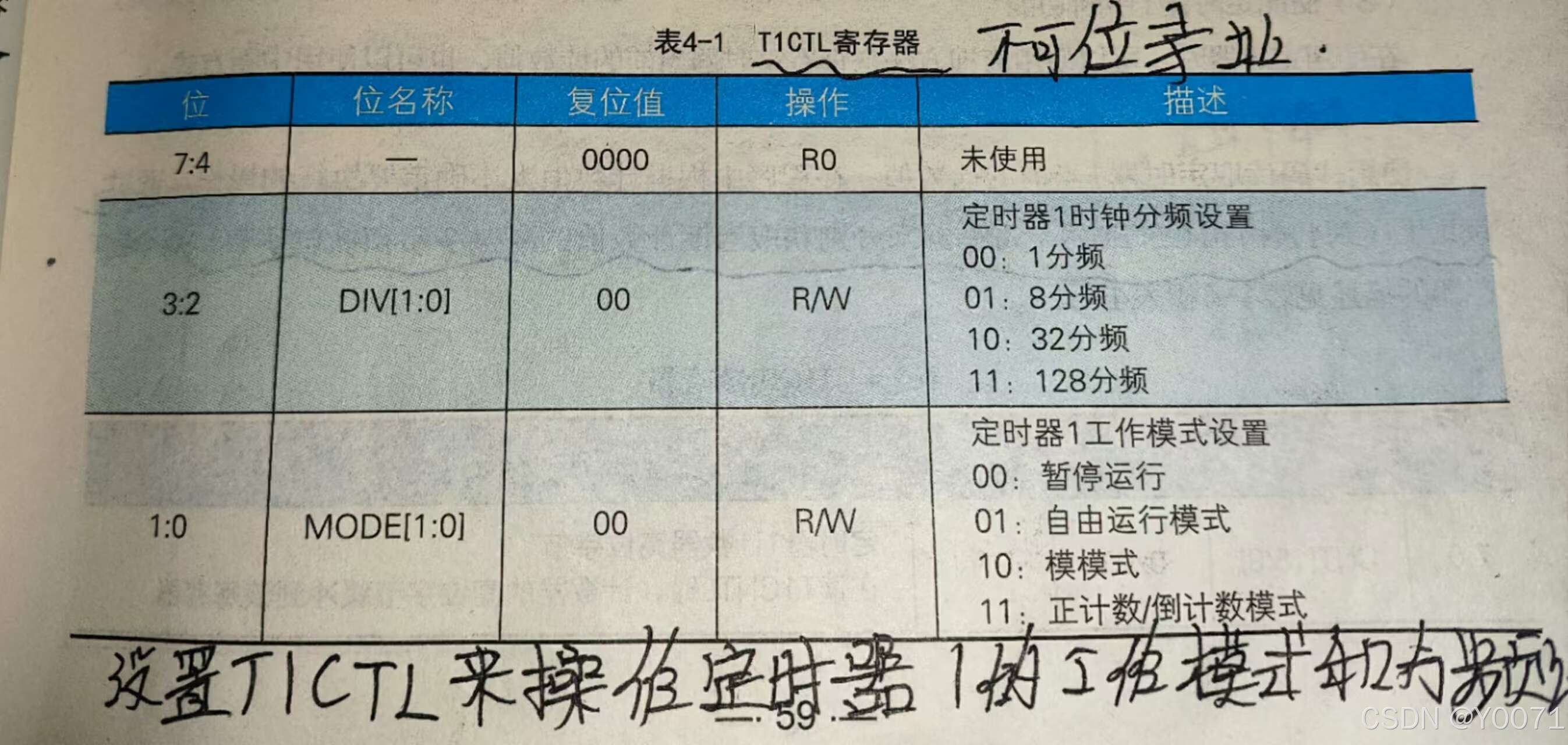

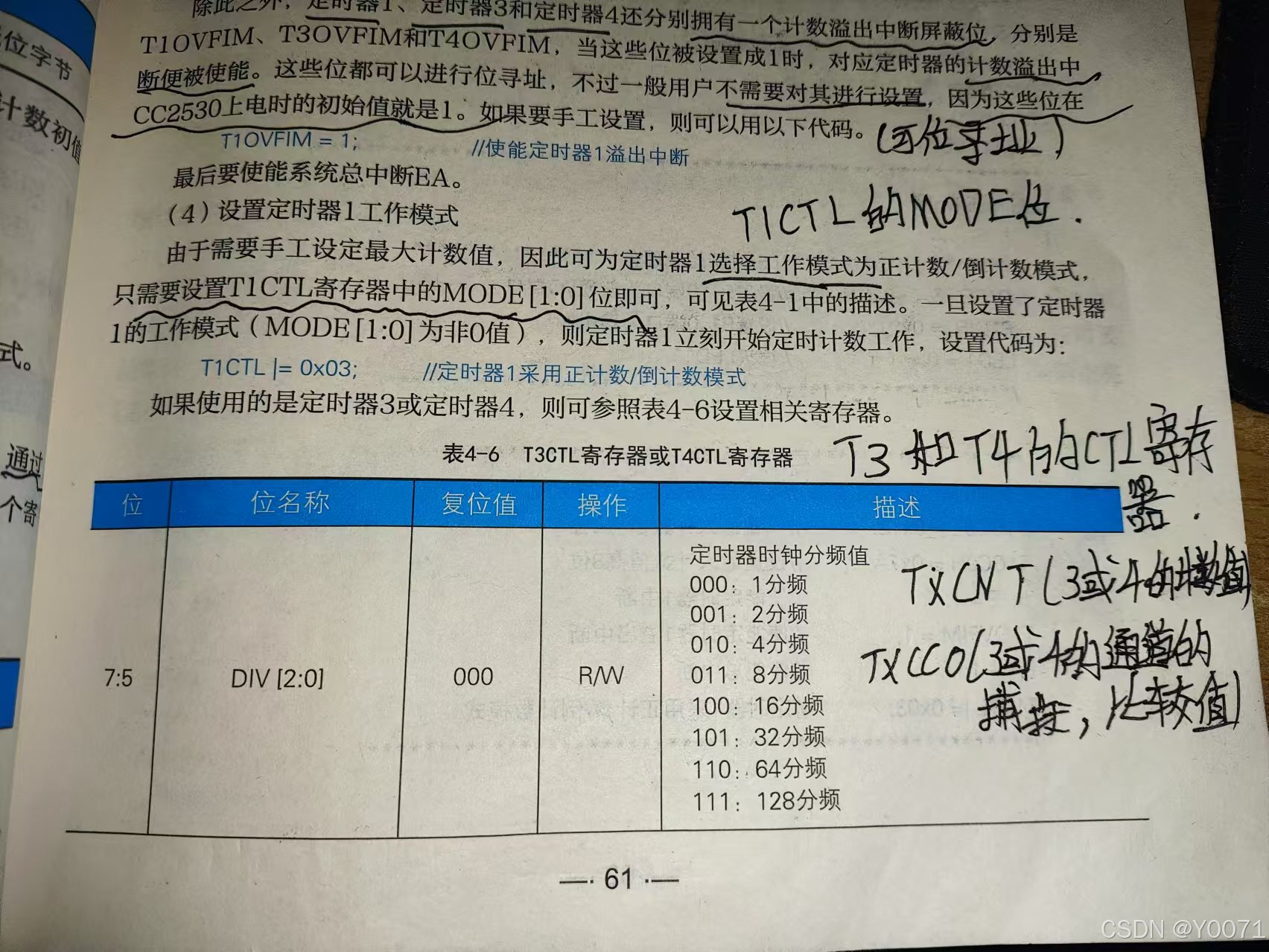

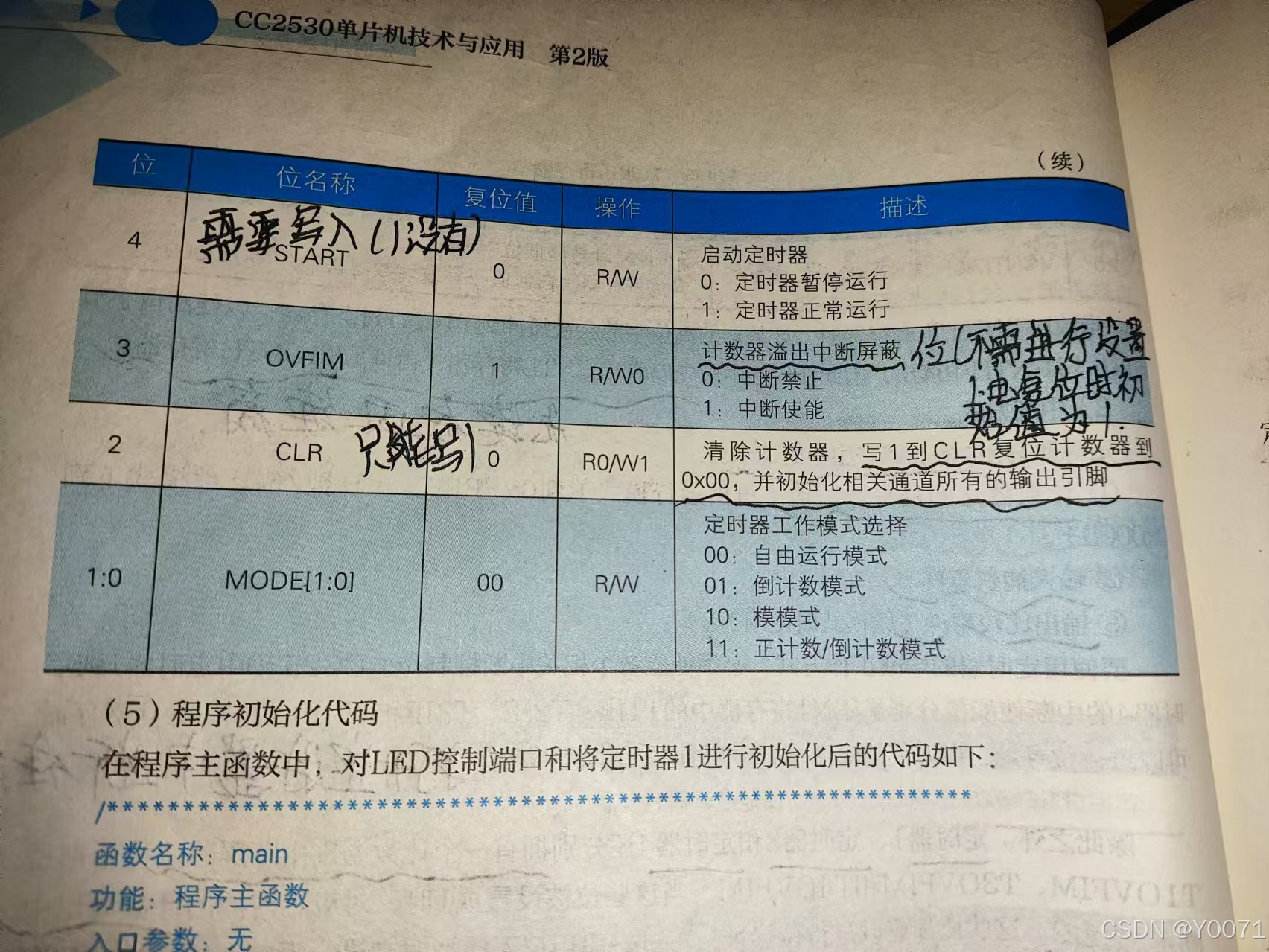

使用定时器时需要初始化TxCTL

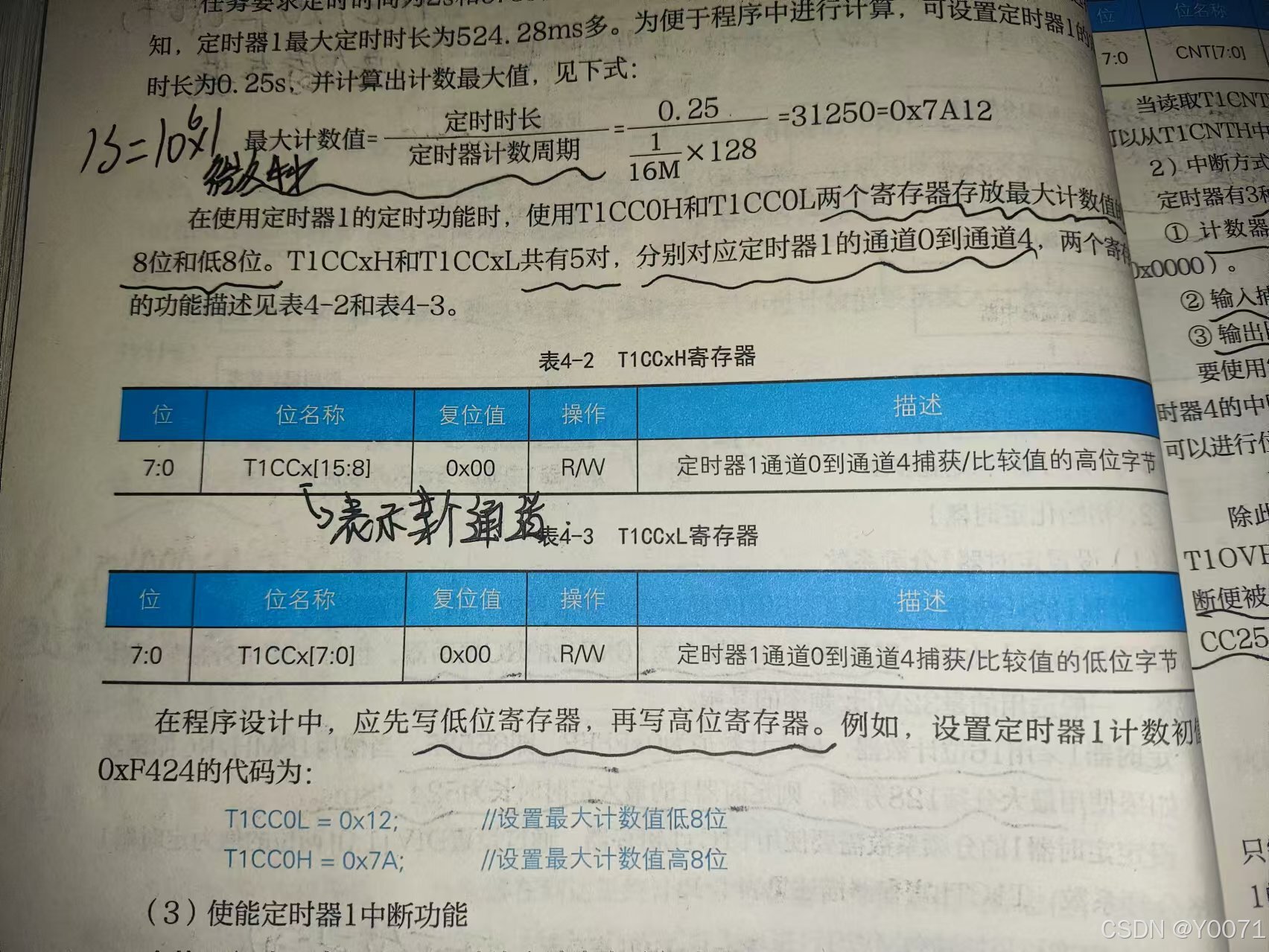

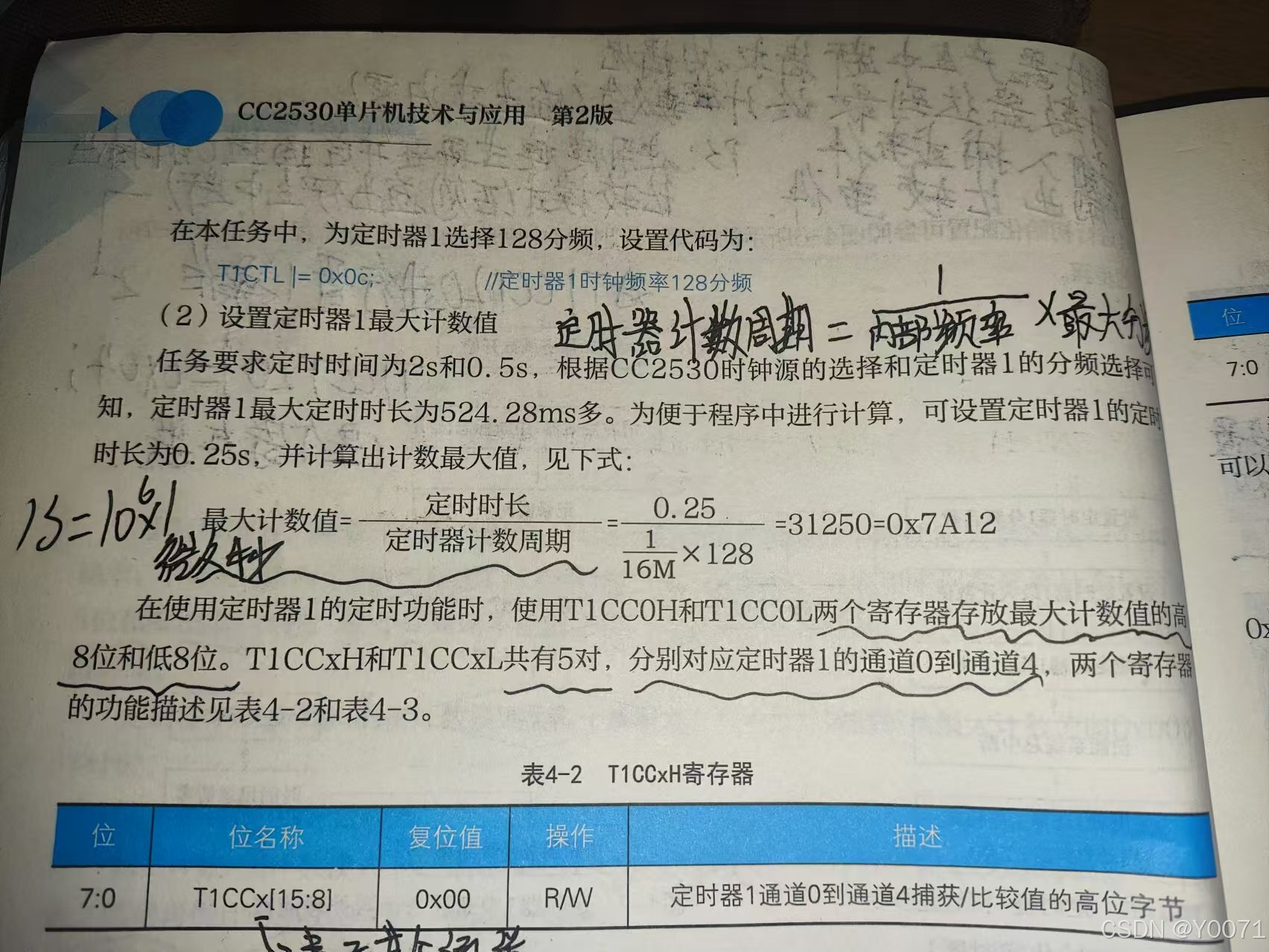

定时时间计算公式

设置定时时间需要向高八位TxCCxH和低八位TxCCxL寄存器写入值

代码

#include<ioCC2530.h>

#define uchar unsigned char
#define uint unsigned int

#define D3 P1_0
#define D4 P1_1
#define D5 P1_3
#define D6 P1_4

uint t1_count = 0; //计数器，每达到0.1s count++



void Init_Led(){
    P1SEL&=~0X1B;
    P1DIR|=0X1B;
    //P1|=0X1B;
    P1&=~0X1B;

}

void Init_T1(){

    //设置高8位和低8位的值
    T1CC0L=0XD4;
    T1CC0H=0X30;
    //模模式开启通道输出比较模式
    T1CCTL0|=0X04;
    //打开中断允许位
    T1IE=1;
    //打开总中断
    EA=1;
    //设置工作模式和时钟分频
    T1CTL|=0X0E;

}

#pragma vector = T1_VECTOR
__interrupt void T1vector(){
    //T1STAT&=~0X20;
    t1_count++;
    if((t1_count%10)==0){
        D4=~D4;

    }
    if(t1_count==40){
        D6=~D6;
        t1_count=0;
    }

}

void main(){
  Init_Led();
  Init_T1();
}

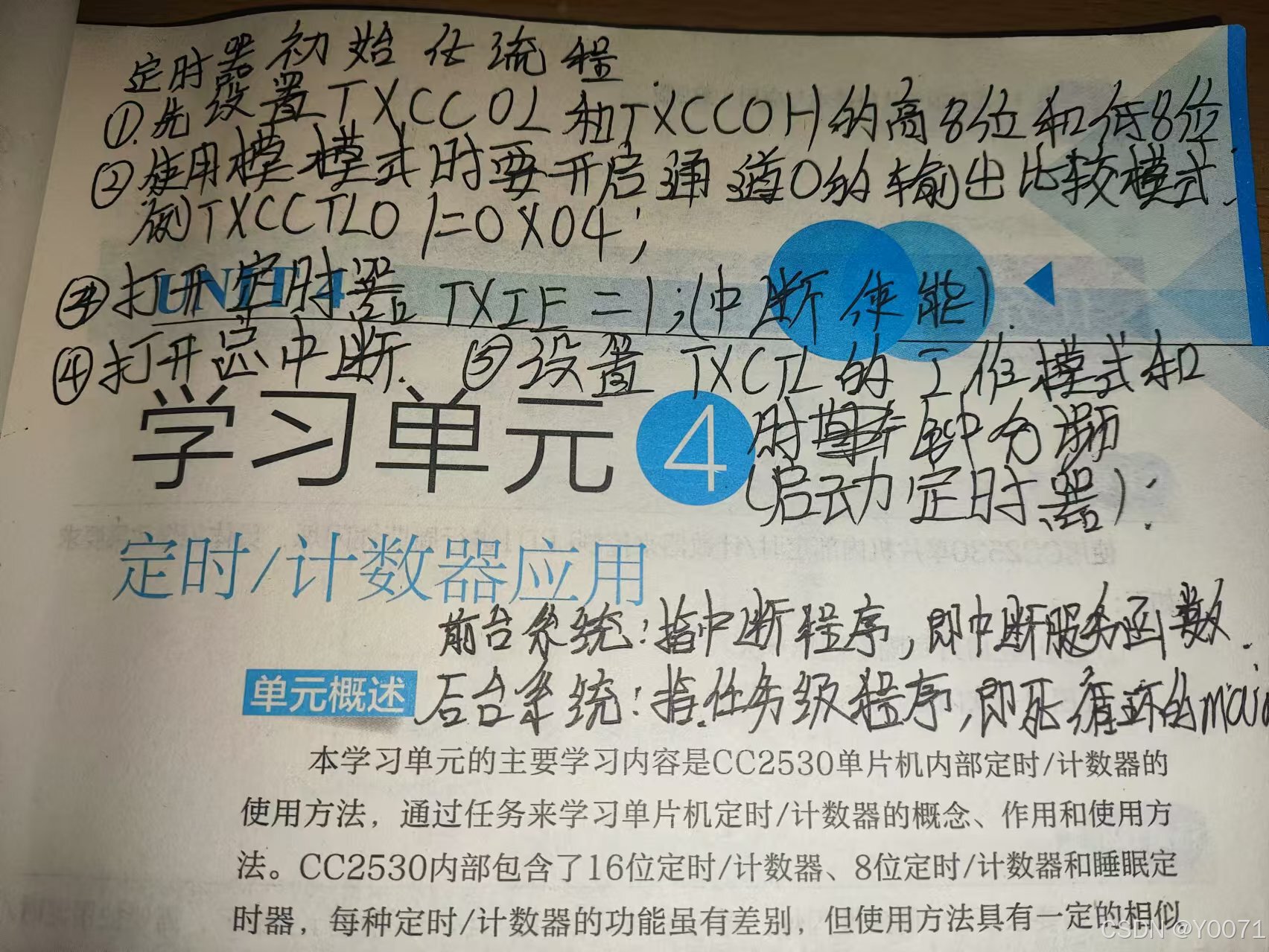

定时器初始化流程

五、UART串口

串口通讯：

指外设与计算机通过数据线，地线，时钟线按位进行数据传输的通信方式。

通信方式

（1）单工模式：一方发送，一方接收，信息只沿一个方向传输，使用一根数据线。

（2）半双工模式：使用一根数据线，既能发送又能接收，但不能同时收发，

（3）全双工模式：有两条线，既能发送也能接收。

波特率：每秒钟传输的数据位。

CC2530有两个串行接口USART0和USART1,分别能够运行于异步USART模式和同步SPI模式。

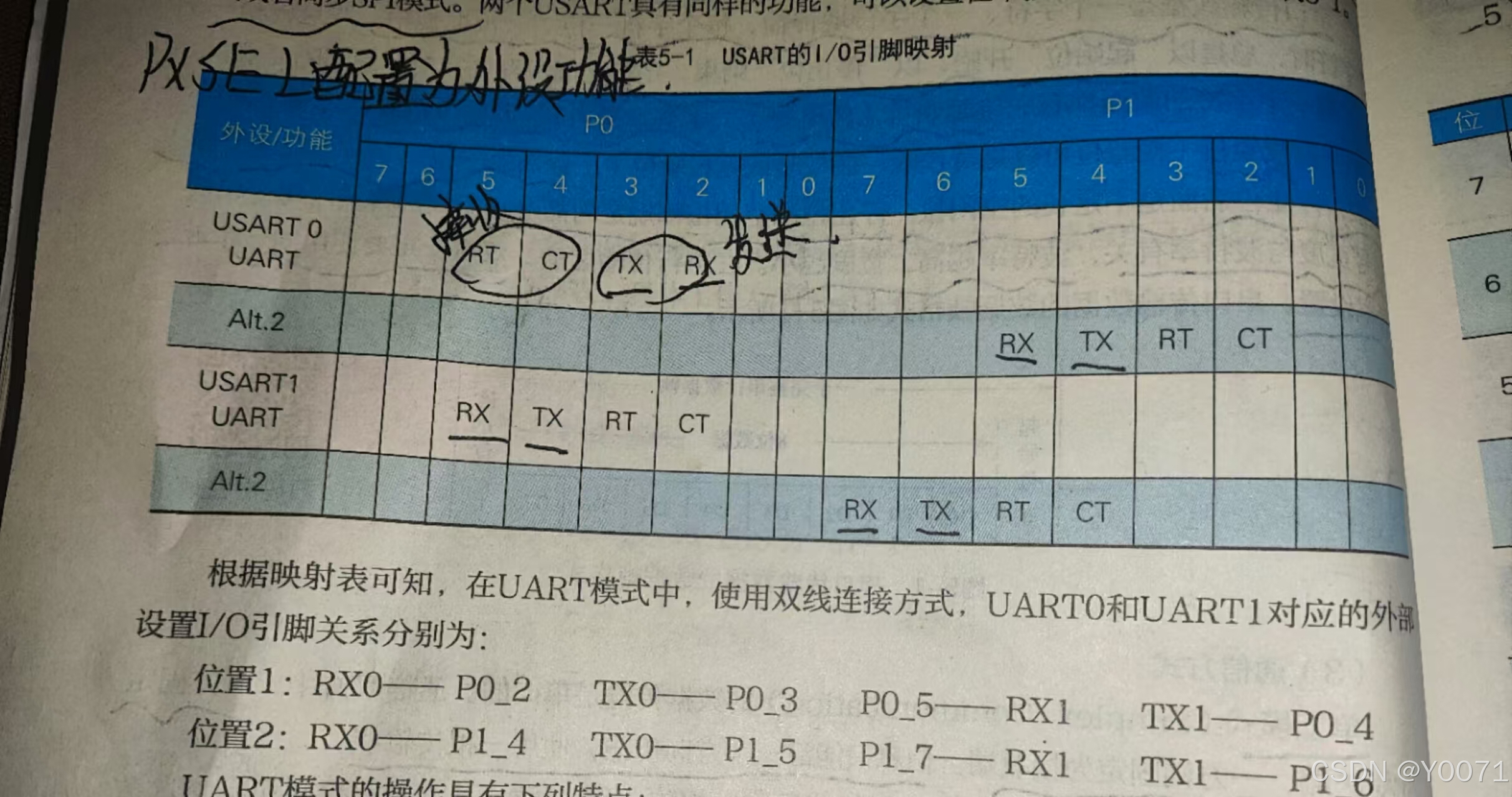

USART引脚映射

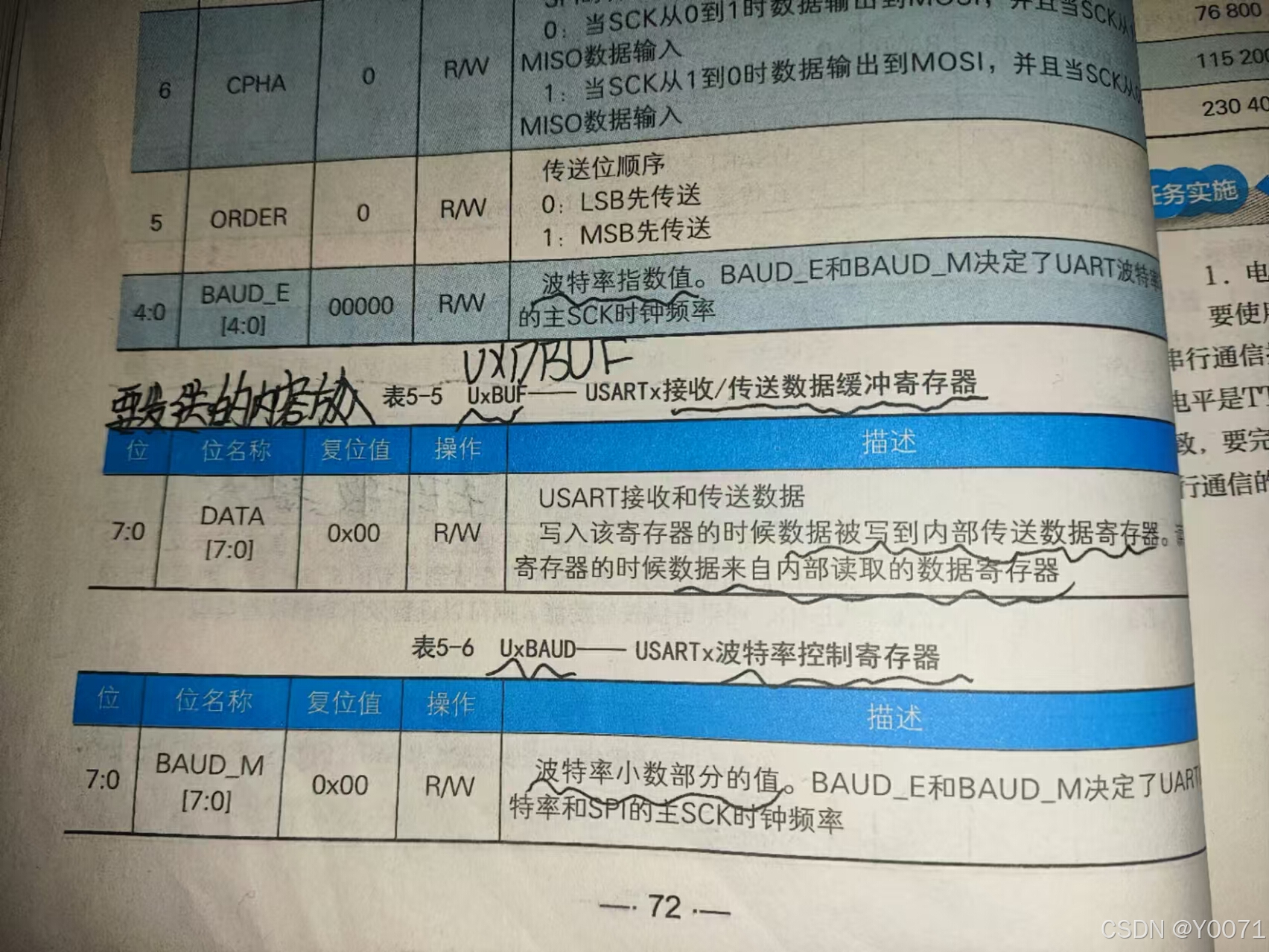

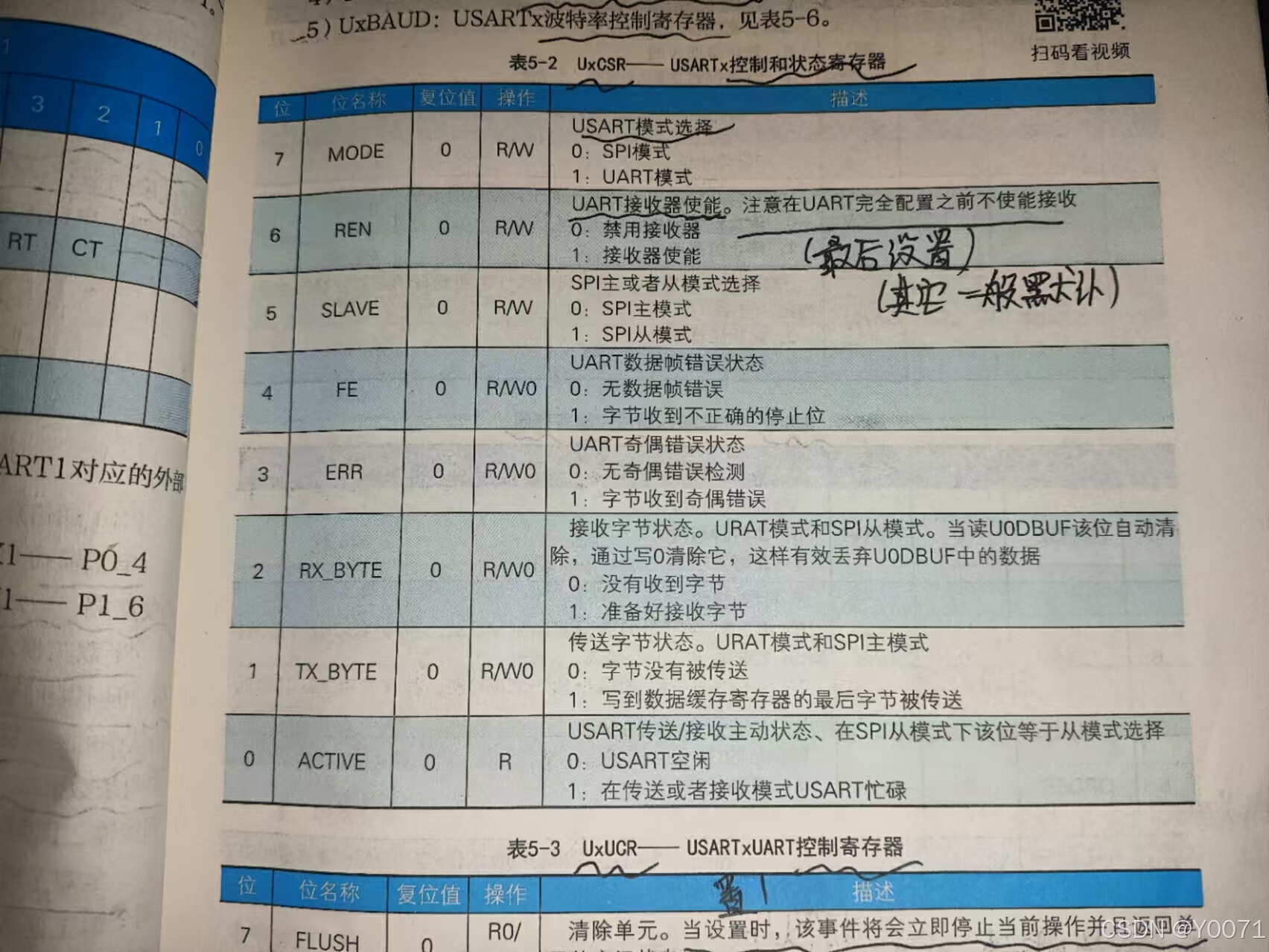

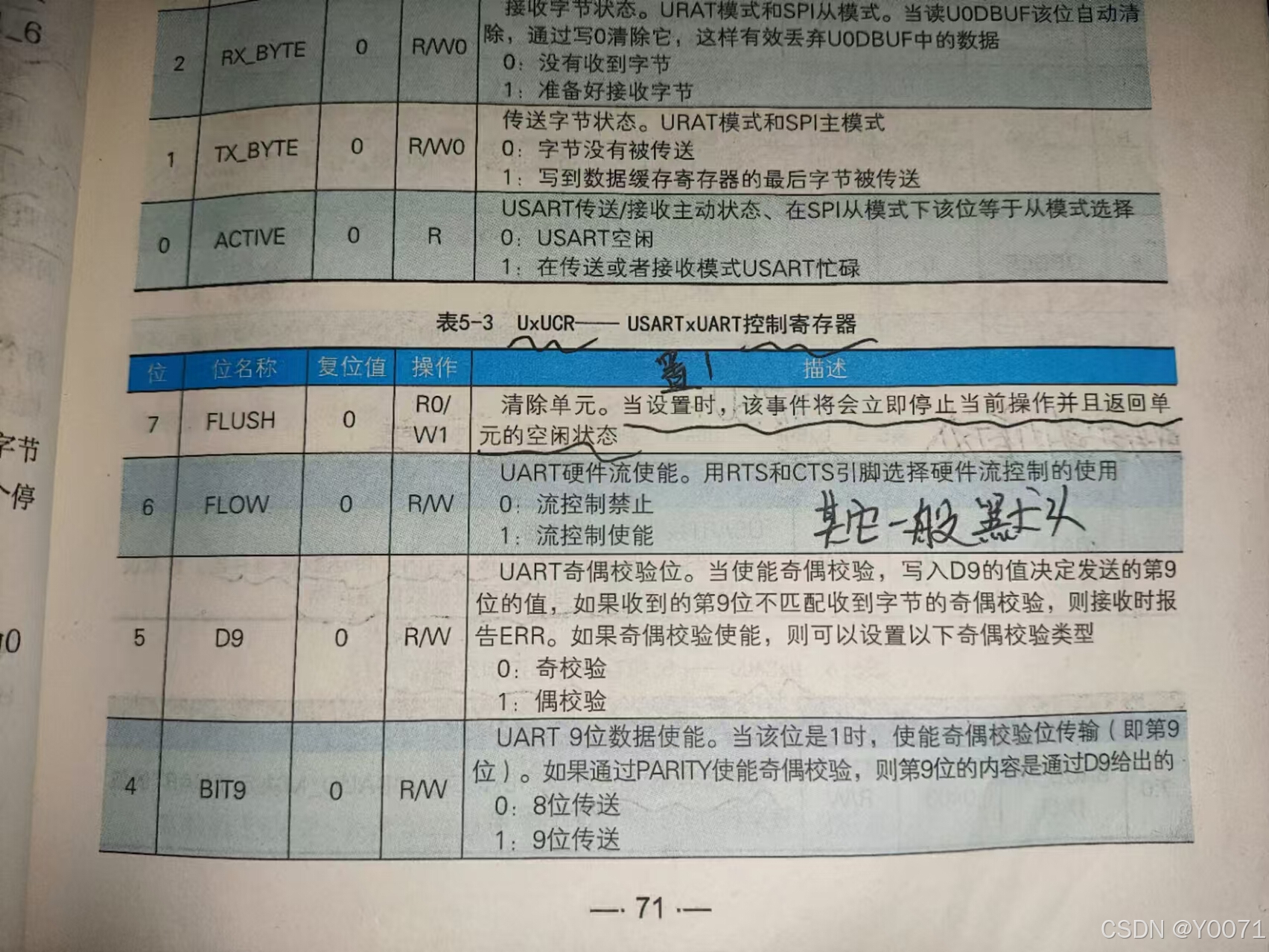

使用到的寄存器

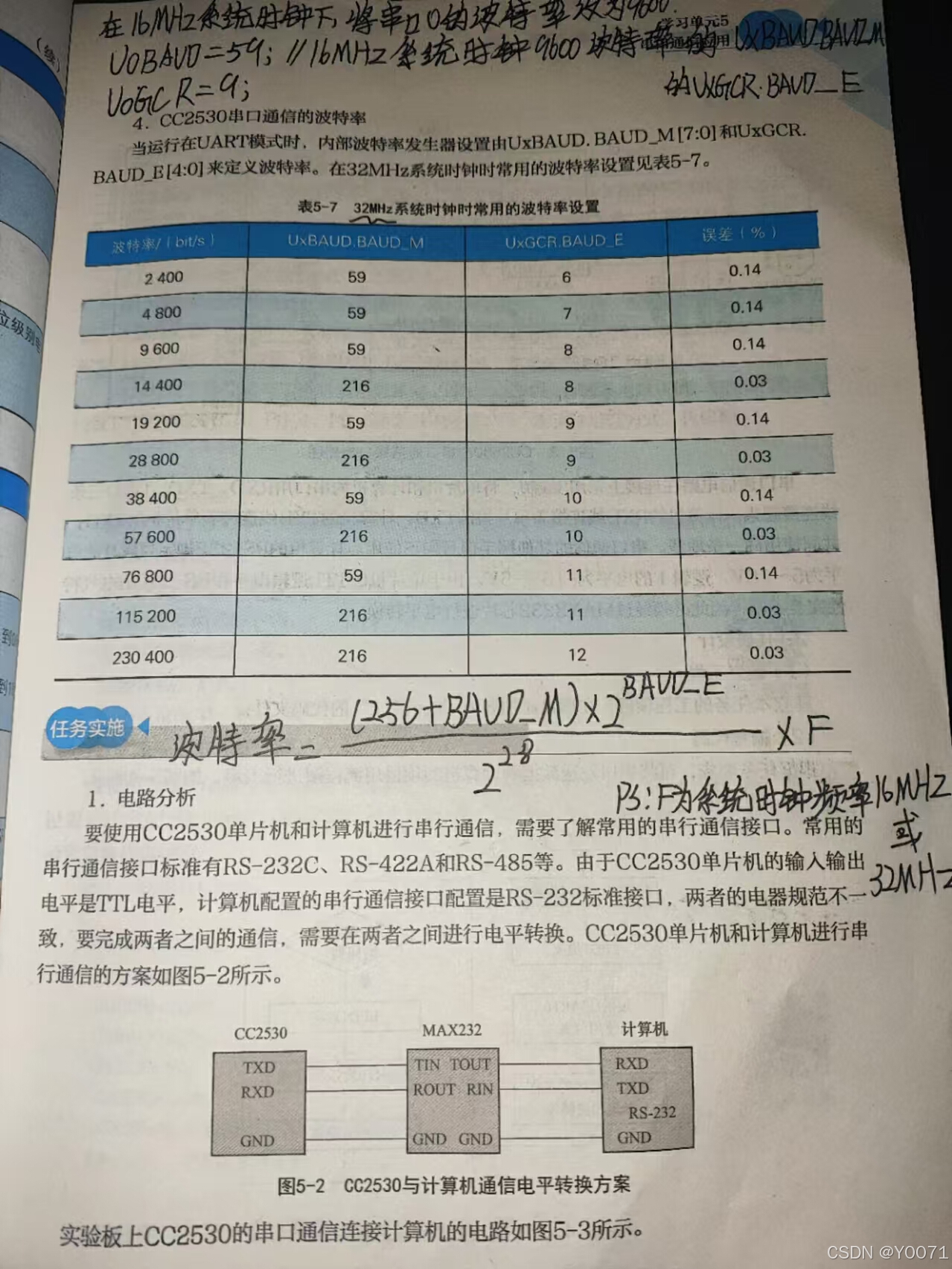

波特率设置

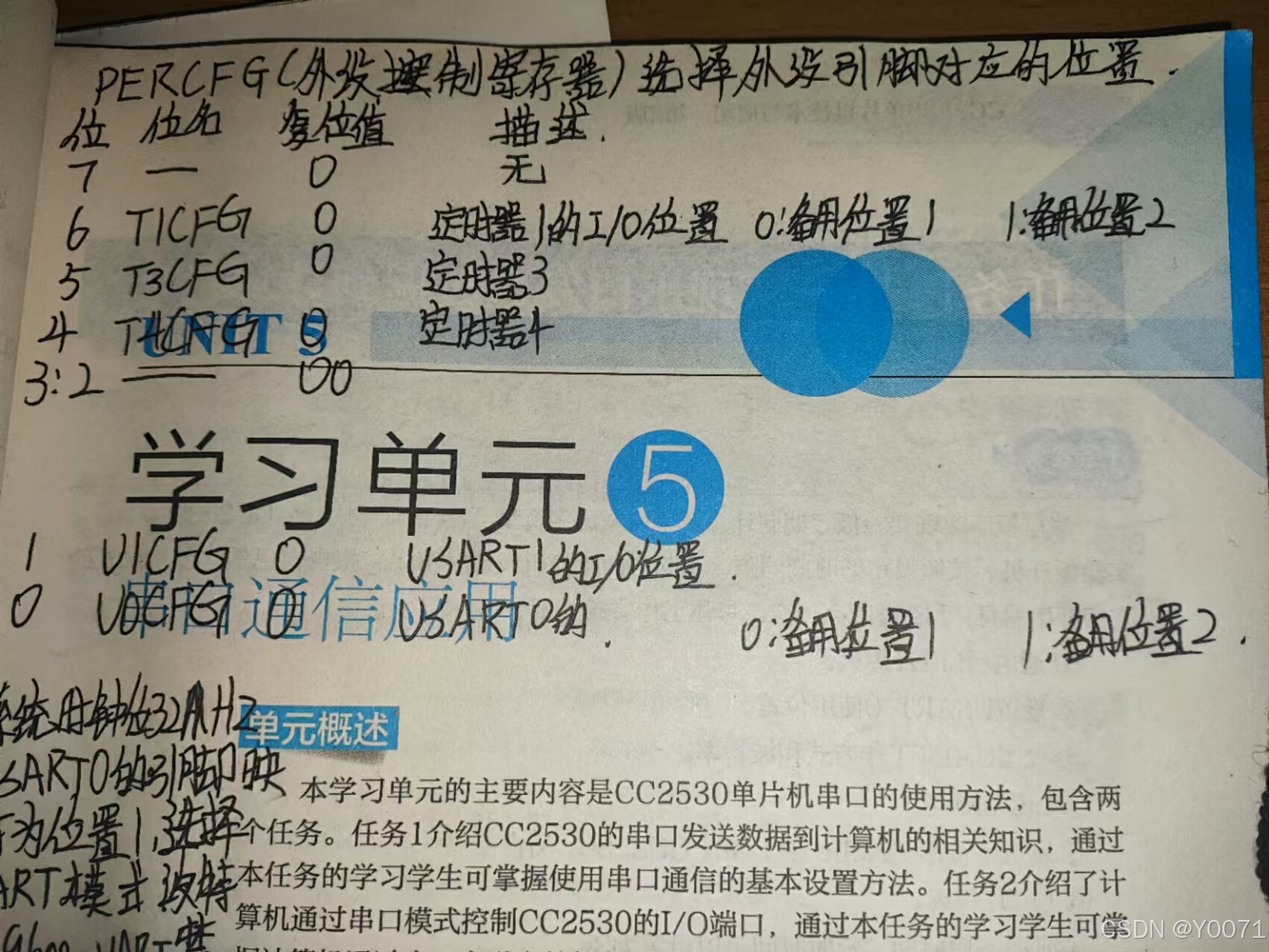

 PERCFG寄存器

串口初始化模板

示例代码
#include<ioCC2530.h>

#define D5 P1_3
#define uchar unsigned char
#define uint unsigned int

void delay(uint t){
    while(t--);
}

void Init_LED(){
    P1SEL&=~0X1B;
    P1DIR|=0X1B;

    P1|=0X1B;
    delay(60000);
    P1&=~0X1B;
}

//看门狗初始化为定时器模式且时间为1s；因为没有用到中断所以不需要打开中断使能
void Init_WDT(){

    WDCTL=0X0C;
    //IEN2|=0X20;
    //EA=1;
}

//初始化串行口
void Init_UART(){
  //IO引脚映射到备用位置1
    PERCFG&=~0X01;
    P0SEL|=0X0C;
  //波特率设置为9600
    U0BAUD=59;
    U0GCR=8;
  //两个寄存器的控制 控制寄存器和控制和状态寄存器
    U0UCR|=0X80;  //1000 0000 ； 清除单元
    U0CSR|=0XC0;  //1100 0000 ； 模式选择为UART模式，且打开接收使能

   // UTX0IF=0;
    //URX0IF=0;

    //没有用到中断所以可以不打开
    //IEN2|=0X04;
    //URX0IE=1;
    //EA=1;
}

//切换为32MHZ频率
void Init_CLK32(){
    CLKCONCMD&=~0X40;
    while(CLKCONSTA&0X40);
    CLKCONCMD&=~0X07;

}

//发送字位函数
void UR0_SendByte(uchar dat){
    U0DBUF=dat;  //是UXBUF寄存器
    while(UTX0IF==0);  //UATR的中断标志位，要手动清零；等待UTX0IF=1时清零
    UTX0IF=0;
}

//发送字符串
void UR0_SendString(uchar *str){   //参数字符串为指针
  while(*str!='\0'){               //字符串最后一位是\0
    UR0_SendByte(*str++);          //调用发送字节的函数
  }
}

void main(){
  Init_CLK32();
  Init_LED();
  Init_WDT();
  Init_UART();
  while(1){
    if(WDTIF==1){
       WDTIF=0;
       D5=1;
       UR0_SendString("Hello Word!\r\n");
       D5=0;
    }
  }
}

六、ADC转换

ADC是将输入的模拟信号转化为数字信号，如速度，光照，压力等，连续变化的物理量转化为相对于的电压和电流模拟信号。

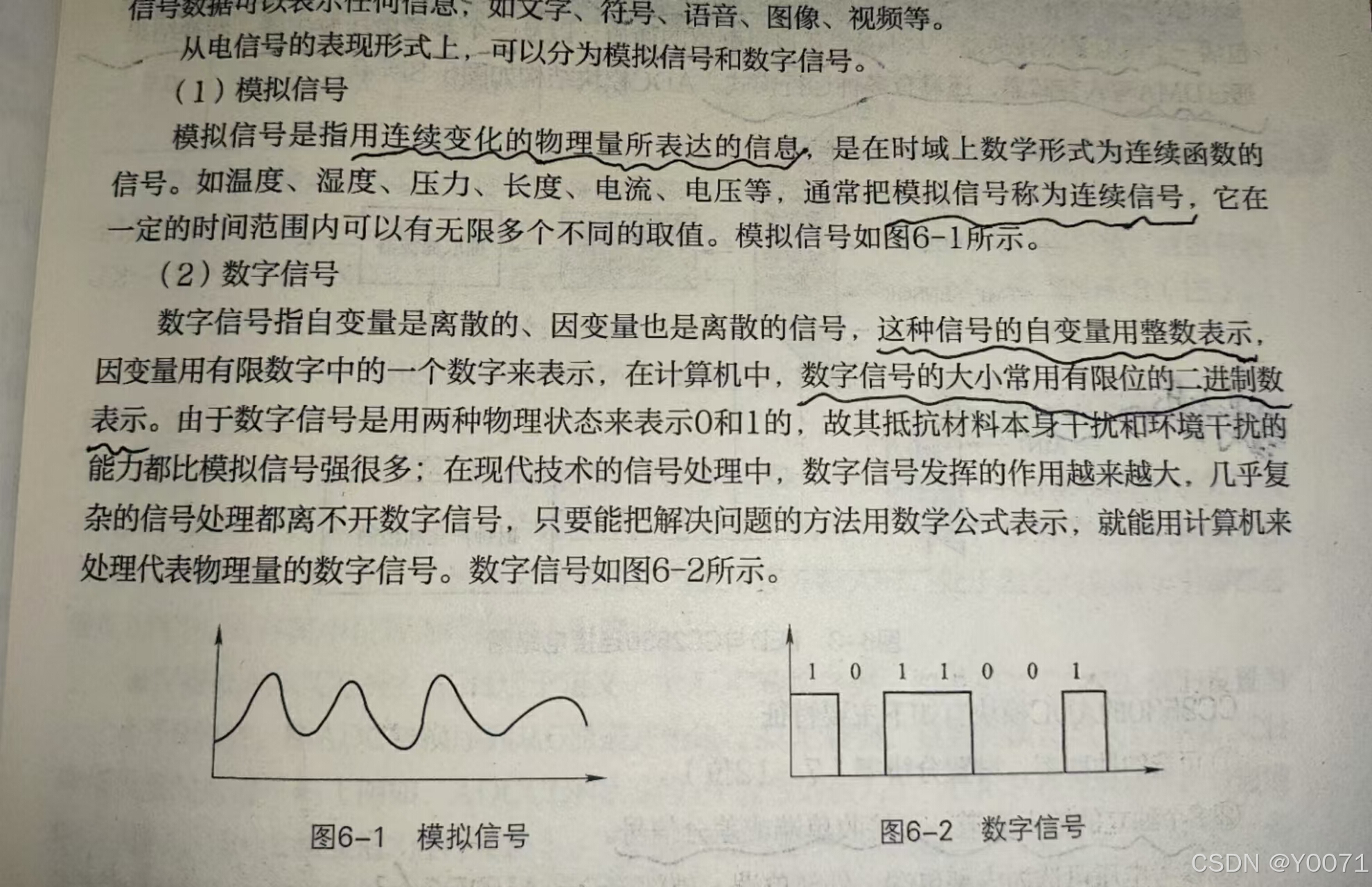

模拟信号和数字信号

CC2530的ADC模块支持最高14位二进制的模拟数字转化，具有12位有效位，具有8个可配置通道，以及一个参考电压发生器。

使用到的寄存器

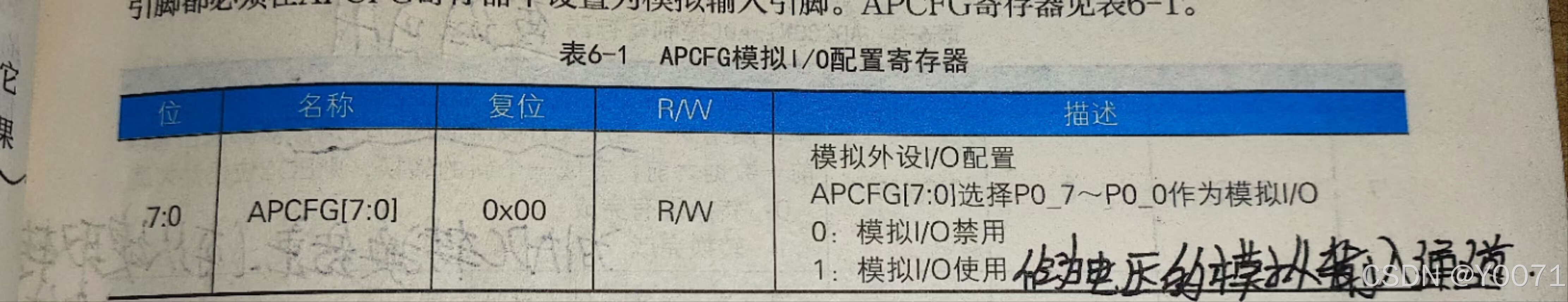

APCFG寄存器 (使用具体端口时需要开启)

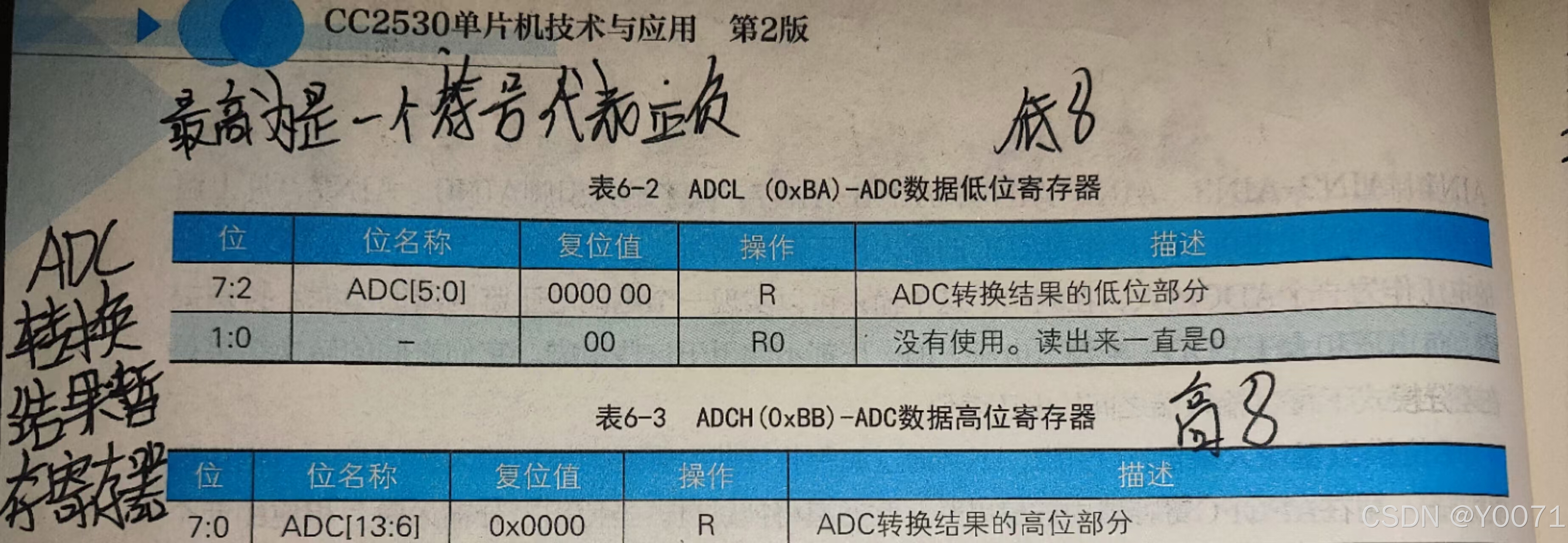

ADCH和ADCL寄存器（ADC转化完成后将值存入此）

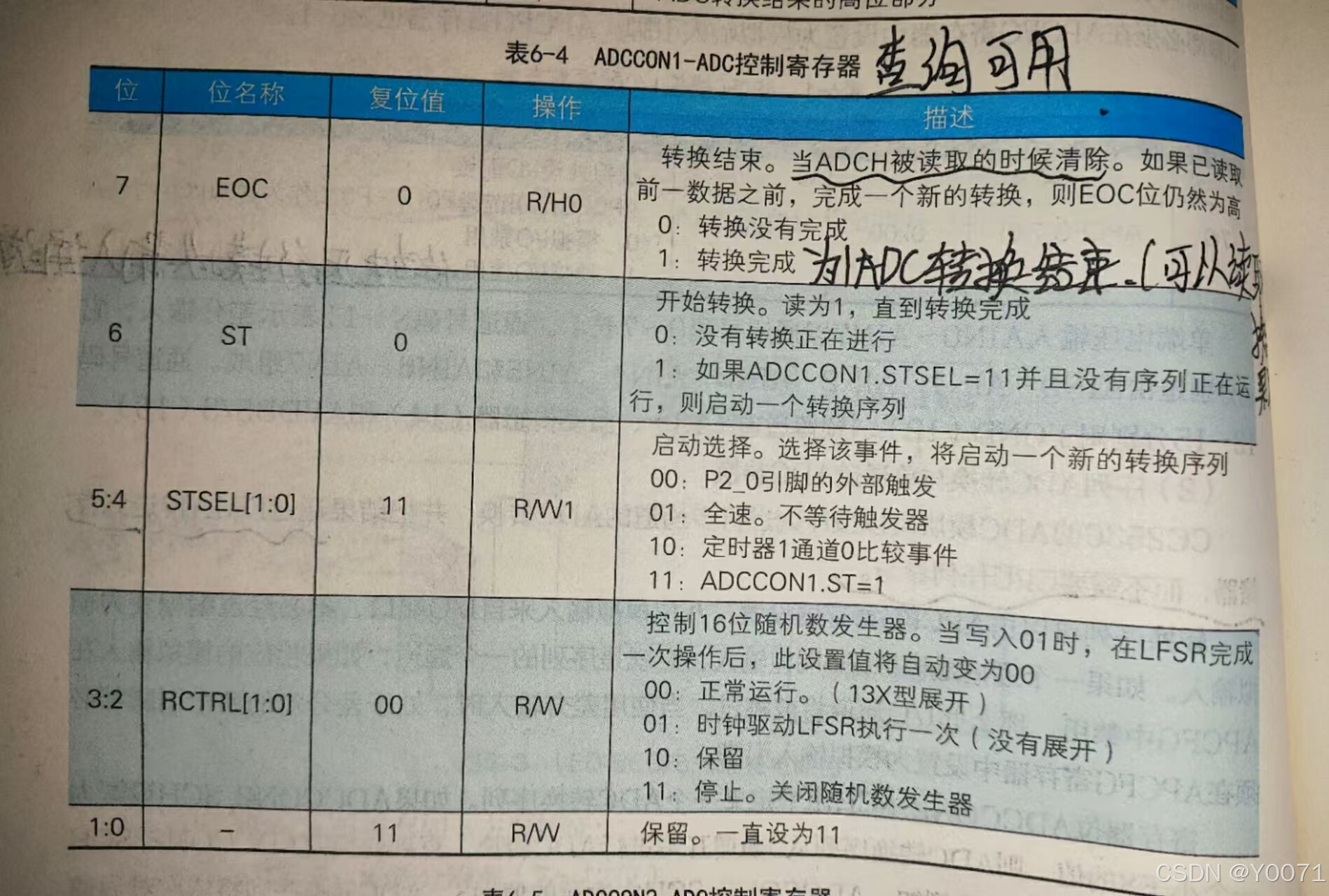

ADCCON1（当转换完成后ADCCON1第七位会置1）

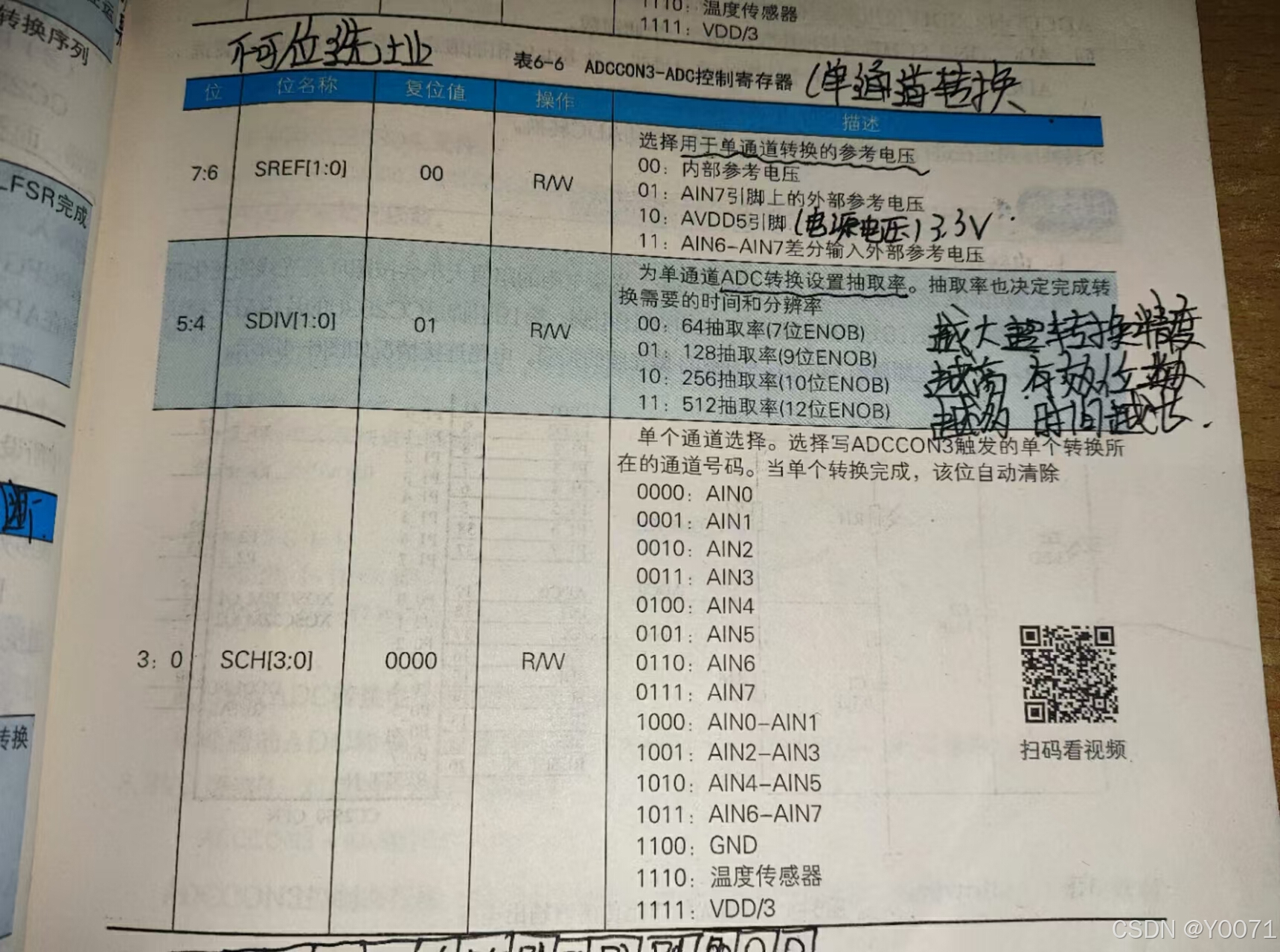

ADCCON3（单次转换使用）

ADC转换后，获取的高八位值和低八位值需要进行处理

ADC_number=ADCH;        //先获取高八位的值

ADC_number=(ADCH<<8)|ADCL;  //将低八位的值装入

ADC_number=ADC_number>>5（取10位有效位）2^10=1023份

ADC_Vol=（3.3/1023）*ADC_number； //最后的值

ps：取有效位计算

具体代码

以查询方式来开启ADC采样

#include<ioCC2530.h>
#include<stdio.h>

#define D5 P1_3
#define uchar unsigned char
#define uint unsigned int

uint adc_number=0;
uchar str[128];

//初始化LED
void Init_LED(){
    P1SEL&=~0X1B;
    P1DIR|=0X1B;
    P1|=0X1B;
    P1&=~0X1B;

}

//看门狗设置为定时器模式 1s定时
void Init_WDT(){
    WDCTL|=0X0C;
    //IEN2|=0X20;
    //EA=1;

}

//将系统时钟转为32MHZ
void Init_CLK(){
    CLKCONCMD&=~0X40;
    while(CLKCONSTA&0X40);
    CLKCONCMD&=~0X07;

}

//初始化串口 UART模式 映射到UART0备用位置1 波特率设置为9600
void Init_UART0(){
    PERCFG&=~0X01;
    P0SEL|=0X0C;

    U0BAUD=59;
    U0GCR=8;

    U0UCR|=0X80;
    U0CSR|=0X0C;

    UTX0IF=0;
    URX0IF=0;

}

//写一个字位
void Send_Byte(uchar dat){
     U0DBUF=dat;
     while(UTX0IF==0);
     UTX0IF=0;

}

//写一个字符串
void Send_String(uchar *str){
  while(*str!='\0'){
      Send_Byte(*str++);
  }

}

//初始化ADC P0_0模拟io启用
void Init_ACD(){
    APCFG|=0X01;
    //ADCCON|=0XA0;


}

void Start_ADC_GetValue(){
    D5=1;
    ADCCON3|=0XA0;  //1010 0000 AVDD5作为参考电压 256抽取率 AIN0位通道选择
    while((ADCCON1&0X80)!=0X80);  //读取ADCCON1寄存器，如果完成转换，第7位将被置1 1000 0000===》0x80 可以查询ADCIF标志位，但要软件清零
    adc_number=ADCH;//将读取到的高八位传给adc_number
    adc_number=(adc_number<<8 | ADCL); //将高八位左移8位，或上低8位得到读取到的16位值
    adc_number=adc_number>>2; //低八位的1和0为无效位，所以要右移两位得到完整的值

    sprintf((char *)str,"AIN0的采样结果为:%d\r\n",adc_number);
    Send_String(str);
    D5=0;

}

void main(){
    Init_CLK();
    Init_LED();
    Init_WDT();
    Init_UART0();
    Init_ACD();
    while(1){
      if(WDTIF==1){
          WDTIF=0;
          Start_ADC_GetValue();

      }
   }
}

以中断方式获取ADC

#include<ioCC2530.h>
#include<stdio.h>

#define uchar unsigned char
#define uint unsigned int
#define D5 P1_3

uint number=0;
uchar str[128];

void Init_LED(){

    P1SEL&=~0X1B;
    P1DIR|=0X1B;
    P1&=~0X1B;

}

void Init_WDC(){

    WDCTL|=0X0C;

}

void Init_CLK32(){

    CLKCONCMD&=~0X40;
    while(CLKCONSTA&0X40);
    CLKCONCMD&=~0X07;

}

void Init_UART0(){

    PERCFG&=~0X01;
    P0SEL|=0X0C;

    U0BAUD=59;
    U0GCR=8;

    U0UCR|=0X80;
    U0CSR|=0XC0;

}

void Send_byte(uchar dat){
    U0DBUF=dat;
    while(UTX0IF==0);
    UTX0IF=0;
}

void Send_String(uchar *str){
  while(*str!='\0'){
      Send_byte(*str++);
  }
}

void Init_ADC(){
    APCFG|=0X01;
    ADCIE=1;
    EA=1;
}

#pragma vector=ADC_VECTOR
__interrupt void ADC_Running(){


        number=ADCH;
        number=(number<<8)|ADCL;
        number=number>>2;
        sprintf((char *)str,"AIN0的采样结果是%d\r\n",number);
        Send_String(str);
        D5=0;




}

void main(){
  Init_CLK32();
  Init_LED();
  Init_WDC();
  Init_UART0();
  Init_ADC();
  while(1){

    if(WDTIF==1){
        WDTIF=0;
        D5=1;
        ADCCON3|=0XB0;
    }

  }
}

七、看门狗（Watch Dog Timer）

CC2530的看门狗定时器是一个安全功能，用于防止程序运行死锁或进入错误状态。看门狗定时器需要定期“喂狗”，也就是通过软件对其进行重置，以防止它超时并导致设备重启。

直接点理解看门狗就是个定时器，程序开始运行的时候开始计数，当计数值溢出，没有喂狗操作的时候WDT就使系统复位。

程序运行过程中，每隔一段时间内核发出指令让看门狗重新计数（喂狗），在最大间隔时间内，通过喂狗，系统就不会实现自动复位。

看门狗有两种模式

1.看门狗模式（用来监视系统）

2.定时器模式（和定时器一样，有四个可选的定时时间）

ps：定时器模式会产生中断请求

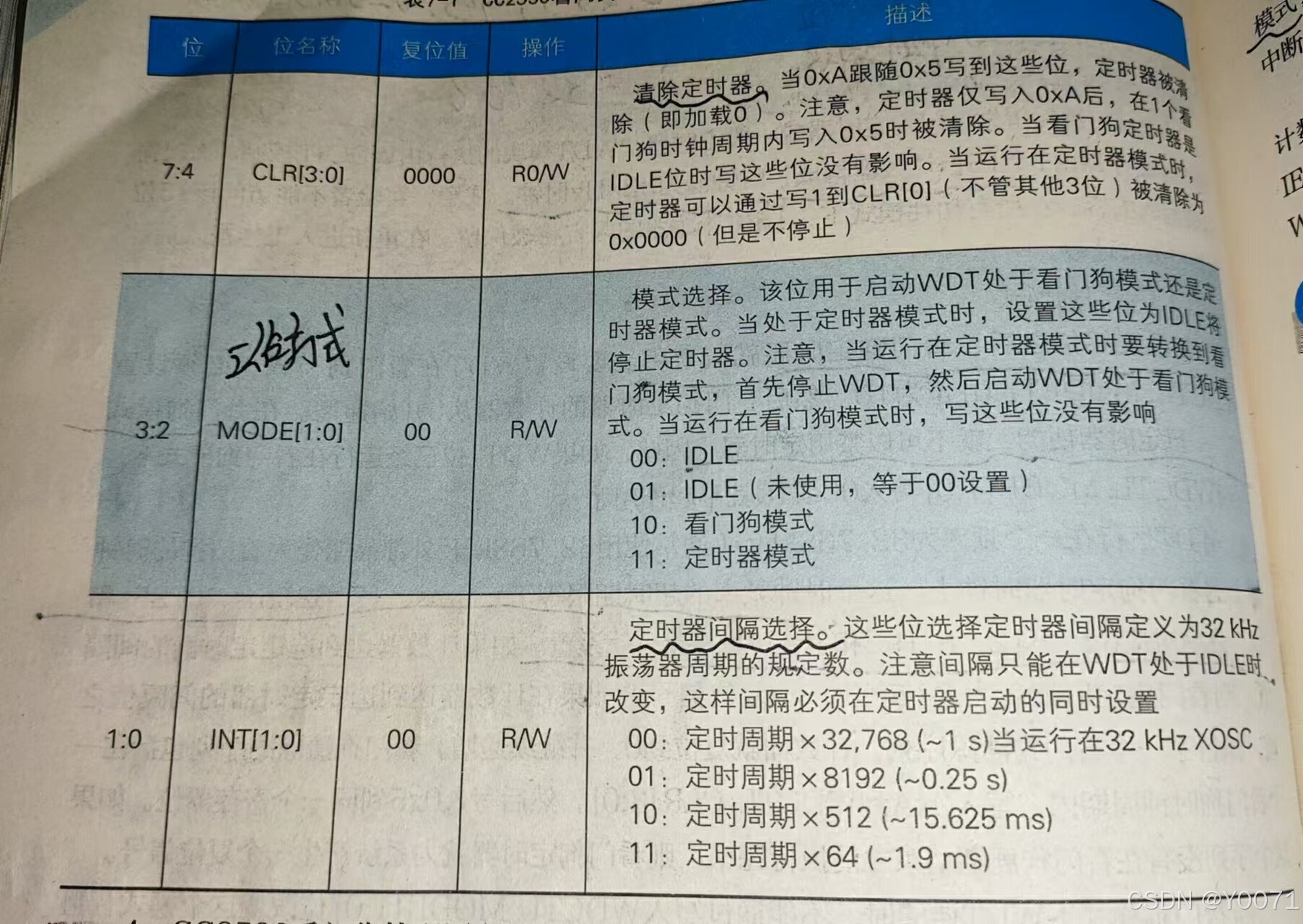

看门狗定时器控制寄存器WDCTL

喂狗序列：在看门狗时钟周期内，写入0XA到WDCTL.CLR；然后写入0X5到同一个寄存器位

通过代码实现两个LED闪烁8次，一个灯的闪烁带喂狗程序，一个灯的闪烁不带喂狗程序。

#include<ioCC2530.h>

#define uchar unsigned char
#define uint unsigned int

#define D3 P1_0
#define D4 P1_1
#define D5 P1_3
#define D6 P1_4



//延时函数
void delay(uint t)
{
    while(t--);
}

//初始化LED
void Init_Led()
{   //配置灯的寄存器
    P1SEL&=~0X1B;
    P1DIR|=0X1B;

    //把四个LED灯闭关
    P1&=~0X1B;
}

//初始化看门狗
void Init_Wdt()
{
  //0000 1000 设置为看门狗模式
  WDCTL=0X08;
}

//喂狗程序
void FeedWD()
{
  WDCTL|=0XA0;
  WDCTL|=0X50;
}

//带喂狗的led闪烁
void Feed_Led()
{
    D4=1;
    delay(60000);
    delay(60000);
    D4=0;
    delay(60000);
    delay(60000);
    FeedWD();

}

//不带喂狗的led闪烁
void NOTFEED_Led()
{
    D6=1;
    delay(60000);
    delay(60000);
    D6=0;
    delay(60000);
    delay(60000);
}

void main()
{
  Init_Led();
  Init_Wdt();
  uint i=0;
  while(1)
  {
    for(i=0;i<8;i++)
    {
        Feed_Led();
    }
    for(i=0;i<8;i++)
    {
        NOTFEED_Led();
    }

  }

}

最后观察可以看到，带喂狗程序的灯可以完整的闪烁8次，不带喂狗程序的灯在在看门狗时钟周期完成后直接被复位，不能正常闪烁8次

Y0071
关注
一、CC2530简介
younger_showtime的博客
05-23 1万+
寄存器快速操作 其实可以直接赋值，相对好理解，但是熟练之后还是这个方法比较快。 一、只将寄存器中的某些位置1而不影响其它位 使用或操作 “|” 。 任何值与0相或，保持原值。 任何值与1相或，结果为1. 例如：寄存器TMP的当前值为0X62，要将第2、3、6位置1。C语言表达式：TMP|=0X4C。 0X62:0110 0010 0X4C:0100 1100 TMP= 0110 1110 那么这个0X4C的值如何快速得到的？ 先假设寄存器所有位的值都是0，如TMP=0000 0000。再将要操作的位置全部
CC2530与zigbee学习笔记の初识zigbee（3）
九天揽月，五洋捉鳖
04-06 5617
CC2530可编程最大发射功率+4.5dBm，要获得加上cc2591射频功放前端.... 记得使用32M的石英晶振，而不要用陶瓷晶振，它的精度不够高 供电电压范围2~3.6V 如果只做简单的射频收发，选32K的闪存一般就满足了；如果要跑zigbee协议栈，必须选256K闪存的芯片   CC2530的外设：    DMA：数据的存取不需要CPU去干涉，速度快，CC2530的串口支持DMA
ZigbeeCC2530单片机基础实验 程序代码+讲解
08-24
CC2530单片机基础实验 程序代码+讲解 迅速掌握ZIGBee2530的编程技巧
CC2530的串口通信原理与应用_简述cc2530的uart串口接收数据原理
2501_90225939的博客
01-16 492
【代码】CC2530的串口通信原理与应用_简述cc2530的uart串口接收数据原理。
【CC2530 教程 十二】CC2530 Z-Stack 硬件抽象层
最新发布
The_xz的博客
03-26 786
硬件抽象层（Hardware Abstraction Layer，简称 HAL）是一种软件设计模式，它的目的是将硬件的具体实现细节与软件的其他部分隔离开来。简单来说，HAL 就像是一个中间层，它站在软件和硬件之间，让软件可以通过统一的接口来操作不同的硬件，而不需要关心硬件的具体实现细节。
Zigbee模块（CC2530）详解
热门推荐
JiaYu的博客
06-30 3万+
Zigbee是一种无线通信协议，专为低功耗、低数据速率的应用而设计。它工作在2.4 GHz频段，常用于家庭自动化、工业自动化和无线传感器网络等应用。Zigbee基于IEEE 802.15.4标准，该标准定义了用于低速无线个人局域网（LR-WPANs）的物理层和介质访问控制（MAC）层。Zigbee在此基础上提供了网络层、安全特性和各种用例的应用框架。Zigbee的一个关键特性是低功耗，适用于使用电池供电的设备。它支持多种网络拓扑结构，包括星型、网状和簇树，实现了灵活和可扩展的网络配置。
CC2530单片机技术与应用.zip_castlekkd_cc2530单片机_cc2530应用开发_单片机_单片机cc2530
07-15
CC2530单片机技术与应用，外部中断，定时器，串口通信的应用。
CC2530单片机介绍
2201_75797484的博客
09-05 2338
同时，CC2530还集成了强大的5通道DMA、IEEE 802.15.4 MAC定时器、通用定时器、IR发生电路、具有捕获功能的32-kHz睡眠定时器、硬件支持CSMA/CA、支持精确数字化RSSI/LQI、电池监视器和温度传感器等众多外设。CC2530的特性还包括极高的接收灵敏度和抗干扰性能，可编程的输出功率高达4.5 dBm，只需要极少的外接元件，并且只需一个晶振即可满足网状网络系统的需求。为了有效利用CC2530微控制器，需要理解并遵循一定的开发流程，确保编程的高效和实际应用的成功。
cc2530单片机基础例程
05-28
cc2530 zigbee
单片机CC2530通用I/O端口（一）
2201_76060508的博客
11-12 3931
然后定义一个延时函数，主程序中，定义一个while(1)永真循环，然后循环内按照LED1亮，LED2灭，LED3灭。为一次的过程，循环，即实现了LED1,LED2,LED3间隔500ms，依次闪烁，不停循环。因为4，前面有0，1，2，3(按下标来算，类似数组)，所以从后往前数第五个，1该成0。P0.1控制LED1,P0.4控制按键，当按键按下，LED灯取反，则改变了LED灯的亮灭。解题：改成输入，从1到0，与非关系。参考本博客第一张图，0三态，1上拉，0->1 => 或关系。
单片机学习笔记
weixin_60339267的博客
08-22 654
单片机
CC2530开发板学习教程
07-05
本教程将着眼于TI公司的新一代2.4G Zigbee IC-CC2530及最新的Zigbee协议-Zstack2007的应用学习。所采用的硬件平台为CC2530的官方开发板-CC2530DK (SmartRF05EB)。 本教程不是单片机的入门教程，需要读者对单片机及C语言有一定的基础，它关注的是Zigbee协议的基本概念及TI公司公开发行的免费Zigbee协议－Zstack 2007的应用。首先着眼于TI公司提供的学习例程的讲解，这其中不但包括Zstack 2007的例程，同时会介绍TI的一些简化协议，如Basic RF/SimpliciTI等；然后会将开源协议－MSSTATE LRWPAN，移植到CC2530DK中；最后，我们再来一起进入一个具体的应用领域－智能家居，学习一下TI的专用Zigbee遥控器协议RemoTI。
ZigBee CC2530学习完整资料
04-13
ZigBee CC2530学习完整资料，从入门到精通，资料齐全，非常实用
CC2530单片机用户指南（中文）
05-05
CC2530单片机的中文使用手册，对想要开发此款单片机或者学习ZigBee技术的有重要帮助
CC2530单片机基础实验
07-21
CC2530-1 红灯自动闪烁，绿灯闪烁 CC2530-2 按键控制开关,OK键控制红灯亮，CANCEL键控制绿灯亮 CC2530-3 按键控制闪烁,OK键控制红灯闪烁，CANCEL键控制绿灯闪烁 T1的使用,隔段时间LED闪烁 T2的使用,绿灯亮，红灯闪烁 T3的使用，红灯亮，绿灯闪烁 T4的使用，红灯亮，绿灯闪烁 定时器中断，红灯常灭，1000次中断，让绿灯闪烁 CC2530-9 外部中断，每按下OK,CANCEL（外部中断）键改变绿灯状态 片内温度（37C） 1/3AVDD(1.1V) AVDD（3.3v） 单片机串口发数 在PC用串口控制LED，串口发命令10#，11#，20#，21#控制LED 在PC用串口收数并发数 串口时钟PC显示，绿灯闪烁，串口显示时间 系统睡眠工作状态，红灯闪烁10次后，进入睡眠模式 系统唤醒，进入睡眠后，OK,CANCEL键唤醒 睡眠定时器的使用 定时唤醒 看门狗模式 喂狗
CC2530 ZigBee实验五：UART数据传输与硬件开发平台搭建
查找并阅读CC253X用户开发手册是理解芯片特性和编程接口的关键步骤，手册中不仅包含了详细的寄存器描述和配置方法，还包括示例代码和应用笔记，这些都是实验成功的重要保证。 实验代码是整个实验过程中最核心的部分...
51单片机汇编学习笔记12——51汇编注意事项
DIJIANG321的博客
12-20 1161
这一小节讲一下在以往的汇编中需要注意的细节问题。
德州CC2640R2f蓝牙芯片学习笔记（二）代码框架
补不补布(jianggogogo)的博客
03-28 3248
目录前言：一、main函数：二、app任务初始化：三、app 任务中的事件处理:3.1、事件3.2、任务处理3.3、任务间的消息3.4、发送到消息队列3.5、任务内部事件3.6、回调函数：四、蓝牙：4.1、发送蓝牙数据：4.1.1、主机向从机发送数据：4.1.2、从机向主机发送数据：4.2、接收蓝牙数据4.2.1、从机接受4.2.2、主机接受4.3、蓝牙profile:4.3.1、simplepr...
zigbee中的cc2530
qq_40787630的博客
01-16 4575
cc2530用的是cc2530 .“51单片机” 和 “zigbee” 、 “cc2530芯片” 之间的关系 51单片机：是一款比较老的单片机，至于单片机你可以把它理解成电脑中的CPU。 Zigbee：是一短距离、低功耗的局域网无线通信技术，但可以进行自组网。 CC2530：是TI公司推出的一款芯片，里面包含了51单片机的内核与Zigbee技术，而且TI提供了很好的Zigbee协议栈以及决解方案。...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
