TMS320C6678 + XC7K160T DSP+FPGA+ AD 24bit 国产高精度高性能主板设计方案

最近在开发一款产品时，用到了一颗国产高精度ADC， 原子半导体的AS1412，了解到该产品的一些优势，不仅精度高、线性度好，功耗还低，能够满足很多力的传感测量，比如各种秤的应用、工业设备、仪器仪表等。

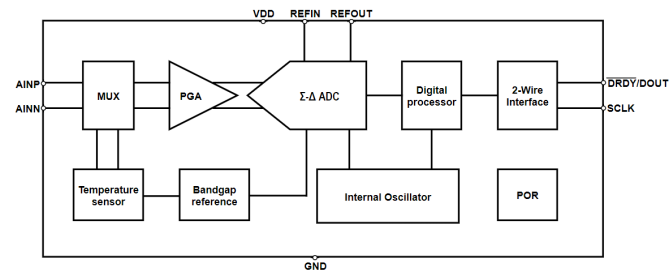

　　从下面这幅图中可以看出AS1412的主要构成和特点。

　　这颗器件内部主要集成了：1）MUX多路复用开关用于设置采样外部信号或者内部温度传感器； 2）PGA可以设置增益为×1、×2、×64、×128；3）ADC内核及后续的数字处理单元，过采样之后可以输出10Hz-1.25kHz的转换数据；4）内部温度传感器经2点校准可以达到+/-1℃的精度； 5）带隙基准源、时钟等辅助电路单元。

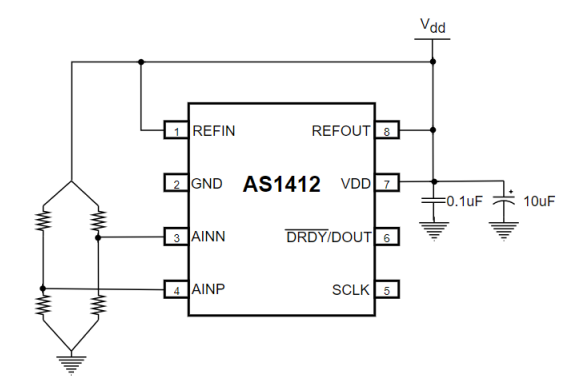

　　以下是AS1412用于称重测力的示意图，ADC可以直接采样传感器的差分输出信号，传感器激励与ADC基准采用相同的电压源以降低系统成本，也可以采用恒流驱动传感器以提高抗干扰性能。

　　

　　AS1412芯片较高的集成度使得整个应用电路非常简洁。软件方面，MCU可以通过DOUT和SCLK直接读取ADC转换数据进行后续的处理。

•

AI边缘计算、视觉基础平台的研发，以FPGA、DSP、ARM为处理器，形态包括

VPX、CPCI-E，主要专注于边缘AI、嵌入式系统、3D视觉、异构计算，光纤通信、高速成像

系统等关键技术的研究与创新，提供可深度定制化、软/硬件一体化的智能边缘计算产

品和解决方案,如：定制多层高速板卡、FPGA/GPU/DSP并行计算软件、操作系统移植优化、

融合传感设备等，致力于降低边缘智能的研发门槛、优化信息系统的构成、节约项目成本、

加速各领域智能应用的产业化进程，协助科研院所、高校重点实验室、大型上市公司完整硬

件方案定制开发和软件开发，提高设备国产化比例。

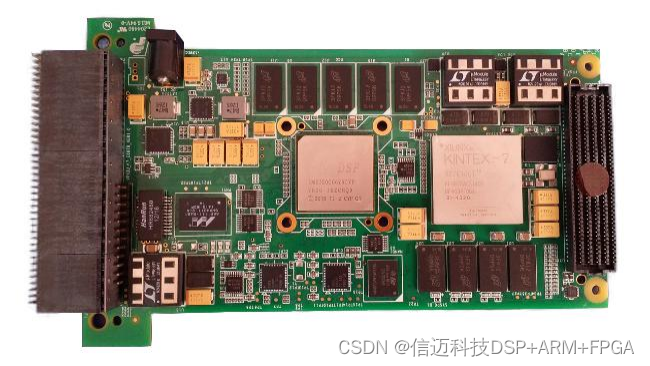

TMS320C6678 + XC7K160T嵌入式单板计算机

C6678_DDR3_6UVPX高速信号处理板板为基于TI多核DSP TMS320C6678的通用处理板卡，

符合VITA 65系统规范板，卡集成四片TI高性能八核信号处理器TMS320C6678和一片

XILINX k7的FPGA 。

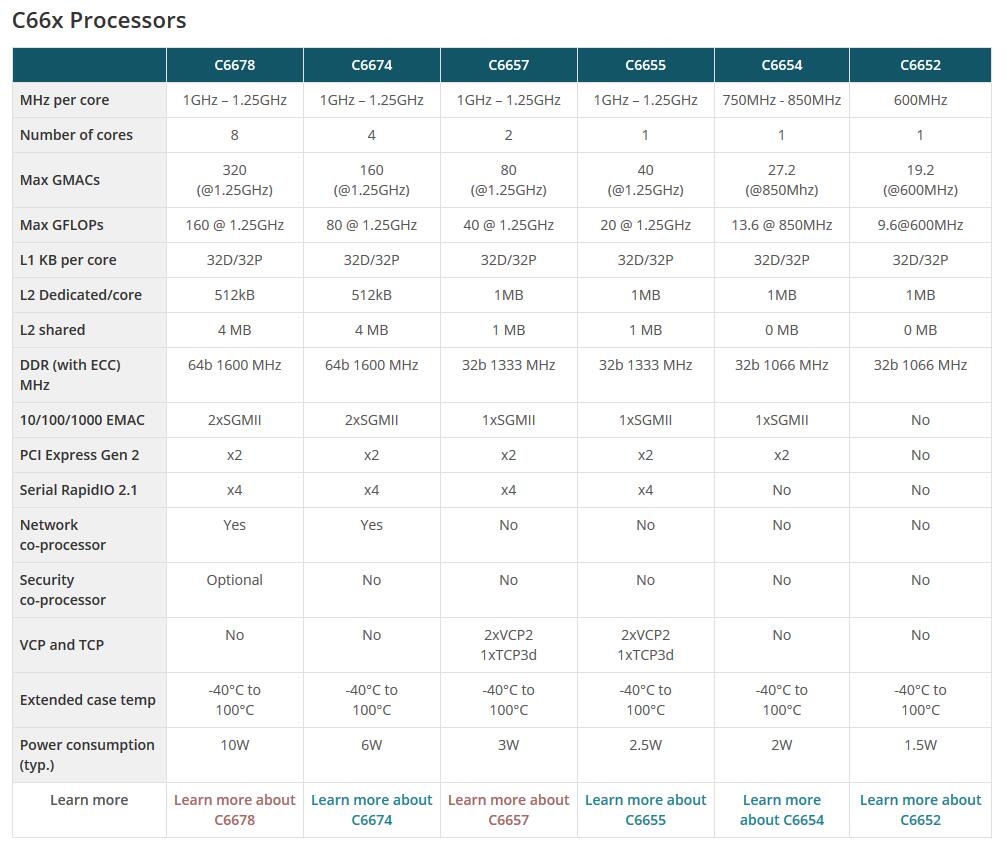

TMS320C6678 资料：

是TI公司最新一代  Multicore Fixed and Floating-Point Digital Signal Processor。

基于TI's KeyStone multicore architecture。

TMS320C6678具有8个TMS320C66x™ DSP Core ，每个核可以运行在1.0 GHz或 1.25 GHz或 1.4 GHz。

每个核具有 40 GMAC定点运算能力（ 1.25 GHz）

每个核具有20 GFLOP浮点运算能力（ 1.25 GHz）

每个核具有：

›32K Byte L1P cache Per Core。

›32K Byte L1D cache  Per Core。

›512K Byte Local L2 cache  Per Core。

› 8个核共享4Mbyte SRAM。

功耗小于10W，工作温度： -40℃～+85℃。并有扩展温度级别-55℃～+115℃芯片供应。

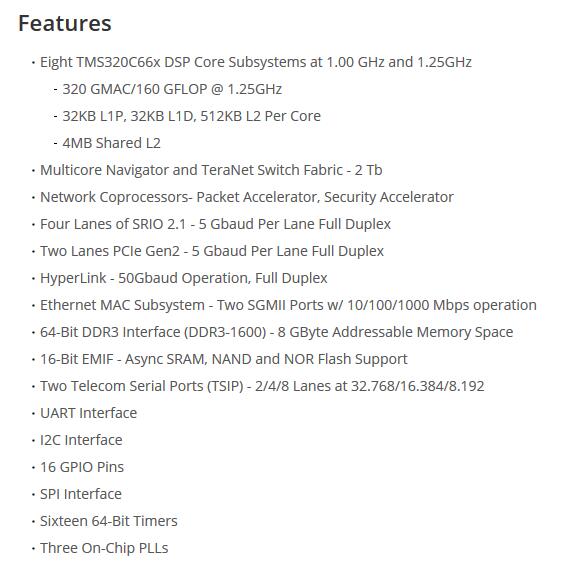

以下是TI官方资料：

板载：

 · 1024 MB DDR3-1600存储器。
 · 64MB EMIF NAND Flash存储器。
 · 16MB SPI NOR Flash存储器。
 · 128KB I2C EEPROM存储器。

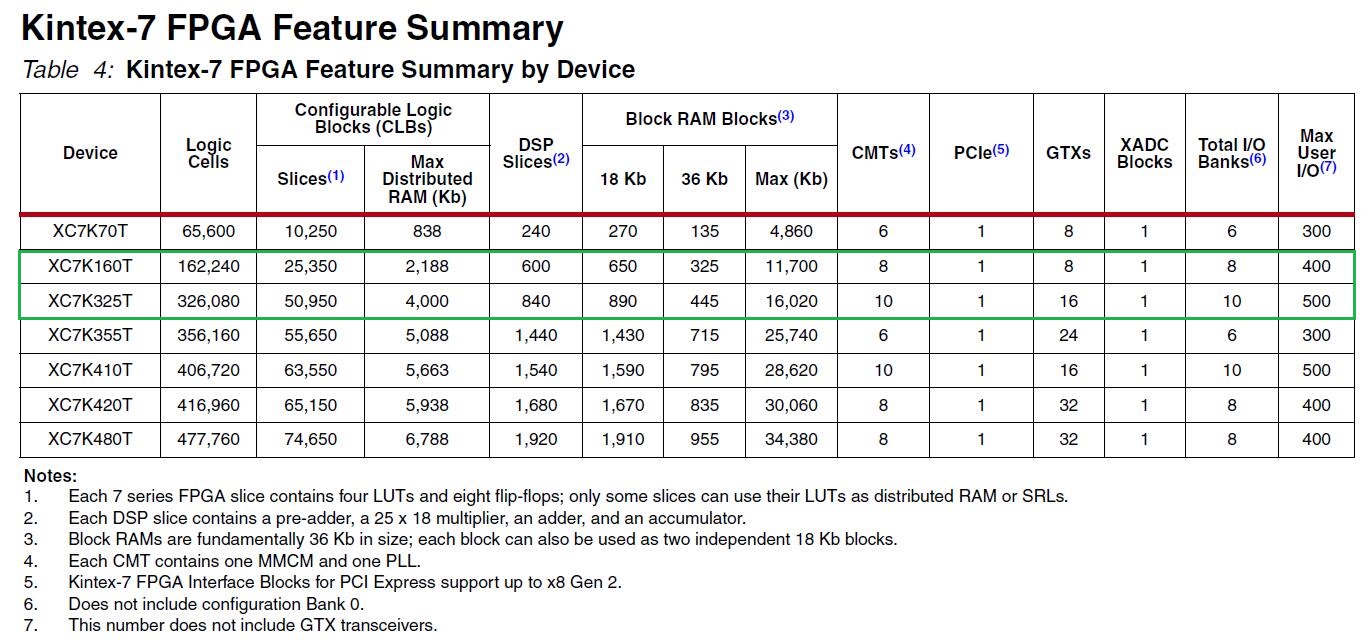

FPGA部份：可以选装XC7K160T-2FFG676   也可以用XC7K325T-2FFG676

板载：

· XilinxXC7K160T-2FFG676orXC7K325T-2FFG676   FPGA。

· DDR3-1600SDRAM，2GB byte。

· 128 MB of Configuration/UserData Flash。

· 16MB SPI NOR Flash。

· 200 MHz LVDS Oscillator(system clock)。

· 156.25MHz LVCMOS ConfigurationOscillator。

· 50 MHz LVCMOS Oscillator 。
